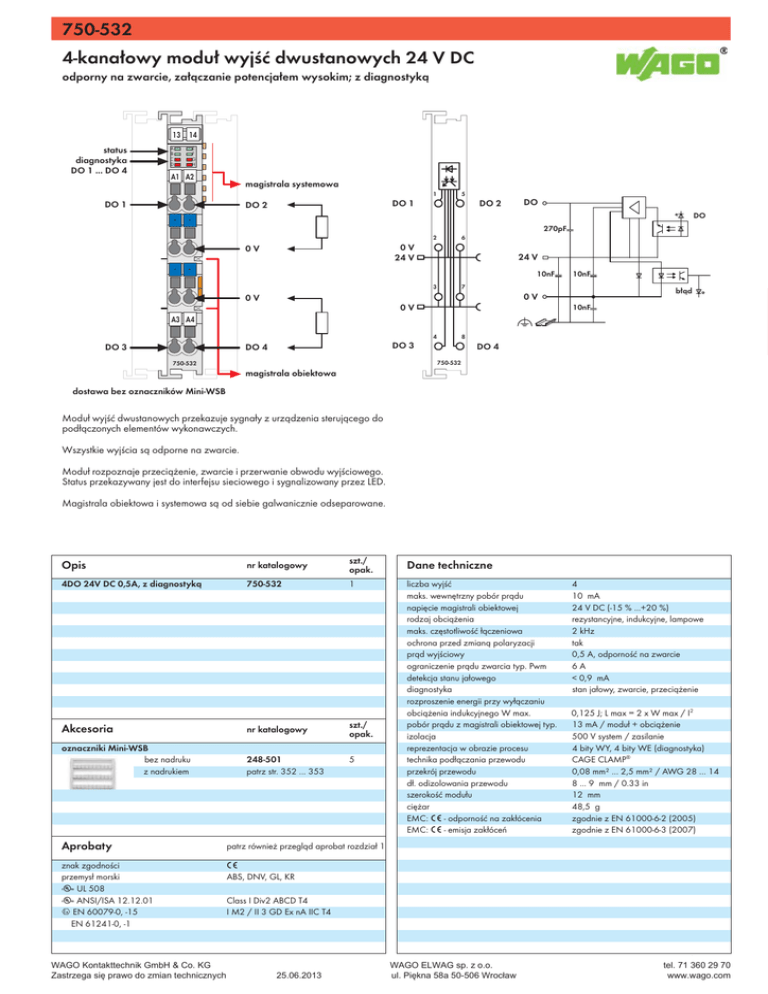

750-532, 4-kanałowy moduł wyjść dwustanowych 24 V DC

750-532
1
4-kanałowy moduł wyjść dwustanowych 24 V DC
odporny na zwarcie, załączanie potencjałem wysokim; z diagnostyką
205
13 14
status
diagnostyka
DO 1 ... DO 4
A
B
C
D
E
F
G
H
A1 A2
magistrala systemowa
5
1
DO 1
DO 1
DO 2
-
DO 2
DO
DO
270pF
6
2
0V
24 V
0V
-
24 V
-
10nF
10nF
7
3
błąd
0V
0V
0V
1.4
10nF
A3 A4
8
4
DO 3
DO 4
DO 3
DO 4
750-532
750-532
magistrala obiektowa
dostawa bez oznaczników Mini-WSB
Moduł wyjść dwustanowych przekazuje sygnały z urządzenia sterującego do
podłączonych elementów wykonawczych.
Wszystkie wyjścia są odporne na zwarcie.
Moduł rozpoznaje przeciążenie, zwarcie i przerwanie obwodu wyjściowego.
Status przekazywany jest do interfejsu sieciowego i sygnalizowany przez LED.
Magistrala obiektowa i systemowa są od siebie galwanicznie odseparowane.
Opis
nr katalogowy
szt./
opak.
Dane techniczne
4DO 24V DC 0,5A, z diagnostyką
750-532
1
liczba wyjść
maks. wewnętrzny pobór prądu
napięcie magistrali obiektowej
rodzaj obciążenia
maks. częstotliwość łączeniowa
ochrona przed zmianą polaryzacji
prąd wyjściowy
ograniczenie prądu zwarcia typ. Pwm
detekcja stanu jałowego
diagnostyka
rozproszenie energii przy wyłączaniu
obciążenia indukcyjnego W max.
pobór prądu z magistrali obiektowej typ.
izolacja
reprezentacja w obrazie procesu
technika podłączania przewodu
przekrój przewodu
dł. odizolowania przewodu
szerokość modułu
ciężar
EMC: 1 - odporność na zakłócenia
EMC: 1 - emisja zakłóceń
Akcesoria
nr katalogowy
oznaczniki Mini-WSB
bez nadruku
z nadrukiem
248-501
patrz str. 352 ... 353
szt./
opak.
5
Aprobaty
patrz również przegląd aprobat rozdział 1
znak zgodności
przemysł morski
r UL 508
r ANSI/ISA 12.12.01
4 EN 60079-0, -15
EN 61241-0, -1
1
ABS, DNV, GL, KR
4
10 mA
24 V DC (-15 % ...+20 %)
rezystancyjne, indukcyjne, lampowe
2 kHz
tak
0,5 A, odporność na zwarcie
6A
< 0,9 mA
stan jałowy, zwarcie, przeciążenie
0,125 J; L max = 2 x W max / I2
13 mA / moduł + obciążenie
500 V system / zasilanie
4 bity WY, 4 bity WE (diagnostyka)
CAGE CLAMP®
0,08 mm² ... 2,5 mm² / AWG 28 ... 14
8 ... 9 mm / 0.33 in
12 mm
48,5 g
zgodnie z EN 61000-6-2 (2005)
zgodnie z EN 61000-6-3 (2007)
Class I Div2 ABCD T4
I M2 / II 3 GD Ex nA IIC T4
