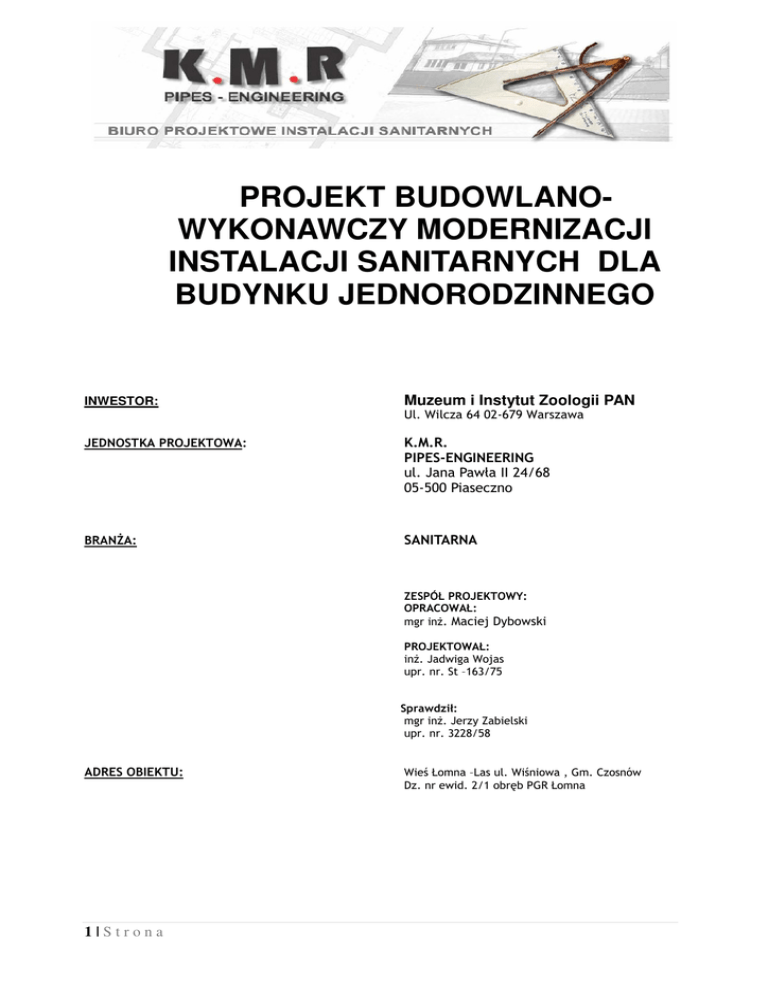

PROJEKT BUDOWLANOWYKONAWCZY MODERNIZACJI
INSTALACJI SANITARNYCH DLA
BUDYNKU JEDNORODZINNEGO
INWESTOR:
Muzeum i Instytut Zoologii PAN
Ul. Wilcza 64 02-679 Warszawa
JEDNOSTKA PROJEKTOWA:
K.M.R.
PIPES-ENGINEERING
ul. Jana Pawła II 24/68
05-500 Piaseczno
BRANŻA:
SANITARNA
ZESPÓŁ PROJEKTOWY:
OPRACOWAŁ:
mgr inż. Maciej Dybowski
PROJEKTOWAŁ:
inż. Jadwiga Wojas
upr. nr. St –163/75
Sprawdził:
mgr inż. Jerzy Zabielski
upr. nr. 3228/58
ADRES OBIEKTU:
1|Strona
Wieś Łomna –Las ul. Wiśniowa , Gm. Czosnów
Dz. nr ewid. 2/1 obręb PGR Łomna
PROJEKT INSTALACJI SANITARNYCH
ZAWARTOŚĆ:
- OPIS TECHNICZNY
1.Temat i zakres opracowania
2.Podstawa opracowania
3.Opis technologii kotłowni
4.Opis instalacji grzejnikowej
5.Izolacje termiczne
6.Wytyczne budowlane dla pomieszczenia kotłowni
7a. Wentylacja nawiewna
7b. Wentylacja wywiewna
8.Instalacja wody zimnej
9.Instalacja wody ciepłej i cyrkulacji
10.Instalacja kanalizacyjna
- CZEŚĆ RYSUNKOWA:
RYS. 1 RZUT PIWNICY - instalacja co
RYS. 2 RZUT PARTERU - instalacja c.o.
RYS. 3 RZUT PI ĘTRA - instalacja co
RYS. 4 ROZWINIĘCIE- instalacja co
RYS. 5 RZUT PIWNICY - instalacja zw,cwu,cyrkulacji
RYS. 6 RZUT PARTERU – instalacja wod-kan
RYS. 7 RZUT PIĘTRA – instalacja wod-kan
RYS. 8 RZUT PIWNICY – instalacja kanalizacyjna
RYS. 9 PROFIL – kanalizacja
2|Strona
1:50
1:50
1:50
1:50
1:50
1:50
1:50
1:50
1:50
OPIS TECHNICZNY
DO PROJEKTU
INSTALACJI SANITARNYCH
BUDYNKU JEDNORODZINNEGO
OPIS TECHNICZNY
1 Temat i zakres opracowania
Tematem opracowania jest instalacja centralnego ogrzewania , wewnętrzna
instalacja wody użytkowej i kanalizacji w budynku jednorodzinnym mieszczącym się
na działce nr 2/1 we Wsi Łomna-Las
Instalacja składa się z następujących elementów:
• kotłowni z kotłem na paliwo stałe (eko-groszek) firmy DEFRO z
pojemnościowym zasobnikiem c.w.u.
• trójnikowego systemu rozprowadzającego czynnik grzewczy
• odbiorników ciepła – stalowych grzejników płytowych
• instalacji c.w.u., z.w.u., cyrkulacji c.w.u. w zaprasowywanym systemie
rozdzielaczowym Kisan.
2 Podstawa opracowania
•
•
•
•
obliczenia zapotrzebowania na ciepło
projekt budowlany obiektu dostarczony przez architekta
przepisy i normy w zakresie projektowania kotłowni na paliwa stałe
warunki tech. wykonania i odbioru robót budowlano-montażowych- cz.
instalacje sanitarne i przemysłowe
3 Opis technologii kotłowni
Ciepło na potrzeby instalacji c.o. i c.w.u. będzie wytwarzane w stojącym kotle na
paliwo stałe firmy DEFRO o mocy 24kW.
Przewidziano dwa obiegi grzewcze grzejnikowe. Kotłownia i instalacja c.o.
pracować będą w układzie otwartym, zabezpieczone przed wzrostem ciśnienia za
pomocą naczynia wzbiorczego otwartego o pojemności 18l. Dodatkowym
zabezpieczeniem przed niekontrolowanym wzrostem ciśnienia będzie zawór
bezpieczeństwa instalowany w kotle ¾’’.
Ciepła woda będzie wytwarzana w zasobniku pojemnościowym. Dokładny dobór
3|Strona
zasobnika musi być potwierdzony po wybraniu przez klienta wyposażenia łazienek. W
przypadku zainstalowania przez użytkownika wanny o dużej pojemności lub
rozbudowanych paneli prysznicowych należy sprawdzić poprawność doboru
zasobnika c.w.u. Dobrano zasobnik cwu pojemnościowy 300l firmy BIAWAR.
Kocioł opalany będzie paliwem stałym (eko-groszek).
4 Opis instalacji grzejnikowej
Łączne obliczeniowe zapotrzebowanie ciepła na potrzeby grzewcze budynku wynosi:
15358 W
Ciepło dla potrzeb ogrzewania budynku dostarczane będzie z kotłowni na paliwo
stałe.Przyjęto system ogrzewania dwururowy, trójnikowy, pompowy, parametry pracy
instalacji 75/42 °C.
Instalacja c.o. z grzejnikami:
płytowymi PURMO typu CV zasilanymi z dołu, wyposażonymi w przyłącza kątowe
firmy Schell i głowice termostatyczne firmy Danfoss. Grzejniki płytowe Purmo
podłączyć przy pomocy zintegrowanych kątowych zaworów powrotnych Schell.
Przewody zasilające grzejnik wychodzą w takim przypadku nie z podłogi, lecz ze
ściany tuż nad podłogą i są zasłonięte przez grzejnik. Takie podłączenie jest
bardziej estetyczne – nie widać przewodów wychodzących z podłogi, łatwiej jest
ułożyć podłogę i później utrzymać ją w czystości.
łazienkowymi w łazienkach dobrano grzejniki firmy PURMO model SAN w kolorze
białym. Grzejniki będą wyposażone w standardowe zawory termostatyczna
kolanowo-kątowe 1/2” Danfoss z nastawą wstępną, z głowicami termostatycznymi
Danfoss i zaworami powrotnymi kątowymi.
Instalację w kotłowni należy wykonać z rur miedzianych twardych, izolowanych
otulinami z pianki PE Thermaflex FRZ 13 mm, dalej do grzejników z przewodów PexAlu-PE 80 firmy Kisan w systemie trójnikowym zaprasowywanym w izolacji z pianki
PE Thermaflex Thermacompact S 9 mm.
Przewody należy ułożyć na posadzce na warstwie płyt styropianowych stanowiących
izolację podłogi i unieruchomić je przy pomocy plastikowych podwójnych haków.
Regulacja automatyczna instalacji będzie realizowana dzięki automatyce
pogodowej.
5 Izolacje termiczne:
Zgodnie z obowiązującymi normami.
6 Wytyczne budowlane dla pomieszczenia kotłowni
Przed przystąpieniem do robót w pomieszczeniu kotłowni należy wykonać:
posadzkę pokrytą terakotą powierzchnie ścian i stropu kotłowni winny być gładkie
wymalowane na biało.
Zaleca się do wysokości 1,6 m ściany należy pokryć glazurą, pozostałe
4|Strona
powierzchnie ścian i stropu pomalować 2-krotnie na biało farbą emulsyjną
przepusty w ścianach kotłowni na rury i przewody elektryczne
kanały wentylacji grawitacyjnej nawiewnej i wywiewnej. Kanał wywiewny obok
komina.
7a Wentylacja nawiewna
W kotłowni będzie zainstalowany kocioł na paliwo stałe. Powietrze potrzebne
do spalania będzie czerpane z zewnątrz poprzez kanał nawiewny typu „Z”. Spaliny
będą odprowadzane za pomocą komina z wkładem ze stali nierdzewnej.
7b Wentylacja wywiewna
Rolę kanału wywiewnego spełnia istniejący kanał wentylacji grawitacyjnej
wywiewnej umieszczony w ścianie pod sufitem kotłowni.
8 Instalacja wody zimnej
Budynek będzie zasilany w wodę z osiedlowej sieci wodociągowej, poprzez
przyłącze o średnicy O40PE. Wlot wody do obiektu wraz z układem pomiarowym,
przewidziano w kotłowni. Za układem pomiarowym przewidziano filtr siatkowy oraz
zawór antyskażeniowy, uniemożliwiający cofanie się wody z instalacji wewnętrznej do
sieci zewnętrznej (zawór wchodzi w skład układu pomiarowego).
Woda pochodząca z sieci osiedlowej winna odpowiadać warunkom wody pitnej i
potrzeb gospodarczych, określonym w Rozporządzeniu MZ z dnia 19.11.2002
(Dz.U.Nr 2003). Przejście instalacji przez zewnętrzne ściany budynku, znajdujące się
poniżej poziomu terenu, zabezpieczyć przed możliwością przenikania gazu do
wnętrza budynku.
Woda po zestawie pomiarowym będzie kierowana do kolejnych odbiorów
znajdujących się w piwnicy na parterze oraz piętrze budynku.
Woda zimna doprowadzona do obiektu przeznaczona będzie na cele socjalno-bytowe
mieszkańców’
Woda będzie rozprowadzona rurociągami w systemie zaprasowywanym,
trójnikowym Kisan w warstwach podłogowych oraz bruzdach ściennych do przyborów
sanitarnych. Na odejściach od pionów jak i przed przyborami należy zamontować
zawory odcinające.
Instalacja uzbrojona będzie w: zawory kulowe, gwintowane, odcinające grupy
odbiorników, zawory kulowe, gwintowane, ze złączką do węża, zawory spustowe,
Obliczenie zapotrzebowanie wody zimnej dla całego budynku
Liczba mieszkańców – 8 osoby
Średnie jednostkowe zużycie wody 200 l/dobę
Qd.śr. = 8 · 200= 1,60 m3/d
Nd = 1,5 – współczynnik nierównomierności rozbioru dobowy
Qd.max. = Nd · Qd.śr. = 1,5 · 1,60 = 3,2 m3/d
Qh.śr. = Qd.max. / 16 = 0,2 m3/h
Nh = 2,5 – współczynnik nierównomierności rozbioru godzinowy
Qh.max. = Nh · Qh.śr. = 2,5 · 0,2 = 0,5 m3/h
5|Strona
Zestawienie urządzeń do sekundowego zapotrzebowania sumarycznego na wodę.
RODZAJ PRZYBORU
LICZBA
Qn
SUMA qn
WC
6
0,13
0,78
BIDET
0
0,14
0
UMYWALKA
6
0,14
0,84
WANNA
5
0,14
0,72
ZLEWOZMYWAK
3
0,14
0,42
PRALKA
0
0,25
0
ZMYWARKA
0
0,15
0
∑qn =2,76
Zapotrzebowanie chwilowe obliczono zgodnie z PN–92/B-01706 wynosi:
q = 0,682 · (∑qn )0,45 – 0,14 = 1,10 l/s
9 Instalacja wody ciepłej i cyrkulacji
Ciepła woda będzie przygotowywana kotłowni na poziomie piwnicy.
Rozprowadzenie wody ciepłej i cyrkulacji projektuje się tak jak wody zimnej w
systemie zaprasowywanym, trójnikowym Kisan. Przed każdym punktem poboru
zamontować zawory odcinające.
Instalacja cyrkulacji – pompowa.
Zapotrzebowanie wody ciepłej oraz mocy cieplnej na jej przygotowanie
Liczba mieszkańców – 8 osób
Średnie jednostkowe zużycie wody 110 l/dobę
Qd.śr. = 0,88 m3/d
Nd = 1,5 – współczynnik nierównomierności rozbioru dobowy
Qd.max. = 1,32 m3/d
Qh.śr. = Qd.max. / 16 = 0,08 m3/h
Nh = 2,5 – współczynnik nierównomierności rozbioru godzinowy
Qh.max. = 0,16 m3/h
6|Strona
Zestawienie urządzeń do sekundowego zapotrzebowania na wodę ciepłą.
RODZAJ PRZYBORU
LICZBA
Qn
SUMA qn
UMYWALKA
6
0,14
0,84
WANNA
5
0,14
0,72
ZLEWOZMYWAK
3
0,14
0,42
∑qn = 1,98
Zapotrzebowanie chwilowe obliczono zgodnie z PN–92/B-01706 wynosi:
q = 0,682 · (∑
∑qn )0,45 – 0,14 = 0,66 l/s
10 Instalacjakanalizacyjna
Projektowana instalacja kanalizacyjna zbierać będzie ścieki przez 4 piony
kanalizacyjne. Kanalizacja sanitarna została zaprojektowana z rur PVC produkcji
WAVIN , łączonych uszczelką dwuwargową z pierścieniem wzmacniającym dzięki
czemu uzyskuje się 100% szczelności połączeń.Poziom pod posadzką piwnicy
zaprojektowano z żeliwa sferoidalnego o średnicy DN 150. Odpowietrzenie instalacji
poprzez rury wywiewne PCV 110/160mm wyprowadzone ponad dach budynku lub
kształtką systemu dachowego. Przewody kanalizacyjne należy prowadzić ze
spadkami i w sposób pokazany na rysunkach instalacji kanalizacyjnej. Czyszczak
należy umieścić tak , aby otwór rewizyjny znajdował się ok. 0,25m nad posadzką.
Połączenia do umywalek i innych przyborów sanitarnych należy wykonać w bruzdach
ściennych. Wszystkie urządzenia wyposażyć w zamknięcia wodne. Przejścia przez
przegrody konstrukcyjne należy wykonać w tulejach ochronnych uszczelniając je
kitem plastycznym. Po wykonaniu kanalizacji należy poddać ją próbie szczelności
zgodnie z normą PN-81 B-10700/00 Instalację wewnętrzne wodociągowe i
