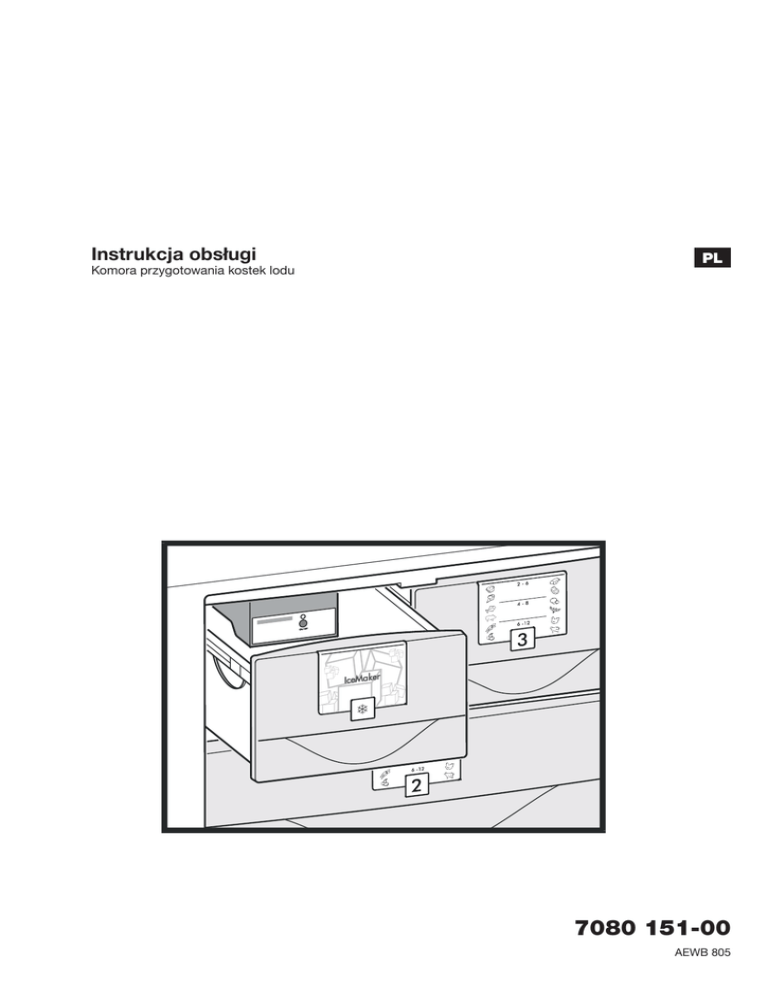

Instrukcja obs³ugi

Instrukcja obs³ugi
Komora przygotowania kostek lodu
PL
7080 151-00
AEWB 805
Komora przygotowania kostek lodu jest usytuowana w komorze
zamrażania chłodziarko-zamrażarki. Dla zapewnienia działania
agregatu wytwarzającego kostki lodu konieczne jest podłączenie
tego agregatu do stałego punktu czerpalnego bieżącej wody. Niżej
zamieszczone opisy dotyczą wyłącznie komory przygotowania
kostek lodu i podłączenia wody do zaworu elektromagnetycznego.
Wszelkie wskazówki i opisy dotyczące urządzenia jako całości
zamieszczono w dołączonej instrukcji obsługi dla chłodziarkozamrażarki.
Podłoże w miejscu ustawienia urządzenia powinno być poziome
i równe. Nierówności należy skompensować przez odpowiednie
wyregulowanie nóżek regulacyjnych przy pomocy dołączonego
klucza widełkowego. Konieczne jest wypoziomowanie chłodziarko-zamrażarki!
Wskazówki bezpieczeństwa i ostrzeżenia
• Chłodziarko-zamrażarki nie wolno podłączać do punktu czerpalnego wody gdy jest ona podłączona do sieci elektrycznej.
•Podłączenie do stacjonarnej sieci wodociągowej może
zostać wykonane wyłącznie przez przeszkolonych w tym
zakresie fachowców.
•Jakość wody musi dopowiadać wymaganiom wskazanym
w rozporządzeniu o jakości wody do picia obowiązującym
w kraju, w którym użytkowane jest urządzenie.
•Komora przygotowania kostek lodu jest przeznaczona wyłącznie
do wytwarzania kostek lodu w ilościach zużywanych w gospodarstwie domowym i może być użytkowana wyłącznie przy
doprowadzeniu wody o odpowiedniej jakości.
Instrukcje dla personelu fachowego
Podłączenie doprowadzenia wody
Przed przystąpieniem do podłączenia wody należy przestrzegać
pierwszych trzech punktów w części 'Wskazówki bezpieczeństwa
i ostrzeżenia'.
Ciśnienie wody musi mieścić się w zakresie 0,15 do 0,6 MPa.
Doprowadzenie wody do urządzenia musi zostać wykonane przy
użyciu przewodu zimnej wody o dostatecznej wytrzymałości
ciśnieniowej zgodnego z wymaganiami przepisów sanitarnych.
Do tego celu należy wykorzystać dołączony wąż z płaszczem ze
stali szlachetnej (długość 1,5 m).
Wąż przedłużający o długości 1,5 m lub 3 m można uzyskać
w placówce serwisowej. Wąż ten wymaga zamontowania
przez fachowca.
Między wężem doprowadzającym a
domowym punktem czerpalnym wody
należy zainstalować kurek odcinający, aby w razie potrzeby umożliwić
odcięcie dopływu wody.
Prostą końcówkę dołączonego węża z
płaszczem ze stali szlachetnej należy
podłączyć do kurka odcinającego. W
kształtce przyłączowej po tej stronie
węża znajduje się sitko z uszczelką.
•Wszelkie naprawy i czynności serwisowe w obrębie komory przygotowania kostek lodu mogą być wykonywane wyłącznie przez
serwis techniczny lub przeszkolonych w tym celu fachowców.
•Pierwsze trzy porcje wytworzonych kostek lodu nie są
przeznaczone do konsumpcji wzgl. do wykorzystania w
gospodarstwie domowym. Powyższe dotyczy zarówno uruchomienia urządzenia po raz pierwszy, jak i uruchomienia
po dłuższym okresie wyłączenia. W ten sposób zapewnione
zostaje gruntowne przepłukanie przewodu doprowadzającego wodę.
•Producent nie odpowiada za szkody spowodowane nieprawidłowym podłączeniem przyłącza doprowadzenia wody.
Kątową końcówkę węża z płaszczem
ze stali szlachetnej należy podłączyć
do zaworu elektromagnetycznego.
Zawór elektromagnetyczny jest usytuowany u dołu tylnej ścianki chłodziarko-zamrażarki. Wielkość przyłącza
na zaworze elektromagnetycznym
wynosi R 3/4.
Instrukcje dla personelu fachowego
Położenie przyłącza wody
Przed uruchomieniem po raz pierwszy wymagane jest odpowietrzenie przewodu wody przez fachowca!
1.Otworzyć kurek odcinający na doprowadzeniu wody i
sprawdzić szczelność pełnego systemu wody.
2.Wetknąć wtyczkę przewodu zasilającego chłodziarko-zamrażarki do gniazda sieciowego.
3.Przesunąć chłodziarko-zamrażarkę na przeznaczone dla niej
miejsce ustawienia. Zadbać, aby w czasie tej czynności nie
został uszkodzony lub załamany przewód wody.
Wszystkie urządzenia i wyposażenie wykorzystane do doprowadzania wody do chłodziarko-zamrażarki muszą spełniać
wymogi przepisów obowiązujących w kraju użytkowania!
Położenie przyłącza wody przy wykorzystaniu
węża o długości 1,5 m. Wąż o takiej długości
jest standardowo dostarczany wraz z urządzeniem.
Położenie przyłącza wody przy wykorzystaniu węża o długości
3 m. Ten wąż można uzyskać w serwisie technicznym.
8
PL
Uruchomienie
Czyszczenie miseczki na kostki lodu
Komora przygotowania kostek lodu działa tylko wówczas, gdy
chłodziarko-zamrażarka jest podłączona do sieci elektrycznej.
Kostki lodu są wytwarzane tylko wówczas, jeśli uruchomiona jest
część zamrażarkowa urządzenia.
Agregat przygotowania kostek lodu jest umieszczony w górnej
lewej szufladce w części zamrażarkowej chłodziarko-zamrażarki.
Szufladkę tę można rozpoznać po napisie "IceMaker".
Możliwe jest oczyszczenie miseczki na kostki lodu. Konieczne jest
przestrzeganie następujących zasad postępowania.
Włączenie:
•Wysunąć szufladkę.
•Nacisnąć przycisk ON /
OFF, tak aby zaświeciła
się lampka kontrolna.
•Zamknąć szufladkę.
Wskazówka: Komora
przygotowania kostek
lodu może wytwarzać
kostki lodu tylko wówczas, gdy szufladka jest
całkowicie zamknięta.
Wyłączenie:
Jeśli wytwarzanie kostek lodu nie jest wymagane, można wyłączyć agregat przygotowania kostek lodu niezależnie od części
zamrażarkowej.
•Nacisnąć i przytrzymać przycisk ON / OFF na przeciąg ok. 1
sekundy, tak aby przynależna lampka kontrolna uległa wygaszeniu.
Wskazówka: Z chwilą wyłączenia komory przygotowania
kostek lodu pustą szufladę "IceMaker" można wykorzystać
do zamrażania i przechowywania artykułów żywnościowych.
Wytwarzanie kostek lodu
Od chwili włączenia agregatu wytwarzania kostek lodu do wytworzenia pierwszych kostek lodu może upłynąć jedna doba.
Należy pamiętać o tym, że pierwsze trzy porcje wyprodukowanych kostek lodu nie są przeznaczone do wykorzystania
w gospodarstwie domowym wzgl. do konsumpcji.
Ilość wytworzonych kostek lodu jest uzależniona od temperatury
panującej w części zamrażarkowej. Im niższa temperatura, tym
więcej kostek lodu ulega zamrożeniu w określonym przedziale
czasowym.
Po zamrożeniu, kostki lodu wypadają z agregatu wytwarzania
kostek lodu do szufladki. Po osiągnięciu pewnego stopnia napełnienia szufladki wytwarzanie kostek lodu zostaje automatycznie
wyłączone.
•Agregat przygotowania kostek lodu musi być włączony.
•Usunąć kostki lodu znajdujące się w szufladce.
•Nacisnąć i przytrzymać przycisk ON / OFF przez 10 sek. (po
upływie ok. 1 sek. agregat przygotowania kostek lodu ulega
wyłączeniu i gaśnie dioda świecąca).
•Po 10 sek. od naciśnięcia i przytrzymania przycisku ON / OFF
dioda świecąca zaczyna
migotać - to migotanie
diody utrzymuje się przez
okres 60 sekund.
•W przeciągu tych 60 sekund należy domknąć
szufladkę. Miseczka na kostki
lodu zostaje obrócona w położenie
ukośne.
•Wysunąć szufladkę - możliwe jest wówczas oczyszczenie miseczki na kostki lodu. Do czyszczenia najlepiej nadaje się ciepła
woda z dodatkiem niewielkiej ilości płynu do mycia naczyń.
•Nacisnąć przycisk ON / OFF i zamknąć szufladkę. Komora przygotowania kostek lodu zapoczątkowuje natychmiast ponownie
wytwarzanie kostek lodu.
Powyższą czynność czyszczenia należy przeprowadzić także
wówczas, jeśli komora przygotowania kostek lodu jest wyłączona
z eksploatacji. W ten sposób zapewnione zostaje, że w miseczce
na kostki lodu nie gromadzi się woda lub lód.
Zakłócenia
W przypadku wystąpienia zakłócenia należy sprawdzić, czy przyczyną takiego zakłócenia nie jest błąd obsługi.
Następujące zakłócenia można usunąć we własnym zakresie:
•Agregat przygotowania kostek lodu nie ulega załączeniu:
–Czy chłodziarko-zamrażarka jest podłączona do sieci?
•Nie są wytwarzane kostki lodu:
–Czy agregat przygotowania kostek lodu jest załączona?
–Czy otwarty został kurek doprowadzenia wody?
–Czy szufladka "IceMaker" jest prawidłowo zamknięta?
Jeśli usunięcie zakłócenia we własnym zakresie nie jest możliwe
lub jeśli migocze dioda świecąca ponad przyciskiem ON / OFF
należy skorzystać z pomocy serwisu technicznego. Odnośnie
danych zawartych na tabliczce znamionowej należy przestrzegać
wskazówek zawartych w części tekstu zatytułowanej 'Zakłócenia'
w instrukcji obsługi chłodziarko-zamrażarki.
Jeśli wymagane jest wytworzenia dużej ilości kostek lodu można zastąpić miejscami wypełnioną kostkami lodu szufladkę "IceMaker"
szufladką sąsiednią usytuowaną z prawej strony. Po domknięciu
szufladki w komorze przygotowania kostek lodu zapoczątkowana
zostaje natychmiast produkcja nowych kostek lodu.
