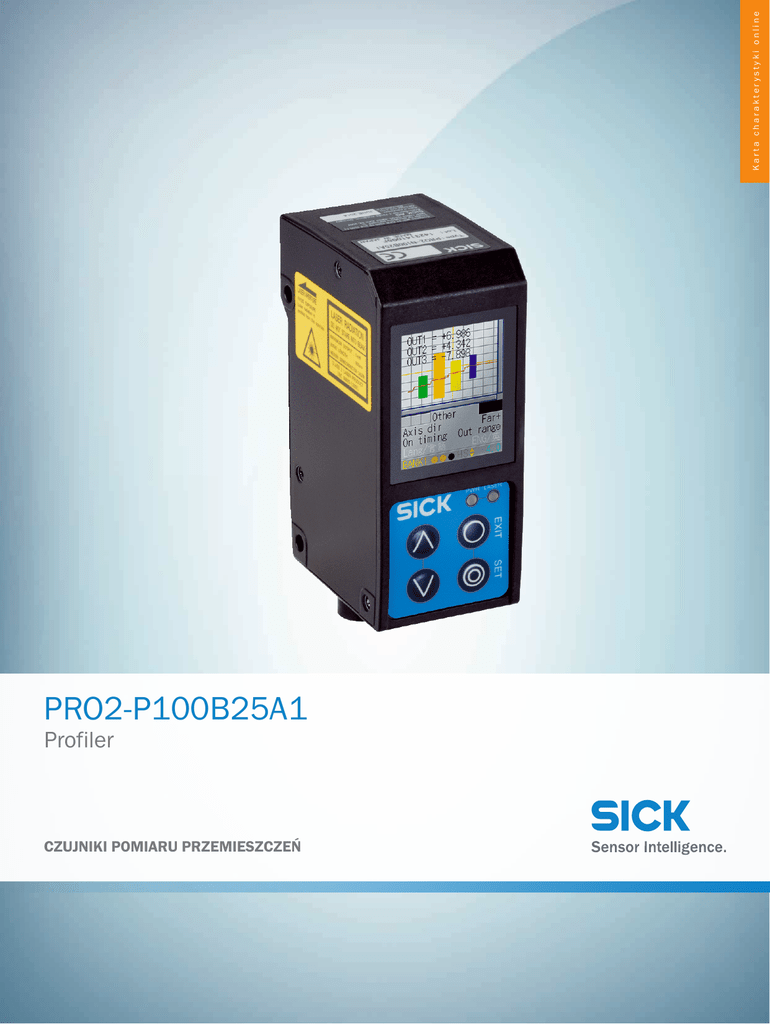

Karta katalogowa

Karta charakterystyki online
PRO2-P100B25A1
Profiler
CZUJNIKI POMIARU PRZEMIESZCZEŃ
PRO2-P100B25A1 | Profiler
CZUJNIKI POMIARU PRZEMIESZCZEŃ
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
PRO2-P100B25A1
więcej wersji urządzeń i akcesoriów
6052873
www.sick.com/Profiler
Szczegółowe dane techniczne
Wydajność
H
I
J
K
L
M
N
O
P
Q
R
S
T
Zakres pomiarowy
100 mm, ± 25 mm
Szerokość zakresu pomiarowego (przy odległości pomiaru)
17 mm (75 mm)
22 mm (100 mm)
27 mm (125 mm)
Rozdzielczość
Kierunek x 25 µm 1) 2)
Kierunek z 2 µm
Liniowość
Kierunek x ± 170 µm ... ± 270 µm 2) 3)
Kierunek z ± 50 µm
Dokładność
Kierunek x ± 850 µm ... 1.350 µm
Kierunek z ± 500 µm
Czas odpowiedzi
5 ms 4)
Nadajnik światła
Laser, czerwony
Klasa lasera
2 (EN 60825-1 / 21 CFR 1040.10) 5)
Typ. wymiar plamki świetlnej (odległość)
0,3 mm x 32 mm
Funkcja dodatkowa
Timer (Wł.-Wył.-Opóźnienie, One Shot, Off), Uśrednianie 1 ... 1023, Czułość (regulowana), Funkcje pomiarowe (średnia, najwyższy punkt, najniższy punkt, szerokość, położenie najwyższego
punktu, położenie najniższego punktu, położenie krawędzi, liczenie krawędzi, pochylenie, pole
płaszczyzny, długość, średnica)
1)
2)
3)
4)
5)
Typowa wartość; realna wartość jest zależna od ustawień i warunków otoczenia Szczegóły – patrz Pole widzenia.
Pomiar na 90% remisji (ceramika, biała)
Stałe warunki ramowe.
Typowa wartość, tryb wysokiej rozdzielczości.
Długość fali: 655 nm, maks. moc: 1 mW.
Interfejsy
Wyjście analogowe
1 x 4 mA ... 20 mA (< 300 Ω) 1)
Wyjście przełączające
3 x PNP 2)
1)
2)
3)
2
24 mA w przypadku pomiarów spoza zakresu pomiarowego.
Maks. prąd wyjściowy 100 mA.
Półdupleks (9,6 kbit/s ... 4 Mbit/s)
DALMIERZE | SICK
Karta charakterystyki online | 2016-11-21 15:28:09
Informacje mogą ulec zmianie bez powiadomienia
PRO2-P100B25A1 | Profiler
CZUJNIKI POMIARU PRZEMIESZCZEŃ
Interfejs danych
RS-485 3)
Wejście zewnętrzne
Możliwości wyboru: bank pamięci, Trigger, Hold, Reset, Laser wył. i Offset
1)
2)
3)
24 mA w przypadku pomiarów spoza zakresu pomiarowego.
Maks. prąd wyjściowy 100 mA.
Półdupleks (9,6 kbit/s ... 4 Mbit/s)
Mechanika/elektryka
Napięcie zasilające Uv
DC 12 V (–5%) ... DC 24 V (+10%) 1)
Pobór mocy
≤ 180 mA
Czas nagrzewania
≤ 30 min
Materiał obudowy
Cynkowy odlew ciśnieniowy
Polycarbonat
Typ przyłącza
Gniazdo, HRS, 12-biegunowe (I/O, napięcie zasilające)
Wskazanie
2 LEDs (Stan roboczy, Laser wł./wył.)
Wyświetlacz typu dot-matrix
Masa
Ok. 300 g
Wymiary
40 mm x 60 mm x 94,5 mm
Stopień ochrony
IP 67
Klasa ochrony
III
1)
Przy wykorzystaniu analogowego wyjścia o napięciu DC 18 V (–5%) ... DC 24 V (+10%)
Dane dotyczące otoczenia
Temperatura otoczenia
Eksploatacja: –10 °C ... +40 °C
Składowanie: –20 °C ... +60 °C
Maks. wzgl. wilgotność powietrza (bez kondensacji)
85 %
Dryft temperaturowy
± 0,05 % FS/K (FS = Full Scale = zakres pomiarowy czujnika)
Typ. odporność na światło zewnętrzne
Światło sztuczne: ≤ 3.000 lx
Światło słoneczne: ≤ 10.000 lx
Odporność na drgania
10 Hz ... 55 Hz (Amplituda 1,5 mm, oś X, Y, Z, po 2 godziny każda)
Odporność na wstrząsy
50 G (oś X, Y, Z, każda po 3 razy)
Klasyfikacje
ECl@ss 5.0
27270801
ECl@ss 5.1.4
27270801
ECl@ss 6.0
27270801
ECl@ss 6.2
27270801
ECl@ss 7.0
27270801
ECl@ss 8.0
27270801
ECl@ss 8.1
27270801
ECl@ss 9.0
27270801
ETIM 5.0
EC001825
ETIM 6.0
EC001825
UNSPSC 16.0901
41111613
2016-11-21 15:28:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
DALMIERZE | SICK
3
PRO2-P100B25A1 | Profiler
CZUJNIKI POMIARU PRZEMIESZCZEŃ
Rysunek wymiarowy (Wymiary w mm)
5.8
60 (2.36)
(0.71)
6.2
18.1
10
8
7
ß
46.5 (1.83)
84.8 (3.34)
4
94.5 (3.72)
2 x Ø 4.2
2
3
5
6
9
67 (2.64)
1
(0.24)
40 (1.57)
(0.17)
(0.23)
(0.39)
A
B
C
D
E
F
4.5
(0.18)
11.6
(0.46)
25.8
(1.02)
H
I
J
K
L
M
N
O
P
Q
R
S
T
① Wyświetlacz LCD
② Dioda LED sygnalizująca włączony laser (zielona)
③ Dioda LED sygnalizująca napięcie robocze aktywne (zielona)
④ Przyciski kursora
⑤ Przycisk Exit
⑥ Przycisk ustawienia
⑦ Wtyk, HRS, 6-pinowy (interfejs komunikacyjny)
⑧ Gniazdo, HRS, 12-biegunowe (I/O, napięcie zasilające)
⑨ Nadajnik
⑩ Odbiornik
Pole widzenia
Obszar nadawania
Measuring distance
in mm (inch)
0
75
(2.95)
100
(3.94)
Approx. 32 (1.26)
Measuring width
in mm (inch)
125
(4.92)
4
DALMIERZE | SICK
Karta charakterystyki online | 2016-11-21 15:28:09
Informacje mogą ulec zmianie bez powiadomienia
PRO2-P100B25A1 | Profiler
CZUJNIKI POMIARU PRZEMIESZCZEŃ
Obszar odbioru
Measuring distance
in mm (inch)
0
17 (0.67) /
25 μm
22 (0.87) /
33 μm
75
(2.95)
27 (1.06) /
40 μm
100
(3.94)
Measuring width
in mm (inch) /resolution (R)
125
(4.92)
Typ przyłącza
1
5
2
3
6
4
7
10
9
8
11
12
Schemat elektryczny
brn
1 L+ (12 V … 24 V)
blu
2 0V
wht
3 Offset/laser off
vio
ora
4 BANK1/reset
5 BANK2/hold
gra
6 BANK3/trigger
blk
7 Q2
yel
8 Q1
red
9 Q3
shield
10 Analog ground
wht
11 QA
grn
12 Shield
gray
2016-11-21 15:28:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
DALMIERZE | SICK
5
PRO2-P100B25A1 | Profiler
CZUJNIKI POMIARU PRZEMIESZCZEŃ
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/Profiler
Krótki opis
Typ
Nr artykułu
Głowica A: Wtyk, HRS, 12 pinów
Przewód: cyfrowe we/wy, Power, PVC, nieekranowany, 2 m
STL-OH12-G02M
6053017
Głowica A: Gniazdo, HRS, 6 pinów
Głowica B: Wtyk, USB
Przewód: RS-485, PVC, 1,8 m
DSL-DH06-G1M8
6053020
Złącza wtykowe i przewody
6
DALMIERZE | SICK
Karta charakterystyki online | 2016-11-21 15:28:09
Informacje mogą ulec zmianie bez powiadomienia
