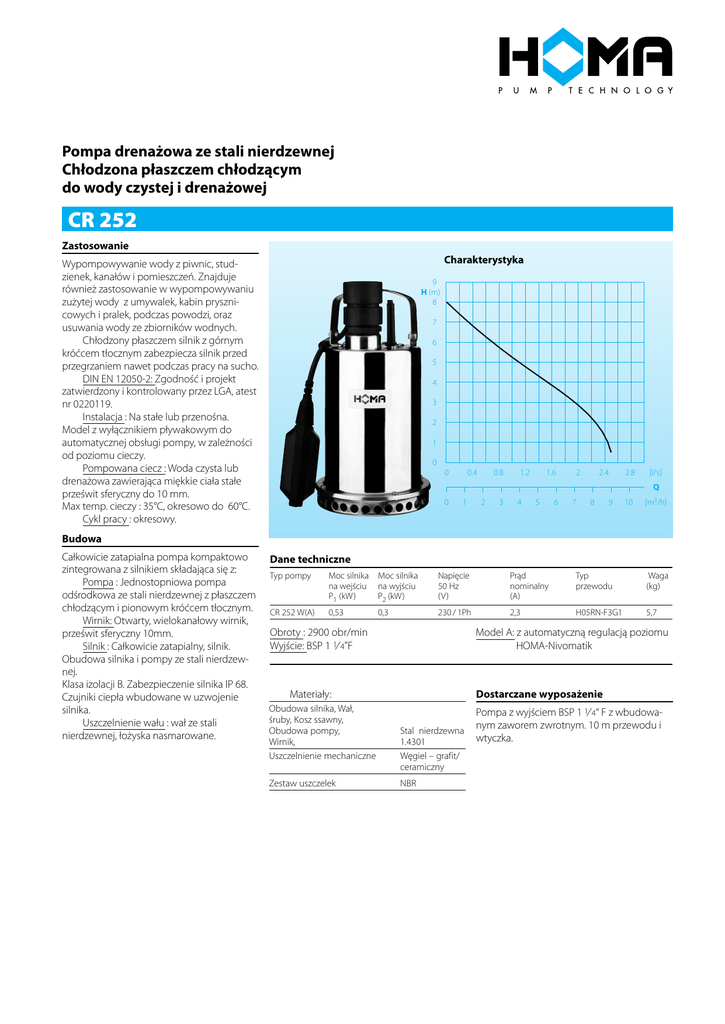

Ulotka techniczna

Pompa drenażowa ze stali nierdzewnej
Chłodzona płaszczem chłodzącym
do wody czystej i drenażowej
CR 252
Zastosowanie
Charakterystyka
Wypompowywanie wody z piwnic, studzienek, kanałów i pomieszczeń. Znajduje
również zastosowanie w wypompowywaniu
zużytej wody z umywalek, kabin prysznicowych i pralek, podczas powodzi, oraz
usuwania wody ze zbiorników wodnych.
Chłodzony płaszczem silnik z górnym
króćcem tłocznym zabezpiecza silnik przed
przegrzaniem nawet podczas pracy na sucho.
DIN EN 12050-2: Zgodność i projekt
zatwierdzony i kontrolowany przez LGA, atest
nr 0220119.
Instalacja : Na stałe lub przenośna.
Model z wyłącznikiem pływakowym do
automatycznej obsługi pompy, w zależności
od poziomu cieczy.
Pompowana ciecz : Woda czysta lub
drenażowa zawierająca miękkie ciała stałe
prześwit sferyczny do 10 mm.
Max temp. cieczy : 35°C, okresowo do 60°C.
Cykl pracy : okresowy.
9
H (m)
8
7
6
5
4
3
2
1
0
0
0.4
0.8
1.2
1.6
2
2.4
2.8
[l/s]
10
[m3/h]
Q
0
1
2
3
4
5
6
7
8
9
Budowa
Całkowicie zatapialna pompa kompaktowo
zintegrowana z silnikiem składająca się z:
Pompa : Jednostopniowa pompa
odśrodkowa ze stali nierdzewnej z płaszczem
chłodzącym i pionowym króćcem tłocznym.
Wirnik: Otwarty, wielokanałowy wirnik,
prześwit sferyczny 10mm.
Silnik : Całkowicie zatapialny, silnik.
Obudowa silnika i pompy ze stali nierdzewnej.
Klasa izolacji B. Zabezpieczenie silnika IP 68.
Czujniki ciepła wbudowane w uzwojenie
silnika.
Uszczelnienie wału : wał ze stali
nierdzewnej, łożyska nasmarowane.
Dane techniczne
Typ pompy
Moc silnika
na wejściu
P1 (kW)
Moc silnika
na wyjściu
P2 (kW)
Napięcie
50 Hz
(V)
Prąd
nominalny
(A)
Typ
przewodu
Waga
(kg)
CR 252 W(A)
0,53
0,3
230 / 1Ph
2,3
H05RN-F3G1
5,7
Obroty : 2900 obr/min
Wyjście: BSP 1 1/ 4"F
Model A: z automatyczną regulacją poziomu
HOMA-Nivomatik
Dostarczane wyposażenie
Materiały:
Obudowa silnika, Wał,
śruby, Kosz ssawny,
Obudowa pompy,
Wirnik,
Uszczelnienie mechaniczne
Zestaw uszczelek
Stal nierdzewna
1.4301
Węgiel – grafit/
ceramiczny
NBR
Pompa z wyjściem BSP 1 1/ 4“ F z wbudowanym zaworem zwrotnym. 10 m przewodu i
wtyczka.
Wymiary i instalacja
Zintegrowany
zawór zwrotny
34
280
ca. 291
Podwójny króciec
BSP 1 1/4'' M
223
opcjonalnie
Alarm
ø 147
On
ø 152
wszystkie wymiary w mm
Off
Akcesoria
3
1
5
6
2
5
Opis Części
Wymiary Numer części
Opis Części
 Zasuwa z brązu
BSP 11/ 4“M
2216012
 Wyłącznik pływakowy
 Ocynkowana złączka
rurowa
BSP 11/ 4“F/M
2114304
 90° ocynkowane
kolanko
BSP 11/ 4“M
BSP 11/ 4“M/F
2113604
2111405
Złączka typu T do instalacji
pomp podwójnych
BSP 11/ 4“M
2114301
 Zawór zwrotny z brązu
(jeśli nie ma wbudowanego
zaworu zwrotnego)
BSP 11/ 4“M
2211213
 ocynkowana podwójna
BSP 11/ 4“F
2009011
węża mosiężna
BSP 11/ 4“F
2005413
 Złączka do węża
1“
11/ 4“
2003313
2003413
 PVC wąż w m
1“dia. 25 mm
2621000
11/ 4“ dia. 30 mm 2621200
 Złączka zaciskowa do
4
mosiężna
Wąż uzbrojony w m
Opaska do węża
1“dia. 25 mm
2632025
1 1/ 4“dia. 32 mm 2632030
3/ 4“– 1“
11/ 4“
2302330
2303252
HOMA-Nivomatik,
przetwornik
- dla 230 V/ 1 Ph
AZW 10/5
AZW 10/10
Wymiary Numer części
5 m przewodu 1435055
10 m przewodu 1435105
 Dwubiegunowy
automatyczny wyłącznik
prądu upływowego
HOMA Fi 16/0,03 A
1561160
 Urządzenie alarmowe AL3
Zasilane sieciowo z podłączeniem do akumulatora
9V (patrz poniżej) do
niezależnego zasilania z
wbudowanym brzęczykiem.
Podłączenie do sieci
zasilającej 230-240 V/ 1 Ph
1586140
Akumulator do
niezależnego zasilania
1952215
 Wyłącznik pływakowy MB,
on/off, z wbudowaną
przeciwwagą
Długość przewodu
 Panel sterowania do
automatycznej pracy
pojedynczej lub podwójnej
stacji pomp
6m
10 m
1465706
1465710
Na życzenie
HOMA Pumpenfabrik GmbH
P.O. Box 22 63, D-53814 Neunk.-Seelscheid
Tel. +49(0)22 47/702-0, Fax +49(0)22 47/702-44
e-mail: [email protected]
www.homapumps.com
Zastrzegamy sobie prawo do zmiany naszych specyfikacji bez powiadomienia
3.0/0211 (TIGA) 001 jes / No. 0030030 PL
ø 10
