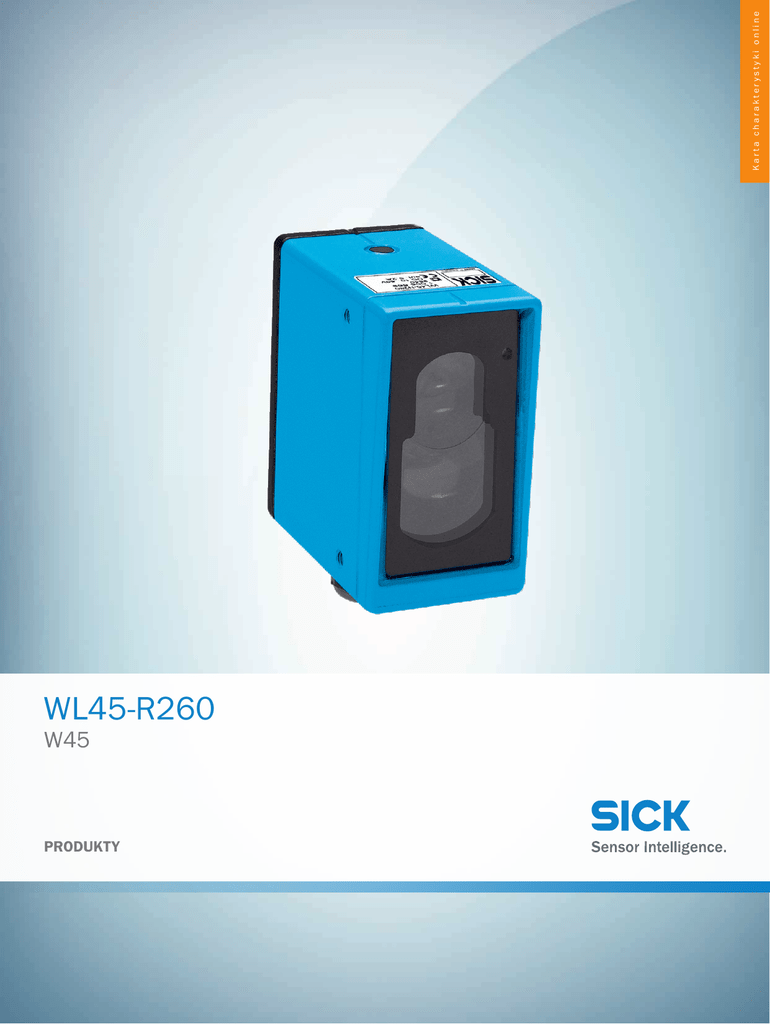

Karta katalogowa

WL45-R260
W45
PRODUKTY
Karta charakterystyki online
WL45-R260 | W45
PRODUKTY
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
WL45-R260
więcej wersji urządzeń i akcesoriów
1008562
www.sick.com/W45
Rysunek może się różnić
Szczegółowe dane techniczne
H
I
J
K
L
M
N
O
P
Q
R
S
T
Cechy
Zasada działania czujnika/zasada detekcji
Fotoprzekaźnik refleksyjny, Układ dwusoczewkowy
Wymiary (szer. x wys. x głęb.)
60 mm x 105 mm x 105 mm
Kształt korpusu (wyjście wiązki światła)
Prostopadłościenny
Maks. zasięg wykrywania
1 m ... 55 m 1)
Zasięg wykrywania
1 m ... 45 m 1)
Rodzaj światła
Widzialne światło czerwone
Nadajnik światła
LED 2)
Rozmiar plamki świetlnej (odległość)
Ø 230 mm (16 m)
Rodzaj ustawiania
Potencjometr
Typ czasu
Opóźnienie przy włączaniu
Opóźnienie wyłączenia
Opóźnienie włączenia i wyłączenia
Czas opóźnienia
Regulacja za pomocą przełącznika poziomu czasu, 0,5 s, 12 s
1)
2)
OP60-00.
Średnia żywotność 100 000 godz. przy TU = +25 °C.
Mechanika/elektryka
Napięcie zasilające
20 V AC/DC ... 250 V AC/DC 1)
Pobór mocy
≤ 3 VA
Wyjście przełączające
Przekaźnik, z separacją galwaniczną 2)
Funkcja wyjścia
Zestyk przełączny
1)
2)
3)
4)
5)
6)
2
Wartości graniczne.
Przy obciążeniu indukcyjnym lub pojemnościowym zapewnić odpowiednie gaszenie iskier.
Przy relacji światło/ciemność 1:1.
A = przyłącza UV z zabezpieczeniem przed zmianą biegunowości.
C = tłumienie impulsów zakłócających.
Do 140°C z płytami chłodzącymi (patrz Akcesoria).
| SICK
Karta charakterystyki online | 2017-03-07 14:38:09
Informacje mogą ulec zmianie bez powiadomienia
WL45-R260 | W45
PRODUKTY
Tryb przełączania
Załączany na jasno/ciemno 2)
Wybór rodzaju funkcji wyjścia
Do wyboru, za pomocą przełącznika typu czasu opóźnienia
Prąd łączeniowy (napięcie łączeniowe)
4 A (240 V AC)
4 A (24 V DC)
Czas odpowiedzi
≤ 20 ms
Częstotliwość przełączania
10 Hz 3)
Typ przyłącza
Przyłącze zaciskowe z PG13,5, 6-pinowe
Układy zabezpieczające
A 4)
C 5)
Klasa ochrony
I
Masa
800 g
Filtr polaryzacyjny
✔
Materiał obudowy
Metal
Stopień ochrony
IP67
Kategoria użytkowa
AC-15, DC-13, wg EN 60947-1
Temperatura otoczenia podczas pracy
–25 °C ... +55 °C 6)
Temperatura otoczenia – przechowywanie
–40 °C ... +70 °C
Nr pliku UL
NRKH.E181493 & NRKH7.E181493
1)
2)
3)
4)
5)
6)
Wartości graniczne.
Przy obciążeniu indukcyjnym lub pojemnościowym zapewnić odpowiednie gaszenie iskier.
Przy relacji światło/ciemność 1:1.
A = przyłącza UV z zabezpieczeniem przed zmianą biegunowości.
C = tłumienie impulsów zakłócających.
Do 140°C z płytami chłodzącymi (patrz Akcesoria).
Klasyfikacje
ECl@ss 5.0
27270902
ECl@ss 5.1.4
27270902
ECl@ss 6.0
27270902
ECl@ss 6.2
27270902
ECl@ss 7.0
27270902
ECl@ss 8.0
27270902
ECl@ss 8.1
27270902
ECl@ss 9.0
27270902
ETIM 5.0
EC002717
ETIM 6.0
EC002717
UNSPSC 16.0901
39121528
2017-03-07 14:38:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
| SICK
3
WL45-R260 | W45
PRODUKTY
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Możliwości ustawienia
0,5 - 12 s
8
t0
t3
t4
7
0,015 - 0,3 s
t0
t1
t2
Sensitivity
t
1 2
6
3 4 5 6
9
ß
⑥ Regulator czułości
⑦ Regulacja czasu opóźnienia
⑧ Przełącznik typu czasu opóźnienia
⑨ Listwa zaciskowa
⑩ Wskaźnik stanu przełączania
Schemat elektryczny
PE
1
L1
2
N
3
4
5
Charakterystyka
100
3
10
Sensing
range
Flashing mode
Sensing range typ. max.
1
m
1
(feet) (3.28)
10
100
(32.81)
(328.08)
Distance in m (feet)
4
| SICK
Karta charakterystyki online | 2017-03-07 14:38:09
Informacje mogą ulec zmianie bez powiadomienia
WL45-R260 | W45
PRODUKTY
Wykres zasięgu wykrywania
1
2
3
4
5
6
7
1
45
0
28
0
35
25 30
0.1
15 18
0
11 14
0
9
0.3 8
0
55
11
10
10
20
30
40
50
60
(32.81) (65.62) (98.43) (131.23) (164.04) (196.85)
Distance in m (feet)
Sensing range
Sensing range typ. max.
Reflector type
1 OP60 ... ∞
2 4 x PL80
3 PL80A
4 C110
5 PL50
6 PL30
7 Reflective tape
Diamond Grade
Rysunek wymiarowy (Wymiary w mm)
30
53 (2.09) (1.18)
4
105 (4.13)
M6
A
28
25
(1.10)
105 (4.13)
(0.83)
11
4
21
83 (3.27)
A
(0.43)
25
(0.98)
44
2
1
3
(1.73)
60 (2.36)
3
5
33.4
(1.31)
(0.98)
98 (3.86)
① Środek osi optycznej nadajnika
② Środek osi optycznej odbiornika
③ Sygnalizacja odbioru
④ Gwint mocujący M6, głębokość 8 mm
⑤ Rowek celownika
2017-03-07 14:38:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
| SICK
5
