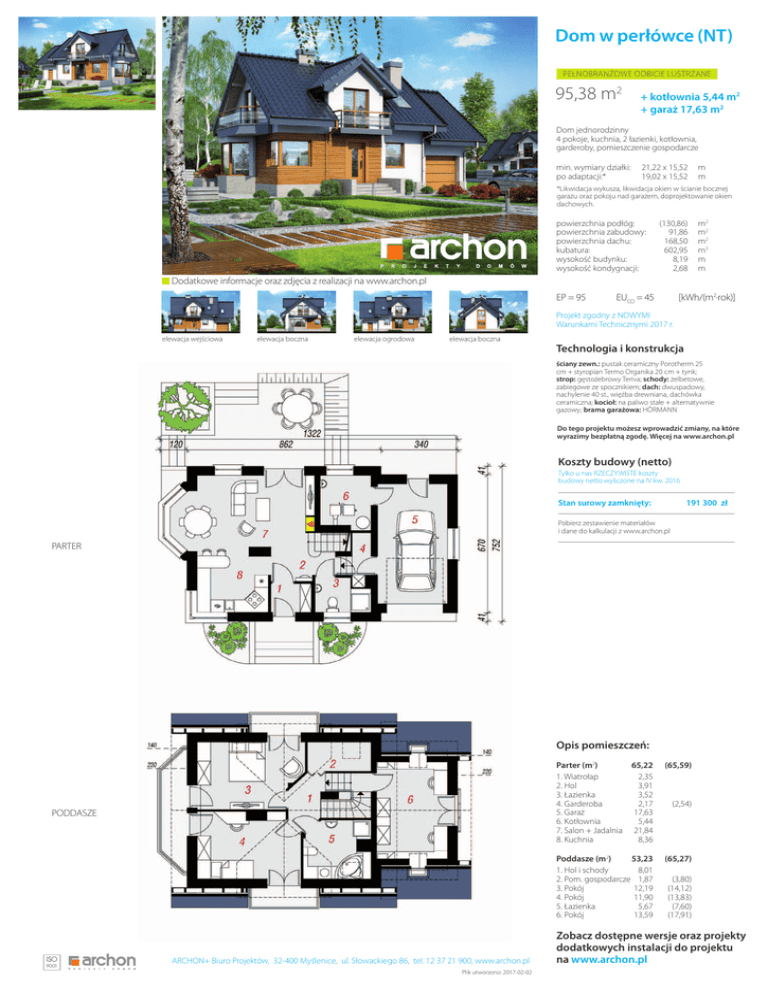

Dom w perłówce (NT) 95,38 m2

Dom w perłówce (NT)
Pełnobranżowe odbicie lustrzane
95,38 m2
+ kotłownia5,44 m2
+ garaż17,63 m2
Dom jednorodzinny
4 pokoje, kuchnia, 2 łazienki, kotłownia,
garderoby, pomieszczenie gospodarcze
min. wymiary działki: 21,22 x 15,52 m
po adaptacji:*
19,02 x 15,52 m
*Likwidacja wykusza, likwidacja okien w ścianie bocznej
garażu oraz pokoju nad garażem, doprojektowanie okien
dachowych.
powierzchnia podłóg:
powierzchnia zabudowy:
powierzchnia dachu:
kubatura:
wysokość budynku:
wysokość kondygnacji:
(130,86)
91,86
168,50
602,95
8,19
2,68
m2
m2
m2
m3
m
m
Dodatkowe informacje oraz zdjęcia z realizacji na www.archon.pl
EP = 95
EUCO = 45
[kWh/(m2·rok)]
Projekt zgodny z NOWYMI
Warunkami Technicznymi 2017 r.
elewacja wejściowa
elewacja boczna
elewacja ogrodowa
elewacja boczna
Technologia i konstrukcja
ściany zewn.: pustak ceramiczny Porotherm 25
cm + styropian Termo Organika 20 cm + tynk;
strop: gęstożebrowy Teriva; schody: żelbetowe,
zabiegowe ze spocznikiem; dach: dwuspadowy,
nachylenie 40 st., więźba drewniana, dachówka
ceramiczna; kocioł: na paliwo stałe + alternatywnie
gazowy; brama garażowa: HÖRMANN
Do tego projektu możesz wprowadzić zmiany, na które
wyrazimy bezpłatną zgodę. Więcej na www.archon.pl
Koszty budowy (netto)
Tylko u nas RZECZYWISTE koszty
budowy netto wyliczone na IV kw. 2016
Stan surowy zamknięty:
191 300 zł
Pobierz zestawienie materiałów
i dane do kalkulacji z www.archon.pl
PARTER
Opis pomieszczeń:
65,22 (65,59)
Parter (m2)
1. Wiatrołap 2,35
2. Hol 3,91
3. Łazienka 3,52
4. Garderoba 2,17 (2,54)
5. Garaż 17,63
6. Kotłownia 5,44
7. Salon + Jadalnia 21,84
8. Kuchnia 8,36
PODDASZE
53,23 (65,27)
Poddasze (m2)
1. Hol i schody 8,01
2. Pom. gospodarcze 1,87 (3,80)
3. Pokój 12,19 (14,12)
4. Pokój 11,90 (13,83)
5. Łazienka 5,67 (7,60)
6. Pokój 13,59 (17,91)
ISO
9001
ARCHON+ Biuro Projektów, 32-400 Myślenice, ul. Słowackiego 86, tel. 12 37 21 900, www.archon.pl
Plik utworzono: 2017-02-02
Zobacz dostępne wersje oraz projekty
dodatkowych instalacji do projektu
na www.archon.pl
