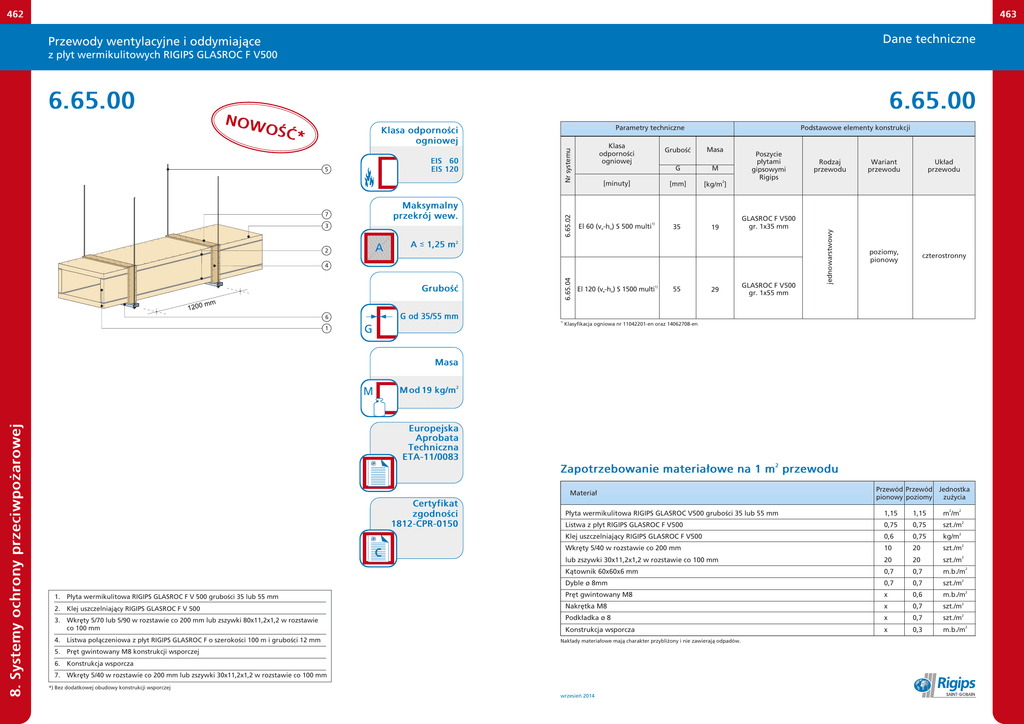

Dane techniczne
Przewody wentylacyjne i oddymiające
z płyt wermikulitowych RIGIPS GLASROC F V500
Parametry techniczne
Klasa odporności
ogniowej
EIS 60
EIS 120
5
Maksymalny
przekrój wew.
7
3
A
2
Klasa
odporności
ogniowej
Podstawowe elementy konstrukcji
Grubość
Masa
G
M
[minuty]
[mm]
[kg/m2]
El 60 (ve-ho) S 500 multi1)
35
19
Poszycie
płytami
gipsowymi
Rigips
GLASROC F V500
gr. 1x35 mm
A Ł 1,25 m2
6.65.04
4
Grubość
G od 35/55 mm
6
1
G
1)
El 120 (ve-ho) S 1500 multi1)
55
29
GLASROC F V500
gr. 1x55 mm
Rodzaj
przewodu
Wariant
przewodu
Układ
przewodu
jednowarstwowy
ŚĆ*
Nr systemu
NOW
O
6.65.00
6.65.02
6.65.00
poziomy,
pionowy
czterostronny
Klasyfikacja ogniowa nr 11042201-en oraz 14062708-en
Masa
M od 19 kg/m2
8. Systemy ochrony przeciwpożarowej
M
Europejska
Aprobata
Techniczna
ETA-11/0083
2
Zapotrzebowanie materiałowe na 1 m przewodu
Materiał
Certyfikat
zgodności
1812-CPR-0150
C
Przewód Przewód Jednostka
pionowy poziomy
zużycia
Płyta wermikulitowa RIGIPS GLASROC V500 grubości 35 lub 55 mm
1,15
1,15
m2/m2
Listwa z płyt RIGIPS GLASROC F V500
0,75
0,75
szt./m2
Klej uszczelniający RIGIPS GLASROC F V500
0,6
0,75
kg/m2
Wkręty 5/40 w rozstawie co 200 mm
10
20
szt./m2
lub zszywki 30x11,2x1,2 w rozstawie co 100 mm
20
20
szt./m2
Kątownik 60x60x6 mm
0,7
0,7
m.b./m2
Dyble ø 8mm
0,7
0,7
szt./m2
1.
Płyta wermikulitowa RIGIPS GLASROC F V 500 grubości 35 lub 55 mm
Pręt gwintowany M8
x
0,6
m.b./m2
2.
Klej uszczelniający RIGIPS GLASROC F V 500
Nakrętka M8
x
0,7
szt./m2
3.
Wkręty 5/70 lub 5/90 w rozstawie co 200 mm lub zszywki 80x11,2x1,2 w rozstawie
co 100 mm
Podkładka ø 8
x
0,7
szt./m2
Konstrukcja wsporcza
x
0,3
m.b./m2
4.
Listwa połączeniowa z płyt RIGIPS GLASROC F o szerokości 100 m i grubości 12 mm
5.
Pręt gwintowany M8 konstrukcji wsporczej
6.
Konstrukcja wsporcza
7.
Wkręty 5/40 w rozstawie co 200 mm lub zszywki 30x11,2x1,2 w rozstawie co 100 mm
Nakłady materiałowe mają charakter przybliżony i nie zawierają odpadów.
*) Bez dodatkowej obudowy konstrukcji wsporczej
wrzesień 2014
