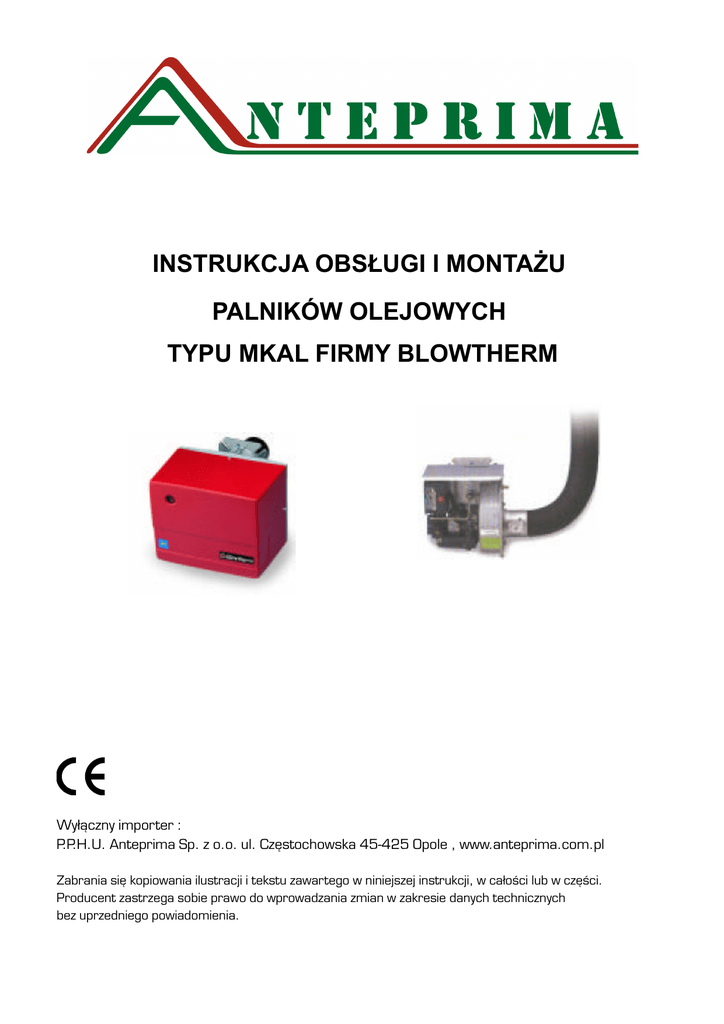

INSTRUKCJA OBSŁUGI I MONTAŻU
PALNIKÓW OLEJOWYCH
TYPU MKAL FIRMY BLOWTHERM
Wyłączny importer :
P.P.H.U. Anteprima Sp. z o.o. ul. Częstochowska 45-425 Opole , www.anteprima.com.pl
Zabrania się kopiowania ilustracji i tekstu zawartego w niniejszej instrukcji, w całości lub w części.
Producent zastrzega sobie prawo do wprowadzania zmian w zakresie danych technicznych
bez uprzedniego powiadomienia.
Dziękujemy za wybór naszego palnika. Prosimy o postępowanie zgodnie z instrukcjami zawartymi w
niniejszym podręczniku.
Instrukcja stanowi integralną cześć produktu i jest dostarczana użytkownikowi wraz z urządzeniem. Prosimy
uważnie przeczytać zalecenia zawarte w tej instrukcji dotyczące bezpieczeństwa instalacji, użytkowania i
konserwacji. Prosimy również o zachowanie niniejszej instrukcji, pozwoli to na skorzystanie z niej w
przyszłości.
Instalacja powinna być przeprowadzona zgodnie z obowiązującymi normami, z instrukcjami konstruktora i
przez odpowiednio wykwalifikowany personel.
Po otwarciu opakowania sprawdź jego zawartość. W przypadku jakiejkolwiek wątpliwości nie użytkuj
urządzenia i zwrócić się do dostawcy.
2
DANE TECHNICZNE SERIA: MKAL 3, MKAL 6, MKAL 10
MODEL:
Zużycie paliwa min-max*
[kg/h]
Moc cieplna min - max*
[kW]
Paliwo:
MKAL 3ER
MKAL 3E
MKAL 3ES
MKAL 6ER
MKAL 6E
MKAL 6ES
MKAL 6EF
MKAL 10ER
MKAL 10E
MKAL 10ES
MKAL 10EF
1,2 – 3,1
2,0 – 3,3
2,0 – 5,0
2,0 – 5,0
4 – 9,8
4 – 9,8
47,3 - 116
47,3 - 116
14,2 – 31,6 23,7 – 39,1 23,7 – 59,2 23,7 – 59,2
OLEJ LEKKI 1,5ºE do 20ºC=6,2 cSt=35 sec Redwood Nº1
Warunki pracy / przechowywania -15ºC ÷ 40ºC / -20ºC ÷ 70ºC, wilgotność maksymalnie 80%
Max temp. powietrza do spalania
[ºC]
60
60
60
60
60
60
Pobór mocy elektrycznej
[W]
190
120
220
130
250
140
Silnik
[W]
90
90
100
100
100
100
Natężenie
[A]
0,9
0,6
1
0,6
1,1
0,7
Podgrzewanie wstępne
[W]
30-110
-
30-110
-
30-110
-
1/N-230V-50Hz
1/N-230V-50Hz
1/N-230V-50Hz
1/N-230V-50Hz
1/N-230V-50Hz
1/N-230V-50Hz
IP40
IP40
IP40
IP40
IP40
IP40
[dBA]
56 – 58
56 – 58
57 – 59
57 – 59
59 – 61
59 – 61
[kg]
9
9
10
10
10
10
Zasilanie elektryczne
Stopień ochrony
Głośność** min – max
Waga palnika***
* w warunkach: temperatura otoczenia 20ºC, ciśnienie atmosferyczne 1013 mbar
** głośność mierzona w warunkach laboratoryjnych na testowym kotle z odległości 1m (UNI EN ISO 3746)
*** dla kotłów ze stalową pokrywą należy dodać 2kg do masy z tabeli.
ZAKRES PRACY
WYMIARY [mm]
MODEL
A
B
C
D
E
F
G
TC
TL
MKAL 3
137
137
240
80
223
169
90
112
152
MKAL 6
157
170
275
80
265
210
90
112
152
MKAL 10
157
170
275
90
265
210
100
107
147
3
DANE TECHNICZNE SERIA: MKAL 14, MKAL 20
MODEL:
MKAL 14E
MKAL 14ES
MKAL 14EF
MKAL 20E
MKAL 20ES
MKAL 20EF
Zużycie paliwa min-max*
[kg/h]
7 – 15
10 – 20
Moc cieplna min - max*
[kW]
83 – 178
118 – 263
Paliwo:
OLEJ LEKKI 1,5ºE do 20ºC=6,2 cSt=35 sec Redwood Nº1
Warunki pracy / przechowywania -15ºC ÷ 40ºC / -20ºC ÷ 70ºC, wilgotność maksymalnie 80%
Max temp. powietrza do spalania
[ºC]
60
60
Pobór mocy elektrycznej
[W]
220
250
Silnik
[W]
150
200
Natężenie
[A]
1
1,1
1/N-230V-50Hz
1/N-230V-50Hz
IP40
IP40
[dBA]
66
67 – 68
[kg]
14
14
Zasilanie elektryczne
Stopień ochrony
Głośność** min – max
Waga palnika***
* w warunkach: temperatura otoczenia 20ºC, ciśnienie atmosferyczne 1013 mbar
** głośność mierzona w warunkach laboratoryjnych na testowym kotle z odległości 1m (UNI EN ISO 3746)
*** dla kotłów ze stalową pokrywą należy dodać 2kg do masy z tabeli.
ZAKRES PRACY
WYMIARY [mm]
MODEL
A
B
C
D
E
F
G
TC
TL
MKAL 14
179
189
318
110
306
248
120
130
250
MKAL 20
179
189
318
124
306
248
140
130
250
4
MONTAŻ
Zamocuj kołnierz (4) do drzwi kotła (1) za pomocą podkładek (5) i śrub (6), pomiędzy kołnierz a drzwi kotła
zainstaluj uszczelkę (2). Następnie dosuń palnik do kołnierza (4) i dokręć śruby (3). Po zamocowaniu palnika
sprawdź czy palnik jest lekko nachylony (jak na rysunku powyżej).
5
USTAWIENIE ELEKTROD
PRZYGOTOWANIE POMPY
Podłązcz poprawinie zasilanie oraz powrót (sprawdź strzałki na pompie), upewnij się że zawory na powrocie
są otwarte. Wtedy zapal palnik. przez naświetlenie fotorezystora oraz przez ?????? z presostatu, dopóki olej
nie wypłynie.
SCHEMAT UKŁADU HYDRAULICZNEGO ORAZ ŚREDNICE RUR
KONTROLA SPALANIA
W celu uzyskania lepszego spalania oraz niższej emisji spalin należy dokonać przeglądu oraz regulacji
palnika. Czynności te należy przeprowadzić za pomocą odpowiednich narzędzi.
Podstawowe założenie, które należy wziąć pod uwagę:
CO2 (dwutlenek węgla) wskazuje nadmiar powietrza podczas spalania. Jeśli ilość powietrza zostanie
zwiększona zawartość CO2 ulegnie zmniejszeniu. Jeśli natomiast ilość powietrza wykorzystana do spalanie
zostanie zmniejszona, zwiększeniu ulegnie procentowa zawartość CO2 .
6
TABELA NASTAW MKAL 3
Tabela nastaw zwiększających efektywność spalania z ciśnieniem w komorze spalania 0,1 mbar.
Nastawy z tabeli są nastawami wstępnymi po, których palnik powinien się uruchomić. Regulacja końcowa
musi się odbyć przy użyciu analizatora spalin.
MODEL
DYSZA
G.P.H. x aº
0,40 X 60º S
0,50 X 60º S
MKAL
3ER
0,60 X 60º S
0,65 X 60º S
0,75 X 60º S
0,85 X 60º S
0,50 X 60º S
MKAL
3E-3ES
0,60 X 60º S
0,65 X 60º S
0,75 X 60º S
CIŚNIENIE
[bar]
SPALANIE
[kg/h]
MOC CIEPLNA
[kW]
NASTAWY
POWWIETRZA
NASTAWY
GŁOWICY
10
1,2
14,2
3,5
2
12
1,4
16,6
73,5
3
10
1,7
20,1
6,5
5
12
1,8
21,3
7
6
10
1,9
22,5
9
8
12
2,0
23,7
10
9
10
2,2
26
10
10
12
2,4
28,4
11
12
10
2,6
30,8
9
13
12
2,8
33,1
9,5
14
10
3,1
36,7
9,5
16
10
2,0
23,7
5
7
12
2,2
26
6
7
10
2,4
28,4
7
8
12
2,6
30,8
8
9
10
2,8
33,1
9
10
12
3,0
35,5
9,5
11
12
3,3
39
10
12
7
TABELA NASTAW MKAL 6
Tabela nastaw zwiększających efektywność spalania z ciśnieniem w komorze spalania 0,1 mbar.
Nastawy z tabeli są nastawami wstępnymi po, których palnik powinien się uruchomić. Regulacja końcowa
musi się odbyć przy użyciu analizatora spalin.
DYSZA
G.P.H. x aº
CIŚNIENIE
[bar]
SPALANIE
[kg/h]
MOC CIEPLNA
[kW]
NASTAWY
POWIETRZA
NASTAWY
GŁOWICY
0,50 X 60º S
13
2,0
23,7
3,5
8
10
2,7
32
5,0
12
12
2,9
34,3
5,9
12
10
3,0
35,5
5,0
14
12
3,3
39
6,0
14
10
3,6
42,6
7,0
16
12
4,0
47,3
8,0
16
10
4,5
53,2
8,5
20
12
5,1
60,3
9,5
20
0,65 X 60º S
0,75 X 60º S
1,00 X 60º S
1,25 X 60º S
8
TABELA NASTAW MKAL 10
Tabela nastaw zwiększających efektywność spalania z ciśnieniem w komorze spalania 0,1 mbar.
Nastawy z tabeli są nastawami wstępnymi po, których palnik powinien się uruchomić. Regulacja końcowa
musi się odbyć przy użyciu analizatora spalin.
DYSZA
G.P.H. x aº
1,25 X 60º S
1,50 X 60º S
1,75 X 60º S
2,00 X 60º S
2,25 X 60º S
2,50 X 60º S
CIŚNIENIE
[bar]
SPALANIE
[kg/h]
MOC CIEPLNA
[kW]
NASTAWY
POWIETRZA
NASTAWY
GŁOWICY
11
4,8
56,8
9
0
12
5,1
60,3
9,5
0
10
5,6
66,3
10
3
12
6
71
10,5
4
10
6,5
76,9
10,5
6
12
7,1
84
11
8
10
7,3
86,4
11
9
12
8
94,6
11,5
12
10
8,5
100,6
12,5
14
12
9,5
112,4
13
18
10
9,5
112,4
13
18
11
10
118,3
14,5
20
9
TABELA NASTAW MKAL 14
Tabela nastaw zwiększających efektywność spalania z ciśnieniem w komorze spalania 0,1 mbar.
Nastawy z tabeli są nastawami wstępnymi po, których palnik powinien się uruchomić. Regulacja końcowa
musi się odbyć przy użyciu analizatora spalin.
DYSZA
G.P.H. x aº
CIŚNIENIE
[bar]
SPALANIE
[kg/h]
MOC CIEPLNA
[kW]
NASTAWY
POWIETRZA
NASTAWY
GŁOWICY
1,75 X 60º S
12
7
83
15º
0
2,00 X 60º S
12
8
95
15º
0
2,25 X 60º S
12
9
107
17,5º
3
2,50 X 60º S
12
10
119
20º
4
2,75 X 60º S
12
11
131
22,5º
6
3,00 X 60º S
12
12
142
25º
8
3,50 X 60º S
10
13
154
27,5º
9
3,50 X 60º S
12
14
166
30º
12
3,50 X 60º S
14
15
178
30º
14
10
TABELA NASTAW MKAL 20
Tabela nastaw zwiększających efektywność spalania z ciśnieniem w komorze spalania 0,1 mbar.
Nastawy z tabeli są nastawami wstępnymi po, których palnik powinien się uruchomić. Regulacja końcowa
musi się odbyć przy użyciu analizatora spalin.
DYSZA
G.P.H. x aº
CIŚNIENIE
[bar]
SPALANIE
[kg/h]
MOC CIEPLNA
[kW]
NASTAWY
POWIETRZA
NASTAWY
GŁOWICY
2,50 x 60º S
12
10
118
15º
3
2,75 x 60º S
11
11
130
17,5º
4
3,00 x 60º S
12
12
142
20º
6
3,50 x 60º S
10
13
154
22,5º
7
12
14
166
22,5º
9
10
15
177
25º
10
12
16
189
27,5º
12
11
17
201
27,5º
14
12
18
213
30º
16
10
19
225
35º
19
11
20
236
45º
20
4,00 x 60º S
4,50 x 60º S
5,00 x 60º S
11
KONTROLA SPALANIA
W celu uzyskania lepszego spalania oraz niższej emisji zanieczyszczeń należy dokonywać czasowych regulacji
oraz czasowych przez wykwalifikowany personel.
Podstawowe wartości, które należy wziąć pod uwagę podczas regulacji palnika.
CO2 – wskazuje zawartość powietrza podczas spalania. Jeśli ilość powietrza zostanie zwiększona wartość
CO2 ulegnie zmniejszeniu. Jeśli natomiast ilość powietrza podczas spalania zostanie zmniejszona - wartość
CO2 ulegnie zwiększeniu.
SADZOWANIE (Skala Bacharacha) – wskazuje niespalone cząsteczki stałe w spalinach. Jeśli Nº2 w skali BH
przekroczone trzeba sprawdzić dyszę czy jest właściwa dla danego palnika oraz czy nie jest wadliwa.
TEMPERATURA SPALIN – jest to wartość wskazująca utratę ciepła przez komin; wyższa temperatura,
większe straty i niższa efektywność spalania (uwaga, nie schodzić z temperaturą minimalną poniżej zalecanej
przez producenta kotła). Jeśli temperatura jest za wysoka należy obniżyć moc palnika.
WAŻNE:
Palniki są zaprojektowane według najostrzejszych restrykcji międzynarodowego prawa dotyczącego ochrony
środowiska.
Producent: Blowtherm Italy, Via Guido Reni 5, 35134 Padova
