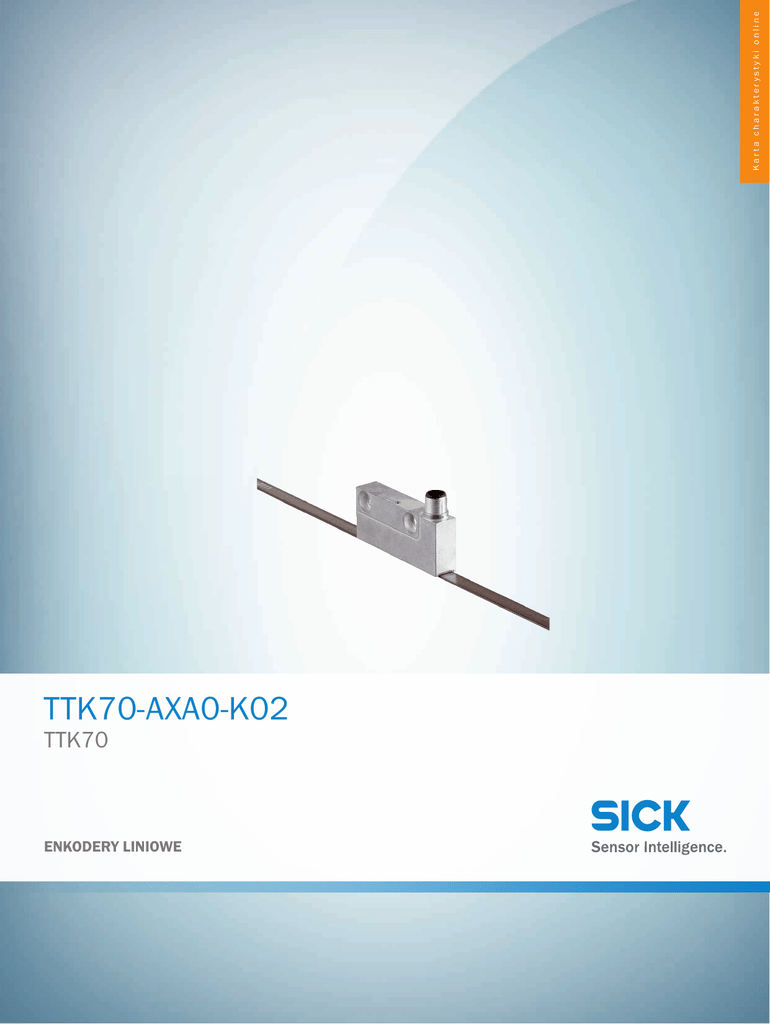

Karta katalogowa

Karta charakterystyki online
TTK70-AXA0-K02
TTK70
ENKODERY LINIOWE
TTK70-AXA0-K02 | TTK70
ENKODERY LINIOWE
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
TTK70-AXA0-K02
więcej wersji urządzeń i akcesoriów
1038033
www.sick.com/TTK70
Rysunek może się różnić
Opis produktu
Bezkontaktowy enkoder liniowy TTK70 składa się z kompaktowej głowicy odczytującej i taśmy magnetycznej. Taśma magnetyczna jest zaopatrzona w podziałkę magnetyczną i pełni rolę liniału pomiarowego. Podziałka jest złożona ze ścieżki inkrementalnej i absolutnej (taśma dwuścieżkowa).
W celu obliczenia bezwzględnej wartości pozycji głowica odczytująca rejestruje zarówno składową
bezwzględną, jak i przyrostową. Utworzona w ten sposób wartość pozycji jest w wersji SSI od razu
udostępniana do dalszego przetwarzania.
Model TTK70 jest wyposażony w wyjście SSI do pozycjonowania bezwzględnego oraz wyjście przyrostowe Sin/Cos do rejestrowania prędkości w czasie rzeczywistym.
W skrócie
H
I
J
K
L
M
N
O
P
Q
R
S
T
• Bezkontaktowe, bezwzględne określanie pozycji
• Mała, kompaktowa głowica odczytująca
• Standardowy interfejs SSI współpracujący z wyjściem SinCos
• Możliwe długości pomiarowe do 4 m
• Duża dokładność (± 10 µm)
• Wysoka rozdzielczość (1 µm)
• Wysoka prędkość przesuwania do 10 m/s
Korzyści dla użytkownika
• Duże możliwości integracji z istniejącymi systemami
• Wysoka dynamika procesu ze względu na niewielkie rozmiary, niewielką masę i wysoką prędkość przesuwania
• Po zainstalowaniu system jest od razu gotowy do pracy i całkowicie bezobsługowy, co prowadzi
do oszczędności czasu i obniżenia kosztów
• Odporność na wpływ czynników zewnętrznych, takich jak zabrudzenie i kondensacja wilgoci
• Rejestrowanie prędkości w czasie rzeczywistym oraz bezwzględne pozycjonowanie dzięki wyjściom SinCos i SSI
2
ENKODERY I CZUJNIKI NACHYLENIA | SICK
Karta charakterystyki online | 2017-02-23 11:18:08
Informacje mogą ulec zmianie bez powiadomienia
TTK70-AXA0-K02 | TTK70
ENKODERY LINIOWE
Zakresy stosowania
• Najróżniejsze zadania związane z pozycjonowaniem w technice montażu i manipulacji, robotyce, automatyce, w obrabiarkach i liniach montażowych, w obróbce metali i stali, elektronice i systemach solarnych, przemyśle opakowań, przetwórstwie drzewnym
Szczegółowe dane techniczne
Wydajność
Długość pomiarowa
≤ 4.000 mm
Długość taśmy magnetycznej
Długość pomiarowa + 80 mm
Rozdzielczość
1 µm
Prędkość przesuwania w trybie dynamicznym
< 10 m/s
Prędkość przesuwania w trybie statycznym
< 2 m/s
Dokładność systemu
± 10 µm
Dokładność powtarzalności
≤ ± 2 µm
Interfejsy
Interfejs elektryczny
SSI
Sygnały interfejsowe
24 Bit 1)
Wyjście Sin/Cos
Proporcjonalne do prędkości generowanie sygnału dla wymogu czasu rzeczywistego.
1)
Model TTK70 SSI w razie błędnego odstępu (czujnik-taśma) przesyła wartość pozycji 99999999 jako kod błędu. Dodatkowo w strumieniu danych SSI ustawiany jest
bit 25. Jeśli zostanie przekroczony zakres temperatur dla czujnika (< –30 °C lub > +85 °C), w strumieniu danych SSI ustawiany jest bit 26. Bity te są resetowane, gdy
ustaną warunki występowania błędu. Aby możliwe było wykorzystanie tych dodatkowych bitów, sterownik lub regulator musi być w stanie wczytać co najmniej 26 bitów
danych.
Dane elektryczne
Napięcie zasilające
4,5 V ... 30 V
Prąd roboczy bez obciążenia
55 mA
MTTFd: czas do niebezpiecznej awarii
65 lat(a) (EN ISO 13849) 1)
1)
W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 40 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne.
Szczegółowe informacje — patrz dokument nr 8015532.
Dane mechaniczne
Typ przyłącza
Wtyk
SSI
Wymiary
Patrz rysunek wymiarowy
Długość taśmy magnetycznej
Długość pomiarowa + 80 mm
Masa
0,08 kg
Głowica odczytująca
Materiał
Cynkowy odlew ciśnieniowy
Głowica odczytująca
Dane dotyczące otoczenia
EMC
EN 61000-6-2
EN 61000-6-3
1)
Maksymalnie dopuszczalny wpływ pola zewnętrznego jest zachowany, gdy wartość pozycji wykazuje odchylenie na poziomie 5 μm od pierwotnej wartości (bez wpływu
pola zewnętrznego). Wartość ta jest zachowana, jeśli oprócz natężenia pola taśmy magnetycznej w miejscu czujnika występuje dodatkowo pole o natężeniu 3 kA/m ...
4 kA/m (3,8 mT ... 5 mT).
2017-02-23 11:18:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ENKODERY I CZUJNIKI NACHYLENIA | SICK
3
TTK70-AXA0-K02 | TTK70
ENKODERY LINIOWE
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Stopień ochrony
IP67, przy podłączonym kontrawtyku (IEC 60529)
Zakres temperatur roboczych
–30 °C ... +80 °C
Zakres temperatur składowania
–40 °C ... +85 °C, bez opakowania
Dopuszczalna względna wilgotność powietrza
100 % (Dopuszczalna kondensacja wilgoci)
Odporność na wstrząsy
30 g, 6 ms (EN 60068-2-27)
Zakres częstotliwości odporności na drgania
20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
Maks. dopuszczalne natężenie pola w otoczeniu
< 3 kA/m ... 4 kA/m (3.8 mT ... 5 mT) (aby możliwe było zachowanie dokładności) 1)
Maks. dopuszczalne natężenie pola
< 150 kA/m (< 190 mT) (aby taśma magnetyczna nie została nieodwracalnie uszkodzona)
1)
Maksymalnie dopuszczalny wpływ pola zewnętrznego jest zachowany, gdy wartość pozycji wykazuje odchylenie na poziomie 5 μm od pierwotnej wartości (bez wpływu
pola zewnętrznego). Wartość ta jest zachowana, jeśli oprócz natężenia pola taśmy magnetycznej w miejscu czujnika występuje dodatkowo pole o natężeniu 3 kA/m ...
4 kA/m (3,8 mT ... 5 mT).
Klasyfikacje
ECl@ss 5.0
27270705
ECl@ss 5.1.4
27270705
ECl@ss 6.0
27270705
ECl@ss 6.2
27270705
ECl@ss 7.0
27270705
ECl@ss 8.0
27270705
ECl@ss 8.1
27270705
ECl@ss 9.0
27270705
ETIM 5.0
EC002544
ETIM 6.0
EC002544
UNSPSC 16.0901
41111613
Rysunek wymiarowy (Wymiary w mm)
4
ENKODERY I CZUJNIKI NACHYLENIA | SICK
Karta charakterystyki online | 2017-02-23 11:18:08
Informacje mogą ulec zmianie bez powiadomienia
TTK70-AXA0-K02 | TTK70
ENKODERY LINIOWE
Propozycja montażu
Tolerancje ogólne wg ISO 2768-mk
① Bez taśmy przykrywającej
② Z taśmą przykrywającą
Przyporządkowanie styków
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/TTK70
Krótki opis
Typ
Nr artykułu
Głowica A: Gniazdo, M12, 12 pinów, prosty, kodowanie A
Głowica B: Przewód
Przewód: SSI, PUR, ekranowany, 2 m
Nadaje się do zastosowania w prowadnikach kabli
DOL-1212-G02MAC1
6053273
Głowica A: Gniazdo, M12, 12 pinów, prosty, kodowanie A
Głowica B: Przewód
Przewód: SSI, PUR, ekranowany, 5 m
Nadaje się do zastosowania w prowadnikach kabli
DOL-1212-G05MAC1
6053274
Głowica A: Gniazdo, M12, 12 pinów, prosty, kodowanie A
Głowica B: Przewód
Przewód: SSI, PUR, ekranowany, 10 m
Nadaje się do zastosowania w prowadnikach kabli
DOL-1212-G10MAC1
6053275
Głowica A: Gniazdo, M12, 12 pinów, prosty, kodowanie A
Głowica B: Przewód
Przewód: SSI, PUR, ekranowany, 20 m
Nadaje się do zastosowania w prowadnikach kabli
DOL-1212-G20MAC1
6053276
Głowica A: Gniazdo, M12, 12 pinów, kątowy, kodowanie A
Głowica B: Przewód
Przewód: SSI, PUR, ekranowany, 2 m
DOL-1212-W02MAC1
6039824
Głowica A: Gniazdo, M12, 12 pinów, kątowy, kodowanie A
Głowica B: Przewód
Przewód: SSI, PUR, ekranowany, 5 m
Nadaje się do zastosowania w prowadnikach kabli
DOL-1212-W05MAC1
6039825
Złącza wtykowe i przewody
2017-02-23 11:18:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ENKODERY I CZUJNIKI NACHYLENIA | SICK
5
TTK70-AXA0-K02 | TTK70
ENKODERY LINIOWE
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Krótki opis
6
Typ
Nr artykułu
Głowica A: Gniazdo, M12, 12 pinów, kątowy, kodowanie A
Głowica B: Przewód
Przewód: SSI, PUR, ekranowany, 10 m
Nadaje się do zastosowania w prowadnikach kabli
DOL-1212-W10MAC1
6039826
Głowica A: Gniazdo, M12, 12 pinów, kątowy, kodowanie A
Głowica B: Przewód
Przewód: SSI, PUR, ekranowany, 20 m
Nadaje się do zastosowania w prowadnikach kabli
DOL-1212-W20MAC1
6039827
