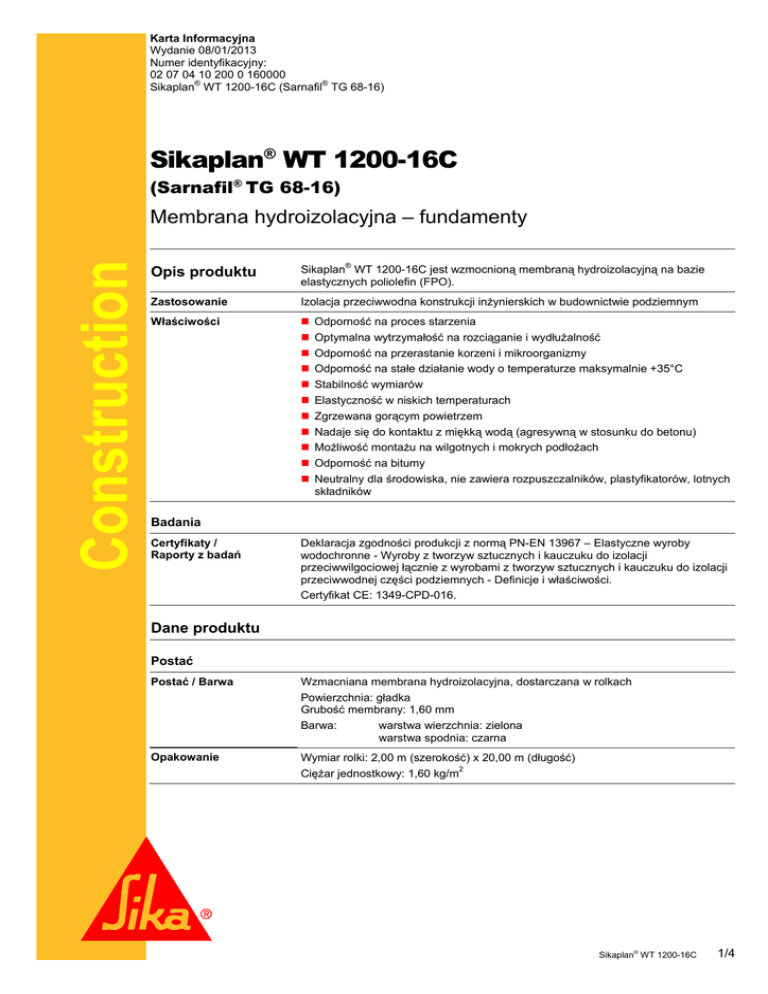

Sikaplan® WT 1200-16C

Karta Informacyjna
Wydanie 08/01/2013
Numer identyfikacyjny:
02 07 04 10 200 0 160000
Sikaplan® WT 1200-16C (Sarnafil® TG 68-16)
Sikaplan® WT 1200-16C
(Sarnafil® TG 68-16)
Construction
Membrana hydroizolacyjna – fundamenty
Opis produktu
Sikaplan® WT 1200-16C jest wzmocnioną membraną hydroizolacyjną na bazie
elastycznych poliolefin (FPO).
Zastosowanie
Izolacja przeciwwodna konstrukcji inżynierskich w budownictwie podziemnym
Właściwości











Odporność na proces starzenia
Optymalna wytrzymałość na rozciąganie i wydłużalność
Odporność na przerastanie korzeni i mikroorganizmy
Odporność na stałe działanie wody o temperaturze maksymalnie +35°C
Stabilność wymiarów
Elastyczność w niskich temperaturach
Zgrzewana gorącym powietrzem
Nadaje się do kontaktu z miękką wodą (agresywną w stosunku do betonu)
Możliwość montażu na wilgotnych i mokrych podłożach
Odporność na bitumy
Neutralny dla środowiska, nie zawiera rozpuszczalników, plastyfikatorów, lotnych
składników
Badania
Certyfikaty /
Raporty z badań
Deklaracja zgodności produkcji z normą PN-EN 13967 – Elastyczne wyroby
wodochronne - Wyroby z tworzyw sztucznych i kauczuku do izolacji
przeciwwilgociowej łącznie z wyrobami z tworzyw sztucznych i kauczuku do izolacji
przeciwwodnej części podziemnych - Definicje i właściwości.
Certyfikat CE: 1349-CPD-016.
Dane produktu
Postać
Postać / Barwa
Wzmacniana membrana hydroizolacyjna, dostarczana w rolkach
Powierzchnia: gładka
Grubość membrany: 1,60 mm
Barwa:
warstwa wierzchnia: zielona
warstwa spodnia: czarna
Opakowanie
Wymiar rolki: 2,00 m (szerokość) x 20,00 m (długość)
2
Ciężar jednostkowy: 1,60 kg/m
Sikaplan® WT 1200-16C
1/4
Składowanie
Warunki składowania /
Czas składowania
Rolki muszą być składowane w oryginalnych opakowaniach, w pozycji poziomej, w
suchych i chłodnych warunkach. Materiał należy chronić przed bezpośrednim
działaniem promieni słonecznych, deszczu, śniegu, lodu itp. Produkt nie traci
swoich właściwości gdy jest prawidłowo składowany.
Podczas transportu i składowania nie układać palet jedna na drugiej.
Dane techniczne
Dokument odniesienia
PN-EN 13967 (2006)
1349-CPD-016
Wady widoczne
Spełnia
PN-EN 1850-2
Prostoliniowość
≤ 50 mm / 10 m
PN-EN 1848-2
Gramatura
1,48 (-5/+10%) kg/m²
PN-EN 1849-2
Grubość
1,60 (-5/+10%) mm
PN-EN 1849-2
Wodoprzepuszczalność
(szczelność na ciecze)
Spełnia
Odporność na uderzenie
≥ 500 mm
Wodoszczelność po
sztucznym starzeniu
Spełnia
PN-EN 1928 metoda B (24h / 60 kPa)
PN-EN 1296 (12 tygodni)
Wodoszczelność po
działaniu chemikaliów
Spełnia
PN-EN 1928 metoda B (24h / 60 kPa)
PN-EN 1847 (28 d / +23ºC)
Odporność na
przyspieszone starzenie
w środowisku
alkalicznym,
wytrzymałość na
rozciąganie
Spełnia
PN-EN 12311-2
Kompatybilność z
asfaltem
Spełnia
PN-EN 1928 metoda A
PN-EN 1928 metoda B (24h / 60 kPa)
PN-EN 12691:2005
Załącznik C (24 tygodnie / +90ºC)
PN-EN 1548 (28 d / +70ºC)
Wytrzymałość na
≥ 500 N
rozdzieranie (gwoździem)
Wytrzymałość złącza
PN-EN 12310-1
≥ 650 N / 50 mm
PN-EN 12317-2
2
Wytrzymałość na
rozciąganie
Podłużnie:
Poprzecznie:
≥ 10 N/mm
2
≥ 8,50 N/mm
PN-EN 12311-2
PN-EN 12311-2
Wydłużenie
Podłużnie:
Poprzecznie:
400 %
400 %
PN-EN 12311-2
PN-EN 12311-2
Przenikanie pary wodnej
80 000 µ (± 20 000)
PN-EN 1931 (+23ºC / 75% wilg. wzg.)
Odporność na
obciążenie statyczne
≥ 20 kg
PN-EN 12730 (metoda B, 24h / 20 kg)
Reakcja na ogień
Klasa E
PN-EN 13501-1
Informacje
o systemie
Struktura systemu
Produkty pomocnicze:
®
Sikaplan WT Disc krążki do montażu elementów
Sika® Waterbar WT, Typ MP AF do montażu elementów i wykonywania
wodoszczelnych połączeń betonu
Sarnafil® T Prep środek do przygotowywania powierzchni membran przed
zgrzewaniem
Sarnafil® T Clen środek do czyszczenia membran.
Sikaplan® WT 1200-16C
2/4
Szczegóły aplikacji
Jakość podłoża
Beton układany na miejscu:
Podłoże musi być jednorodne, mocne, czyste i suche, bez zanieczyszczeń od
olejów, smarów, bez pyłu i luźnych cząstek.
Beton nanoszony natryskiem:
Nierówności podłoża nie powinny przekraczać stosunku 5 : 1 (długość : głębokość),
a promień wyoblenia powierzchni nie może być mniejszy niż 20 cm. Na powierzchni
betonu natryskowego nie może znajdować się kruszywo łamane. Wszelkie
przecieki wody muszą zostać uszczelnione zaprawami tamponażowymi Sika®, lub
osuszone przy pomocy Sika® FlexoDrain. Wszędzie tam gdzie konieczne jest
uzyskanie gładkiego podłoża zaleca się wykonanie dodatkowej warstwy
drobnoziarnistego torkretu o minimalnej grubości 5 cm z kruszywem o uziarnieniu
maksymalnie 4 mm. Elementy stalowe (pręty, siatki, kotwy itd.) muszą także zostać
pokryte warstwą torkretu o grubości minimum 5 cm.
Podłoże betonowe nakładane natryskiem musi być oczyszczone (bez luźnych
cząstek, gwoździ, drutów itd.).
Warunki aplikacji /
Ograniczenia
Temperatura podłoża
Minimum 0°C / Maksimum +35°C
Temperatura otoczenia
Minimum +5°C / Maksimum +35°C
Maksymalna temperatura +35°C (woda)
cieczy działających na
membranę
Instrukcja aplikacji
Sposoby aplikacji /
Narzędzia
Procedura montażu:
Membranę można układać swobodnie i mocować mechanicznie do podłoża lub
®
układać swobodnie z balastem, zgodnie z instrukcją montażu firmy Sika .
Połączenia membran muszą być zgrzewane za pomocą elektrycznych zgrzewarek
ręcznych (pistolety do zgrzewania i wałki dociskowe) lub automatycznych z
możliwością indywidualnego ustawienia i elektronicznej kontroli temperatury
zgrzewania (takie jak np. urządzenia: ręczne: Leister Triac PID / automatyczne:
Leister Twinny S / półautomatyczne: Leister Triac Drive).
Należy stosować Sarnafil® T Prep i Sarnafil® T Clean do przygotowania miejsc
zgrzewów i oczyszczenia zabrudzonych powierzchni membrany.
Parametry zgrzewania takie jak: prędkość i temperatura należy ustalić w
warunkach budowy przed przystąpieniem do prac.
Uwagi do stosowania /
Ograniczenia
Wszelkie prace instalacyjne muszą być wykonywane wykonawców z odpowiednim
doświadczeniem, wyszkolonych przez firmę Sika.
Wodoszczelność konstrukcji powinna zostać sprawdzona po zakończeniu prac
izolacyjnych zgodnie z wymaganiami specyfikacji zamawiającego.
®
Sikaplan WT 1200-16C nie nadaje się do zabezpieczania konstrukcji będących
pod stałym wpływem wód gruntowych o temperaturze powyżej +35°C.
Membrana nie jest odporna na promieniowanie UV i nie powinna być montowana w
miejscach stale narażonych na promieniowanie UV i działanie warunków
atmosferycznych.
Uwaga
Wszelkie podane dane techniczne bazują na próbach i testach laboratoryjnych.
Praktyczne wyniki pomiarów mogą nie być identyczne w związku z okolicznościami,
na które producent nie ma wpływu.
Sikaplan® WT 1200-16C
3/4
Ochrona zdrowia
i środowiska
Construction
Produkt ten jest wyrobem w rozumieniu Artykułu 3.3 Regulacji Komisji Europejskiej
Nr 1907/2006. Zgodnie z Artykułem 31 Regulacji Komisji Europejskiej
Nr 1907/2006 Karta Charakterystyki nie jest konieczna do wprowadzenia produktu
na rynek oraz do jego transportu. Produkt nie stwarza zagrożenia dla środowiska
naturalnego jeśli jest prawidłowo stosowany.
REACH
Przepisy Wspólnoty Europejskiej dotyczące chemikaliów i ich bezpiecznego
użycia (REACH: EC 1907/2006)
Materiał ten odpowiada wymaganiom w rozumieniu przepisu Regulacji Komisji
Europejskiej Nr 1907/2006. (REACH). Nie zawiera substancji, które mają skłonność
do uwalniania się z materiału w normalnych lub przewidywalnych warunkach jego
użycia. W związku z powyższym, nie ma obowiązku rejestracji ze względu na
substancje w materiale w rozumieniu Artykułu 7.1 Przepisu.
Na podstawie aktualnie posiadanej wiedzy, materiał ten nie zawiera SVHC
(substances of very high koncern = substancje bardzo wysokiej troski), według listy
propozycji opublikowanej przez European Chemicals Agency, w stężeniu większym
niż 0.1 % wagowo.
Warunki BHP
W przypadku prac prowadzonych w pomieszczeniach zamkniętych zapewnić
odpowiednią wentylację.
Ochrona środowiska
Odpady nadają się do recyklingu.
Uwagi prawne
Informacje, a w szczególności zalecenia dotyczące działania i końcowego
zastosowania produktów Sika są podane w dobrej wierze, przy uwzględnieniu
aktualnego stanu wiedzy i doświadczenia Sika i odnoszą się do produktów
składowanych, przechowywanych i używanych zgodnie z zaleceniami podanymi
przez Sika. Z uwagi na występujące w praktyce zróżnicowanie materiałów,
substancji, warunków i sposobu ich używania i umiejscowienia, pozostające
całkowicie poza zakresem wpływu Sika, właściwości produktów podane
w informacjach, pisemnych zaleceniach i innych wskazówkach udzielonych przez
Sika nie mogą być podstawą do przyjęcia odpowiedzialności Sika w przypadku
używania produktów niezgodnie z zaleceniami podanymi przez Sika. Użytkownik
produktu jest obowiązany do używania produktu zgodnie z jego przeznaczeniem
i zaleceniami podanymi przez firmę Sika. Prawa własności osób trzecich muszą
być przestrzegane. Wszelkie zamówienia są realizowane zgodnie z aktualnie
obowiązującymi Ogólnymi Warunkami Sprzedaży Sika, dostępnymi na stronie
internetowej www.sika.pl, które stanowią integralną część wszystkich umów
zawieranych przez Sika. Użytkownicy są obowiązani przestrzegać wymagań
zawartych w aktualnej Karcie Informacyjnej użytkowanego produktu. Kopię
aktualnej Karty Informacyjnej Produktu Sika dostarcza Użytkownikowi na jego
żądanie.
