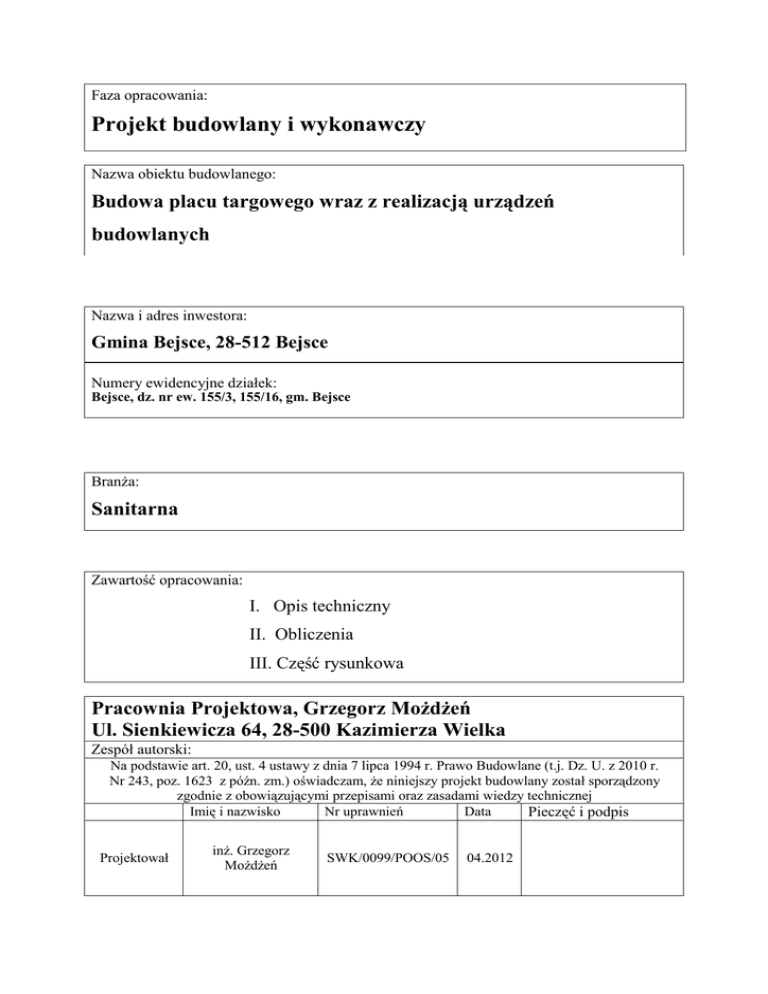

Projekt budowlany i wykonawczy

Faza opracowania:
Projekt budowlany i wykonawczy
Nazwa obiektu budowlanego:
Budowa placu targowego wraz z realizacją urządzeń
budowlanych
Nazwa i adres inwestora:
Gmina Bejsce, 28-512 Bejsce
Numery ewidencyjne działek:
Bejsce, dz. nr ew. 155/3, 155/16, gm. Bejsce
Branża:
Sanitarna
Zawartość opracowania:
I. Opis techniczny
II. Obliczenia
III. Część rysunkowa
Pracownia Projektowa, Grzegorz Możdżeń
Ul. Sienkiewicza 64, 28-500 Kazimierza Wielka
Zespół autorski:
Na podstawie art. 20, ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (t.j. Dz. U. z 2010 r.
Nr 243, poz. 1623 z późn. zm.) oświadczam, że niniejszy projekt budowlany został sporządzony
zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej
Imię i nazwisko
Nr uprawnień
Data
Pieczęć i podpis
Projektował
inż. Grzegorz
Możdżeń
SWK/0099/POOS/05
04.2012
I. Opis techniczny
1. Przedmiot i zakres opracowania
Przedmiotem opracowania są instalacje wody zimnej, ciepłej, kanalizacji sanitarnej
w projektowanym budynku szaletu oraz przyłącze wodociągowe i kanalizacyjne do
budynku szaletu oraz pawilonu handlowo-usługowego zlokalizowanych na działkach
nr ew. 155/3 i 155/16 w Bejscach
2. Instalacja wewnętrzna wodociągowa
W budynku szaletu nastąpi zapotrzebowanie wody na następujące cele:
•
sanitarno-higieniczne
•
porządkowe
2.1. Instalacja wody zimnej.
Woda zimna doprowadzona będzie z istniejącej sieci wodociągowej.
Woda zimna doprowadzona będzie do przyborów sanitarnych i urządzeń. Przewody
wodociągowe należy prowadzić ze spadkiem 3 ‰ do punktów odwodnień, które
stanowić będą punkty czerpalne.
2.2. Instalacja wody ciepłej.
Ciepła woda dla potrzeb higieniczno-sanitarnych i porządkowych przygotowywana
będzie w zasobnikowym elektrycznym podgrzewaczu wody poj. 50dm3. Przyłącza wody
do podgrzewacza powinny być wykonane w sposób umożliwiający łatwe odłączenie
urządzenia bez konieczności opróżniania instalacji z wody. Na zasilaniu zimną wodą
(przed zasobnikiem) musi być zainstalowana „grupa bezpieczeństwa” z membranowym
zaworem bezpieczeństwa.
Zaleca się stosowanie okresowej dezynfekcji instalacji w temp. 70oC
3. Instalacja kanalizacji sanitarnej
Kanalizacja sanitarna odprowadzać będzie ścieki sanitarne z urządzeń sanitarnych.
Poziomy kanalizacji prowadzone pod posadzką projektuje się z rur PVC, piony
i podejścia do przyborów sanitarnych z rur i kształtek PVC. Na pionach kanalizacyjnych
projektuje się zamontowanie czyszczaków z PVC. Odpowietrzenie pionów odbywać się
2
będzie rurami wywiewnymi z PVC. Poziomy kanalizacji sanitarnej w przejściach przez
ściany fundamentowe prowadzić w tulejach ochronnych stalowych.
Ścieki sanitarne odprowadzone będą do projektowanej sieci kanalizacji sanitarnej.
4. Materiały i wykonawstwo.
Instalację wodociągową wewnętrzną wody zimnej i ciepłej projektuje się z
następujących materiałów:
•
Rura wielowarstwowa typu PE-X/AL./PE-RT uniwersalna – połączenia
zaprasowywane
W instalacji wodociągowej projektuje się:
•
zawory odcinające kulowe;
•
baterie umywalkowe
•
bateria zlewozmywakowa
•
płuczki zbiornikowe
•
zawory
ćwierćobrotowe
przy
płuczkach
zbiornikowych
i
bateriach
umywalkowych
•
zawory czerpalne ze złączką do węża
Przewody wody zimnej i przewody wody ciepłej zaizolować otuliną izolacyjną
z pianki PE.
W przejściach przez ściany zastosować tuleje ochronne. Montaż rurociągów zgodnie
z wytycznymi producenta.
Przewody wodociągowe należy mocować do elementów konstrukcji budynku za
pomocą uchwytów stałych i podpór przesuwnych. Do mocowania rur należy stosować
uchwyty rurowe z wkładką systemową. Przy mocowaniu rurociągów w szachtach punkty
stałe powinny być lokalizowane tuż przy odgałęzieniach do przyborów. Kompensację
wydłużeń zapewnić w sposób naturalny poprzez zmian kierunków prowadzenia
przewodów, przy pomocy odpowiedniego rozmieszczenia punktów stałych, mocowania
uchwytów ślizgowych i podparcia bocznych odgałęzień. Mocowanie i montaż przewodów
należy wykonać wg instrukcji sporządzonej dla systemu.
Przejścia przewodami przez wewnętrzne ściany konstrukcyjne budynku należy wykonać
jako szczelne. Przejścia przewodów wodnych przez wewnętrzne przegrody budowlane
3
prowadzić w tulejach ochronnych o średnicy większej o 2 dymensje od średnicy
przewodu.
Zakłada
się,
doprowadzona
że
woda
odpowiada
warunkom
określonym
w Rozporządzeniu Ministra Zdrowia z dnia 29 marca 2007 r. w sprawie jakości wody
przeznaczonej do spożycia przez ludzi. (Dz. U. Nr 61, poz. 417).
Zestawienie materiałów znajdujące się w części obliczeniowej jest informacyjne.
Instalację kanalizacji sanitarnej wykonać z rur i kształtek PVC. Na pionach projektuje
się czyszczaki i rury wywiewne.
W instalacji kanalizacyjnej projektuje się następujące przybory:
•
Umywalki z syfonem
•
Zlewozmywak z blachy stalowej nierdzewnej z syfonem z PVC
•
Miski ustępowe
•
Wpusty podłogowe dn50
Dopuszcza
się
zastosowanie
innych
urządzeń
i
materiałów
niż
dobrane
w projekcie z zachowaniem parametrów technicznych.
Piony kanalizacyjne należy zabudować. Podejścia wodociągowe i kanalizacyjne do
urządzeń sanitarnych należy prowadzić w bruzdach ściennych pod glazurą lub w izolacji
pod podłogą.
Połączenia rur nie mogą zostać wykonane w miejscach przejścia kanalizacji przez
przegrody.
Podczas montażu instalacji należy pamiętać o kompensacji rurociągów pionowych jak
i poziomych podwieszonych (kielichy kompensacyjne), oraz o stosowaniu punktów
stałych jak i podpór przesuwnych.
Mocowanie rur przy pomocy obejm zaciskowych z regulacją. Mocowanie do ścian
i stropów przy pomocy kołków rozporowych. Wszystkie obejmy zostaną wyposażone
w izolację akustyczną.
4
5. Instalacja wentylacyjna
Wentylacja wywiewna w projektowanym budynku toalety publicznej realizowana będzie za
pomocą wentylatorów łazienkowych z czujnikiem ruchu zamontowanych w każdej z kabin.
Wydajność każdego wentylatora min. 50m3/h. Sterowanie wentylatora powinno umożliwiać
ustawienie opóźnienia czasu wyłączenia wentylatora.
6. Opis projektowanych podłączeń.
6.1. Doprowadzenie wody.
Projektowane przyłącza wodociągowe przebiegać będą od istniejącej sieci φ 90.
Przyłącza zaraz po włączeniu do istniejącego wodociągu za pomocą nawiertki
zaopatrzone będą w zasuwy odcinające miękkouszczelniające Dn 40 z obustronnym złączem
ISO z obudową teleskopową i skrzynką uliczną sztywną ciężką. Podłączenia wykonane będą
za pomocą rur PE o średnicy φ40mm.
Przyłącza wodociągowe zakończone będą betonowymi studzienkami wodomierzowymi.
Przejście przez ścianę studzienki wykonać należy w rurze ochronnej stalowej.
Rurociąg układany będzie na podsypce piaskowej grubości 10 cm oraz z obsypką ochronną
30 cm ponad wierzch rury. Powyżej tej warstwy zasyp gruntem rodzimym, nie zawierającym
grud ani kamieni. Głębokość posadowienia średnio 1,5 m p.p.t. Wodomierze skrzydełkowe
JS-2,5 zainstalowane będą w projektowanych studzienkach wodomierzowych. Zestawy
wodomierzowe winny być wyposażone w zawory antyskażeniowe i filtry siatkowe.
Zakłada się, że doprowadzona woda odpowiada warunkom określonym w Rozporządzeniu
Ministra Zdrowia z dnia 29 marca 2007 r. w sprawie jakości wody przeznaczonej do spożycia
przez ludzi. (Dz. U. Nr 61, poz. 417).
Wzdłuż przyłączy wodociągowych należy ułożyć na głębokości 0,3 m. p.p.t. taśmę
ostrzegawczą koloru niebieskiego z wkładką metalową oraz oznakować tabliczkami
informacyjnymi z domiarami.
6.2. Odprowadzenie ścieków.
Ścieki sanitarne z projektowanych budynków będą odprowadzone poprzez przyłącze do
projektowanej sieci kanalizacji sanitarnej. Sieć kanalizacji sanitarnej zostanie wykonana wg.
odrębnego opracowania.
Kanały z rur z tworzyw sztucznych należy układać i montować wg instrukcji podanej
przez Producenta. Ogólne zasady układania rur z tworzyw sztucznych podano w niniejszym
opisie.
5
Kanały z rur PCV należy układać na przygotowanym podłożu (podsypce) z piasku
o grubości warstwy min. 0,10m. Podłoże powinno być tak wyprofilowane, aby rura
spoczywała na nim 1/4 swojej powierzchni.
Łączenie rur należy wykonać stosując połączenia kielichowe (rury kielichowe, nasuwki
kielichowe) wciskane z odpowiednio wyprofilowanym pierścieniem gumowym (uszczelką).
Ułożone odcinki kanałów przed zasypaniem powinny być poddane badaniom w zakresie
szczelności na eksfiltrację ścieków do gruntu i infiltrację wód gruntowych do kanału. Próbę
szczelności kanału należy wykonać wg. normy PN-92/B-10735 „Kanalizacja. Przewody
kanalizacyjne. Wymagania i badania przy odbiorze”.
Użyty materiał i sposób wykonania zasypu kanału nie mogą spowodować uszkodzenia
ułożonego przewodu. Przewiduje się zasyp ułożonych kanałów piaskiem lub piaskiem
z domieszką żwiru warstwą grubości 0,30m (warstwa ochronna) ponad wierzch rury. Zasypkę
należy zagęścić ubijakiem po obydwu stronach kanału lub zgęścić hydraulicznie.
7. Średnica, długość, materiał.
Przyłącze wodociągowe do szaletu zostanie wykonane z rur PE φ 40mm PN10.
Długość projektowanego przyłącza φ40 mm wynosi: L=11,0 m.
Przyłącze wodociągowe do pawilonu handlowo-usługowego zostanie wykonane z rur PE
φ 40mm PN10.
Długość projektowanego przyłącza φ40 mm wynosi: L=13,5 m.
Przykanalik kanalizacji sanitarnej do szaletu zostanie wykonany z rur PCV φ160
Długość projektowanego przykanalika φ160mm wynosi: L=19,0 m.
Przykanalik kanalizacji sanitarnej do pawilony handlowo-usługowego zostanie wykonany
z rur PCV φ160
Długość projektowanego przykanalika φ160mm wynosi: L=29,0 m.
8. Roboty ziemne.
Roboty ziemne należy prowadzić wg normy PN-B-06050. Całość robót prowadzić
zgodnie z przedmiotową dokumentacją, warunkami technicznymi wykonania i odbioru
robót budowlano montażowych część II.
6
Podczas wykonywania robót należy zwrócić szczególną uwagę na zabezpieczenie
wykopów i terenu podczas realizacji.
9. Uwagi końcowe.
1) Wykonanie instalacji wewnętrznych i przyłączy musi być zgodne z niniejszą
dokumentacją z zachowaniem podanych średnic, spadków wg profili załączonych do
niniejszego projektu oraz zgodnie z przepisami obowiązującego prawa budowlanego,
normami i sztuką budowlaną.
2) Przy wykonywaniu robót budowlanych należy, stosować wyroby budowlane, które
zostały dopuszczone do obrotu i powszechnego lub jednostkowego stosowania
w budownictwie.
3) Montażu urządzeń dokonać zgodnie z dokumentacjami techniczno-ruchowymi
4) Rysunki i część opisowa są dokumentami wzajemnie się uzupełniającymi. Wszystkie
elementy ujęte w specyfikacji (opisie), a nie ujęte na rysunkach lub ujęte na
rysunkach a nie ujęte w specyfikacji winne być traktowane tak jakby były ujęte
w obu.
5) Wszystkie elementy nie ujęte w niniejszym opracowaniu (opis, specyfikacja, rysunki)
a zdaniem Wykonawcy niezbędne do prawidłowego działania instalacji nie zwalnia
Wykonawcy z ich zamontowania i dostarczenia
6) Instalacje sanitarne po zakończeniu prac mają być kompletne, spełniające założenia
projektowe i gotowe do eksploatacji.
7) W opisie podany wykaz firm – producentów materiałów i urządzeń należy traktować
jako przykładowy i stanowiący podstawę w oparciu o którą zaprojektowano
instalacje. Dopuszcza się zastosowanie innych materiałów i urządzeń (w uzgodnieniu
z Inwestorem i projektantem) o parametrach nie niższych niż podano w opisie.
8) Do zakresu prac Wykonawcy wchodzą próby, regulacja i uruchomienia urządzeń
i instalacji wg obowiązujących norm i przepisów oraz oddanie ich do użytkowania
lub eksploatacji zgodnie z obowiązującą procedurą.
9) Zestawienia materiałów zawarte w części obliczeniowej mają charakter orientacyjny
i nie mogą stanowić podstaw do szczegółowego zamówienia.
7
II. Obliczenia
1. Instalacja wodociągowa
Obliczenia hydrauliczne instalacji wodociągowej wewnętrznej wykonano programem
Instal SanT. Skrócone wyniki obliczeń zamieszczono w niniejszym opracowaniu.
8
III. Część rysunkowa
1. Instalacja wodociągowa – rzut
2. Instalacja wodociągowa – rozwinięcie
3. Instalacja kanalizacyjna – rzut
4. Instalacja kanalizacyjna – rozwinięcie
5. Przyłącze wodociągowe do szaletu - profil
6. Przyłącze wodociągowe do pawilonu handlowego - profil
7. Przyłącze kanalizacyjne do szaletu - profil
8. Przyłącze kanalizacyjne do pawilonu handlowego - profil
9. Studzienka wodomierzowa
10. Studzienka rewizyjna z PVC
skala 1:100
skala 1:100
skala 1:100
skala 1:100
skala 1:100/500
skala 1:100/500
skala 1:100/500
skala 1:100/500
schemat
schemat
9
