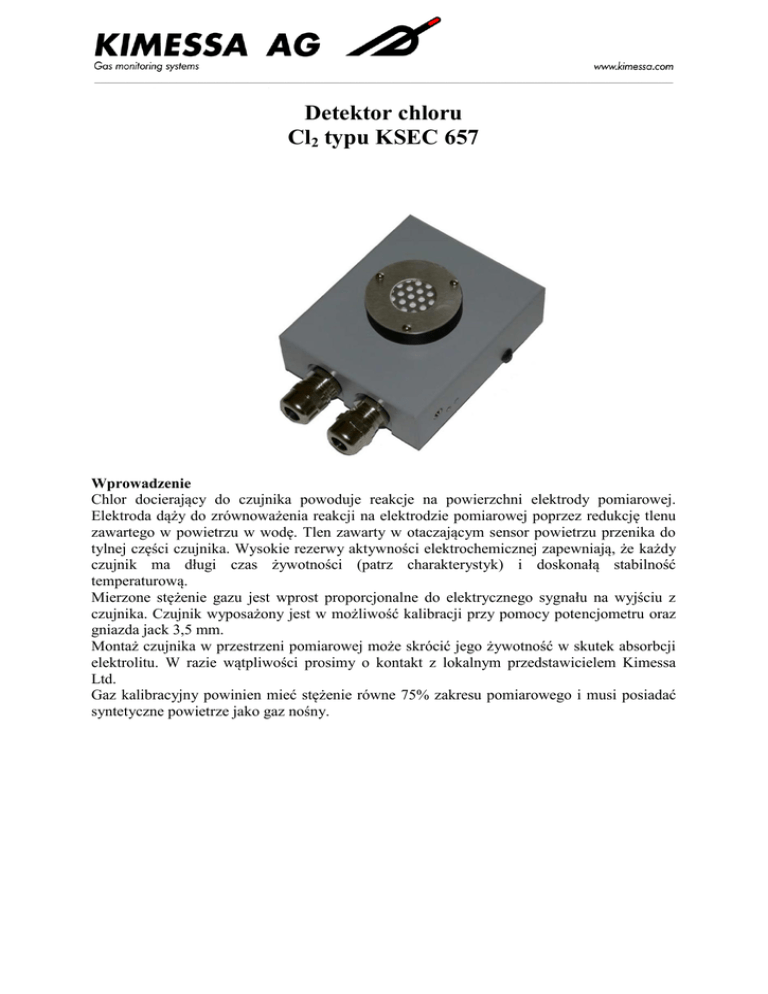

Detektor chloru Cl2 typu KSEC 657

Detektor chloru
Cl2 typu KSEC 657
Wprowadzenie
Chlor docierający do czujnika powoduje reakcje na powierzchni elektrody pomiarowej.
Elektroda dąży do zrównoważenia reakcji na elektrodzie pomiarowej poprzez redukcję tlenu
zawartego w powietrzu w wodę. Tlen zawarty w otaczającym sensor powietrzu przenika do
tylnej części czujnika. Wysokie rezerwy aktywności elektrochemicznej zapewniają, że każdy
czujnik ma długi czas żywotności (patrz charakterystyk) i doskonałą stabilność
temperaturową.
Mierzone stężenie gazu jest wprost proporcjonalne do elektrycznego sygnału na wyjściu z
czujnika. Czujnik wyposażony jest w możliwość kalibracji przy pomocy potencjometru oraz
gniazda jack 3,5 mm.
Montaż czujnika w przestrzeni pomiarowej może skrócić jego żywotność w skutek absorbcji
elektrolitu. W razie wątpliwości prosimy o kontakt z lokalnym przedstawicielem Kimessa
Ltd.
Gaz kalibracyjny powinien mieć stężenie równe 75% zakresu pomiarowego i musi posiadać
syntetyczne powietrze jako gaz nośny.
Parametry czujnika
Czułość:
Maksymalne przeciążenie
Standardowa kalibracja
Czas reakcji
Temperatura pracy
Czas rozruchu po regeneracji
Zakres ciśnień
Zakres wilgotności względnej
Czułość statyczna
Długotrwały dryft wyjściowy
Żywotność w temperaturze
20°C
Reakcja na inne gazy
1 ppm
100 ppm/liniowo
0…10ppm/0…50ppm
Maks. 30 sekund
-10°C …+40°C
Gaz testowy
Chlor Cl2
Koncentracja
gazu
10 ppm
Wyświetlana wartość
stężenie CL2
10 ppm
Dwutlenek węgla CO2
5000 ppm
0 ppm
Tlenek węgla CO
220 ppm
0 ppm
Propan C3H8
1 Vol. %
0 ppm
Maks. 1 h
Dwutlenek siarki SO2
10 ppm
0ppm
±10% ciśnienia
atmosferycznego
15…90% bez
kondensacji
brak
Dwutlenek azotu NO2
10 ppm
10 ppm
0 ppm
0 ppm
1 Vol %
0 ppm
Tlenek azotu
Wodór
2%/miesiąc
Min. rok (zależnie od
warunków)
Specyfikacja elektryczna czujnika
Okablowanie
Zasilanie
Pobór prądu
Wyjście
Temperatura pracy
4-przewodowe,
ekranowane
16,0 …30 V DC
Maks. 60mA
cyfrowe, bus-sygnał.
-40…+85°C
SERWIS (OBSŁUGA)
Raz zainstalowany detektor wymaga jedynie rutynowej
kalibracji. Kalibracja jest zalecana co najmniej 1 raz na 6
miesięcy.
Wymiary
Widok z boku
0,4 – 3,0 V DC
Gniazdo jack
3,5 mm
Potencjometr zero
Potencjometr wzmocnienia
Przedstawiciel w Polsce
84-200 Wejherowo, ul. Kościuszki 6
tel. +48 58 679 40 57, fax. +48 58 600 83 69
www.mechvent.pl
[email protected]
