kino Ciechocinek - opis instalacji el. - Ciechocinek

1

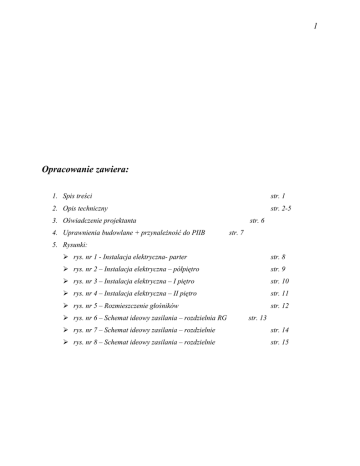

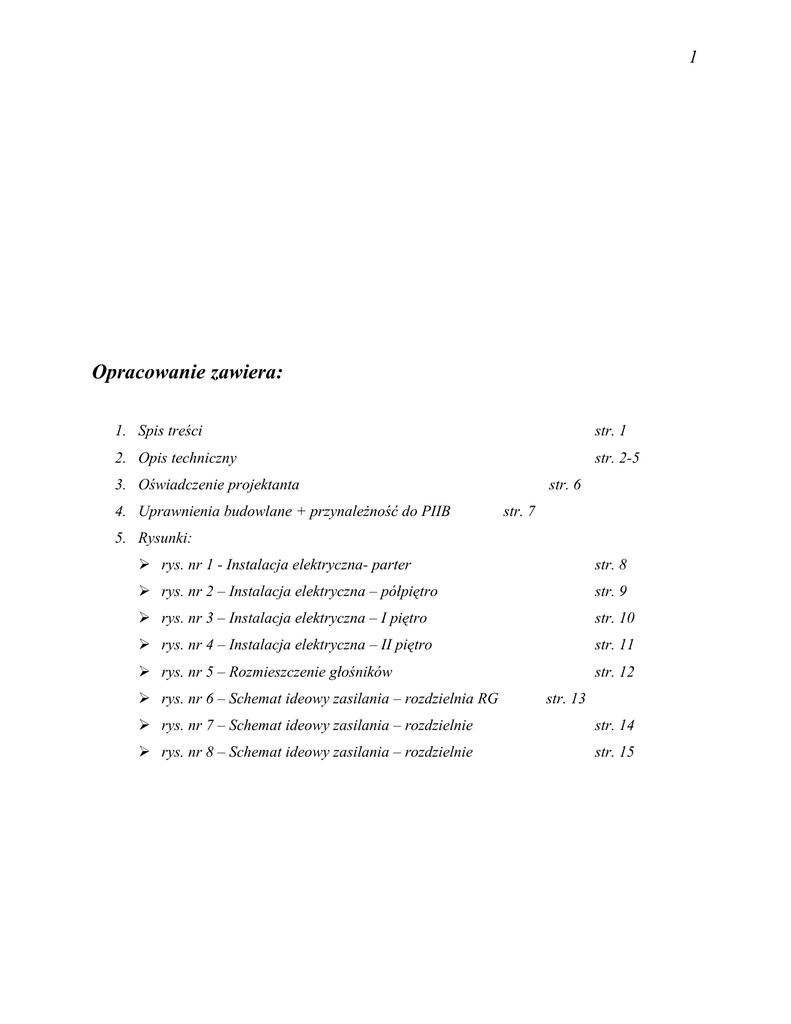

Opracowanie zawiera:
1. Spis treści
str. 1
2. Opis techniczny
str. 2-5
3. Oświadczenie projektanta
4. Uprawnienia budowlane + przynależność do PIIB
str. 6
str. 7
5. Rysunki:
 rys. nr 1 - Instalacja elektryczna- parter
str. 8
 rys. nr 2 – Instalacja elektryczna – półpiętro
str. 9
 rys. nr 3 – Instalacja elektryczna – I piętro
str. 10
 rys. nr 4 – Instalacja elektryczna – II piętro
str. 11
 rys. nr 5 – Rozmieszczenie głośników
str. 12
 rys. nr 6 – Schemat ideowy zasilania – rozdzielnia RG
str. 13
 rys. nr 7 – Schemat ideowy zasilania – rozdzielnie
str. 14
 rys. nr 8 – Schemat ideowy zasilania – rozdzielnie
str. 15
2
Opis techniczny
1. Podstawa opracowania
Projekt opracowano na podstawie:
zlecenia Inwestora
projektu budowlanego
obowiązujących norm i przepisów
2. Zakres opracowania
Projekt obejmuje wykonanie instalacji elektrycznej w obiekcie:
rozbudowa kina „ZDRÓJ” oraz zmiana sposobu użytkowania na Miejskie Centrum Kultury
Żelaznej w Ciechocinku dz. nr 511/8.
Inwestor: Urząd Miejski w Ciechocinku ul. Kopernika 19, 87-820 Ciechocinek
3. Zasilanie projektowanych obwodów
Projektowane obwody wyprowadzone są z projektowanych rozdzielni:
 RG – rozdzielnia główna
 R1, R2 – rozdzielnie zlokalizowane
na parterze budynku, z których zasilane będą
oświetlenie i gniazda
 RK – rozdzielnia kotłowni
 RS – rozdzielnia sceny
 RP – rozdzielnia projektorowi.
Zasilanie rozdzielni RG odbywać się będzie ze złącza kablowego kablem
mm2..
Rozdzielnie wykonać zgodnie ze schematami ideowymi (rys. nr 13, 14, 15).
Wielkości zabezpieczeń oraz przekroje przewodów zgodnie z rysunkami.
Lokalizacja rozdzielni zgodnie z rysunkami.
YKY 5x50
3
Dla rozdzielni RG zaprojektowano wyłącznik p.pożarowy. Lokalizacja wyłącznika zgodnie z rys.
nr 1.
4. Instalacje
4.1. Instalacja oświetleniowa
Instalację oświetleniową wykonać zgodnie z rysunkami nr 1, 2, 3, 4.
Instalacje wykonać w tynku przewodem YDY 3x1,5 mm2. Typy zastosowanych opraw podano na
rysunkach. Wyłączniki montować na wysokości 1,5 m.
Stosować osprzęt wtynkowy, w sanitariatach wtynkowy szczelny.
Oprawy, dla których przewidziano moduły awaryjne, oznaczono na rysunkach symbolem AW.
4.2. Instalacja gniazd
Instalację należy wykonać zgodnie z rysunkiem nr 1, 2, 3, 4.
Instalację gniazd wykonać w tynku.
Gniazda zasilić przewodem YDY 3x2,5mm2. Stosować gniazda wtynkowe,
w
sanitariatach wtynkowe szczelne.
Wszystkie gniazda ze stykiem ochronnym.
Gniazda montować na wysokości 0,3 m od podłoża.
4.3. Instalacja wentylacji
W skład instalacji wentylacji wchodzą:
- klimatyzatory KL1 i KL2 (2 szt. na parterze)
- centrala wentylacyjna CW zlokalizowana na dachu
- centrala klimatyzacyjna CK zlokalizowana na dachu budynku.
Zasilanie klimatyzatorów odbywać się będzie z rozdzielni R2, zasilanie centrali wentylacyjnej i
centrali klimatyzacyjnej z rozdzielni RG.
4
Zasilanie central wentylacyjnej i klimatyzacyjnej odbywać się będzie z rozdzielni zasilającosterujących dostarczanych razem z centralami.
4.4. Instalacja kotłowni
Dla zasilania odbiorów technologicznych w kotłowni zaprojektowano rozdzielnię RK. Z
rozdzielni zasilana będzie kaseta sterująca kotła, z której wyprowadzone będą obwody zasilania
pomp i zaworów.
4.5. Oświetlenie sali kinowej
Oświetlenie Sali kinowej zasilane będzie poprzez układ regulacji oświetlenia zlokalizowany w
pomieszczeniu projektorowni. Układ zasilany będzie
z rozdzielni RP.
4.6. Instalacja urządzeń audio i video
Urządzenia audio i video zamontowane będą w pomieszczeniu projektorowi. Zasilanie urządzeń
odbywać się będzie z rozdzielni RP.
5. Instalacja odgromowa
Na budynku istnieje instalacja odgromowa. Dodatkowo należy wykonać zwody pionowe przy
urządzeniach montowanych na dachu (centrale CW i CK).
Należy dokonać przeglądu instalacji, wykonać ewentualne naprawy oraz dokonać pomiarów
instalacji. Rezystancja uziemienia Rz ≤ 10 Ω.
5. Ochrona od porażeń
Jako ochronę od porażeń zastosowano:
SAMOCZYNNE ODŁĄCZENIE W UKŁADZIE TN-C-S.
Ochronie podlegają styki ochronne gniazd wtykowych oraz metalowe obudowy urządzeń.
5
Dla wszystkich obwodów zasilanych z rozdzielni zastosowano wyłączniki
różnicowo-prądowe o prądzie różnicowym 30 mA.
W obiekcie należy wykonać połączenie wyrównawcze główne GSW.
Główną szynę wyrównawczą zlokalizować w kotłowni.
6. Uwaga końcowa
Całość instalacji wykonać zgodnie z obowiązującymi przepisami i normami.
Po wykonaniu instalacji należy wykonać pomiary skuteczności ochrony p.porażeniowej oraz
izolacji obwodów.
Uwaga:
Zestawienie materiałów znajduje się w części kosztowej.
Włocławek 10 kwiecień 2009
Oświadczenie
Niniejszym oświadczam, że projekt budowlany instalacji elektrycznej
obiekcie:
w
6
rozbudowa kina „ZDRÓJ” oraz zmiana sposobu użytkowania na Miejskie Centrum Kultury
Żelaznej w Ciechocinku dz. nr 511/8.
Inwestor: Urząd Miejski w Ciechocinku ul. Kopernika 19, 87-820 Ciechocinek,
sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
Projektant:
Sprawdzający:
mgr inż. Józef Zyska
upr. 253/72 Bg
specjalność: instalacje
i urządzenia elektryczne
KUP/IE/0922/03
Podstawa prawna: art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo Budowlane (tekst jednolity
Dz. U. z 2003 r. Nr 207, poz. 2016 z późniejszymi zmianami).
