zawartość opracowania

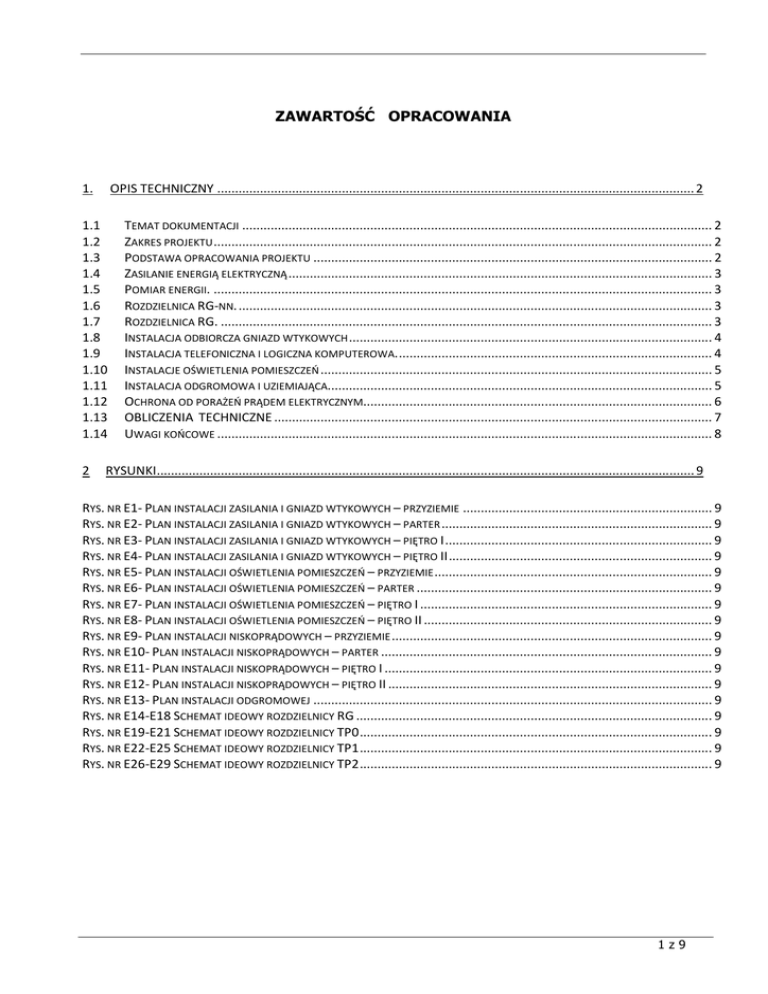

ZAWARTOŚĆ OPRACOWANIA
OPIS TECHNICZNY ...................................................................................................................................... 2
1.
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
2
TEMAT DOKUMENTACJI .................................................................................................................................... 2
ZAKRES PROJEKTU ............................................................................................................................................ 2
PODSTAWA OPRACOWANIA PROJEKTU ................................................................................................................ 2
ZASILANIE ENERGIĄ ELEKTRYCZNĄ ....................................................................................................................... 3
POMIAR ENERGII. ............................................................................................................................................ 3
ROZDZIELNICA RG-NN. ..................................................................................................................................... 3
ROZDZIELNICA RG. .......................................................................................................................................... 3
INSTALACJA ODBIORCZA GNIAZD WTYKOWYCH ...................................................................................................... 4
INSTALACJA TELEFONICZNA I LOGICZNA KOMPUTEROWA. ........................................................................................ 4
INSTALACJE OŚWIETLENIA POMIESZCZEŃ .............................................................................................................. 5
INSTALACJA ODGROMOWA I UZIEMIAJĄCA............................................................................................................ 5
OCHRONA OD PORAŻEŃ PRĄDEM ELEKTRYCZNYM.................................................................................................. 6
OBLICZENIA TECHNICZNE ........................................................................................................................... 7
UWAGI KOŃCOWE ........................................................................................................................................... 8
RYSUNKI ....................................................................................................................................................... 9
RYS. NR E1- PLAN INSTALACJI ZASILANIA I GNIAZD WTYKOWYCH – PRZYZIEMIE ...................................................................... 9
RYS. NR E2- PLAN INSTALACJI ZASILANIA I GNIAZD WTYKOWYCH – PARTER ............................................................................ 9
RYS. NR E3- PLAN INSTALACJI ZASILANIA I GNIAZD WTYKOWYCH – PIĘTRO I ........................................................................... 9
RYS. NR E4- PLAN INSTALACJI ZASILANIA I GNIAZD WTYKOWYCH – PIĘTRO II .......................................................................... 9
RYS. NR E5- PLAN INSTALACJI OŚWIETLENIA POMIESZCZEŃ – PRZYZIEMIE .............................................................................. 9
RYS. NR E6- PLAN INSTALACJI OŚWIETLENIA POMIESZCZEŃ – PARTER ................................................................................... 9
RYS. NR E7- PLAN INSTALACJI OŚWIETLENIA POMIESZCZEŃ – PIĘTRO I .................................................................................. 9
RYS. NR E8- PLAN INSTALACJI OŚWIETLENIA POMIESZCZEŃ – PIĘTRO II ................................................................................. 9
RYS. NR E9- PLAN INSTALACJI NISKOPRĄDOWYCH – PRZYZIEMIE .......................................................................................... 9
RYS. NR E10- PLAN INSTALACJI NISKOPRĄDOWYCH – PARTER ............................................................................................. 9
RYS. NR E11- PLAN INSTALACJI NISKOPRĄDOWYCH – PIĘTRO I ............................................................................................ 9
RYS. NR E12- PLAN INSTALACJI NISKOPRĄDOWYCH – PIĘTRO II ........................................................................................... 9
RYS. NR E13- PLAN INSTALACJI ODGROMOWEJ ................................................................................................................ 9
RYS. NR E14-E18 SCHEMAT IDEOWY ROZDZIELNICY RG .................................................................................................... 9
RYS. NR E19-E21 SCHEMAT IDEOWY ROZDZIELNICY TP0 ................................................................................................... 9
RYS. NR E22-E25 SCHEMAT IDEOWY ROZDZIELNICY TP1 ................................................................................................... 9
RYS. NR E26-E29 SCHEMAT IDEOWY ROZDZIELNICY TP2 ................................................................................................... 9
1z9
1. OPIS TECHNICZNY
1.1
Temat dokumentacji
Tematem dokumentacji jest projekt budowlano wykonawczy wymiany
wewnętrznych instalacji elektrycznych zasilania, gniazd wtyczkowych i oświetlenia
pomieszczeń w budynku nr 1 kompleksu wojskowego należącego do Jednostki
Wojskowej nr 4620. Budynek znajduje się przy ul. Okólnej 37 w Toruniu.
1.2
Zakres projektu
Instalacje oświetlenia, zasilania i gniazd wtyczkowych, sieć komputerowa i
telefoniczna, oraz instalacja odgromowa wraz z zasilaniem z istniejącego złącza
kablowego ZK.
1.3
Podstawa opracowania projektu
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Zakres robót zlecony przez Inwestora.
Plany budowlane obiektu.
Uzgodnienia międzybranżowe.
Obwiązujące normy i przepisy.
Uzgodnień z Inwestorem odnośnie zasilania obiektu;
Wizja lokalna, oraz inwentaryzacja instalacji;
Projekt technologii obiektu;
Wytycznych do projektu uzyskanych od Inwestora,
Polska Norma – PN-IEC-060364-4-41- 2009r. „Ochrona dla zapewnienia
bezpieczeństwa – Ochrona przed porażeniem elektrycznym”,
Polska Norma – PN-IEC-60364-4-43- 1999r. „Ochrona przed prądem
przetężeniowym”
PN-IEC-60364-4-443: 2006 „Ochrona przed przepięciami atmosferycznymi lub
łączeniowymi”,
PN-EN 62305:2008-2009 – „Ochrona odgromowa” część 1,2,3,4,
PN-EN 12464-1 :2004 – „Oświetlenie wnętrz światłem elektrycznym”,
PN-EN 50172:2005 - „Systemy awaryjnego oświetlenia ewakuacyjnego”,
PN-EN 1838:2005 - „Oświetlenie awaryjne”,
Katalogów opraw oświetleniowych,
Katalogów obudów, wyłączników, aparatury modułowej „Legrand,
PN-IEC-60364-5-523: 2001, oraz katalog kabli i przewodów Fabryka Kabli
„Telefonika” – obciążalność prądowa przewodów,
obowiązujące przepisy PBiUE.
2z9
1.4
Zasilanie energią elektryczną
Istniejącą wewnętrzną linię zasilającą WLZ budynku poprowadzoną z istniejącego
złącza kablowego ZK znajdującego się pod schodami wejściowymi należy wymienić.
Od złącza do projektowanej rozdzielnicy RG należy ułożyć nową linię wykonaną
kablem 5x YKY 1x50mm2 ułożoną w rurze DVK-50 pod tynkiem. W złączu
zamontować wkładki 3x WTN-125A/gG.
1.5
Pomiar energii.
Nie przewiduje się wymiany układu pomiarowego dla niniejszej rozbudowy.
Układ pomiarowy znajduje się w rozdzielnicy RG-nn istniejącej abonenckiej stacji
transformatorowej.
1.6
Rozdzielnica RG-nn.
W istniejącej rozdzielnicy RG-nn należy zamontować przed wyłącznikiem LO-400A
dodatkowy kompaktowy wyłącznik główny prądu całego budynku nr 13.
1.7
Rozdzielnica RG.
Rozdzielnicę RG budynku należy zabudować w pomieszczeniu komunikacji na
parterze budynku. Z tablicy RG zasilane będą obwody oświetlenia
i gniazd wtyczkowych, tablice piętrowe TP..., oraz urządzenia wentylacyjne
technologiczne i użytkowe.
Dobrano szafę prod. „LEGRAND” typ XL-160. Szafę należy zabudować podtynkowo
w ścianie.
Elementy modułowe systemu szynowego należy zabudować na szynach TH-35 tak
jak pokazano na rysunku.
Wyposażenie tablic stanowić będą: główny wyłącznik DPX-160/125A, wyłączniki
różnicowoprądowe P312, P302 na prądy przemienne i pulsujące wyprostowane
In=25A; ∆I=30mA-AC, rozłączniki bezpiecznikowe typu R303, wyłączniki
instalacyjne typu S300. Szczegóły wyposażenia rozdzielnicy pokazano na
schematach elektrycznych. Dla ochrony przeciwprzepięciowej przewidziano montaż
ochronnika przepięciowego 70kA/2,5kV „B+C”.
Rozłącznik DPX-160/125A wyposażony będzie w cewkę wybijakową wzrostową WW230V-AC. Na zewnętrznej ścianie budynku przy wejściu głównym należy
zamontować przycisk P-POŻ wyposażony w styk zwierny powodujący po naciśnięciu
wyłączenie prądu w tablicy RG. Do przycisku doprowadzony będzie przewód typu
HDGs 3x1,5mm2 o wytrzymałości ognioodpornej 90min.
Rozmieszczenie, typy, oraz rodzaje przewodów i osprzętu pokazano na planach.
Po wykonaniu instalacji należy wykonać stosowne pomiary.
3z9
1.8
Instalacja odbiorcza gniazd wtykowych
Gniazda wtykowe 230V zasilić należy przewodami kabelkowymi typu YDYpżo
3x2,5mm2, bez stosowania puszek rozgałęźnych. Łączenie odcinków przewodów
wykonać należy na przystosowanych do tego zaciskach gniazd wtykowych.
Ciągi instalacyjne układać należy pod tynkiem wg załączonych planów instalacji.
W pomieszczeniach zastosowano osprzęt firmy Kontakt Simon. Typy wyłączników i
gniazd zaprojektowanych w pomieszczeniach pokazano na planach.
Gniazda wtykowe montować należy na wysokości 0,2m. Gniazda 230V należy tak
usytuować, aby zacisk fazowy był z lewej strony, a zacisk ochronny u góry.
1.9
Instalacja telefoniczna i logiczna komputerowa.
W pomieszczeniach projektuje się logiczną sieć komputerową, oraz instalację
telefoniczną. Nową sieć należy wykonać wg planów nr E9 - E12. Punkty PEL
(elektryczno-logiczne) składać się będą z dwóch gniazd komputerowych RJ-45 kat.
5e i dwóch gniazd 230V. Jedno gniazdo RJ-45 podłączone będzie do sieci
komputerowej, a drugie gniazdo do instalacji telefonicznej. Zaprojektowano
uniwersalne rozwiązanie budowy sieci komputerowej z możliwością wykorzystania
zamiennie gniazd RJ-45 jako komputerowe lub telefoniczne przez przełączanie
kablami krosowymi na patchpanelach adresów linii.
Zaprojektowano system okablowania strukturalnego charakteryzujący się
uniwersalnością i nowoczesnością, gwarantujący dostosowanie się do wymogów
okablowania strukturalnego nie tylko dzisiaj, ale i w przyszłości.
W skład systemu okablowania strukturalnego wchodzą elementy pasywne
wykonane w technologii miedzianej.
Ze względu na bezpieczeństwo transmisji oraz w celu zminimalizowania
oddziaływania zakłóceń szczególnie w miejscach dużego natężenia kabli
transmisyjnych i nakładania się różnych instalacji prądowych, zastosowano
okablowanie poziome w wersji kat. 5e.
Jako medium transmisyjne zastosowano kabel typu UTP kat. 5e o średnicy żyły 23
AWG, gwarantując tym samym duży zapas przesyłu sygnału na ewentualne przyszłe
aplikacje. Kabel spełnia wymagania stawiane komponentom kategorii 5e przez
najnowsze, obowiązujące specyfikacje norm, równocześnie zapewniając pełną
zgodność z poniższymi kategoriami okablowania:
IEC 60332-1 i EN 50266-2-1 – palność
IEC 60754-2 i EN 50267 – bezkorozyjność
IEC 61034 i EN 50268 - gęstość zadymienia
ANSI/TIA/EIA-568-B.2-1: June 2002
Uzupełnienie normy amerykańskiej ANSI/TIA/EIA-568-B z roku 2001 ustanowione
przez TR-42.7, opisujące wymagania odnoszące się do miedzianych systemów
okablowania strukturalnego kategorii 6. Obejmuje szczegółowy opis weryfikacji
komponentów kategorii 6 metodą De-Embedded Testing.
PN-EN 50173-1 + AC: 2003
Technika informatyczna Systemy okablowania strukturalnego Część 1: Wymagania
ogólne i strefy biurowe
4z9
ANSI/TIA/EIA-568-B
ISO/IEC 11801 Second Edition 2002-09
EN 50173-1 Second Edition November 2002
Zastosowane gniazda RJ45 systemu np. Schrack Net charakteryzują się wydajnością
kategorii 5e (w odniesieniu do komponentu), co jest potwierdzone niezależnym
certyfikatem wydanym przez niezależne laboratorium badawcze GHMT. Złącze RJ 45
jest zarabiane przy użyciu narzędzi, zapewniających odpowiednie zapasy
parametrów transmisyjnych i ich powtarzalność w procesie zarabiania. Moduły
keystone kat. 5e będą montowane w adapterach mosaic z klapkami antykurzowymi.
Te same moduły keystone są montowane także w 19” panelu krosowym 48xRJ45
zapewniając spójność i jednolitość systemu, a co za tym idzie wysokie parametry
całego systemu.
W projektowanych szafach krosowych 19” należy zamontować patchpanele 48xRJ45
dla sieci komputerowej, oraz panele 48xRJ45 dla sieci telefonicznej.
Szafę należy wyposażyć w panele porządkowe 1U poziome, panele pionowe, oraz
kable krosowe UTP kat 5e.
W szafie zabudowany będzie awaryjny zasilacz UPS 1500VA.
Specyfikację szafy pokazano na planie.
Przyłącze światłowodowe nie jest objęte niniejszym opracowaniem.
1.10 Instalacje oświetlenia pomieszczeń
W budynku zaprojektowano oświetlenie oprawami świetlówkowymi. Do opraw
doprowadzić przewody YDYżo 3,4,5x1,5mm2 układane pod tynkiem.
Osprzęt instalacyjny podtynkowy firmy Kontakt Simon montować na wysokości
1,2m od posadzki.
W pomieszczeniach mokrych zastosowano osprzęt szczelny IP44.
1.10.2.OŚWIETLENIE AWARYJNE – OŚWIETLENIE EWAKUACYJNE
W obiekcie przewidziano instalację oświetlenia ewakuacyjnego, które będzie
realizowane za pomocą wydzielonych opraw oświetleniowych w instalacji
oświetlenia ogólnego, wyposażonych w 2 godzinny moduł światła awaryjnego
1.10.2.OŚWIETLENIE AWARYJNE – OŚWIETLENIE KIERUNKOWE
Projektuje się wykonanie oświetlenia kierunkowego z zastosowaniem opraw
oświetleniowych kierunkowych wyposażonych w 2 godzinny moduł światła
awaryjnego zamontowanych przy wyjściach i komunikacji.
Oprawy wyposażone w awaryjne układy zapłonowe muszą posiadać certyfikat
CNOBP.
1.11 Instalacja odgromowa i uziemiająca.
Budynek posiada instalację odgromową, którą należy wymienić.
Instalacje wykonać z drutu stalowego ocynkowanego fi 8 mocowanego do
uprzednia zainstalowanych wsporników. Przewody odprowadzające wykonać drutem
5z9
fi 8 mocowanym do wspornikach przykręcanych do elewacji budynku. Połączyć
instalację na dachu z przewodami odprowadzającymi za pomocą złączy skręcanych
uniwersalnych. Rynny połączyć z instalacją odgromową zaciskami rynnowymi.
W celu zabezpieczenia urządzeń elektronicznych oraz instalacje elektryczne od
wyładowań atmosferycznych zaprojektowano ochronniki przepięciowe klasy B+C.
Po wykonaniu instalacji sprawdzić wartość uziemienia ochronnego obiektu, oraz
sporządzić protokoły pomiarów i metrykę instalacji odgromowej obiektu.
1.12 Ochrona od porażeń prądem elektrycznym
W nowoprojektowanych obiektach zastosowany jest system sieciowy TN-S. Zgodnie
z normą PN-IEC 60364-4-4.1 zastosowano system ochronny polegający na tzw.
samoczynnym szybkim wyłączeniu spod napięcia w przypadkach zwarć
jednofazowych lub doziemień. Jako uzupełniającą ochronę przed dotykiem
bezpośrednim stanowią wyłączniki różnicowoprądowe na prądy przemienne
i pulsujące wyprostowane o czułości 30mA. Zastosowane przekroje żył przewodów,
oraz ich zabezpieczenia zwarciowe zapewniają ochronę pośrednią przez szybkie
wyłączenie zasilania.
Powyższe należy potwierdzić pomiarami kontrolnymi.
Podział szyny PEN na szynę neutralną (N) oraz ochronną (PE) wykonać należy w
złączu kablowym ZK, punkt podziału uziemić.
W obwodach odbiorczych gniazdkach wtykowych i oprawach zastosowane będą żyły
ochronne. Do każdego odbiornika doprowadzona będzie żyła ochronna wyróżniająca
się żółto-zielną izolacją.
Zastosowane będą gniazda wtykowe 1-faz. 3-stykowe (L, N, PE ).
6z9
1.13 OBLICZENIA TECHNICZNE
Moc zainstalowana
Współczynnik jednoczesności
Moc zapotrzebowania
Prąd obliczeniowy
Zabezpieczenie w ZK
Pz = 158,07kW
kj = 0,4
Po = 63,228kW
Ib = 101,4A
In = 125A WTN-gG
Dobrano WLZ ( w układzie sieciowym TN-S)
- kabel typu 5x YKY (0,75/1kV) 1x50mm2.
Zgodnie z katalogiem producenta kabla (Tele-fonika Kable Handel S.A.) obciążalność
prądowa długotrwała dla kabla jednożyłowego ułożonego w powietrzu w temperaturze
200C, przeznaczonego do eksploatacji w obwodach trójfazowych przy obciążeniu
symetrycznym wynosi:
Idd = 186A
1. Sprawdzenie warunków zabezpieczenia kabla w.l.z. przed przeciążeniem:
(1)
Ib < In < Idd
Ib = 101,4A < In = 125A < Idd = 186A - warunek spełniony
(2)
I2 = k* x In < 1,45 x Idd
k* = 1,6 – współczynnik dla zabezpieczenia In = 125A-gG
I2 =1,6 x 125A = 200A < 1,45 x 186A = 269,7A – warunek spełniony
2. Sprawdzenie spadku napięcia w wewnętrznej linii zasilającej.
Linia zasilająca typu 5x YKY 1x50, l = 13m
Moc zapotrzebowana Po = 63,228kW
Spadek napięcia na projektowanym odcinku:
∆U % =
100 Pl 100 x63228 x13 82196400
=
=
= 0,18%
γSU 2
56 x50 x 400 2
448000000
Warunek spełniony ∆U % = 0,18%< 3%.
7z9
1.14 Uwagi końcowe
•
•
•
•
•
Projekt zawiera wszystkie zalecenia i wymagania w zakresie bezpieczeństwa
pożarowego określone w Postanowieniu nr 2/2012 z dnia 16.02.2012 roku Szefa
Delegatury Wojskowej Ochrony Przeciwpożarowej w Bydgoszczy.
Instalację sygnalizacji pożaru dla części budynku nie objętej niniejszym
projektem Inwestor wykona w ramach działań własnych.
Przed oddaniem instalacji do eksploatacji należy dokonać niezbędnych pomiarów
kontrolnych tj. skuteczności ochrony od porażeń prądem elektrycznym, stanu
izolacji przewodów upływnościowych w obwodach odbiorczych.
Wszelkie zmiany w wykonawstwie powinny być zaakceptowane przez inspektora
nadzoru.
Całość robót należy wykonać zgodnie z obowiązującymi normami
i przepisami.
•
OPRACOWAŁ:
PROJEKTOWAŁ:
Tomasz Gondek
mgr inż. Roman Pietrzak
8z9
2
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
Rys.
nr
nr
nr
nr
nr
nr
nr
nr
nr
nr
nr
nr
nr
nr
nr
nr
nr
RYSUNKI
E1- Plan instalacji zasilania i gniazd wtykowych – przyziemie
E2- Plan instalacji zasilania i gniazd wtykowych – parter
E3- Plan instalacji zasilania i gniazd wtykowych – piętro I
E4- Plan instalacji zasilania i gniazd wtykowych – piętro II
E5- Plan instalacji oświetlenia pomieszczeń – przyziemie
E6- Plan instalacji oświetlenia pomieszczeń – parter
E7- Plan instalacji oświetlenia pomieszczeń – piętro I
E8- Plan instalacji oświetlenia pomieszczeń – piętro II
E9- Plan instalacji niskoprądowych – przyziemie
E10- Plan instalacji niskoprądowych – parter
E11- Plan instalacji niskoprądowych – piętro I
E12- Plan instalacji niskoprądowych – piętro II
E13- Plan instalacji odgromowej
E14-E18 Schemat ideowy rozdzielnicy RG
E19-E21 Schemat ideowy rozdzielnicy TP0
E22-E25 Schemat ideowy rozdzielnicy TP1
E26-E29 Schemat ideowy rozdzielnicy TP2
9z9
