Lot 2

Załącznik nr 1
AT.272.25.2013

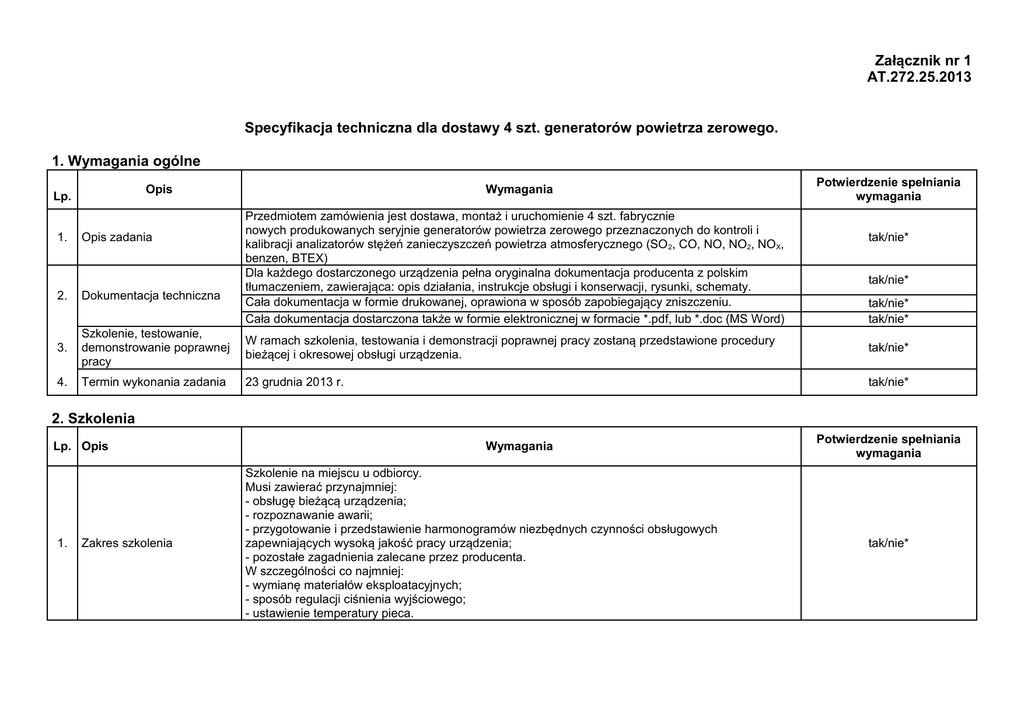

Specyfikacja techniczna dla dostawy 4 szt. generatorów powietrza zerowego.
1. Wymagania ogólne
Opis
Lp.
Wymagania
Przedmiotem zamówienia jest dostawa, montaż i uruchomienie 4 szt. fabrycznie
nowych produkowanych seryjnie generatorów powietrza zerowego przeznaczonych do kontroli i
kalibracji analizatorów stężeń zanieczyszczeń powietrza atmosferycznego (SO 2, CO, NO, NO2, NOX,
benzen, BTEX)
Dla każdego dostarczonego urządzenia pełna oryginalna dokumentacja producenta z polskim
tłumaczeniem, zawierająca: opis działania, instrukcje obsługi i konserwacji, rysunki, schematy.
Cała dokumentacja w formie drukowanej, oprawiona w sposób zapobiegający zniszczeniu.
Cała dokumentacja dostarczona także w formie elektronicznej w formacie *.pdf, lub *.doc (MS Word)
Potwierdzenie spełniania
wymagania
1.
Opis zadania
tak/nie*
2.
Dokumentacja techniczna
3.
Szkolenie, testowanie,
demonstrowanie poprawnej
pracy
W ramach szkolenia, testowania i demonstracji poprawnej pracy zostaną przedstawione procedury
bieżącej i okresowej obsługi urządzenia.
tak/nie*
4.
Termin wykonania zadania
23 grudnia 2013 r.
tak/nie*
tak/nie*
tak/nie*
tak/nie*
2. Szkolenia
Lp. Opis
1.
Zakres szkolenia
Wymagania
Szkolenie na miejscu u odbiorcy.
Musi zawierać przynajmniej:
- obsługę bieżącą urządzenia;
- rozpoznawanie awarii;
- przygotowanie i przedstawienie harmonogramów niezbędnych czynności obsługowych
zapewniających wysoką jakość pracy urządzenia;
- pozostałe zagadnienia zalecane przez producenta.
W szczególności co najmniej:
- wymianę materiałów eksploatacyjnych;
- sposób regulacji ciśnienia wyjściowego;
- ustawienie temperatury pieca.
Potwierdzenie spełniania
wymagania
tak/nie*
3. Wymagania szczegółowe.
Parametry i wymagania dla generatora powietrza zerowego.
Lp.
1.
Opis
Ogólne
Minimalne wymagania
Informacje/parametry oferowanego urządzenia
1. Producent
1. ............................................
2. Nazwa i typ oferowanego urządzenia
2. ............................................
3. Fabrycznie nowy z produkcji seryjnej
3.
Wytwornica powietrza zerowego:
- przeznaczona do współpracy z kalibratorem wielogazowym
- niedozorowana praca ciągła w stacji pomiarowej monitoringu
zanieczyszczeń powietrza - stała gotowość do poboru powietrza oraz pobór
okresowy
- okresowy odbiór powietrza zerowego w ilości ok. 5 l/min przez 2x30 min.
(z przerwą 30 min.) co 23 godziny - kontrola zero/span
- pobór powietrza w ilości ok. 4 l/min do 8 godzin - kalibracja i kalibracja
wielopunktowa analizatorów
Generowane powietrze „zerowe” musi być osuszone, oczyszczone z pyłu i
zanieczyszczeń gazowych, jego parametry muszą być wystarczające do
kalibracji analizatorów gazowych stężeń zanieczyszczeń powietrza
atmosferycznego a w szczególności stężenia poszczególnych zanieczyszczeń
muszą wypełniać wymagania dotyczące jakości powietrza zerowego zawarte
w normach PN-EN 14211, PN-EN 14212, PN-EN 14625, PN-EN 14626 i PNEN 14662-3 lub równoważnych
tak/nie*
2.
Funkcjonalność
tak/nie*
3.
Jakość generowanego
powietrza zerowego
4.
Osuszanie powietrza
Osuszacz permeacyjny lub równoważny
tak/nie*
5.
Oczyszczanie powietrza
1. Kolumny sorpcyjne z wypełnieniem (rozbieralne, z możliwością wymiany
wypełnień oczyszczających) lub równoważne
2. Piec katalityczny lub równoważny, z możliwością regulacji temperatury do
500°C
tak/nie*
6.
Ciśnienie wyjściowe
Regulowane
Zakres regulacji nadciśnienia nie mniejszy niż 0-4 bar (0-400 kPa)
7.
Obudowa
Zewnętrzne wymiary obudowy muszą umożliwiać montaż analizatora
w standardowym stojaku 19”
tak/nie*
tak/nie*
Rzeczywisty zakres regulacji dla urządzenia
..........-.......... bar (.........-........... kPa)
Wymiary urządzenia
.............mm x ..............mm x ................mm
(szerokość x wysokość x długość)
Lp.
8.
Opis
Pompa lub kompresor
Minimalne wymagania
Pompa lub kompresor zewnętrzny sterowane, pracujące okresowo
Urządzenie musi umożliwiać odczyt co najmniej poniższych parametrów
9.
Prezentacja parametrów
pracy
1. rzeczywistego ciśnienia wejściowego
2. rzeczywistego ciśnienia wyjściowego
3. rzeczywistej temperatury pieca
Dopuszczalna zewnętrzna
10.
temperatura pracy
co najmniej 10 ÷ 35 °C
11. Ciężar urządzenia
Maksymalny ciężar urządzenia 20 kg (bez pompy lub kompresora)
12. Zasilanie
13.
Materiały eksploatacyjne
i części zużywalne
Informacje/parametry oferowanego urządzenia
- jednofazowe 230V AC 50Hz
- po przerwie w zasilaniu urządzenie powinno włączyć się automatycznie i
wrócić do trybu pracy
Dostawca dostarczy wszystkie materiały eksploatacyjne i części zużywalne
niezbędne do eksploatacji urządzenia przez okres trwania gwarancji (36
miesięcy).
Dostawca określi niezbędną częstość wymiany materiałów eksploatacyjnych
zapewniającą zachowanie odpowiednich parametrów powietrza na wyjściu z
urządzenia (patrz pkt 3 niniejszej tabeli) przy założeniu pracy generatora
przez 2x30 minut co 23 godziny oraz dodatkowo 2x8 godzin w miesiącu.
Jednakże założona częstość wymiany materiałów nie może być rzadsza niż
co 4 miesiące czyli 9 razy w ciągu trwania gwarancji.
Ilość dostarczonych materiałów eksploatacyjnych musi wystarczyć na
wykonanie ich wymiany zgodnie z niezbędną częstością określoną w
kolumnie „Oferowane parametry” niniejszego wiersza.
tak/nie*
Proszę określić sposób prezentacji poszczególnych
parametrów:
1. .......................................................
2. .......................................................
3. .......................................................
.......... ÷ ........... °C
.......... kg
tak/nie*
Proszę podać:
1. Niezbędna częstość wymiany materiałów
eksploatacyjnych – co ........... dni (czyli w okresie
gwarancji .............. razy)
2. Jakie materiały eksploatacyjne oraz części
zużywalne zostaną dostarczone (ilość sumaryczna
dla 4 szt. urządzeń):
......................................................... - ............kg/szt.*
......................................................... - ............kg/szt.*
......................................................... - ............kg/szt.*
......................................................... - ............kg/szt.*
......................................................... - ............kg/szt.*
14. Wyposażenie dodatkowe
Szyny do montażu w stojaku 19”
tak/nie*
Dostawa, instalacja,
15.
uruchomienie
Dostawca zainstaluje i uruchomi urządzenia we wskazanych przez
Zamawiającego lokalizacjach w województwie śląskim.
Dostawca zapewni wszelkie materiały i narzędzia niezbędne do montażu
i uruchomienia urządzeń.
tak/nie*
Lp.
Opis
16. Warunki gwarancji
Serwis pogwarancyjny
* niepotrzebne skreślić
Minimalne wymagania
Okres gwarancji minimum 24 miesięcy.
Zgłoszenie awarii następuje telefonicznie i jest potwierdzane e-mailem. Czas
reakcji serwisu na zgłoszenie wynosi max. 48 godzin.
W przypadku awarii urządzenia - naprawa lub wymiana na urządzenie
zastępcze tego samego typu na okres naprawy.
Przywrócenie sprawności urządzenia (naprawa lub wymiana na urządzenie
zastępcze tego samego typu) nastąpi w ciągu 7 dni roboczych od momentu
zgłoszenia awarii.
W okresie gwarancji pełna obsługa serwisowa, przegląd okresowy co najmniej
raz na 12 miesięcy lub częściej zgodnie z zaleceniami producenta, z
wykorzystaniem przewidzianych przez niego oraz dostarczonych przez
Dostawcę materiałów eksploatacyjnych i części zużywalnych.
Okres gwarancji ulega automatycznemu wydłużeniu o czas trwania naprawy.
Wsparcie techniczne w oparciu o telefon, fax, e-mail
Dostawca zapewni, po upływie okresu gwarancji dostępność odpłatnego
serwisu przez okres minimum 5 lat
Informacje/parametry oferowanego urządzenia
tak/nie*
tak/nie*
