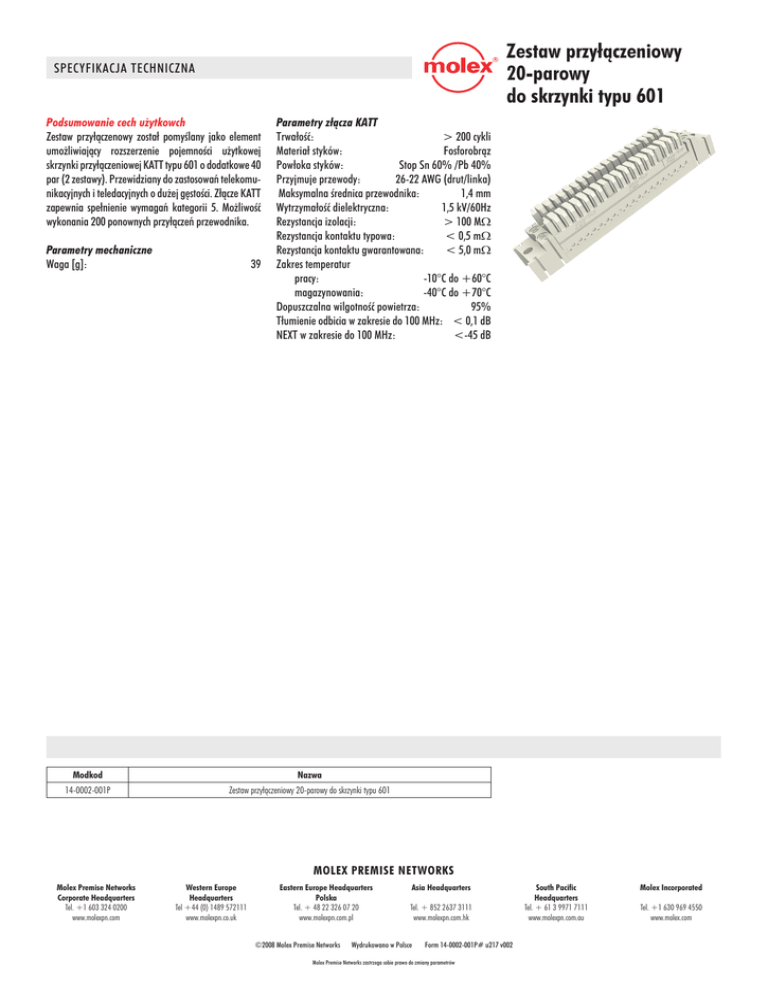

Zestaw przyłączeniowy
20-parowy
do skrzynki typu 601
SPECYFIKACJA TECHNICZNA
Podsumowanie cech użytkowch
Zestaw przyłączenowy został pomyślany jako element
umożliwiający rozszerzenie pojemności użytkowej
skrzynki przyłączeniowej KATT typu 601 o dodatkowe 40
par (2 zestawy). Przewidziany do zastosowań telekomunikacyjnych i teledacyjnych o dużej gęstości. Złącze KATT
zapewnia spełnienie wymagań kategorii 5. Możliwość
wykonania 200 ponownych przyłączeń przewodnika.
Parametry mechaniczne
Waga [g]:
39
Parametry złącza KATT
Trwałość:
> 200 cykli
Materiał styków: Fosforobrąz
Powłoka styków: Stop Sn 60% /Pb 40%
Przyjmuje przewody: 26-22 AWG (drut/linka)
Maksymalna średnica przewodnika:
1,4 mm
Wytrzymałość dielektryczna:
1,5 kV/60Hz
Rezystancja izolacji:
> 100 MΩ
Rezystancja kontaktu typowa: < 0,5 mΩ
Rezystancja kontaktu gwarantowana:
< 5,0 mΩ
Zakres temperatur
pracy: -10°C do +60°C
magazynowania:
-40°C do +70°C
Dopuszczalna wilgotność powietrza:
95%
Tłumienie odbicia w zakresie do 100 MHz: < 0,1 dB
NEXT w zakresie do 100 MHz: <-45 dB
Modkod
Nazwa
14-0002-001P
Zestaw przyłączeniowy 20-parowy do skrzynki typu 601
