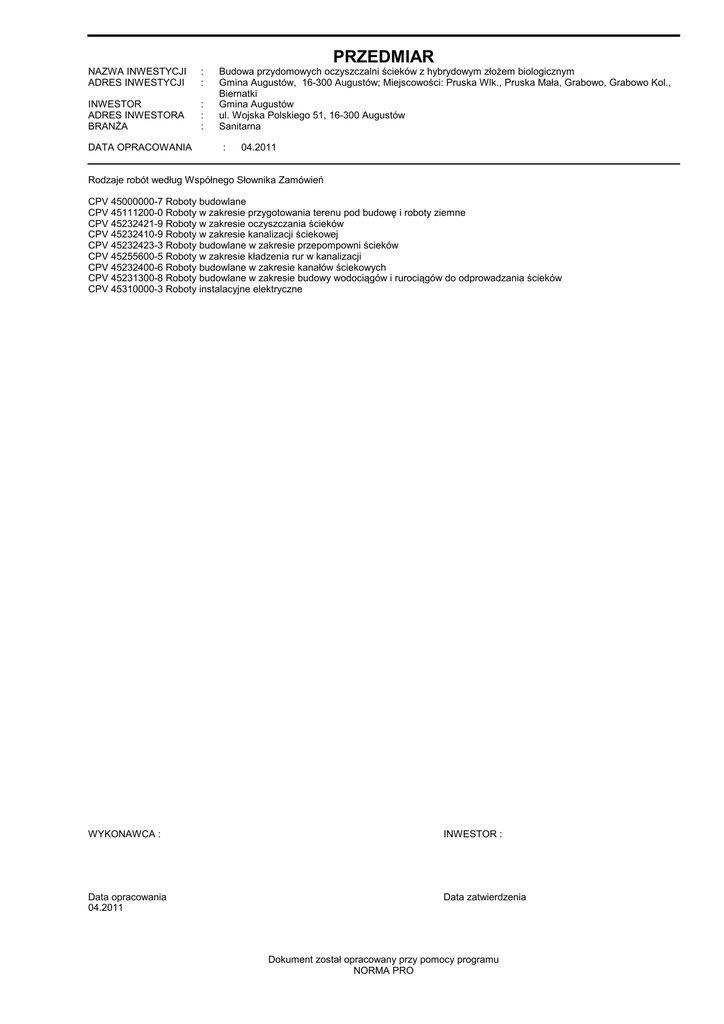

PRZEDMIAR
NAZWA INWESTYCJI
ADRES INWESTYCJI
:
:
INWESTOR
ADRES INWESTORA
BRANŻA
:
:
:
DATA OPRACOWANIA
Budowa przydomowych oczyszczalni ścieków z hybrydowym złożem biologicznym
Gmina Augustów, 16-300 Augustów; Miejscowości: Pruska Wlk., Pruska Mała, Grabowo, Grabowo Kol.,
Biernatki
Gmina Augustów
ul. Wojska Polskiego 51, 16-300 Augustów
Sanitarna
:
04.2011
Rodzaje robót według Współnego Słownika Zamówień
CPV 45000000-7 Roboty budowlane
CPV 45111200-0 Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne
CPV 45232421-9 Roboty w zakresie oczyszczania ścieków
CPV 45232410-9 Roboty w zakresie kanalizacji ściekowej
CPV 45232423-3 Roboty budowlane w zakresie przepompowni ścieków
CPV 45255600-5 Roboty w zakresie kładzenia rur w kanalizacji
CPV 45232400-6 Roboty budowlane w zakresie kanałów ściekowych
CPV 45231300-8 Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków
CPV 45310000-3 Roboty instalacyjne elektryczne
WYKONAWCA :
INWESTOR :
Data opracowania
04.2011
Data zatwierdzenia
Dokument został opracowany przy pomocy programu
NORMA PRO
OGÓLNA CHARAKTERYSTYKA OBIEKTU
1. Charakterystyka zagospodarowania terenu:
Teren inwestycji charakteryzuje się ukształtowaniem pagórkowatym. Na działkach rosną drzewa o zróżnicowanej wartości
biologicznej, w większości są to gatunki pospolite jak brzoza lub świerk oraz drzewa owocowe. Na działkach można natknąć się na typowe utrudnienia w postaci uzbrojenia podziemnego, które należy uwzględnić przy robotach budowlanych.
2. Infrastruktura techniczna:
Teren inwestycji znajduje się w zasięgu wiejskiej sieci infrastruktury. Występują przyłącza wodociągowe oraz energetyczne.
3. Wymagania:
- Typ oczyszczalni: oczyszczalnie przydomowe składające się z osadnika gnilnego i hybrydowego zanurzonego złoża biologicznego z
napowietrzaniem mechanicznym
- Części składowe oczyszczalni:
Osadnik gnilny
Osadniki powinny być wykonane jako zbiorniki monolityczne z polietylenu wysokiej gęstości PEHD formowanego metodą rozdmuchu zapewniającą tym samym nieprzepuszczalność wody, odporność mechaniczną na obciążenie gruntem, dekompresję, uderzenia i odporność na substancje agresywne w ściekach, na zmiany temperatury oraz pełną stabilność w gruncie. Muszą posiadać dwa włazy rewizyjne o konstrukcji zapewniającej wyeliminowanie wydostawania się gazów fermentacyjnych. Na odpływie osadniki muszą być wyposażone
w filtr doczyszczający gwarantujący zatrzymanie zawiesin, charakteryzujący się wysoką skutecznością oczyszczania potwierdzoną badaniami sprawności hydraulicznej według normy PN-EN 12566-1. Osadnik winien posiadać dodatkowy króciec umożliwiający włączenie w
instalacje systemu wentylacji. Osadniki muszą spełniać normę PN-EN 12566-1. Do oferty należy dołączyć deklarację zgodności osadników z normą PN-EN 12566-1 oraz pełne wyniki badań przeprowadzone przez notyfikowane laboratorium.
Dobór pojemności osadników uzależniony był od liczby użytkowników i jest zgodny z następującymi wytycznymi.
Minimalne parametry techniczne osadników. Dla oczyszczalni o przepustowości:
- do 0,9 [m3/d] objętość osadnika nie może być mniejsza niż 2,5 m3,
- do 1,2 [m3/d] objętość osadnika nie może być mniejsza niż 3,5 m3,
- do 1,8 [m3/d] objętość osadnika nie może być mniejsza niż 5,0 m3.
Złoże biologiczne
Zbiorniki powinny być wykonane jako zbiorniki monolityczne z polietylenu wysokiej gęstości PEHD formowanego metodą rozdmuchu zapewniając tym samym nieprzepuszczalność wody, odporność mechaniczną na obciążenie gruntem, dekompresję, uderzenia i odporność
na substancje agresywne w ściekach oraz pełną stabilność w gruncie. Muszą być wyposażone w filtr doczyszczający wypływające
ścieki. Bioreaktor winien posiadać króciec umożliwiający włączenie w instalację systemu wentylacji.
Minimalne parametry techniczne bioreaktorów. Dla oczyszczalni o przepustowości:
- do 0,9 [m3/d] objętość komory z zanurzonym złożem biologicznym nie może być mniejsza niż 1,2 m3, a osadnika wtórnego napowietrzanego 1,15 m3,
- do 1,2 [m3/d] objętość komory z zanurzonym złożem biologicznym nie może być mniejsza niż 1.2 m3, a osadnika wtórnego napowietrzanego 1,2 m3,
- do 1,8 [m /d] objętość komory z zanurzonym złożem biologicznym nie może być
mniejsza niż 2.3 m , a osadnika wtórnego napowietrzanego 1,5 m3,
Rozsączanie
Przyjęto schemat technologiczny przydomowej oczyszczalni ścieków składający się z odprowadzenia ścieków oczyszczonych do gruntu
poprzez tunele filtracyjne.
Długość pojedynczej komory to 1350 mm (po zamontowaniu długość robocza to 1220 mm), szerokość 560 mm, wysokość 300 mm, pojemność 123 litry. Komory po połączeniu z deklami na początku i końcu tworzą tunel filtracyjny. Poszczególne komory wykonane są jako
prefabrykowane elementy z polipropylenu. Na ściankach bocznych muszą posiadać ożebrowania wzmacniające konstrukcję i muszą posiadać szczeliny poprzeczne, mające za zadanie dostarczenie powietrza do wnętrza komory.
Tunele filtracyjne muszą być przeznaczone do wykorzystania w systemach oczyszczania ścieków.
4. Certyfikaty
Urządzenia oczyszczalni ścieków powinny posiadać ważną Aprobatę Techniczną wydaną przez IOŚ w Warszawie, którą w całości należy dołączyć do oferty przetargowej lub Certyfikat zgodności z normą PN-EN 12566-3, który wraz z wynikami badań z laboratorium notyfikowanego należy dołączyć do oferty. Ponadto certyfikaty potwierdzające spełnienie przez producenta odpowiednich norm jakościowych produkcji takich jak : ISO 9001: 2000, które bezwzględnie należy załączyć do oferty przetargowej. Trwałość urządzeń oczyszczalni
powinna być objęta min. 10-letnią gwarancją producenta.
Montaż poszczególnych urządzeń winien być zgodny z DTR producenta.
5. Opis technologii oczyszczalni:
Ścieki z gospodarstwa domowego wpływają do osadnika gnilnego, gdzie podczas procesów beztlenowych są wstępnie podczyszczane. W osadniku następuje też zatrzymanie części stałych zawartych w ściekach. Ścieki z osadnika gnilnego przepływają do pierwszej
komory bioreaktora, która pracuje jako napowietrzane złoże zanurzone. W celu równomiernego wymieszania i napowietrzania ścieków
oraz uzyskania odpowiedniego obciążenia hydraulicznego złoża, zastosowano powietrzny podnośnik cieczy pracujący jako wewnętrzny
cyrkulator reaktora. Pojemność pierwszej komory pozwala na przetrzymanie ścieków na poziomie ok. 16 godzin. Pozwala to na prowadzenie skutecznych procesów biologicznego oczyszczania. Po oczyszczeniu ścieki przepływają do drugiej komory reaktora dzięki dolnej
szczelinie w przegrodzie oddzielającej. W drugiej komorze ładunek zostaje poddany ostatecznemu napowietrzeniu realizowanemu poprzez membranowe dyfuzory dyskowe. Komora ta pełni rolę komory osadu czynnego, a także osadnika wtórnego dla błony biologicznej
i osadu nadmiernego. Pojemność tej części reaktora pozwala na ponad 16 godzinne przetrzymanie ścieków, gwarantujące stworzenie
optymalnych cyklów dla procesów osadu czynnego. W drugiej komorze znajduje się także pompa typu mamut odpowiedzialna za recyrkulację ścieków oczyszczonych, (zawierających obumarłą błonę biologiczną i osad nadmierny) do osadnika gnilnego. Pozwala to tym
samym na dodatkową stabilizację ładunku zanieczyszczeń. Ostatnim elementem reaktora jest filtr końcowy zabezpieczający przed
przedostaniem się unoszonej przez pracujący dyfuzor zawiesiny. Obliczeniowy czas przepływu ścieków przez filtr wynosi ok. 40 min.
Oczyszczone ścieki będą odprowadzane do gruntu poprzez drenaż z tuneli filtracyjnych.
-2-
Norma PRO Wersja 4.01, Marzec 2003 r.
Augustów P.O.Ś.
KSIĄŻKA PRZEDMIARÓW
Lp.
Podst
Opis i wyliczenia
j.m.
1 Roboty ziemne i montażowe przydomowych oczyszczalni ścieków
1 KNNR 1
poz.zast.Roboty pomiarowe przy robotach ziemnych - obiekty pod oczyszczal- kpl.
d.1 0111-01
nie ścieków
107
kpl.
2 KNNR 1
d.1 0210-03
3 KNNR 1
d.1 0308-04
4 KNNR 1
d.1 0503-04
5 KNNR 11
d.1 0406-05
6 KNNR 11
d.1 0406-05
7 KNNR 11
d.1 0406-05
8 KNNR 11
d.1 0406-05
9 KNNR 11
d.1 0406-05
10 KNNR 4
d.1 1414-01
11 KNNR 4
d.1 1414-01
12 analiza
d.1 własna
13 KNNR 4
d.1 0203-03
14 KNNR 4
d.1 0203-03
15 KNNR 1
d.1 0317-02
16 analiza
d.1 własna
17 analiza
d.1 własna
18 KNNR 1
d.1 0311-06
Wykopy oraz przekopy liniowe o głęb.do 3.0 m wyk.na odkład koparkami pod- m3
siębiernymi o poj.łyżki 0.25 - 0.60 m3 w gr.kat. III-IV
13*107
m3
Wykopy liniowe ręczne o szerokości 2,5-4,5 m i głębokości do 3,0 m o ścianach pionowych w gruntach suchych kat. III-IV
5*107
m3
Plantowanie (obrobienie na czysto) skarp i dna wykopów wykonywanych mechanicznie w gruntach kat.IV
50*107
m2
poz.zamienna.<ZAKUP, MONTAŻ> Osadnik o poj. 2500l.
szt.
89
szt.
poz.zamienna.<ZAKUP, MONTAŻ> nadbudowy dla osadnika gnilnego
szt.
2
szt.
poz.zamienna.<ZAKUP, MONTAŻ> Osadnik o poj. 3500l.
szt.
18
szt.
m3
m2
poz.zamienna.<ZAKUP, MONTAŻ> Hybrydowe złoże biologiczne typu BioDuo- szt.
6 lub równoważne innego typu i producenta
89
szt.
poz.zamienna.<ZAKUP, MONTAŻ> Hybrydowe złoże biologiczne typu BioDuo- szt.
8 lub równoważne innego typu i producenta
18
szt.
poz.zast. <ZAKUP, MONTAŻ> Przepompownia ścieków surowych - głębokość kpl.
do 3 m
36
kpl.
poz.zast. <ZAKUP, MONTAŻ> Przepompownia ścieków oczyszczonych - głę- kpl.
bokość do 3 m
14
kpl.
Wykonanie podłączenia elektrycznego poszczególnych elementów dla 1kpl.
oczyszczalni ścieków
107
kpl.
poz.zast. Rurociągi z PVC kanalizacyjne o śr. 110 mm o połączeniach wcisko- m
wych - montaz odpowietrzenia dla oczyszczalni ścieków
9*107
m
m3
<ZAKUP, MONTAŻ> Studzienki rewizyjne (rozdzielcze) do drenażu rozsacza- szt.
jącego
107
szt.
<Intalacja oczyszczalni ścieków w nasypie> Formowanie nasypów
m3
38*50
m3
Norma PRO Wersja 4.01, Marzec 2003 r.
107.000
RAZEM
107.000
1391.000
RAZEM
1391.000
535.000
RAZEM
535.000
5350.000
RAZEM
5350.000
89.000
RAZEM
89.000
2.000
RAZEM
2.000
18.000
RAZEM
18.000
89.000
RAZEM
89.000
18.000
RAZEM
18.000
36.000
RAZEM
36.000
14.000
RAZEM
14.000
107.000
RAZEM
107.000
856.000
RAZEM
856.000
963.000
RAZEM
963.000
1605.000
RAZEM
1605.000
2366.000
RAZEM
2366.000
107.000
RAZEM
107.000
1900.000
RAZEM
1900.000
m3
<ZAKUP, MONTAŻ> Drenaż rozsaczajacy skadający się z komór filtracyjnych mb
do oczyszczania ścieków
2366
mb
-3-
Razem
kpl.
Rurociągi z PVC kanalizacyjne o śr. 110 mm w gotowych wykopach o połącze- m
niach wciskowych wraz z studzienkami rewizyjnymi
8*107
m
Zasypywanie wykopów ze skarpami z przerzutem na odl.do 3 m z zagęszczeniem ; kat.gr. IV
15*107
Poszcz
Augustów P.O.Ś.
Lp.
Podst
19 analiza
d.1 własna
20 analiza
d.1 własna
21 analiza
d.1 własna
KSIĄŻKA PRZEDMIARÓW
Opis i wyliczenia
Przywrócenie terenu do stanu pierwotnego - wywóz i utylizacja gruzu, plantowanie gruntu i zasianie trawy
107
j.m.
kpl.
Rozruch oczyszczalni ścieków
kpl.
107
kpl.
Obsługa geodezyjna i sporzadzenie dokumentacji powykonawczej dla całego
zadania
1
kpl.
-4-
Norma PRO Wersja 4.01, Marzec 2003 r.
kpl.
kpl.
Poszcz
Razem
107.000
RAZEM
107.000
107.000
RAZEM
107.000
1.000
RAZEM
1.000
