PPHU FUMO-OSTRZESZÓW Sp. z o.o.
FUMO
ul. Przemysłowa 25, 63-500 Ostrzeszów
tel. sprzedaż: 062 731 29 38, marketing: 062 731 29 40, fax. 062 731 29 50
e-mail: [email protected] www.fumo.com.pl

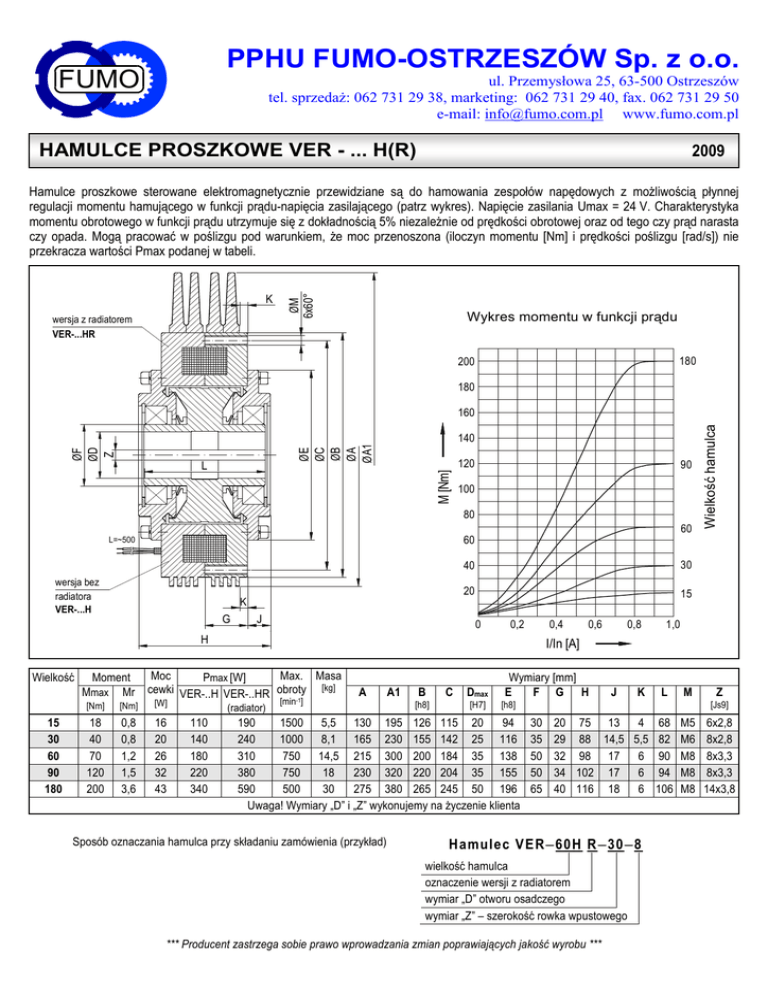

HAMULCE PROSZKOWE VER - ... H(R)
2009
K
wersja z radiatorem
VER-...HR
ØM
6x60°
Hamulce proszkowe sterowane elektromagnetycznie przewidziane są do hamowania zespołów napędowych z możliwością płynnej
regulacji momentu hamującego w funkcji prądu-napięcia zasilającego (patrz wykres). Napięcie zasilania Umax = 24 V. Charakterystyka
momentu obrotowego w funkcji prądu utrzymuje się z dokładnością 5% niezależnie od prędkości obrotowej oraz od tego czy prąd narasta
czy opada. Mogą pracować w poślizgu pod warunkiem, że moc przenoszona (iloczyn momentu [Nm] i prędkości poślizgu [rad/s]) nie
przekracza wartości Pmax podanej w tabeli.
Wykres momentu w funkcji prądu
180
200
180
120
M [Nm]
L
90
100
80
60
60
L=~500
wersja bez
radiatora
VER-...H
40
30
20
15
K
G
J
0
0,2
0,4
H
Wielkość
15
30
60
90
180
Wielkość hamulca
140
ØE
ØC
ØB
ØA
Ø A1
ØF
ØD
Z
160
[Nm]
[W]
18
40
70
120
200
0,8
0,8
1,2
1,5
3,6
16
20
26
32
43
(radiator)
110
140
180
220
340
0,8
1,0
I/In [A]
Moc
Max. Masa
Moment
Pmax [W]
Mmax Mr cewki VER-..H VER-..HR obroty [kg]
-1
[Nm]
0,6
A
[min ]
A1
B
[h8]
C
Dmax
[H7]
Wymiary [mm]
E
F G H
1500 5,5 130 195 126 115 20 94
190
240
1000 8,1 165 230 155 142 25 116
310
750 14,5 215 300 200 184 35 138
380
750
18 230 320 220 204 35 155
590
500
30 275 380 265 245 50 196
Uwaga! Wymiary „D” i „Z” wykonujemy na życzenie klienta
Sposób oznaczania hamulca przy składaniu zamówienia (przykład)
J
K
[h8]
L
M
Z
[Js9]
30
35
50
50
65
20 75 13 4 68 M5 6x2,8
29 88 14,5 5,5 82 M6 8x2,8
32 98 17 6 90 M8 8x3,3
34 102 17 6 94 M8 8x3,3
40 116 18 6 106 M8 14x3,8
Hamulec VER−
− 60H R − 30 − 8
wielkość hamulca
oznaczenie wersji z radiatorem
wymiar „D” otworu osadczego
wymiar „Z” – szerokość rowka wpustowego
*** Producent zastrzega sobie prawo wprowadzania zmian poprawiających jakość wyrobu ***
