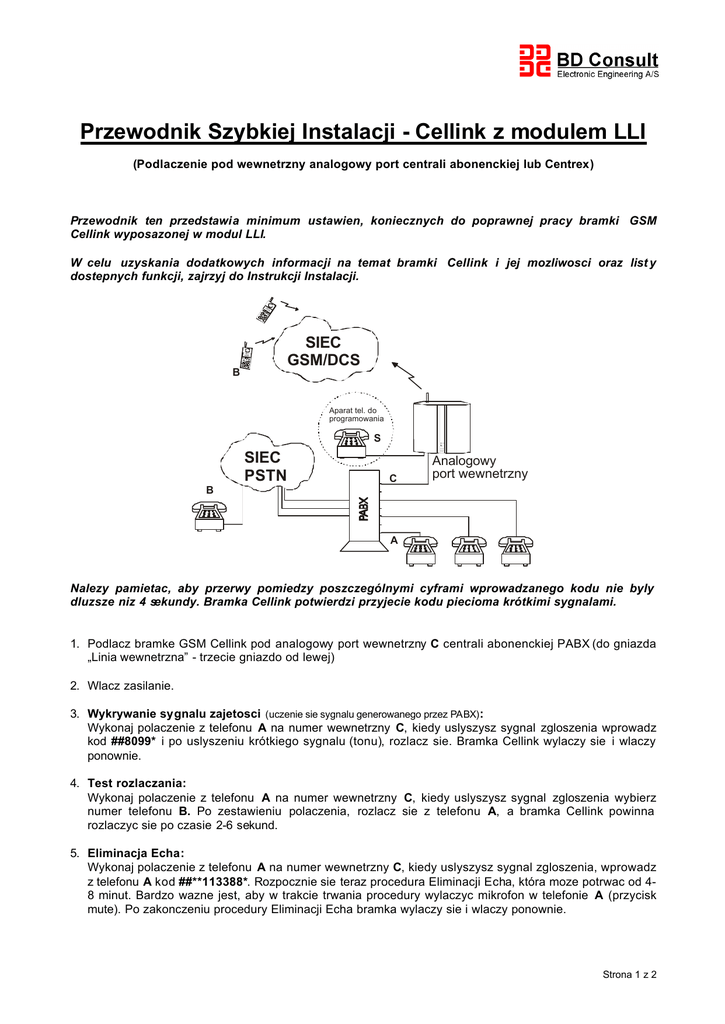

Przewodnik Szybkiej Instalacji - Cellink z modulem LLI
(Podlaczenie pod wewnetrzny analogowy port centrali abonenckiej lub Centrex)
Przewodnik ten przedstawia minimum ustawien, koniecznych do poprawnej pracy bramki GSM
Cellink wyposazonej w modul LLI.
W celu uzyskania dodatkowych informacji na temat bramki Cellink i jej mozliwosci oraz list y
dostepnych funkcji, zajrzyj do Instrukcji Instalacji.
C
P E
H LL
O N
E
CELL
PHONE
SIEC
GSM/DCS
B
Aparat tel. do
programowania
S
SERVICE
POWER
SIEC
PSTN
BDConsultA/S
C
Analogowy
port wewnetrzny
B
A
Nalezy pamietac, aby przerwy pomiedzy poszczególnymi cyframi wprowadzanego kodu nie byly
dluzsze niz 4 sekundy. Bramka Cellink potwierdzi przyjecie kodu piecioma krótkimi sygnalami.
1. Podlacz bramke GSM Cellink pod analogowy port wewnetrzny C centrali abonenckiej PABX (do gniazda
„Linia wewnetrzna” - trzecie gniazdo od lewej)
2. Wlacz zasilanie.
3. Wykrywanie sygnalu zajetosci (uczenie sie sygnalu generowanego przez PABX) :
Wykonaj polaczenie z telefonu A na numer wewnetrzny C, kiedy uslyszysz sygnal zgloszenia wprowadz
kod ##8099* i po uslyszeniu krótkiego sygnalu (tonu), rozlacz sie. Bramka Cellink wylaczy sie i wlaczy
ponownie.
4. Test rozlaczania:
Wykonaj polaczenie z telefonu A na numer wewnetrzny C, kiedy uslyszysz sygnal zgloszenia wybierz
numer telefonu B. Po zestawieniu polaczenia, rozlacz sie z telefonu A, a bramka Cellink powinna
rozlaczyc sie po czasie 2-6 sekund.
5. Eliminacja Echa:
Wykonaj polaczenie z telefonu A na numer wewnetrzny C, kiedy uslyszysz sygnal zgloszenia, wprowadz
z telefonu A kod ##**113388*. Rozpocznie sie teraz procedura Eliminacji Echa, która moze potrwac od 48 minut. Bardzo wazne jest, aby w trakcie trwania procedury wylaczyc mikrofon w telefonie A (przycisk
mute). Po zakonczeniu procedury Eliminacji Echa bramka wylaczy sie i wlaczy ponownie.
Strona 1 z 2
6. Test procedury Eliminacji Echa:
Wykonaj polaczenie z telefonu B do bramki Cellink, kiedy uslyszysz sygnal zgloszenia wybierz
odpowiedni numer wewnetrzny, aby polaczyc sie z telefonem A. W trakcie rozmowy s prawdz czy jakosc
polaczenia jest poprawna i nie slychac echa.
7. Polaczenia przychodzace:
Jesli chcesz, aby wszystkie polaczenia przychodzace, realizowane z telefonu B do bramki Cellink,
kierowane byly na telefon A, wprowadz z telefonu S kod ##3132*. Aby wprowadzic numer wewnetrzny,
na który maja byc kierowane polaczenia przychodzace, wprowadz z telefonu S kod ##90xxxx*, gdzie x –
to numer wewnetrzny. W celu zapamietania wprowadzonych ustawien z telefonu S wprowadz kod #*,
bramka wylaczy sie i wlaczy ponownie.
8. Zakonczyles wlasnie instalacje bramki Cellink z minimalna iloscia ustawien. Aby uaktywnic inne dostepne
funkcje zajrzyj do Instrukcji Instalacji.
UWAGA:
• Na czas programowania aparat telefoniczny S nalezy podlaczyc do gniazda „Linia miejska” w
bramce Cellink (drugie gniazdo od lewej).
• W celu powrotu do ustawien fabrycznych, wprowadz przy uzyciu telefonu serwisowego S kod
##7989*. Wprowadzenie tego kodu spowoduje, ze wszystkie wczesniej wprowadzone ustawienia
zostana skasowane.
Zasilanie
230 VAC / 12 VDC
Gniazdo do
programowania
z PC
Gniazdo do programowania
Linia miejska
Linia wewnetrzna LLI
12V wyj.
(100 ohm)
Wyjscie 1
Wyjscie 2
Wyjscie 3
Gnd
Gnd
Zasilanie dod.(+)
Zasilanie dod.(-)
Wyjscia pomocnicze
Opis wyprowadzen bramki Cellink
