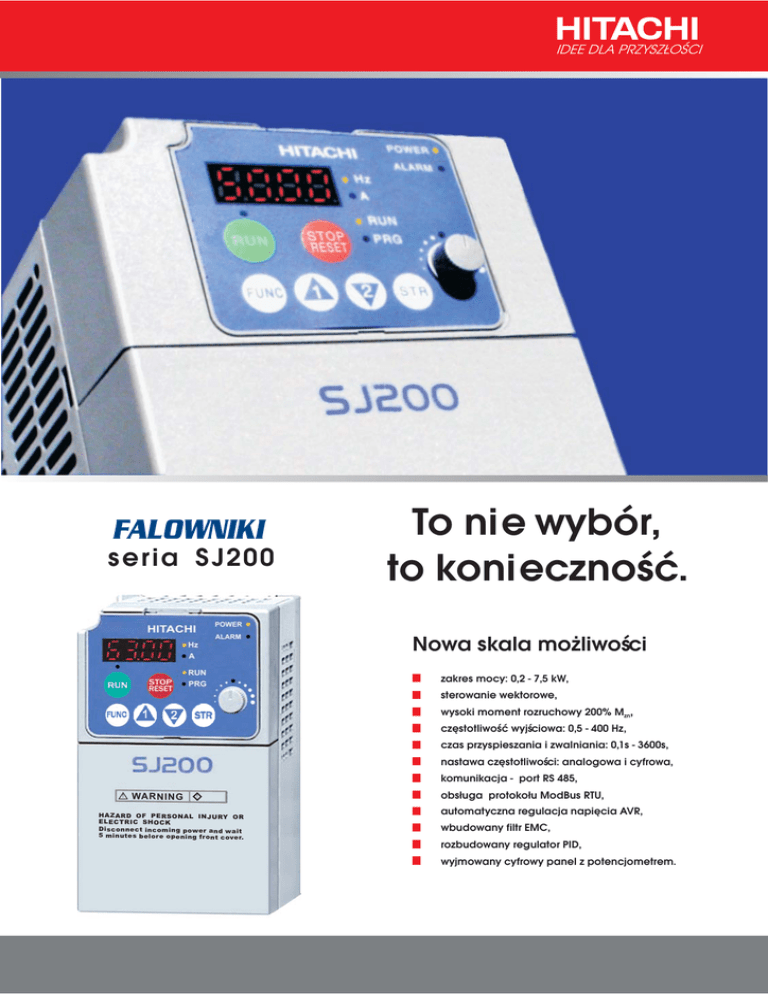

Dane techniczne

IDEE DLA PRZYSZ£OŒCI
FALOWNIKI
seria SJ200
To nie wybór,
to koniecznoϾ.
Nowa skala mo¿liwoœci
zakres mocy: 0,2 - 7,5 kW,
sterowanie wektorowe,
wysoki moment rozruchowy 200% Mzn,
czêstotliwoœæ wyjœciowa: 0,5 - 400 Hz,
czas przyspieszania i zwalniania: 0,1s - 3600s,
nastawa czêstotliwoœci: analogowa i cyfrowa,
komunikacja - port RS 485,
!
WARNING
!
HAZARD OF PERSONAL INJURY OR
ELECTRIC SHOCK
Disconnec t incoming power and wait
5 minutes belore opening front cover.
obs³uga protoko³u ModBus RTU,
automatyczna regulacja napiêcia AVR,
wbudowany filtr EMC,
rozbudowany regulator PID,
wyjmowany cyfrowy panel z potencjometrem.
Dane techniczne falowników:
IDEE DLA PRZYSZ£OŒCI
seria SJ200
NFE
Model
Maksymalna moc
wspó³pracuj¹cego silnika [kW]
HFE
002
004
005
007
011
015
022
004
007
015
022
030
040
055
075
0,2
0,4
0,55
0,75
1,1
1,5
2,2
0,4
0,75
1,5
2,2
3,0
4,0
5,5
7,5
1-fazowe: 180 ÷ 252V f= 47 ÷ 63Hz
Znamionowe napiêcie zasilania
3-fazowe: 342 ÷ 506V f=47 ÷ -63Hz
3-fazowe: 180 ÷ 252V f= 47 ÷ 63Hz
3-fazowe: 200 ÷ 240V (w powi¹zaniu z napiêciem wejœciowym)
Znamionowe napiêcie wyjœciowe
3-fazowe: 380 ÷ 460V (w powi¹zaniu z napiêciem wejœciowym)
Znamionowy pr¹d wejœciowy [A]
(jednofazowy/trójfazowy)
3,5/2.0
5,8/3.4
6,7/3.9
9,0/5.2
11,2/6.5
17,5/10.0
24,0/14.0
2,0
3,3
5,0
7,0
10,0
11,0
16,5
20,0
Znamionowy pr¹d wyjœciowy [A]
1,6
2,6
3,0
4,0
5,0
8,0
11,0
1,5
2,5
3,8
5,5
7,8
8,6
13,0
16,0
200% Mzn ju¿ przy 1Hz bez autostrojenia
Moment rozruchowy
~100%
Bez opornika
Moment
hamuj¹cy
~20%
~100%
~150%
Z opornikiem
~70%
~20%
~150%
~100%
Hamowanie pr¹dem sta³ym rozpoczyna siê po zwolnieniu silnika do fmin
Parametry hamowania ustawiane przy pomocy pulpitu cyfrowego (czêstotliwoœæ minimalna, czas hamowania oraz si³a hamuj¹ca)
Pr¹dem sta³ym
Wymiary
[mm]
~70%
SzerokoϾ
80
110
110
180
WysokoϾ
140
155
155
220
G³êbokoœæ
Masa [kg]
103
117
139
0,70
0,80
1,3
166
2,3
166
139
2,8
1,7
1,3
155
2,8
5,5
5,7
Nadnapiêciowe.
Parametry sygna³u wyjœciowego falownika
Podnapiêciowe.
Czêstotliwoœæ wyjœciowa
0.5 - 400Hz
Charakterystyka sterowania U/f
Sta³omomentowa lub o momencie zredukowanym
oraz sterowanie wektorowe (SLV).
Nadpr¹dowe.
Przeci¹¿eniowe.
Zaniku napiêcia zasilania.
Zabezpieczenia
B³¹d doziemienia (przed startem).
Cyfrowa
Pulpit cyfrowy, listwa
Analogowa
Potencjometr, listwa
Cyfrowa
±0.01% fmax
Automatyczne ograniczenie czêstotliwoœci kluczowania tranzystorów.
Analogowa
±0.2% fmax
Wyjmowany.
Termiczne.
Nastawa czêstotliwoœci
Obni¿anie napiêcia przy przekroczeniu zadanego pr¹du.
Optymalizacja hamowania w celu unikniêcia generatorowej pracy silnika.
Dok³adnoœæ
regulacji
czêstotliwoœci
wyjœciowej
Port RS-485 obs³uguj¹cy ModBus RTU.
Rozdzielczoœæ czêstotliwoœci
Nastawa cyfrowa - 0.01Hz
Nastawa analogowa fmax/1000
Ograniczenie czêstotliwoœci wyjœciowej
Programowane poziomy od do³u i góry.
Czas przyspieszania i zwalniania
Od 0,1s do 3600s wg charakterystyki liniowej
lub nieliniowej. Dostêpne dwa zestawy nastaw.
Przyciski (RUN, STOP, FUNCTION, 1, 2, STR).
Panel
WskaŸniki LED statusu pracy.
Potencjometr.
Autotuning.
Listwa steruj¹ca
Wejœcia
Wyjœcia
Wyœwietlacz.
Automatyczna regulacja napiêcia.
FW - ruch w przód start/stop,
RV - ruch w ty³ start/stop,
CF1-CF4 - wielopoziomowa nastawa prêdkoœci,
JG - bieg próbny,
2CH - drugi zestaw czasów przyspieszania i zwalniania,
FRS - wybieg,
EXT - wy³¹cznik zewnêtrzny,
RS - reset,
SFT - zablokowanie nastaw,
PTC - zabezpieczenie termiczne,
USP - zabezpieczenie przed samoczynnym rozruchem,
AT - rodzaj sygna³u steruj¹cego,
DB - hamowanie pr¹dem sta³ym,
SET - drugi zestaw parametrów,
UP/DWN - funkcje motopotencjometru.
FA1/FA2 - sygnalizacja osi¹gniêcia (przekroczenia) czêstotliwoœci,
RUN - sygnalizacja pracy,
OL - sygnalizacja przeci¹¿enia,
OD - sygnalizacja przekroczenia sygna³u uchybu,
AL - sygnalizacja b³êdu.
Automatyczny rozruch po zaniku napiêcia.
Funkcje
(wybrane)
Historia awarii.
Regulator PID.
Wyœwietlanie bie¿¹cej wartoœci f (Hz), I (A).
Podbicie momentu.
Sterowanie lokalne/zdalne.
Zdalny panel steruj¹cy.
Programator.
Opcje
Okablowanie.
D³awik sieciowy i silnikowy.
Filtr.
Oprogramowanie ProDrive.
Przyk³adowe
oznaczenia
falowników
SJ200-004-NFE, SJ200-004-HFE
Warunki zewnêtrzne
Stopieñ ochrony/lokalizacja
Temperatura otoczenia
Temperatura sk³adowania
WilgotnoϾ
Kolor
IP 20
we wnêtrzu bez kurzu i bez
gazów ¿r¹cych 1000m n.p.m.
Bez os³ony: -10°C ÷ 50°C
Podczas krótkotrwa³ego transportu
-25°C ÷ 70°C
20% ÷ 90% (bez skraplania)
Szary
