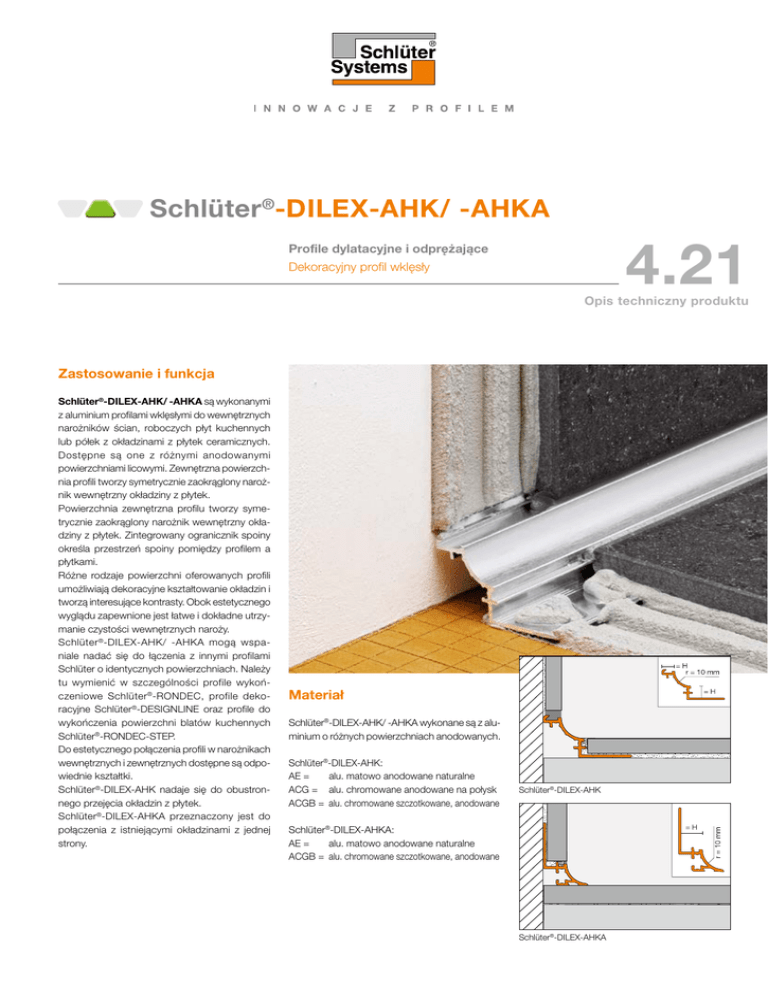

Schlüter®-DILEX-AHK/ -AHKA
4.21
Profile dylatacyjne i odprężające
Dekoracyjny profil wklęsły
Opis techniczny produktu
Zastosowanie i funkcja
Schlüter®-DILEX-AHK/ -AHKA są wykonanymi
z aluminium profilami wklęsłymi do wewnętrznych
narożników ścian, roboczych płyt kuchennych
lub półek z okładzinami z płytek ceramicznych.
Dostępne są one z różnymi anodowanymi
powierzchniami licowymi. Zewnętrzna powierzchnia profili tworzy symetrycznie zaokrąglony narożnik wewnętrzny okładziny z płytek.
Powierzchnia zewnętrzna profilu tworzy symetrycznie zaokrąglony narożnik wewnę­t­rzny okładziny z płytek. Zintegrowany ogranicznik spoiny
określa przestrzeń spoiny pomiędzy profilem a
płytkami.
Różne rodzaje powierzchni oferowanych profili
umożliwiają dekoracyjne kształtowanie okładzin i
tworzą interesujące kontrasty. Obok estetycznego
wyglądu zapewnione jest łatwe i dokładne utrzymanie czystości wewnętrznych naroży.
Schlüter ®-DILEX-AHK/ -AHKA mogą wspaniale nadać się do łączenia z innymi profilami
Schlüter o identycznych powierzchniach. Należy
tu wymienić w szczególności profile wykoń­
czeniowe Schlüter ®-RONDEC, profile deko­
racyjne Schlüter®-­DESIGNLINE oraz profile do
wykończenia powierzchni blatów kuchennych
Schlüter®-RONDEC-STEP.
Do estetycznego połączenia profili w narożnikach
wewnętrznych i zewnętrznych dostępne są odpowiednie kształtki.
Schlüter®-DILEX-AHK nadaje się do obustronnego przejęcia okładzin z płytek.
Schlüter®-DILEX-AHKA przeznaczony jest do
połączenia z istniejącymi okładzinami z jednej
strony.
Materiał
Schlüter®-DILEX-AHK/ -AHKA wykonane są z aluminium o różnych powierzchniach anodowanych.
Schlüter®-DILEX-AHK:
AE =alu. matowo anodowane naturalne
ACG =alu. chromowane anodowane na połysk
ACGB =alu. chromowane szczotkowane, anodowane
Schlüter®-DILEX-AHK
=H
Schlüter®-DILEX-AHKA:
AE =alu. matowo anodowane naturalne
ACGB =alu. chromowane szczotkowane, anodowane
Schlüter®-DILEX-AHKA
4.21 Schlüter®-DILEX-AHK/ -AHKA
Właściwości materiału i zakres zastosowania:
Obróbka
Należy sprawdzić możliwość stosowania
Schlüter®-DILEX-AHK/ -AHKA w zależności od
oczekiwanych obciążeń chemicznych. Alu­minium
jest wrażliwe na działanie środków zasadowych.
Materiały cementowe w połączeniu z wilgocią
mają właściwości zasadowe i mogą prowadzić - w
zależności od stężenia i czasu oddziaływania - do
korozji aluminium (powstawania wodorotlenku
glinowego). Dlatego należy natychmiast usuwać
resztki zaprawy klejowej i spoinowej z powierzchni
licowych. Profil osadza się całkowicie w warstwie
kontaktowej płytek ceramicznych.
Z tego powodu należy natychmiast usuwać
pozostałości zaprawy lub materiału spoinowego
z powierzchni licowych, ani świeżo wykonanych
posadzek nie przykrywać folią.
Profile należy powierzchniowo zatopić w warstwę
kontaktową przy płytce, tak aby nie tworzyły się
komory, w których zbierać się może woda o
odczynie alkalicznym.
Profile charakteryzują się przez uszlachetnioną
przez anodowanie powierzchnią licową, która
w normalnych warunkach nie ulega zmianom.
Należy ją jednak chronić przed przedmiotami
mającymi właściwości ścierne lub mogącymi
prowadzić do zadrapań.
Powierzchnię licową należy chronić przed ścieraniem i zarysowaniem.
1.Schlüter -DILEX-AHK/ -AHKA dobrać odpo­
wiednio do grubości płytek.
2.W miejscach oparcia ramienia mocującego
nanieść klej używając kielni ząbkowanej.
3.Schlüter®-DILEX-AHK/ -AHKA należy perforowanym ramieniem mocującym wcisnąć w łoże
klejowe i ustawić.
4.Ramię mocujące zaszpachlować w całości
klejem do płytek.
5.Graniczące z profilem płytki mocno docisnąć
i tak ułożyć, aby licowały z górną krawędzią profilu. Płytki w obszarze profilu należy
powierzchniowo zatopić w kleju.
6.Płytki układa się wzdłuż ogranicznika spoiny
profilu, dzięki czemu powstaje równomierna
spoina szerokości 1,5 mm. Przestrzeń pomiędzy płytkami a profilem całkowicie wypełnić
zaprawą spoinową.
Wskazówka: w narożach wewnętrznych, w
których można spodziewać się przemieszczeń,
spoinę o odpowiedniej szerokości wykonać z
elastycznego materiału.
7.Do obróbki profili mających wrażliwe na
uszkodzenia powierzchnie zewnętrzne stosować materiały i narzędzia nie powodujące
zadrapań lub uszkodzeń. Należy natychmiast
usuwać zabrudzenia spowodowane klejem lub
zaprawą.
8.Do narożników wewnętrznych i zewnętrznych
oferowane są odpowiednie kształtki narożne.
Wskazówka: ze względu na asymetrię
Schlüter®-DILEX-AHKA stosowanie narożników wewnętrznych i zewnętrznych możliwe
jest tylko w przedstawionym przypadku.
®
Wskazówki
Powierzchnia licowa Schlüter ®-DILEX-AHK/AHKA nie wymaga szczególnej opieki lub doglądania. W przypadku wrażliwych powierzchni
licowych nie stosować środków czyszczących
mogących zarysować powierzchnię. Uszkodzenia powierzchni anodowanego aluminium usunąć
można jedynie przez ich polakierowanie.
4.21 Schlüter®-DILEX-AHK/ -AHKA
Przegląd produktów:
Schlüter®-DILEX-AHK
AE = aluminium mat. anod. / ACG = alu. chrom. anodowany na połysk / ACGB = alu. chrom. szczotkowane anod.
długość: 2,50 m
Materiał
AE
ACGACGB
•••
•••
•
•
•
narożnik zewnętrzny 90° (połączenie z RONDEC)
•••
narożnik zewnętrzny 90° (połączenie z QUADEC) •••
H = 8 mm
H = 10 mm
H = 12,5 mm
narożnik zewnętrzny 135°
narożnik wewnętrzny 90°
narożnik wewnętrzny 135°
końcówka
łącznik •
•
•
•
•
•
•
•
•
•••
•••
AHK/E
AHK/E 135°
AHK/E90Q
AHK/I
AHK/I 135°
AHK/V
Schlüter®-DILEX-AHK
AHK/EK
Schlüter®-DILEX-AHKA
AE = aluminium matowe naturalne anodowane / ACGB = aluminium chrom szczotkowane anodowa
długość: 2,50 m
Materiał
AE
•
•
•
•
narożnik zewnętrzny 90°•
narożnik zewnętrzny 135°•
narożnik wewnętrzny 90°•
narożnik wewnętrzny 135°•
końcówka lewa •
końcówka prawa •
ACGB
•
•
•
•
•
•
•
•
•
•
H = 8 mm
H = 10 mm
H = 12,5 mm
H = 15 mm
Schlüter®-DILEX-AHKA
Ze względu na asymetrię Schlüter®-DILEX-AHKA stosowanie narożników wewnętrznych i zewnętrznych możliwe
jest tylko w przedstawionym przypadku.
AHKA/E
AHKA/E 135°
AHKA/I
AHKA/I 135°
AHKA/EL
AHKA/ER
Formularz kosztorysowy:
Formularz kosztorysowy:
_______mb Schlüter®-DILEX-AHK jako dekoracyjny profil wklęsły do wewnętrznych narożników ścian z ramieniem mocującym z trapezoidalnymi otworami do obustronnego przejęcia
okładzin z płytek
dostarczyć i fachowo zamontować.
Montaż kształtek takich jak narożniki zewnętrzne
lub wewnętrzne
■ należy doliczyć do cen jednostkowych.
■ podlega osobnemu wynagrodzeniu.
Należy przestrzegać zaleceń wykonawczych
producenta.
Materiał:
■ AE =alu. matowo anodowane
naturalne
■ ACG =alu. chromowane anodowane
na połysk
■ ACGB =alu. chromowane szczotkowane,
anodowane
_______mb Schlüter®-DILEX-AHKA jako dekoracyjny profil wklęsły do wewnętrznych narożników ścian z jednym ramieniem mocującym z
trapezoidalnymi otworami do jednostronnego
połączenia z okładzinami z płytek
dostarczyć i fachowo zamontować.
Montaż kształtek takich jak narożniki zewnętrzne
lub wewnętrzne
■ należy wliczyć w ceny jednostkowe
■ podlega osobnemu wynagrodzeniu.
Należy przestrzegać zaleceń wykonawczych
producenta.
Materiał:
■ AE =alu. matowo anodowane
naturalne
■ ACG =alu. chromowane anodowane
na połysk
■ ACGB =alu. chromowane szczotkowane,
anodowane
Wysokość profilu: ■ 8 mm ■ 10 mm
■ 12,5 mm
Nr artykułu:_____________________________
Materiał:____________________________ €/m
Robocizna:__________________________ €/m
Cena końcowa:______________________ €/m
Wysokość profilu: ■ 8 mm ■ 10 mm
■ 12,5 mm ■ 15 mm
Nr artykułu:_____________________________
Materiał:____________________________ €/m
Robocizna:__________________________ €/m
Cena końcowa:______________________ €/m
Schlüter-Systems KG · Schmölestraße 7 · D-58640 Iserlohn · Tel.: +49 2371 971-261 · Fax: +49 2371 971-112 · www.schlueter.pl
Art.-Nr. 551 665 – wydanie 02/16 – przy nowym nakładzie wydanie to traci ważność.
