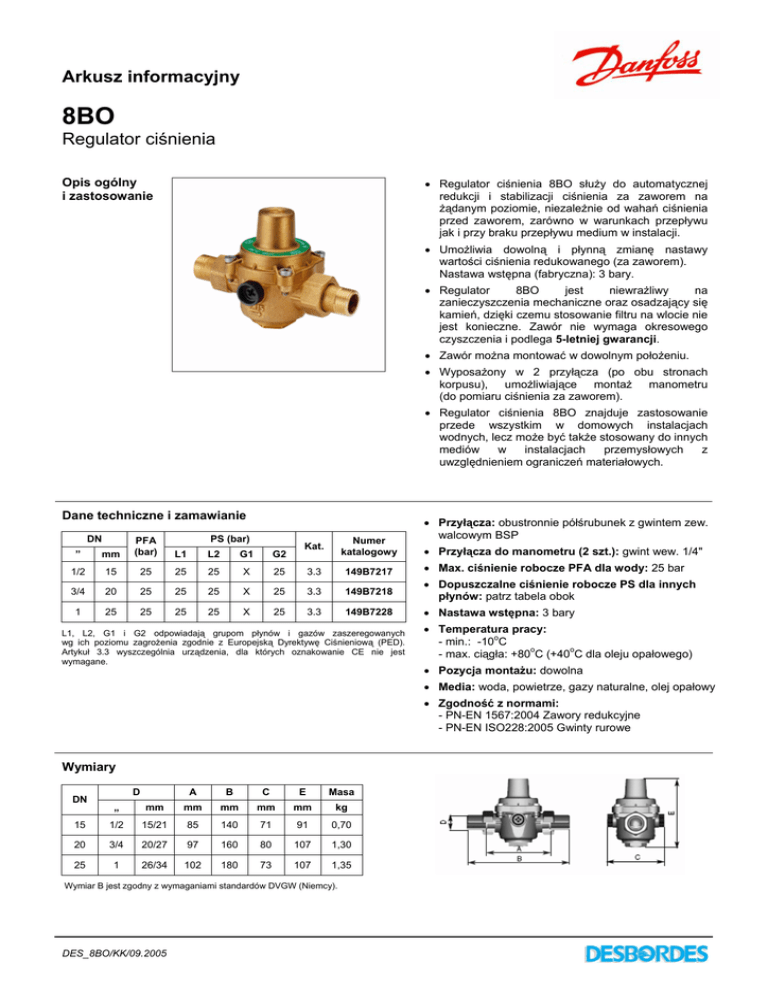

Arkusz informacyjny Regulator ciśnienia

Arkusz informacyjny
8BO
Regulator ciśnienia
Opis ogólny
i zastosowanie
• Regulator ciśnienia 8BO służy do automatycznej
redukcji i stabilizacji ciśnienia za zaworem na
żądanym poziomie, niezależnie od wahań ciśnienia
przed zaworem, zarówno w warunkach przepływu
jak i przy braku przepływu medium w instalacji.
• Umożliwia dowolną i płynną zmianę nastawy
wartości ciśnienia redukowanego (za zaworem).
Nastawa wstępna (fabryczna): 3 bary.
• Regulator
8BO
jest
niewrażliwy
na
zanieczyszczenia mechaniczne oraz osadzający się
kamień, dzięki czemu stosowanie filtru na wlocie nie
jest konieczne. Zawór nie wymaga okresowego
czyszczenia i podlega 5-letniej gwarancji.
• Zawór można montować w dowolnym położeniu.
• Wyposażony w 2 przyłącza (po obu stronach
korpusu), umożliwiające montaż manometru
(do pomiaru ciśnienia za zaworem).
• Regulator ciśnienia 8BO znajduje zastosowanie
przede wszystkim w domowych instalacjach
wodnych, lecz może być także stosowany do innych
mediów
w
instalacjach
przemysłowych
z
uwzględnieniem ograniczeń materiałowych.
Dane techniczne i zamawianie
DN
PS (bar)
”
mm
PFA
(bar)
L1
L2
G1
G2
1/2
15
25
25
25
X
25
• Przyłącza: obustronnie półśrubunek z gwintem zew.
walcowym BSP
Kat.
Numer
katalogowy
3.3
149B7217
• Max. ciśnienie robocze PFA dla wody: 25 bar
• Przyłącza do manometru (2 szt.): gwint wew. 1/4"
3/4
20
25
25
25
X
25
3.3
149B7218
• Dopuszczalne ciśnienie robocze PS dla innych
płynów: patrz tabela obok
1
25
25
25
25
X
25
3.3
149B7228
• Nastawa wstępna: 3 bary
L1, L2, G1 i G2 odpowiadają grupom płynów i gazów zaszeregowanych
wg ich poziomu zagrożenia zgodnie z Europejską Dyrektywę Ciśnieniową (PED).
Artykuł 3.3 wyszczególnia urządzenia, dla których oznakowanie CE nie jest
wymagane.
• Temperatura pracy:
o
- min.: -10 C
- max. ciągła: +80oC (+40oC dla oleju opałowego)
• Pozycja montażu: dowolna
• Media: woda, powietrze, gazy naturalne, olej opałowy
• Zgodność z normami:
- PN-EN 1567:2004 Zawory redukcyjne
- PN-EN ISO228:2005 Gwinty rurowe
Wymiary
A
B
C
E
Masa
„
mm
mm
mm
mm
mm
kg
15
1/2
15/21
85
140
71
91
0,70
20
3/4
20/27
97
160
80
107
1,30
25
1
26/34
102
180
73
107
1,35
DN
D
Wymiar B jest zgodny z wymaganiami standardów DVGW (Niemcy).
DES_8BO/KK/09.2005
Arkusz informacyjny
Materiały
i budowa
Nr
Regulator ciśnienia 8BO
OPIS
MATERIAŁ
EURO
ANSI
1
KORPUS
Brąz
CuSn5PbZn5
ASTM B 505
2
GNIAZDO
Stal nierdzewna
X8CrNiS18-09
AISI303
3
O-RING
NBR (Nitryl)
4
JARZMO
Mosiądz
CuZn39Pb2
ASTM B 124
5
USZCZELKA
NBR (Nitryl)
6
DOCISK
Mosiądz
CuZn39Pb3
ASTM B 124
7
MEMBRANA
NBR (Nitryl) zbrojony poliamidem
8
PODKŁADKA
Mosiądz
9
PODKŁADKA
Miedź
10
ŚRUBA
Stal nierdzewna
X5CrNi18-10
AISI304
11
NAKRĘTKA
ŚRUBA
NASTAWCZA
SPRĘŻYNA
Mosiądz
CuZn39Pb3
ASTM B 124
Mosiądz
CuZn39Pb3
ASTM B 124
12
13
CuZn39Pb3
Stal antykorozyjna
ASTM B 124
VD CrSi
14
POKRYWA
Mosiądz
CuZn39Pb2
15
ŚRUBA
Stal nierdzewna
X5CrNi18-10
ASTM B 124
AISI304
16
POKRYWA DÓŁ
Mosiądz
CuZn39Pb3
ASTM B 124
17
O-RING
NBR (Nitryl)
18
KOREK
Poliamid PA
19
O-RING
NBR (Nitryl)
20
NAKRĘTKA
Mosiądz
CuZn39Pb2
ASTM B 124
21
KRÓCIEC
Mosiądz
CuZn39Pb2
ASTM B 124
22
USZCZELKA
Fibra
Charakterystyka pracy
Ciśnienie przed zaworem (bar)
Zakres regulacji
Współczynnik KvS
DN (mm)
3
KvS (m /h)
15
20
25
2,7
4,3
4,3
Poziom ciśnienia akustycznego Lap
nastawa
DN (mm)
15
20
25
Lap (dB)
10
16
16
Obszar, zaznaczony na wykresie kolorem, wyznacza dopuszczalny
zakres regulacji dla zaworów typ 8BO.
Ciśnienie za zaworem (bar)
Inne wybrane regulatory Danfoss DESBORDES:
Instalacja
- typ 7BIS: Pnom 1,6 MPa, przyłącza gwint wew.
- typ 10BIS: Pnom 2,5 MPa, przyłącza gwint wew.
… i inne.
Regulatory 8BO mogą pracować w dowolnej pozycji.
Urządzenie należy zamontować zgodnie z kierunkiem
przypływu medium (patrz strzałka na obudowie).
Zmiany nastawy ciśnienia redukowanego dokonuje się za
pomocą śruby nastawczej (w górnej części zaworu).
