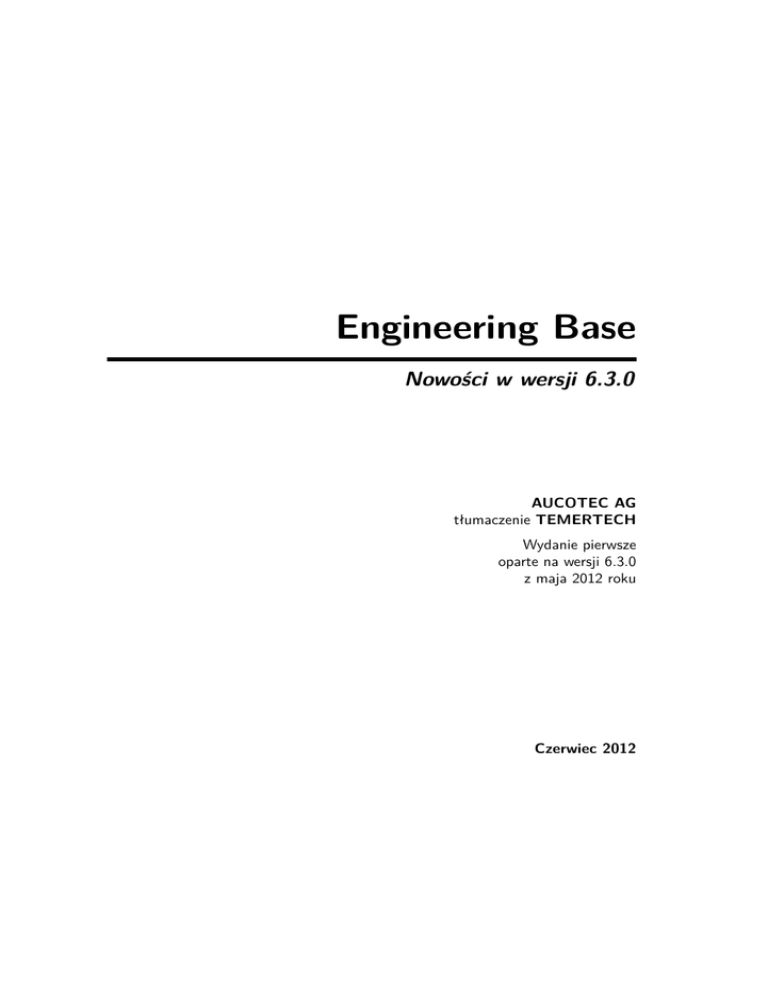

Engineering Base
Nowości w wersji 6.3.0
AUCOTEC AG
tłumaczenie TEMERTECH
Wydanie pierwsze
oparte na wersji 6.3.0
z maja 2012 roku
Czerwiec 2012
© 2004–2012 Copyright by AUCOTEC AG for
english version
© 2010–2012 Copyright by TEMERTECH
Sp. z o.o. for polish translation
Niniejsze opracowanie jest chronione prawem
autorskim i nie może być tłumaczone,
rozpowszechniane i kopiowane żadną z metod
w całości lub części bez pisemnej zgody.
Engineering Base® jest zarejestrowanym znakiem
towarowym dla AUCOTEC AG, Niemcy.
Microsoft Office Visio® , Microsoft SQL Server®
i Windows® są zarejestrowanymi znakami
towarowym dla Microsoft Corporation, USA.
TEMERTECH Sp. z o. o.
42-605 Tarnowskie Góry
ul. Bolesława Śmiałego 18
http://www.temertech.com
Zastrzega się możliwość zmian
Tłumaczenie, opracowanie i skład Team
TEMERTECH
Dokumentację złożono za pomocą systemu
XƎLATEX fontami Latin Modern
Uwagi i informacje o dostrzeżonych błędach
w dokumentacji proszę wysyłać na adres poczty
elektronicznej [email protected]
Skład zamknięto dnia 10 czerwca 2012
Spis treści
1.Nowe możliwości – 4
1.1. Nowe możliwości w nowej wersji – 4
1.2. Migracja danych z poprzednich wersji – 4
2.Wymiana danych, archiwizacja i integracja z zewnętrznym
oprogramowaniem – 5
2.1. Eksport DWG (6.3.0) – 5
3.Nowe rozwiązanie Engineering Base – 5
3.1. Engineering Base Maintenance (6.3.0) – 5
4.Przebudowane i ulepszone kreatory – 6
4.1. Rozszerzenie kreatora Akcesoriów (6.2.4/6.3.0) – 6
4.2. Kreator listwy zaciskowej z rozszerzeniami dla edycji mostków (6.3.0) – 7
4.3. Kreator Aktualizacja okna z typu z rozszerzeniami biorącymi pod uwagę
specyfikacje (6.3.0) – 7
4.4. Kreator Aktualizacja z katalogu (6.3.0) – 7
4.5. Rozszerzenie kreatora Import i aktualizacja elementów (6.3.0) – 7
4.6. Kreator Schemat wielu listew zaciskowych z rozszerzeniem dla
schematów EVU (6.3.0) – 8
5.Rozszerzenie Arkuszy – 9
5.1. Konfiguracja atrybutów arkusza (6.3.0) – 9
6.Kompatybilność – 9
6.1. Wydanie Engineering Base z Visio 2010 (6.3.0) – 9
7.Połączenia – 10
7.1. Porządek kształtu przy otwieraniu arkuszy (6.3.0) – 10
8.Inne zmiany – 10
8.1. Edycja formatki (6.2.4) – 10
8.2. Ostrzeżenie podczas otwierania rysunków zabezpieczonych przed zapisem
(6.3.0) – 10
8.3. Ulubione atrybuty (6.2.4) – 10
8.4. Kopiowanie ze scalaniem funkcji pomiędzy projektami (6.2.4) – 10
8.5. Prawa dostępu do okna dialogowego i edycji grafiki (6.2.4) – 11
8.6. Prawa użytkownika dla dodatków w projekcie (6.3.0) – 11
8.7. Prawa użytkownika do rewizji projektu (6.3.0) – 11
8.8. Używanie Przeciągnij & upuść do importowania (6.3.0) – 12
8.9. Rozciągane uchwyty oraz atrybuty wymiarów (6.3.0) – 12
8.10.Zmiany w oknie właściwości atrybutów (6.3.0) – 12
8.11.Przeznaczenia kabli oraz zestawów złącz (6.3.0) – 12
4
1. Nowe możliwości
1. Nowe możliwości
1.1. Nowe możliwości w nowej wersji
Wraz z nową wersją Engineering Base, z przyjemnością prezentujemy nowe możliwości wierząc, że usprawnią one pracę z naszym oprogramowaniem.
Nowości:
– Wymiana danych, archiwizacja i integracja z zewnętrznym oprogramowaniem.
– Nowe rozwiązanie Engineering Base do wydajnej pracy w grupie.
– Przebudowane i ulepszone kreatory tak, by pracowało się szybciej i wygodniej.
– Dodatkowe funkcje i usprawnienia w funkcjonowaniu arkuszy.
– Usprawnione śledzenie zmian dzięki nowemu systemowi rewizji.
– Zawsze używane są najnowsze technologie.
– Rozszerzenia w połączeniach.
– Wiele innych zmian przekładających się na wyższą funkcjonalność i większe
możliwości konfiguracji Engineering Base, by pracowało się jeszcze wygodniej.
1.2. Migracja danych z poprzednich wersji
Aby przenieść dane z poprzednich wersji Engineering Base, należy zaktualizować
bazę danych używając Menadżera Baz Danych.
Jak zaktualizować bazę danych
1. Otwórz Menadżera Baz Danych 6.3.0 z menu Start systemu Windows.
2. Z menu Plik wybierz Aktualizuj bazy Engineering Base
Podążaj za instrukcjami.

Bazy danych poprzednich wersji będą dostępne w Engineering Base tylko
jeśli zostaną zaktualizowane.
Bazy danych z wersji innych niż zainstalowany Engineering Base nie będą widoczne w oknie wyboru.
5
2. Wymiana danych, archiwizacja i integracja z zewnętrznym
oprogramowaniem
2.1. Eksport DWG (6.3.0)
Kiedy przechowujesz arkusze w formacie DWG, to obróbka wstawionych plików
obrazu może być konfigurowana i zoptymalizowana.
Rysunek 1. Zaznaczenie
wspólnych bitmap
W oknie Opcje można wybrać tryb Wspólne bitmapy. W tym przypadku
rysunki bitmapowe użyte na kartkach są przechowywane tylko raz w folderze
eksportu, wszystkie arkusze odnoszą się jednoznacznie do odpowiednich plików
rysunków.
3. Nowe rozwiązanie Engineering Base
3.1. Engineering Base Maintenance (6.3.0)
Dla produkcji lub utrzymywania ruchu, dostarczany jest łatwy w obsłudze pakiet programu, który może być używany przez personel techniczny do wprowadzania komentarzy do schematów. Zaznaczenia są zarządzane w bazie danych
Engineering Base. Projekt nie może zostać zmieniony i jest otwierany w trybie
tylko do odczytu.
Projektant ma możliwość szybkiego sprawdzenia które schematy zostały zaznaczone i skomentowane. Funkcja komentowania i zaznaczania dostępna jest
via licencja na Engineering Base Maintenance.
Dla edycji komentarzy, schematy są kopiowane przez system pod kartką.
Użytkownik może uzupełnić te oznakowane arkusze informacją (znaczniki).
6
4. Przebudowane i ulepszone kreatory
Tryb komentowania w Visio jest używany do graficznej edycji kartek. Tryb
komentowania umożliwia zapisywanie komentarzy, zmianę kształtów zaznaczanie bez zmiany oryginału. Jeśli znaczniki są wprowadzone przez różnych użytkowników wtedy te są oznaczane inicjałami danego użytkownika.
4. Przebudowane i ulepszone kreatory
4.1. Rozszerzenie kreatora Akcesoriów (6.2.4/6.3.0)
Stworzyliśmy możliwość wprowadzania ulubionych składników przy pozycji montażu formy montażowej. Te komponenty urządzeń zawsze pojawiają się przy
pozycji jako propozycja ale mogą być również odznaczone. W tym celu numer
materiału ulubionego urządzenia jest przechowywany w atrybucie przy pozycji
montażowej.
W widoku katalogu, użytkownik może ustawić atrybut Pozycja Obowiązkowa
podczas tworzenia pozycji montażowej lub wybierania jej później przez menu
kontekstowe przy pozycji montażowej. Aby podświetlić to optycznie, pojawi się
pomarańczowy znak ostrzegający z przodu pozycji montażowej i tekst tej pozycji
zostanie podświetlony krojem pogrubionym.
To optyczne oznaczenie obowiązkowej pozycji montażowej jest również przyjęte do projektu. Kreator może być przerwany tylko przez OK kiedy wszystkie
obowiązkowe pozycje montażowe zostały przypisane. Użytkownik jest ostrzegany o tym problemie za pomocą komunikatu ostrzegawczego.
Dla urządzeń z akcesoriami, kreator ustawia atrybut logiczny Dostępne akcesoria w katalogu. Atrybut otrzymuje właściwości Z katalogu.
Powyższe rozszerzenia dostępne w Engineering Base 6.2.4, natomiast następne już są w Engineering Base 6.3.0.
Podczas edycji zacisków z akcesoriami, teraz mogą być przypisane oba pozytywne i negatywne numery pozycji. Znak odznacza zewnętrzne i wewnętrzne
strony odpowiednio. Dlatego zewnętrzne otwory mogą być używane w łączniku.
Przy starcie, konflikty pozycji (Wiele prezencji, puste wartości) są sygnalizowane lub wyświetlane. Dodatkowo do negatywnych wartości i dziur, to status
tylko do odczytu jest brany pod uwagę.
Kiedy wymieniasz element wstawiony na grafice z akcesoriami tego samego
typu, wtedy są tracone powiązania z graficznymi reprezentacjami. Użytkownik
jest informowany o tym w oknie informacyjnym i tam może być to przerwane.
Jeśli użytkownik uruchomi kreator z akcesorium, wtedy odpowiedni element
jest oznaczony jako punkt początkowy kreatora. Kreator pokaże kompletną hierarchię nadrzędnych obiektów w projekcie. W tym celu kreator zaznaczy katalog
aby odnaleźć czy początkowy obiekt został przypisany do pozycji montażowej
w projekcie. Jeśli urządzenie w projekcie odpowiada urządzeniu (z odpowiednią
formą montażową) w katalogu, to jest to pokazane przez kreator. Ta analiza jest
kontynuowana aż kreator osiągnie punkt, gdy żadne urządzenie nie jest zgodne
z obiektami nadrzędnymi znalezionymi w katalogu.
4.2. Kreator listwy zaciskowej z rozszerzeniami dla edycji mostków (6.3.0)
7
4.2. Kreator listwy zaciskowej z rozszerzeniami dla edycji mostków (6.3.0)
Po tworzeniu wstawianego lub poprawionego mostka na slocie, eksplorator Engineering Base tworzy mostek w folderze mostków, pod listwą zaciskową. Jeśli
folder mozstków nie istnieje to zostanie on utworzony. Komentarz dla nowo
powstałego mostka jest tworzony automatycznie.
4.3. Kreator Aktualizacja okna z typu z rozszerzeniami biorącymi pod
uwagę specyfikacje (6.3.0)
Używając makra Aktualizacja okna z typu można także przejąć okna obiektów
w projekcie do zmienionych specyfikacji w bazie danych. Aż do teraz były brane
po uwagę tylko zmiany definicji typu.
Jeśli katalog specyfikacji jest skonfigurowany w projekcie wtedy pojawi się
nowa kolumna Specyfikacja w oknie Kreator aktualizacja okna z typu między
kolumnami Typ i Aktualizacja. Podczas szukania elementów do aktualizacji,
preferowane są specyfikacje, np. jeśli element zawiera atrybut specyfikacji i jeśli
obowiązująca specyfikacja została tam wprowadzona, wtedy okno elementu w
projekcie jest porównane do okna elementu w katalogu specyfikacji (zamiast do
okna definicji typu).
4.4. Kreator Aktualizacja z katalogu (6.3.0)
Makro Aktualizacja z katalogu może być teraz uruchomione w folderach z projektami oraz odpowiednio z zaznaczeniem wielu projektów.
4.5. Rozszerzenie kreatora Import i aktualizacja elementów (6.3.0)
Kreator wspiera wielopoziomową edycję oraz import danych projektu z zewnętrznych źródeł danych.
Możliwe źródła danych to tabele Excel (*.xls, *.xslx), bazy danych Access
(*.mdb) lub źródła danych ODBC.
W wielopoziomowej edycji, numeryczne poziomy są przetwarzane w porządku rosnącym zaczynając od najniższego poziomu, w ten sposób kontrolowane
jest przetwarzanie kolumny Część z. Operacje i atrybuty mogą być teraz określone w różnych kolumnach, co pozwala stworzyć przypisanie Część z bardziej
elastycznym.
Ponadto Kreator został rozszerzony o:
1. import funkcji może teraz „widzieć” przez foldery np. foldery w katalogu lub
projekcie nie muszą być wprowadzane w importowanym pliku jako Część z
w celu poprawnego importu obiektów do odpowiedniej podstruktury.
2. Importowany plik nie musi już zawierać typu informacji w celu dokonania aktualizacji: inna informacja – np. numer materiału – pozwala na jednoznaczne
przypisanie.
3. Kreator nie musi być uruchomiony wyłącznie w folderach Wyposażenie i Materiały, ale może być również uruchomiony na dowolnej podstrukturze: wówczas wyszukiwanie uruchamia się tylko od bieżącego węzła w dół struktury,
a nowy obiekt jest tworzony tylko pod tym węzłem.
8
4. Przebudowane i ulepszone kreatory
4.6. Kreator Schemat wielu listew zaciskowych z rozszerzeniem dla
schematów EVU (6.3.0)
Kreator Schemat wielu listew zaciskowych zawiera dwa nowe schematy listew,
które spełniają specjalne wymagania dla schematów listew zaciskowych EVU.
– schemat listwy zaciskowej bez kabli EVU DIN
– schemat listwy zaciskowej z piętnastoma kablami EVU DIN
Schematu listwy zaciskowej z piętnastoma kablami przedstawia następujące
informacje:
– typ połączeń od i od zacisku,
– materiał kabla (wewnętrzny przewód),
– typy zacisków w listwie zaciskowej,
– struktura zacisku z numerem zacisku (takich samych jak wyposażenie),
– tabela piętnastu kabli,
– wewnętrzne i zewnętrzne sloty akcesorium zacisku
– wewnętrzne i zewnętrzne oznaczenia przeznaczeń.
Na schemacie listwy zaciskowej EVU, wpisy w projektancie listwy zaciskowej
są przedstawione jak poniżej:
Rysunek 2. Relacja między
projektantem listwy zaciskowej
a schematem listwy zaciskowej
EVU z tabelką kabli DIN
Przypadek A Zworka, połączenie między dwoma zaciskami listwy zaciskowej
jest graficznie przedstawione w schemacie połączenia EVU listwy zaciskowej
jako referencja przeznaczenia (wewnętrzna lub zewnętrzna) nie graficzna.
Na przykład, projektant listwy zaciskowej wyświetla zworkę po lewej między
zaciskami 3 i 6 listwy zaciskowej. W schemacie połączenia EVU listwy zaciskowej
9
ta zaworka może być znaleziona pod Zewnętrzne oznaczenie przeznaczenia jako
referencja przeznaczenia. Dla zacisku 3 jak i do zacisku 6 tworzone są referencje.
Zworka nie jest typu Mostek.
Przypadek B Nieokreślone połączenie w projektancie listwy zaciskowej jest
wprowadzone w schemacie połączenia EVU listwy zaciskowej jako mostek stały
jeśli zaciski są umieszczone kolejno na listwie zaciskowej i mają ten sam typ
i potencjał.
Na przykład mamy nieokreślone połączenie między zaciskami 1 a 4 oraz
4 a 11. W schemacie połączenia listwy zaciskowej wyświetlone są jako mostki
stałe.
Przypadek C Mostek stały jest określony w gnieździe akcesorium i jest wyświetlany w schemacie połączenia EVU listwy zaciskowej jako mostek stały.
Na przykład, Projektant listwy zaciskowej posiada mostek stały w gnieździe akcesorium B2 po prawej. W schemacie połączenia EVU listwy zaciskowej
wyświetlane jest to jako mostek stały.
Przypadek D W projektancie listwy zaciskowej jest określona zworka (prawa
lub lewa), jest to wyświetlane w schemacie połączenia EVU listwy zaciskowej
jako zworka (zewnętrzna lub wewnętrzna).
Na przykład, mamy zworkę po prawej między zaciskami 5 a 9. W schemacie
połączenia EVU listwy zaciskowej wyświetlane jest to jako zworka wewnętrzna.
W eksploratorze Engineering Base powyższe przykłady przedstawione są jak
poniżej:
5. Rozszerzenie Arkuszy
5.1. Konfiguracja atrybutów arkusza (6.3.0)
Konfiguracja okna do dodawania kolumn (atrybuty) do arkusza (konfiguracja
listy) może być teraz otwarta również przy nagłówku linii.
Jeśli wywołasz w wierszu polecenie Pokaż/ukryj kolumny, wówczas dostępne
są atrybuty, które są zdefiniowane w oknie definicji typu wybranego urządzenia,
a ponadto są oferowane atrybutów aktualnie pokazane w arkuszu za pomocą
polecenia Wybór kolumn. Teraz użytkownik może wybrać, które atrybuty chce
wyświetlać w arkuszu.
6. Kompatybilność
6.1. Wydanie Engineering Base z Visio 2010 (6.3.0)
Engineering Base może także współpracować z Visio 2010: program instalacyjny
Engineering Base instaluje Visio 2010 razem z Engineering Base 6.3.
10
8. Inne zmiany
7. Połączenia
7.1. Porządek kształtu przy otwieraniu arkuszy (6.3.0)
Jeśli przeciągniesz połączenia nad kształty lub przesuniesz kształty poleceniem
Przesuń do tła za połączeniami, wtedy te kształty pozostaną permanentnie za
tymi połączeniami nawet kiedy kartka zostanie otwarta ponownie.
8. Inne zmiany
8.1. Edycja formatki (6.2.4)
Funkcja edycji formatki (otwartej w Visio) może być zablokowana dla zwykłego
użytkownika. Administrator może ustawić odpowiednie uprawnienia w projekcie.
8.2. Ostrzeżenie podczas otwierania rysunków zabezpieczonych przed
zapisem (6.3.0)
Kiedy użytkownik otworzy rysunek, to zostanie ostrzeżony o zabezpieczeniu
przed zapisem i zostanie zapytany czy na pewno chce otworzyć ten rysunek.
Odpowiednie okno zawiera informacje który użytkownik aktualnie ma dostęp
do rysunku, który ma być otwarty.
Ostrzeżenie o zabezpieczeniu przed zapisem występuje podczas ręcznego
otwierania rysunku, nie przez automatyczny dostęp via VBA. Podobnie uwaga zostanie pominięta jeśli jest to oczywiste, że dostęp tylko do odczytu jest
możliwy:
– Posiadana jest tylko licencja do odczytu.
– Projekt jest tylko do odczytu.
– Skonfigurowane prawa kontroli dostępu nie zawierają prawa zapisu.
8.3. Ulubione atrybuty (6.2.4)
Użytkownik może strukturyzować atrybuty dla wygody ich używania. Do tego
można wykorzystać etykietę lub zaznaczyć atrybuty jako Ulubione.
To udogodnienie dostępne jest w wyborze atrybutów w edycji graficznej
i w arkuszach. Bieżące ustawienie jest zapisywane w rejestrze użytkownika i może być zmienione w oknie dialogowym atrybutu. Każdy atrybut można oznaczyć
jako ulubiony. Okno wyboru atrybutów oferuje możliwość wybrania tylko tych
atrybutów, które są oznaczone jako ulubione.
8.4. Kopiowanie ze scalaniem funkcji pomiędzy projektami (6.2.4)
Rozszerzono funkcję Kopiowanie ze scalaniem grup symboli w otwartych rysunkach pomiędzy projektami. Proces obejmuje także struktury elementów.
8.5. Prawa dostępu do okna dialogowego i edycji grafiki (6.2.4)
11
8.5. Prawa dostępu do okna dialogowego i edycji grafiki (6.2.4)
Gdy użytkownik nie posiada praw do formatki (prawa dostępu są skonfigurowane w projekcie), wówczas menu Zastąp z kartki i Definiuj okno dialogowe
w eksploratorze Engineering Base i Otwórz kształt formatki w Visio są nieaktywne.
8.6. Prawa użytkownika dla dodatków w projekcie (6.3.0)
Prawo do zmiany, uruchamiania lub wyłączania dodatków może być indywidualnie określone dla każdego użytkownika za pomocą kontroli dostępu (rys. 3).
Tylko użytkownicy z odpowiednimi prawami mogą dokonywać zmian dla dodatków. Wszyscy inni użytkownicy mają dostęp do tej sekcji tylko w trybie do
odczytu.
Rysunek 3. Konfiguracja praw
dostępu
Dla istniejących projektów, każdy kto posiada prawa do zmiany, posiada
także prawo do folderu Dodatków.
8.7. Prawa użytkownika do rewizji projektu (6.3.0)
W zarządzaniu użytkownikami projektu możesz teraz określić prawa do rewizji
indywidualnie dla każdego użytkownika za pomocą kontroli dostępu (rys. 3).
Nie każdy użytkownik w projekcie może tworzyć lub zmieniać rewizje. Tylko
użytkownicy z odpowiednimi prawami mogą tworzyć lub usuwać rewizje.
Dla istniejących projektów, każdy kto posiada prawa do zmiany, posiada
także prawo do zarządzanie rewizjami.
12
8. Inne zmiany
8.8. Używanie Przeciągnij & upuść do importowania (6.3.0)
Engineering Base oferuje innowacyjny sposób do importowania plików i folderów
używając techniki przeciągnij & upuść. Wliczając w to zaznaczenie wielu plików,
folderów z ich podfolderami.
Jedyne co musisz zrobić to wybrać pliku i/lub foldery które chcesz importować za pomocą przeciągnij & upuść. Naciśnij i przytrzymaj lewy przycisk myszy aby przeciągnąć obiekty do ich miejsc przeznaczeń. Puść przycisk myszy
aby umieścić obiekty przy lokacji zabronionej przez Engineering Base. Wybrane
obiekty zostaną natychmiast wstawione jeśli importujesz tylko pliki. Jeśli twój
import zawiera przynajmniej jeden folder, wtedy okno Engineering Base zostanie
otwarte.
Kliknij na Ok aby importować wybrane obiekty.
8.9. Rozciągane uchwyty oraz atrybuty wymiarów (6.3.0)
Uchwyty do rozciągania to obiekty używane w projektowaniu symboli. Mogą być
wstawione w masterach lub kształtach aby umożliwić zmianę rozmiaru kształtu.
W zależności od właściwości określonych dla rozciąganych uchwytów, rozmiar
kształtu może być zmieniony zarówno poziomo jak i pionowo lub w obu tych
kierunkach.
Ponadto rozciągane kształty mogą być używane do zmiany wymiarów obiektu reprezentowanego przez kształt jeśli wcześniej wartości były odpowiednio
określone.
Określa się właściwości rozciąganych uchwytów przez otwarcie mastera lub
kształtu w Visio. Wybierz rozciągany uchwyt i kliknij na właściwości w menu
kontekstowym. Otwarte zostanie okno właściwości, W którym możesz określić
zachowanie rozciąganego uchwytu.
8.10. Zmiany w oknie właściwości atrybutów (6.3.0)
W Engineering Base wprowadzono nową właściwość atrybutu Zatwierdzone,
która jest używana do ustawienia statusu. Domyślnie status nie jest ustawiony.
Status nie może być ustawiony dla wirtualnych atrybutów. Atrybut dla którego status został ustawiony, jest podświetlany przez ciemnozielony kolor tekstu
w oknie i w liście.
Dodatkowo, okno właściwości dla atrybutów pokazuje również ID atrybutu
(rys. 4).
8.11. Przeznaczenia kabli oraz zestawów złącz (6.3.0)
Engineering Base zawiera właściwość, która określa przeznaczenie kabla z graficznej reprezentacji kabla, urządzenia lub lokalizacji. Dla szczegółowej inspekcji
kabla, np. przypisanie przewodu w wiązce, ważne jest by złącza należące do
kabla wyświetlane były jako przeznaczenia.
Teraz jest taka możliwość. Jedynym wymaganiem dla tego jest to aby połączone kształty były wyposażone w zaciski typu Jednokreskowe.
Zaimplementowano nowy atrybut dla zacisków złącz Podłączalny, dzięki któremu możesz reprezentować podłączone połączenia w grafice (rys. 5).
8.11. Przeznaczenia kabli oraz zestawów złącz (6.3.0)
13
Rysunek 4. Właściwości atrybutu
Rysunek 5. a) poprawne
połączenie gniazda 1 z wtyczką 2,
b) niepoprawne połączenie
gniazda 1 z wtyczką 4
W eksploratorze Engineering Base poprawne połączenia są reprezentowane
via referencje do drugiej części podłączonego złącza.
