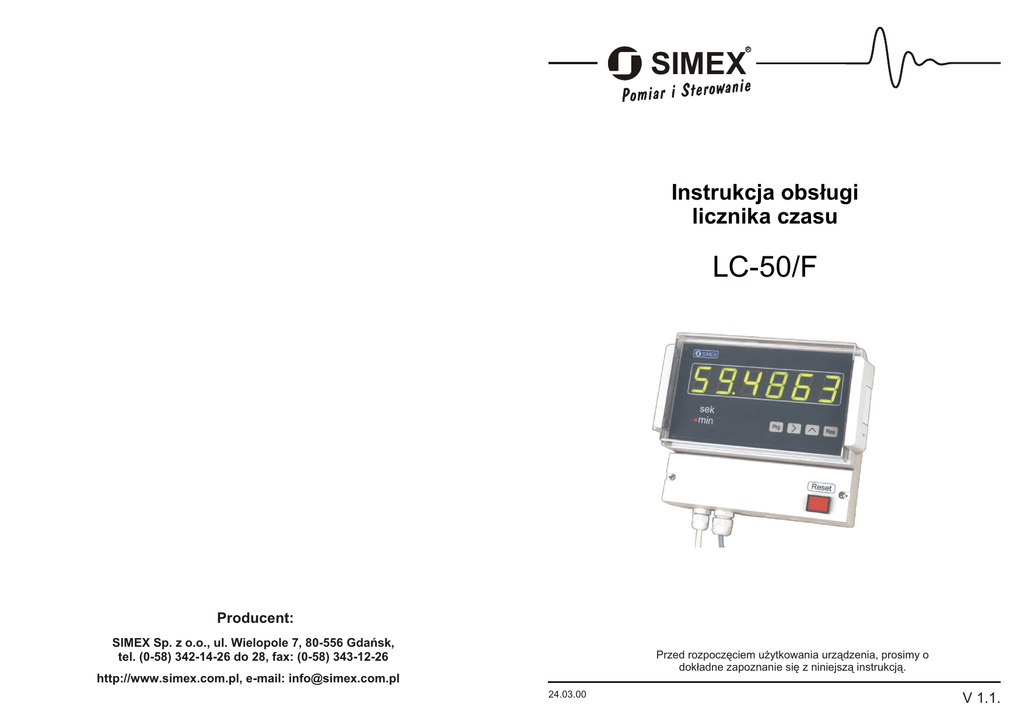

Instrukcja obs³ugi licznika czasu

R
SIMEX
Instrukcja obs³ugi
licznika czasu
LC-50/F
Producent:
SIMEX Sp. z o.o., ul. Wielopole 7, 80-556 Gdañsk,
tel. (0-58) 342-14-26 do 28, fax: (0-58) 343-12-26
Przed rozpoczêciem u¿ytkowania urz¹dzenia, prosimy o
dok³adne zapoznanie siê z niniejsz¹ instrukcj¹.
http://www.simex.com.pl, e-mail: [email protected]
24.03.00
V 1.1.
Instrukcja obs³ugi licznika LC-50/F
Charakterystyka
Przyk³ad 4. Kasowanie licznika (zapis rejestru nr 10h wartoœci¹ 1234h):
Licznik czasu LC-50/F jest stoperem elektronicznym stabilizowanym kwarcem umo¿liwiaj¹cym
precyzyjny pomiar czasu. Licznik przeznaczony jest do odliczania czasu trwania procesów
technologicznych w przemyœle oraz wzorcowania przyrz¹dów, których wskazywana wielkoœæ
zale¿y od czasu (np. przetwornik przep³ywu). Specjalna obudowa o du¿ym stopniu ochrony IP 65
pozwala na stosowanie licznika w trudnych warunkach eksploatacyjnych o du¿ym zawilgoceniu
oraz zanieczyszczeniu. Licznik posiada du¿y, czytelny wyœwietlacz LED o wysokoœci 30 mm.
Licznik zlicza czas w minutach lub sekundach zale¿nie od wybranego trybu pracy i automatycznie
zachowuje piêæ ostatnio zliczonych czasów w rejestrach. Posiada zerowanie rêczne przyciskiem
Res umieszczonym na œciance czo³owej licznika lub zdalne przez zwarcie odpowiednich
zacisków. Wyzerowanie licznika powoduje automatyczne zachowanie poprzednio naliczonych
czasów w rejestrach 2...5. Wszystkie dostêpne klawisze s¹ wyprowadzone na listwê zaciskow¹ w
celu umo¿liwienia zdalnej obs³ugi licznika.
LED, 6 dekad, wysokoϾ cyfr 30 mm
00,0001 - 99,9999
000,001 - 999,999
0,0001 dla minut; 0,001 dla sekund
<= 0,01% +/- jedna cyfra
Start - 0V na zacisk IN3; Stop - +24V na zacisk IN3
przycisk Reset lub zdalne (zwarcie zacisku 21 z 17, 19 lub 24)
5 rejestrów pamiêtaj¹cych poprzednie wartoœci naliczonych
czasów
interfejs komunikacyjny
RS 485 (Modbus RTU)
program. szybkoϾ transmisji 2400 bit/sek.
4800 bit/sek.
9600 bit/sek.
zasilanie
24V, 230V AC / 50Hz 20V A
stopieñ ochrony
IP 65
temp. pracy
0°C - +50°C
temp. sk³adowania
-10°C - +70°C
obudowa
naœcienna, typu F
materia³ obudowy
ABS
wymiary obudowy
215 x 185 x 115 mm
sposób liczenia
w minutach lub sekundach, co jest sygnalizowane zapaleniem
siê w³aœciwej diody na œciance czo³owej
2
ADDR
FUNC
01
06
DATA H, L
REG H, L
DATA H, L
CRC L, H
00
12
85
10
34
78
- wartoϾ 1234h (rozkaz zerowania licznika)
OdpowiedŸ urz¹dzenia (identyczna z rozkazem):
ADDR
FUNC
01
06
REG H, L
DATA H, L
CRC L, H
00
12
85
10
34
78
Przyk³ad 5. Zmiana adresu urz¹dzenia z 1 na 2 (zapis rejestru nr 20h):
Dane techniczne:
wyœwietlacz
zakres pomiarowy
minuty:
sekundy:
dzia³ka odczytowa
dok³adnoœæ pomiaru
wyzwalanie licznika
zerowanie
pamiêæ
Instrukcja obs³ugi licznika LC-50/F
ADDR
FUNC
01
06
DATA H
DATA L
REG H, L
DATA H, L
CRC L, H
00
00
09
20
02
C1
-0
- nowy adres (2)
OdpowiedŸ urz¹dzenia (identyczna z rozkazem):
ADDR
FUNC
01
06
REG H, L
DATA H, L
CRC L, H
00
00
09
20
02
C1
7
Instrukcja obs³ugi licznika LC-50/F
Instrukcja obs³ugi licznika LC-50/F
Przyk³ady ramek zapytañ / odpowiedzi:
Sposób dzia³ania
Przyk³ady dotycz¹ urz¹dzenia o adresie 1. Wszystkie wartoœci podawane s¹ szesnastkowo.
Zak³adamy, ¿e licznik czasu zawiera wartoœæ 100.000 sek. (szesnastkowo 186A0), a pamiêæ
"timE 1" zawiera 200.000 sek. (szesnastkowo 30D40).
W celu rozpoczêcia pomiaru czasu nale¿y rozewrzeæ zacisk IN3 (nr 16) od napiêcia +24V.
Wówczas nastêpuje pomiar czasu i trwa tak d³ugo dopóki zacisk IN3 nie zostanie ponownie
po³¹czony z +24 V. Napiêcie +24 V jest wyprowadzone na zaciskach nr 17, 19 i 24. Ponowne
rozwarcie powoduje dalsze naliczanie czasu bez zerowania dotychczas naliczonej wartoœci.
W przypadku, gdy chcemy naliczaæ now¹ wartoœæ czasu nale¿y licznik wyzerowaæ klawiszem
Res, który znajduje siê na œciance czo³owej przep³ywomierza. Nale¿y jednak pamiêtaæ, ¿e
wszelkie operacje ustawieniowe w³¹cznie z zerowaniem mo¿liwe s¹ tylko wtedy, gdy licznik nie
znajduje siê w trybie pomiaru czasu. Wyzerowanie licznika powoduje automatyczne
zachowanie naliczonej wartoœci w rejestrze 1. Poprzednio naliczone wartoœci s¹
przechowywane kolejno w rejestrach o wy¿szych numerach 2...5.
Wszystkie dostêpne klawisze s¹ wyprowadzone na listwê zaciskow¹ w celu umo¿liwienia
zdalnej eksploatacji licznika. Aby uaktywniæ dany klawisz nale¿y zewrzeæ zacisk odpowiadaj¹cy
danemu klawiszowi z zaciskiem +24 V na czas nie krótszy ni¿ 30 ms.
Przyk³ad 1. Ramka zapytania o starsze s³owo licznika czasu (16 bitów, 1 rejestr o numerze 1):
ADDR
FUNC
01
03
REG H, L
00
01
COUNT H, L
00
CRC L, H
01
D5
CA
OdpowiedŸ urz¹dzenia:
ADDR
FUNC
BYTE C
01
03
02
DATA H, L
DATA H, L
00
CRC L, H
01
79
84
Opis klawiszy
- starsze s³owo licznika czasu
Przyk³ad 2. Ramka zapytania o ca³¹ zawartoœæ licznika czasu (32 bity, 2 rejestry od numeru 1):
ADDR
FUNC
01
03
REG H, L
00
01
COUNT H, L
00
02
- przejœcie do menu (trybu przegl¹dania/programowania)
- uruchomienie opcji w menu
- zatwierdzenie wpisanej wartoœci
Prg
CRC L, H
95
CB
- zerowanie licznika. Licznik mo¿e zostaæ wyzerowany tylko w trybie spoczynku
(rozwarcie IN3 i +24V). Wyzerowanie licznika powoduje automatyczny zapis
naliczonej wartoœci do rejestru "timE 1"
- wyjœcie z opcji menu lub anulowanie zmiany parametru
Res
OdpowiedŸ urz¹dzenia:
ADDR
FUNC
BYTE C
01
03
04
DATA 0 - 3
DATA 0(H), 1 , 2 , 3(L)
CRC L, H
00
C9
01
86
A0
- prze³¹czenie miêdzy trybami wyœwietlania wartoœci czasu w minutach
i sekundach. Aktualnie wybrany tryb jest sygnalizowany na panelu
zaœwieceniem siê odpowiedniej diody LED (sek/min).
- w trybie przegl¹dania/programowania - wybór opcji w menu lub zmiana
modyfikowanej pozycji dziesiêtnej
EB
- zawartoϾ licznika czasu
Przyk³ad 3. Ramka zapytania o zawartoœæ pamiêci “timE 1” (32 bity, 2 rejestry od numeru 3):
ADDR
FUNC
01
03
REG H, L
00
03
COUNT H, L
00
02
CRC L, H
34
0B
Przyk³adowy rozk³ad konektorów
OdpowiedŸ urz¹dzenia:
ADDR
FUNC
BYTE C
01
03
04
DATA 0 - 3
- w trybie przegl¹dania/programowania - wybór opcji w menu lub zmiana cyfry
na bie¿¹cej pozycji dziesiêtnej
DATA 0(H), 1 , 2 , 3(L)
CRC L, H
00
0F
03
- zawartoœæ pamiêci “timE 1”
0D
40
53
N
L
24V AC
6
15 16 17 18 19 20 21 22 23 24
GND
N.C.
+24V DC
+24V DC
WEJŒCIE
START/STOP
Klawisz
Klawisz
Klawisz
RES
Klawisz
PRG
+24V DC
3
Instrukcja obs³ugi licznika LC-50/F
Instrukcja obs³ugi licznika LC-50/F
Obs³uga menu:
Menu uaktywniamy klawiszem Prg (pojawia siê wówczas napis "timE 1"). Klawiszami
wybraæ mo¿na interesuj¹c¹ nas opcjê menu, ponowne naciœniêcie Prg powoduje uruchomienie aktualnie wyœwietlanej opcji.
Menu programowania
Addr
bAud
Opcje "timE 1" ... "timE 5" umo¿liwiaj¹ wyœwietlenie zapisanej w wybranym rejestrze wartoœci
czasu. Klawisz
umo¿liwia przegl¹danie zapamiêtanych czasów w minutach lub sekundach.
Wyjœcie z opcji nastêpuje po wciœniêciu klawisza Res.
Opcja "Addr" umo¿liwia zmianê adresu urz¹dzenia (wg protoko³u MODBUS). Adres musi
zawieraæ siê w zakresie 1-255. Wartoœæ adresu modyfikujemy klawiszami:
(zmiana pozycji
dziesiêtnej),
(zmiana wartoœci cyfry na bie¿¹cej pozycji).
Wciœniêcie klawisza Prg powoduje zatwierdzenie zmiany, klawisz Res powoduje wyjœcie bez
modyfikacji adresu.
Opcja "bAud" pozwala na zmianê prêdkoœci transmisji RS 485. Dostêpne s¹ wartoœci 2400,
4800 oraz 9600 bit/sek. Prêdkoœæ transmisji modyfikujemy klawiszem
, zmianê zatwierdzamy naciskaj¹c Prg .
Obs³uga protoko³u MODBUS
timE 5
Parametry transmisji:
Prêdkoœæ transmisji:
Protokó³ transmisji:
Wykaz zmiennych (wszystkie wartoœci liczbowe podawane s¹ szesnastkowo):
timE 4
timE 3
timE 2
timE 1
Prg
1 bit startu, 8 bitów danych, 1 bit stopu, bez kontroli parzystoœci.
2400,4800.9600 bit/sek. (wybór w menu urz¹dzenia).
zgodny z MODBUS RTU.
Rejestr
Zapis
Zakres
01h
02h
03h
04h
05h
06h
07h
08h
09h
0Ah
0Bh
0Ch
10h
20h
21h
Nie
Nie
Nie
Nie
Nie
Nie
Nie
Nie
Nie
Nie
Nie
Nie
Tak
Tak
Nie
0 - FFFFh
0 - FFFFh
0 - FFFFh
0 - FFFFh
0 - FFFFh
0 - FFFFh
0 - FFFFh
0 - FFFFh
0 - FFFFh
0 - FFFFh
0 - FFFFh
0 - FFFFh
1234h
1 - FFh
83h
Opis rejestru
Starsze,
M³odsze s³owo licznika czasu (wartoœæ wyra¿ona w 0.001 sek.)
Starsze,
M³odsze s³owo rejestru "timE 1" (wartoœæ wyra¿ona w 0.001 sek.)
Starsze,
M³odsze s³owo rejestru "timE 2" (wartoœæ wyra¿ona w 0.001 sek.)
Starsze,
M³odsze s³owo rejestru "timE 3" (wartoœæ wyra¿ona w 0.001 sek.)
Starsze,
M³odsze s³owo rejestru "timE 4" (wartoœæ wyra¿ona w 0.001 sek.)
Starsze,
M³odsze s³owo rejestru "timE 5" (wartoœæ wyra¿ona w 0.001 sek.)
Zapis wartoœci 1234h powoduje wyzerowanie licznika czasu
Adres urz¹dzenia. Nowe urz¹dzenia maj¹ przypisany domyœlny adr. = 1
Wartoœæ sta³a 83h (identyfikator typu urz¹dzenia)
WPROWADZENIE DO MENU PROGRAMOWANIA
Do odczytu rejestru (lub grupy rejestrów) u¿ywaæ nale¿y funkcji 3, do zapisu rejestrów funkcji 6
(zgodnie ze specyfikacjami protoko³u MODBUS).
Uwaga!
1. Zerowanie licznika czasu (rejestr 10h), podobnie jak w przypadku zerowania klawiszem
Res mo¿liwe jest wy³¹cznie w trybie spoczynku (rozwarte In3 i +24V).
2. Po zapisie rejestru 20h urz¹dzenie odpowiada ramk¹ rozpoczynaj¹c¹ siê od starego (nie
zmienionego) adresu.
4
5
