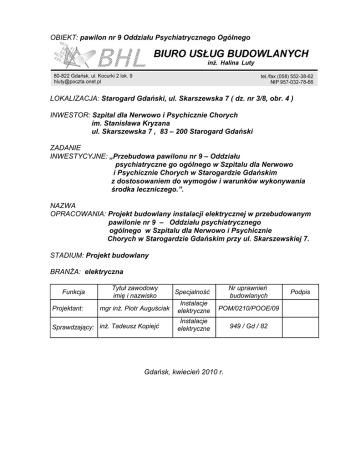

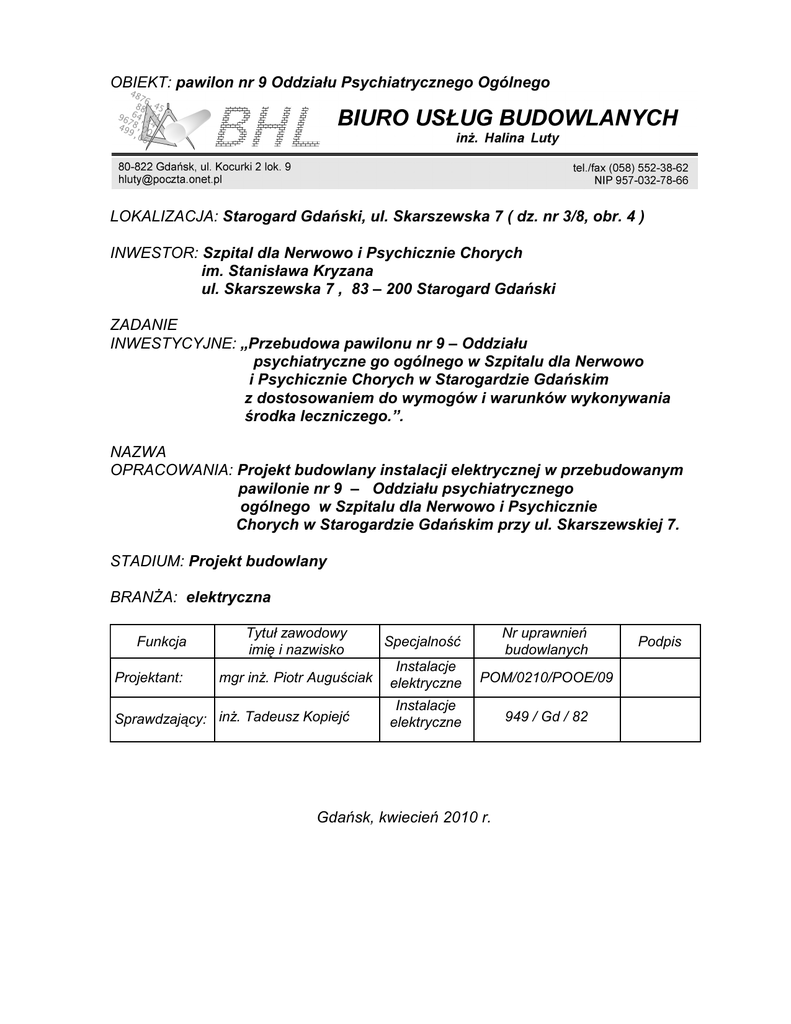

OBIEKT: pawilon nr 9 Oddziału Psychiatrycznego Ogólnego

OBIEKT: pawilon nr 9 Oddziału Psychiatrycznego Ogólnego
LOKALIZACJA: Starogard Gdański, ul. Skarszewska 7 ( dz. nr 3/8, obr. 4 )
INWESTOR: Szpital dla Nerwowo i Psychicznie Chorych
im. Stanisława Kryzana
ul. Skarszewska 7 , 83 – 200 Starogard Gdański
ZADANIE
INWESTYCYJNE: „Przebudowa pawilonu nr 9 – Oddziału
psychiatryczne go ogólnego w Szpitalu dla Nerwowo
i Psychicznie Chorych w Starogardzie Gdańskim
z dostosowaniem do wymogów i warunków wykonywania
środka leczniczego.”.
NAZWA
OPRACOWANIA: Projekt budowlany instalacji elektrycznej w przebudowanym
pawilonie nr 9 – Oddziału psychiatrycznego
ogólnego w Szpitalu dla Nerwowo i Psychicznie
Chorych w Starogardzie Gdańskim przy ul. Skarszewskiej 7.
STADIUM: Projekt budowlany
BRANśA: elektryczna
Funkcja
Projektant:
Tytuł zawodowy
imię i nazwisko
Specjalność
Nr uprawnień
budowlanych
mgr inŜ. Piotr Auguściak
Instalacje
elektryczne
POM/0210/POOE/09
Instalacje
elektryczne
949 / Gd / 82
Sprawdzający: inŜ. Tadeusz Kopiejć
Gdańsk, kwiecień 2010 r.
Podpis
ZAWARTOŚĆ TECZKI
1. OPIS TECHNICZNY
1.1. Techniczna podstawa opracowania
1.2. Zakres projektu
1.3. Zasilanie obiektu
1.4. Instalacje elektryczne
1.5. Instalacja odgromowa
1.6. Ochrona od poraŜeń prądem elektrycznym
1.7. Informacja o planie „bioz”
2. OBLICZENIA
2.1. Sprawdzenie skuteczności samoczynnego wyłączenia zasilania
2.2. Obliczenia natęŜenia oświetlenia
3. RYSUNKI
1.Plan sytuacyjny
2.Rozmieszczenie urządzeń elektrycznych - rzut piwnic
3.Rozmieszczenie urządzeń elektrycznych - rzut parteru
4.Rozmieszczenie urządzeń elektrycznych - rzut I piętra
5.Rozmieszczenie urządzeń elektrycznych - rzut II piętra
6.Plan instalacji odgromowej
7.Schemat połączeń tablic
8.Schemat połączeń tablicy T1
9.Schemat połączeń tablicy T2
10.Schemat połączeń tablicy T2r
11.Schemat połączeń tablicy T3
12.Schemat połączeń tablicy T3r
13.Schemat połączeń tablicy T4
14.Schemat połączeń tablicy T4r
15.Schemat połączeń tablicy T5
16.Schemat połączeń tablicy T5r
17.Schemat połączeń tablicy T6
18.Schemat połączeń tablicy T6r
19.Schemat połączeń tablicy T7
20.Schemat połączeń tablicy T7r
21.Schemat połączeń tablicy T8
22.Schemat połączeń tablicy T8r
2
1.OPIS TECHNICZNY
1.1. Techniczna podstawa opracowania
Projekt opracowano na podstawie:
−Inwentaryzacji
−N-SEP-E-004
−PN-EN
budowlanej i elektrycznej budynku Nr 9 w Starogardzie Gdańskim
i PN-76/E-05125 norma „Elektroenergetyczne i sygnalizacyjne linie kablowe”
12464-1 norma „Oświetlenie miejsc pracy”
−PN-IEC-60364-4-41
norma „Instalacje elektryczne w obiektach budowlanych. Ochrona dla
zapewnienia bezpieczeństwa. Ochrona przeciwporaŜeniowa”
−PN-IEC
62305 norma „Ochrona odgromowa obiektów budowlanych”
−Przepisów
Budowy Urządzeń Elektrycznych wydane przez Instytut Energetyki wyd. IV
aktualizowane w 1997r
1.2. Zakres projektu
Projekt zakresem swym obejmuje:
−przebudowę
instalacji elektrycznych wewnętrznych w przebudowywanych pomieszczeniach
−przebudowę
wewnętrznych linii zasilających
−instalację
przyzywową
−instalację
antenową
−zasilanie
wentylatorów
−przebudowę
tablic
1.3. Zasilanie obiektu
Budynek Nr IX zasilany jest kablem YAKY 4x25mm 2 ze złącza kablowego Sb-XIII
zlokalizowanego na budynku Nr XIII (zasilanie podstawowe) oraz kablem YAKY 4x16mm 2 ze
złącza kablowego Sa-XIII zlokalizowanego na budynku Nr XIII (zasilanie rezerwowane).
Budynek posiada instalacje odgromową.
NaleŜy wymienić kable zasilające na YAKY 4x70mm 2. Trasa kabli zasilających została pokazana
na rys. Nr 1.
1.4. Instalacje elektryczne
Instalacja elektryczna w przebudowywanych pomieszczeniach podlega całkowitej przebudowie.
Przewiduje się etapowanie robót: Etap I – środkowa część pawilonu, Etap II – lewe skrzydło,
Etap III – prawe skrzydło.
3
W Etapie I naleŜy wykonać zasilanie obiektu, instalacje elektryczne środkowej części pawilonu,
tablicę główną TG, tablice piętrowe T1, T3, T3r, T6, T6r, T8, T8r, instalację odgromową środkowej
części, połączenia wyrównawcze główne i miejscowe, instalację antenową, instalacje przyzywową.
W Etapie II naleŜy wykonać instalacje elektryczne w lewym skrzydle, tablice piętrowe T2, T2r, T5,
T5r, instalację odgromową lewego skrzydła, instalacje antenową, instalacje przyzywową.
W Etapie III naleŜy wykonać instalacje elektryczne w prawym skrzydle, tablice piętrowe T4, T4r,
T7, T7r, instalację odgromową prawego skrzydła, instalacje antenową, instalacje przyzywową.
Projektowaną tablicę TG naleŜy zasilić przewodem 5x LgY 35mm2 (zasilanie podstawowe)
oraz 5x LgY 35mm2 (zasilanie rezerwowane) ze złącza kablowego na budynku Nr IX.
Projektowane tablice piętrowe naleŜy zasilić z tablicy głównej TG przewodami Cu 5x10mm 2 oraz
Cu 5x6mm2. Na korytarzach trasy wlz prowadzić w metalowych korytkach kablowych, które po
wykonaniu naleŜy obudować płytami karton-gips.
Trasy wlz pokazano na rys. Nr 2, 3, 4, 5.
Zaprojektowane
tablice wewnętrzne wyposaŜyć
w wyłączniki
instalacyjne
nadprądowe
i róŜnicowoprądowe z których zasilane będą odbiory oświetleniowe, gniazda wtykowe 230V,
gniazda wtykowe 400V, wentylatory dachowe, instalacja przyzywowa.
Tablica główna oraz tablice piętrowe wyposaŜyć w zamek EURO LOOKS z kluczem 9081.
Instalacje oświetleniowe wykonać przewodami miedzianymi Cu 3x1,5mm2, obwody gniazd
wtykowych 230V przewodem Cu 3x2,5mm2, obwody gniazd 3faz. przewodem Cu 5x2,5mm2.
Oddzielnie Ŝyła „N” i „PE”. Przewody w izolacji 750V.
Oświetlenie korytarzy, klatek schodowych, oświetlenie nocne pokoi chorych, instalacje w punktach
pielęgniarskich, pokojach zabiegowych oraz instalacje w gabinetach lekarskich, zasilane będą
z tablic zasilania rezerwowanego.
Na korytarzach i na klatkach schodowych zaprojektowano oświetlenie podstawowe oraz
oświetlenie nocne z moŜliwością załączenia lokalnego oraz centralnego z tablic TSO znajdujących
się w punktach pielęgniarskich.
Załączenie oświetlenia nocnego w pokojach chorych będzie się odbywało z tablic TSO.
Łączniki powinny być instalowane na wysokości ok. 120 cm od podłogi. W pomieszczeniach dla
niepełnosprawnych łączniki instalować na wysokości ok. 90 cm od podłogi.
W łazienkach gniazda montować na wysokości 140 cm od podłogi.
W pomieszczeniach dostępnych dla pacjentów osprzęt montować w skrzynkach metalowych
z zamkiem EURO LOOKS. Dla łączników i kasowników klucz 9081, a dla gniazd wtykowych
klucz 9082. W drzwiczkach przewiduje się otwory umoŜliwiające załączenie oświetlenia oraz
wezwanie pomocy (instalacja przyzywowa). Skasowanie alarmu instalacji przyzywowej moŜe być
4
zrealizowane jedynie po otworzeniu drzwiczek. W skrzynkach metalowych dla gniazd wtykowych
naleŜy przygotować otwór dla przewodu, umoŜliwiający zamknięcie drzwiczek przy podłączonym
urządzeniu.
Instalacje elektryczne wykonać pod tynkiem.
W budynku zaprojektowano urządzenia przywoławcze sygnalizujące wzywanie pomocy. Alarm jest
sygnalizowany na zewnątrz pomieszczenia za pomocą sygnału świetlnego oraz na panelu
w pomieszczeniach pielęgniarek. Kasowanie alarmu następuje w pomieszczeniu w którym alarm
został włączony.
W przypadku zaniku napięcia w sieci elektrycznej trasa komunikacyjna wskazująca kierunek
wyjścia z budynku zostanie oświetlona samoczynnie oprawami ewakuacyjnymi (z naklejonymi
piktogramami), które posiadają wbudowane moduły awaryjne działające min. 2 godziny.
Dodatkowo trasa ewakuacji zostanie oświetlona oprawami oświetlenia podstawowego
wyposaŜonymi w moduły awaryjne działające min. 2 godziny.
W piwnicy zaprojektowano GSU do której naleŜy podłączyć wszystkie przewodzące części
urządzeń, konstrukcje metalowe budynku, rury i inne metalowe urządzenia, instalacje wody,
centralnego ogrzewania, ekrany przewodów instalacji antenowej itp.
W tablicy głównej TG zaprojektowano wyłącznik główny FRX-303-100A z wyzwalaczem
wzrostowym do sterowania wyłącznikami głównymi p/poŜarowymi. Przyciski sterownicze
umieszczone zostały przy drzwiach wejściowych w obudowie z szybką rozbijalną.
Rozmieszczenie urządzeń elektrycznych pokazano na rys. Nr 2, 3, 4, 5.
Na dachu zaprojektowano szerokopasmową antenę reflektorową słuŜącą do odbioru cyfrowej
i analogowej TV naziemnej. W pomieszczeniu 3/14 (magazyn) naleŜy zainstalować wzmacniacz
instalacji antenowej. Do rozdzielenia sygnału naleŜy stosować rozgałęźniki RTV. W pokojach
chorych oraz w salach pobytu dziennego naleŜy zainstalować gniazda końcowe RTV. Instalację
antenową wykonać kablem koncentrycznym RG6-1,02.
1.5. Instalacja odgromowa
Na przebudowywanym budynku zaprojektowano nową instalację piorunochronną wykonaną prętem
stalowym Ø8mm mocowanego za pomocą uchwytów klejonych do podłoŜa. Przewody
odprowadzające prowadzone po ścianach budynku połączyć z uziomem otokowym wykonanym
taśmą Fe/Zn 25x4mm przez złącza kontrolne umieszczone na wysokości 1,5m. Przewody
odprowadzające wykonać jako napręŜane. Na dachu do instalacji piorunochronnej podłączyć
wszystkie metalowe części budynku jak rynny, wentylatory itp.
Projektowaną instalację
odgromową połączyć z istniejącą instalacją odgromową budynku obok.
5
Plan instalacji odgromowej pokazano na rys. Nr 6
1.6. Ochrona od poraŜeń prądem elektrycznym
Zgodnie z PN-IEC-60364-4-41 w urządzeniach elektrycznych do 1kV przewidziano ochronę przed
dotykiem pośrednim przez zastosowanie samoczynnego wyłączenia zasilania w układzie sieciowym
TN- S (oddzielnie przewód neutralny „N” i przewód ochronny „PE”). śyłę ochronną „PE” w
kablach i przewodach oświetleniowych podłączyć do zacisków ochronnych urządzeń, bolców
gniazd wtykowych, obudów opraw, itp.
Sprawdzenie skuteczności samoczynnego wyłączenia zasilania dokonano w obliczeniach pkt. 2.2.
1.7. Informacja o planie „bioz”
Instalacje elektryczne na terenie powinny być uŜytkowane w taki sposób, aby nie stanowiły
zagroŜenia poŜarowego lub wybuchowego, a takŜe chroniły w dostatecznym stopniu pracowników
przed poraŜeniem prądem elektrycznym. Roboty związane z podłączeniem, sprawdzeniem,
konserwacją i naprawą instalacji oraz urządzeń mogą być wykonywane wyłącznie przez osoby
posiadające odpowiednie uprawnienia.
Rozdzielnice prądu elektroenergetycznego znajdujące się na terenie budowy powinny być
zabezpieczone przed dostępem nieupowaŜnionych osób. Połączenia przewodów z urządzeniami
mechanicznymi wykonać w sposób zapewniający bezpieczeństwo pracy osób obsługujących
urządzenia, przewody zabezpieczyć przed uszkodzeniami mechanicznymi. Okresowa kontrola stanu
urządzeń elektrycznych pod względem bezpieczeństwa, rezystancji izolacji tych urządzeń powinna
odbywać się co najmniej raz w miesiącu.
6
2.OBLICZENIA
2.1. Sprawdzenie skuteczności samoczynnego wyłączenia zasilania
Sb-XIII
Sb-XV
l =160m
YAKY 4x70mm2
125A
l = 60m
Al 4x70mm2
80A
l = 28m
"1"
T8
"4"
l = 24m
"5"
TG
YDYŜo 3x1,5mm2
Cu 5x10mm2
B6A
25A
l = 22m
YDYŜo 3x2,5mm2
l = 26m
l = 3m
2x YAKY 4x120mm2
ZB-IX
Cu 5x35mm2
St. transfor.
315kVA
B10A
"3"
"2"
Zwarcie w punkcie „1”
R [mΩ]
Kabel Al 4x70mm
2
Kabel YAKY 4x70mm2
Kabel 2x YAKY 4x120mm2
Transformator
ZS =
- na gorąco
R = 2 x 28 x 0,55
X = 2 x 28 x 0,079
- na zimno
R = 2 x 60 x 0,46
X = 2 x 60 x 0,079
- na zimno
R = 2 x 160 x 0,14
X = 2 x 160 x 0,076
400 kVA
X [mΩ]
30,8 mΩ
4,42 mΩ
55,2 mΩ
9,5 mΩ
44,8 mΩ
8,9 mΩ
139,7 mΩ
24,3 mΩ
21,0 mΩ
59,2 mΩ
R 2 + X 2 = 151,7 mΩ = 0,1517 Ω
Maksymalny czas wyłączenia napięcia T = 5 sek. przyjęto dla warunków środowiskowych,
w których rezystancja ciała ludzkiego w stosunku do ziemi wynosi co najmniej 1000 Ω.
Z charakterystyki czasowo-prądowej wkładki WT-00/F 125A dla czasu T = 5 sek. → Ib = 383 A.
Dla zapewnienia samoczynnego wyłączenia zasilania powinno być spełnione wymaganie
7
ZS x Ib ≤ U0
0,1517 x 383 = 58,1 V < U0 = 230 V
Skuteczność samoczynnego wyłączenia zasilania jest zachowana.
Zwarcie w punkcie „2”
R [mΩ]
Kabel 5x35mm2
Kabel Al 4x70mm2
Kabel YAKY 4x70mm
2
Kabel 2x YAKY 4x120mm2
Transformator
ZS =
- na gorąco
R = 2 x 3 x 0,69
- na zimno
R = 2 x 28 x 0,46
X = 2 x 28 x 0,079
- na zimno
R = 2 x 60 x 0,46
X = 2 x 60 x 0,079
- na zimno
R = 2 x 160 x 0,14
X = 2 x 160 x 0,076
400 kVA
X [mΩ]
4,1 mΩ
25,8 mΩ
4,42 mΩ
55,2 mΩ
9,5 mΩ
44,8 mΩ
8,9 mΩ
138,8 mΩ
24,3 mΩ
21,0 mΩ
59,2 mΩ
R 2 + X 2 = 150,9 mΩ = 0,151 Ω
Maksymalny czas wyłączenia napięcia T = 5 sek. przyjęto dla warunków środowiskowych,
w których rezystancja ciała ludzkiego w stosunku do ziemi wynosi co najmniej 1000 Ω.
Z charakterystyki czasowo-prądowej wkładki WT-00/F 80A dla czasu T = 5 sek. → Ib = 217,3 A.
Dla zapewnienia samoczynnego wyłączenia zasilania powinno być spełnione wymaganie
ZS x Ib ≤ U0
0,151 x 217,3 = 32,8 V < U0 = 230 V
Skuteczność samoczynnego wyłączenia zasilania jest zachowana.
Zwarcie w punkcie „3”
R [mΩ]
Przewód Cu 5x10mm2
Kabel 5x35mm2
Kabel Al 4x70mm2
- na gorąco
R = 2 x 22 x 2,4
- na zimno
R = 2 x 3 x 0,57
- na zimno
R = 2 x 28 x 0,46
X = 2 x 28 x 0,079
X [mΩ]
105,6 mΩ
3,4 mΩ
25,8 mΩ
4,42 mΩ
8
Kabel YAKY 4x70mm2
Kabel 2x YAKY 4x120mm2
Transformator
ZS =
- na zimno
R = 2 x 60 x 0,46
X = 2 x 60 x 0,079
- na zimno
R = 2 x 160 x 0,14
X = 2 x 160 x 0,076
400 kVA
55,2 mΩ
9,5 mΩ
44,8 mΩ
8,9 mΩ
243,7 mΩ
24,3 mΩ
21,0 mΩ
59,2 mΩ
R 2 + X 2 = 250,9 mΩ = 0,251 Ω
Maksymalny czas wyłączenia napięcia T = 5 sek. przyjęto dla warunków środowiskowych,
w których rezystancja ciała ludzkiego w stosunku do ziemi wynosi co najmniej 1000 Ω.
Z charakterystyki czasowo-prądowej wkładki NEOZED 25A dla czasu T = 5 sek. → Ib = 116,5 A.
Dla zapewnienia samoczynnego wyłączenia zasilania powinno być spełnione wymaganie
ZS x Ib ≤ U0
0,251 x 116,5 = 29,2 V < U0 = 230 V
Skuteczność samoczynnego wyłączenia zasilania jest zachowana.
Zwarcie w punkcie „4”
R [mΩ]
Przewód Cu 3x1,5mm2
Przewód Cu 5x10mm2
Kabel 5x35mm2
Kabel Al 4x70mm2
Kabel YAKY 4x70mm2
Kabel 2x YAKY 4x120mm2
Transformator
ZS =
- na gorąco
R = 2 x 24 x 16
- na zimno
R = 2 x 22 x 2
- na zimno
R = 2 x 3 x 0,57
- na zimno
R = 2 x 28 x 0,46
X = 2 x 28 x 0,079
- na zimno
R = 2 x 60 x 0,46
X = 2 x 60 x 0,079
- na zimno
R = 2 x 160 x 0,14
X = 2 x 160 x 0,076
400 kVA
X [mΩ]
768,0 mΩ
88,0 mΩ
3,4 mΩ
25,8 mΩ
4,42 mΩ
55,2 mΩ
9,5 mΩ
44,8 mΩ
8,9 mΩ
994,1 mΩ
24,3 mΩ
21,0 mΩ
59,2 mΩ
R 2 + X 2 = 995,9 mΩ = 0,996 Ω
9
Maksymalny czas wyłączenia napięcia T = 0,4 sek. przyjęto dla warunków środowiskowych,
w których rezystancja ciała ludzkiego w stosunku do ziemi wynosi co najmniej 1000 Ω.
Z charakterystyki czasowo-prądowej wyłącznika S301 B6A dla czasu T = 0,4 sek. → Ib = 30 A.
Dla zapewnienia samoczynnego wyłączenia zasilania powinno być spełnione wymaganie
ZS x Ib ≤ U0
0,996 x 30 = 29,29 V < U0 = 230 V
Skuteczność samoczynnego wyłączenia zasilania jest zachowana.
Zwarcie w punkcie „5”
R [mΩ]
Przewód Cu 3x2,5mm2
Przewód Cu 5x10mm2
Kabel 5x35mm2
Kabel Al 4x70mm2
Kabel YAKY 4x70mm2
Kabel 2x YAKY 4x120mm2
Transformator
ZS =
- na gorąco
R = 2 x 26 x 9,6
- na zimno
R = 2 x 22 x 2
- na zimno
R = 2 x 3 x 0,57
- na zimno
R = 2 x 28 x 0,46
X = 2 x 28 x 0,079
- na zimno
R = 2 x 60 x 0,46
X = 2 x 60 x 0,079
- na zimno
R = 2 x 160 x 0,14
X = 2 x 160 x 0,076
400 kVA
X [mΩ]
499,0 mΩ
88,0 mΩ
3,4 mΩ
25,8 mΩ
4,42 mΩ
55,2 mΩ
9,5 mΩ
44,8 mΩ
8,9 mΩ
725,3 mΩ
24,3 mΩ
21,0 mΩ
59,2 mΩ
R 2 + X 2 = 727,7 mΩ = 0,728 Ω
Maksymalny czas wyłączenia napięcia T = 0,4 sek. przyjęto dla warunków środowiskowych,
w których rezystancja ciała ludzkiego w stosunku do ziemi wynosi co najmniej 1000 Ω.
Z charakterystyki czasowo-prądowej wyłącznika S301 B10A dla czasu T = 0,4 sek. → Ib = 50 A.
Dla zapewnienia samoczynnego wyłączenia zasilania powinno być spełnione wymaganie
ZS x Ib ≤ U0
0,728 x 50 = 36,38 V < U0 = 230 V
Skuteczność samoczynnego wyłączenia zasilania jest zachowana.
10
Projekt 1
04.05.2010
Edytor
Telefon
faks
e-Mail
1/16 sala wielofunkcyjna / Podsumowanie
4.95 m
240
240
240
240
210
270
300
270
240
270
270
240
300
300
270
270
300
300
240
300
270
270
270
240
240
210
0.00
0.00
7.04 m
Wysokość pomieszczenia: 3.720 m, Wysokość montażu: 3.720 m,
Współczynnik konserwacji: 0.77
Powierzchnia
! [%]
Em [lx]
Emin [lx]
Emax [lx]
Emin / Em
/
20
70
50
259
261
88
194
188
183
69
91
322
321
104
314
0.723
0.701
0.787
/
Płaszczyzna pracy
Podłoga
Sufit
Ściany (4)
Płaszczyzna pracy:
Wysokość:
Siatka:
Margines:
Wartości Lux, Skala 1:64
0.000 m
9 x 7 Punkty
0.000 m
UGR
WzdłużLewa ściana
21
Dolna ściana
19
(CIE, SHR = 0.25.)
W poprzek
20
19
do osi oświetlenia
Wykaz opraw
Nr.
Ilość
1
6
Etykieta (Czynnik korekcyjny)
P [W]
∀ [lm]
BRILUM OS-P20000-10 PILO 200 (1.000)
W sumie:
5700
38.0
34200
228.0
Specyfikacja mocy przyłączeniowej: 6.54 W/m² = 2.52 W/m²/100 lx (Powierzchnia podstawowa: 34.85 m²)
DIALux 4.7 by DIAL GmbH
Strona 1
Projekt 1
04.05.2010
Edytor
Telefon
faks
e-Mail
1/40 pokój chorych / Podsumowanie
3.79 m
160
140
160
140
160
160
180
160
180
160
180
160
160
160
160
140
0.00
0.00
3.54 m
Wysokość pomieszczenia: 3.720 m, Wysokość montażu: 3.720 m,
Współczynnik konserwacji: 0.77
Powierzchnia
! [%]
Em [lx]
Emin [lx]
Emax [lx]
Emin / Em
/
20
70
50
159
156
67
135
133
120
44
64
184
182
92
347
0.837
0.768
0.661
/
Płaszczyzna pracy
Podłoga
Sufit
Ściany (4)
Płaszczyzna pracy:
Wysokość:
Siatka:
Margines:
Wartości Lux, Skala 1:49
0.000 m
7 x 9 Punkty
0.100 m
Wykaz opraw
Nr.
Ilość
1
2
Etykieta (Czynnik korekcyjny)
BRILUM OS-P20000-10 PILO 200 (1.000)
W sumie:
∀ [lm]
P [W]
5700
38.0
11400
76.0
Specyfikacja mocy przyłączeniowej: 5.66 W/m² = 3.57 W/m²/100 lx (Powierzchnia podstawowa: 13.42 m²)
DIALux 4.7 by DIAL GmbH
Strona 1
OŚWIADCZENIE
Oświadczam, Ŝe zgodnie z ustawą z dnia 7 lipca 1994r. – Prawo Budowlane (Dz. U.
z 2003r. Nr 207, poz. 2016 – jednolity tekst ustawy z późniejszymi zmianami) art. 20
ust. 4, projekt budowlany dot. zadania: „Projekt budowlany instalacji elektrycznej
w przebudowywanym pawilonie nr 9 – Oddziału psychiatrycznego ogólnego
w Szpitalu dla Nerwowo i Psychicznie Chorych w Starogardzie Gdańskim przy
ul. Skarszewskiej 7”, został sporządzony zgodnie z obowiązującymi przepisami
oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu któremu
ma słuŜyć.
Funkcja
Projektant:
Tytuł zawodowy
imię i nazwisko
Specjalność
Nr uprawnień
budowlanych
mgr inŜ. Piotr Auguściak
Instalacje
elektryczne
POM/0210/POOE/09
Instalacje
elektryczne
949 / Gd / 82
Sprawdzający: inŜ. Tadeusz Kopiejć
Gdańsk, kwiecień 2010 r.
Podpis
