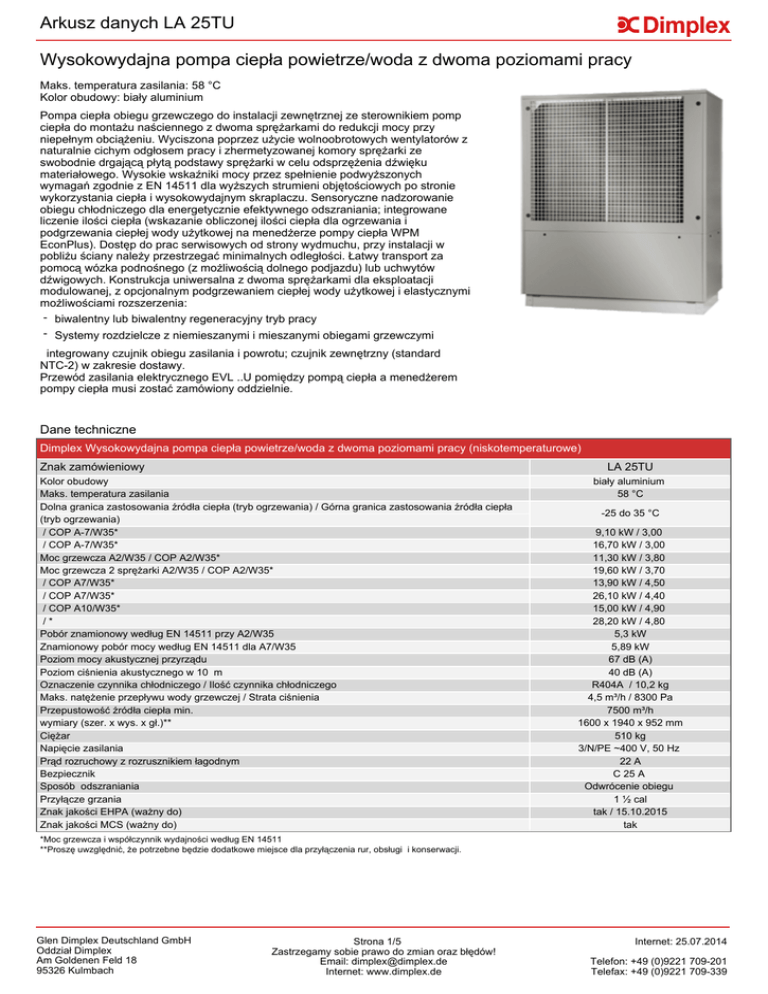

Arkusz danych Wysokowydajna pompa ciep³a powietrze/woda z

Arkusz danych LA 25TU
Wysokowydajna pompa ciepła powietrze/woda z dwoma poziomami pracy
Maks. temperatura zasilania: 58 °C
Kolor obudowy: biały aluminium
Pompa ciepła obiegu grzewczego do instalacji zewnętrznej ze sterownikiem pomp
ciepła do montażu naściennego z dwoma sprężarkami do redukcji mocy przy
niepełnym obciążeniu. Wyciszona poprzez użycie wolnoobrotowych wentylatorów z
naturalnie cichym odgłosem pracy i zhermetyzowanej komory sprężarki ze
swobodnie drgającą płytą podstawy sprężarki w celu odsprzężenia dźwięku
materiałowego. Wysokie wskaźniki mocy przez spełnienie podwyższonych
wymagań zgodnie z EN 14511 dla wyższych strumieni objętościowych po stronie
wykorzystania ciepła i wysokowydajnym skraplaczu. Sensoryczne nadzorowanie
obiegu chłodniczego dla energetycznie efektywnego odszraniania; integrowane
liczenie ilości ciepła (wskazanie obliczonej ilości ciepła dla ogrzewania i
podgrzewania ciepłej wody użytkowej na menedżerze pompy ciepła WPM
EconPlus). Dostęp do prac serwisowych od strony wydmuchu, przy instalacji w
pobliżu ściany należy przestrzegać minimalnych odległości. Łatwy transport za
pomocą wózka podnośnego (z możliwością dolnego podjazdu) lub uchwytów
dźwigowych. Konstrukcja uniwersalna z dwoma sprężarkami dla eksploatacji
modulowanej, z opcjonalnym podgrzewaniem ciepłej wody użytkowej i elastycznymi
możliwościami rozszerzenia:
- biwalentny lub biwalentny regeneracyjny tryb pracy
- Systemy rozdzielcze z niemieszanymi i mieszanymi obiegami grzewczymi
integrowany czujnik obiegu zasilania i powrotu; czujnik zewnętrzny (standard
NTC-2) w zakresie dostawy.
Przewód zasilania elektrycznego EVL ..U pomiędzy pompą ciepła a menedżerem
pompy ciepła musi zostać zamówiony oddzielnie.
Dane techniczne
Dimplex Wysokowydajna pompa ciepła powietrze/woda z dwoma poziomami pracy (niskotemperaturowe)
Znak zamówieniowy
LA 25TU
Kolor obudowy
Maks. temperatura zasilania
Dolna granica zastosowania źródła ciepła (tryb ogrzewania) / Górna granica zastosowania źródła ciepła
(tryb ogrzewania)
/ COP A-7/W35*
/ COP A-7/W35*
Moc grzewcza A2/W35 / COP A2/W35*
Moc grzewcza 2 sprężarki A2/W35 / COP A2/W35*
/ COP A7/W35*
/ COP A7/W35*
/ COP A10/W35*
/*
Pobór znamionowy według EN 14511 przy A2/W35
Znamionowy pobór mocy według EN 14511 dla A7/W35
Poziom mocy akustycznej przyrządu
Poziom ciśnienia akustycznego w 10 m
Oznaczenie czynnika chłodniczego / Ilość czynnika chłodniczego
Maks. natężenie przepływu wody grzewczej / Strata ciśnienia
Przepustowość źródła ciepła min.
wymiary (szer. x wys. x gł.)**
Ciężar
Napięcie zasilania
Prąd rozruchowy z rozrusznikiem łagodnym
Bezpiecznik
Sposób odszraniania
Przyłącze grzania
Znak jakości EHPA (ważny do)
Znak jakości MCS (ważny do)
biały aluminium
58 °C
-25 do 35 °C
9,10 kW / 3,00
16,70 kW / 3,00
11,30 kW / 3,80
19,60 kW / 3,70
13,90 kW / 4,50
26,10 kW / 4,40
15,00 kW / 4,90
28,20 kW / 4,80
5,3 kW
5,89 kW
67 dB (A)
40 dB (A)
R404A / 10,2 kg
4,5 m³/h / 8300 Pa
7500 m³/h
1600 x 1940 x 952 mm
510 kg
3/N/PE ~400 V, 50 Hz
22 A
C 25 A
Odwrócenie obiegu
1 ½ cal
tak / 15.10.2015
tak
*Moc grzewcza i współczynnik wydajności według EN 14511
**Proszę uwzględnić, że potrzebne będzie dodatkowe miejsce dla przyłączenia rur, obsługi i konserwacji.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 1/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 25.07.2014
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia LA 25TU
Opis
Numer
Ilości
artykułu
przykładowe
LA 25TU
358550
1
EVL 10U
EVL 20U
EVL 30U
EVL 40U
355900
355910
355920
355930
1
WSH 25
358970
VSF 32
361800
AS 976-1
PSW 200
CTHK 630
CTHK 631
CTHK 632
CTHK 633
CTHK 634
PSW 500
DDV 32
DDV 40
VTB 25
WWM 32
MMH 32
MMB 32
330530
339830
363610
336180
335910
322140
322150
339210
348450
367720
339870
367800
367790
367780
UPE 70-32
362800
UPE 80-32
362820
RBS 25U
358850
SRX 080M
SRX 120M
SRX 140M
SRX 180M
359080
359090
359100
359110
WWSP 880
337880
WWSP 442E
353370
WWSP 556
FLH 25M
FLH 60
FLHU 70
FLH 90
SVK 852
SA 1
WWSP 540
SOL
370080
349430
338060
338070
366130
326660
324990
PWD 900
362860
PWD 1250
362890
WWM 32
367800
WPG 32
356040
DZU 35 S
367230
DFS 40-17
NWPM
EWPM
LWPM 410
368230
356960
356970
339410
Typ-nr
Sztuk
Cena
Pompa ciepła
Wysokowydajna pompa ciepła powietrze/woda z dwoma poziomami
pracy
Przewód sterowniczy 10 m dla WPM EconPlus / WPM EconR
Przewód sterowniczy 20 m dla WPM EconPlus / WPM EconR
Przewód sterowniczy 30 m dla WPM EconPlus / WPM EconR
Przewód sterowniczy 40 m dla WPM EconPlus / WPM EconR
Kołpak do ochrony przed wpływem czynników atmosferycznych do
LA 25TU
Zestaw połączeniowy dla pompy ciepła powietrze/woda
Akcesoria hydrauliczne
Przyłącze węża 1¼" (32 x 5,5mm)*
Podstawa zbiornika buforowego 200 l
Grzałka zanurzeniowa 4,5 kW; ~230 V
Grzałka 2,0 kW
Grzałka 2,9 kW CTHK 632
Grzałka 4,5 kW CTHK 633
Grzałka 6,0 kW CTHK 634
Uniwersalny zbiornik buforowy 500 l*
Podwójny rozdzielacz bezciśnieniowy
Podwójny rozdzielacz bezciśnieniowy
Belka rozdzielacza
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Moduł mieszanego obiegu grzewczego
Moduł mieszalnika do systemów biwalentnych
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Podzespół rurowy dla wysokoefektywnej pompy ciepła
powietrze/woda
1
2
1
1
1
Akcesoria do ogrzewania
Konwektor wentylatorowy, ogrzewanie, 800 W
Konwektor wentylatorowy, ogrzewanie, 1200 W
Konwektor wentylatorowy, ogrzewanie, 1400 W
Konwektor wentylatorowy, ogrzewanie, 1800 W
Wyposażenie dodatkowe przygotowania ciepłej wody
Zasobnik ciepłej wody 400 l z czujnikiem temperatury*
Design zasobnik ciepłej wody z obudową z blachy i czujnikiem
temperatury*
Zasobnik ciepłej wody 500 l z czujnikiem temperatury
Ogrzewanie kołnierzowe FLH 25M
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Układ zaworów zabezpieczających
Armatura solaru SA 1
Zbiornik solarny 500 l do pompy ciepła*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Seria pomp DN 32 do bezpośredniego podłączenia zbiornika ciepłej
wody
Mały grzejnik przepływowy pod stół 3,5kW
1
1
361090
1
Wyposażenie dodatkowe techniki regulacji
Przel. przeplywu
Rozszerzenie dla podłączenia sieci Ethernet
Rozszerzenie dla przyłączenia magistrali KNX/EIB
Rozszerzenie dla połączenia typu Modbus
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 2/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 25.07.2014
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia LA 25TU
Opis
Typ-nr
Pilot zdalnego sterowania WPM 2006/2007/EconPlus/R*
Czujnik temperatury zewnętrznej w obudowie
Czujnik temperatury NTC-10 z tuleją metalową
Termostat ogrzewania i ciepłej wody
Numer
Ilości
artykułu
przykładowe
AP PGD
FG 3115
NTC-10M
KRRV 003
356570
336620
363600
322070
SOLCU 1
356220
Sztuk
Cena
Akcesoria dodatkowe techniki regulacji (solar)
Regulator solarny dla jednego pola kolektora i jednego zbiornika
* Dodatkowe szczególne wyposażenie do dyspozycji / wymagane
Ważna wskazówka:
Kombinacja komponentów i podana ilość przedstawia niewiążące przykładowe urządzenie, które musi być sprawdzone i dopasowane według
indywidualnych potrzeb. Wielkość pompy powinna zostać sprawdzona według spadku ciśnienia urządzenia i minimalnego przepływu wody grzewczej
pompy ciepła.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 3/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 25.07.2014
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Pompa ciepła powietrze/woda, schemat połączeń, Pompa ciepła i grzałka nurnikowa
Adnotacje:
Hydrauliczne połączenie obrazuje
schematyczne przedstawienie
niezbędnych do działania elementów i
powinno służyć jako pomoc do
przeprowadzenia własnych projektów.
Aktualną wersję można w każdej chwili
ściągnąć pod adresem
www.dimplex.de/nc/pl/professional/plan
owanie-online/schematy-po3-czen.html.
Nie zawiera ono wszystkich
koniecznych zgodnie z normą DIN EN
12828 instalacji bezpieczeństwa,
elementów utrzymania stałego ciśnienia
oraz ewentualnie koniecznych
dodatkowych urządzeń zamykających
do prac konserwacyjnych i
serwisowych.
Nastawienia sterownika pompy ciepła i
istniejącego ewentualnie zewnętrznego
urządzenia regulującego muszą zostać
dostosowane do przedłożonego
schematu połączeń.
Może wystąpić konieczność dokonania
aktualizacji oprogramowania!
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 4/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 25.07.2014
schemat połączeń: 10231024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Pompa ciepła powietrze/woda, schemat połączeń, Pompa ciepła i grzałka nurnikowa
Legenda:
1.
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2.
3.
3.1
4.
5.
6.
7.
8.
9.
10.
13.
15.
16.
17.
Pompa ciepła
Pompa ciepła powietrze/woda
Pompa ciepła solanka/woda
Pompa ciepła woda/woda
Rewersyjna pompa ciepła powietrze/woda
Rewersyjna pompa ciepła solanka/woda
Rewersyjna pompa ciepła woda/woda
Pompa ciepła powietrze/woda typu split
Menedżer pompy ciepła
Równoległy zbiornik buforowy
Zbiornik buforowy
Zbiornik ciepłej wody
Wymiennik ciepła wody w basenie
Pasywna stacja chłodzenia z regulatorem N6
Grzanie i ciche lub dynamiczne chłodzenie
Konwektor wentylatorowy z podłączeniem 4 litrowym
Wyłączny obieg chłodzenia
Wyłączny obieg grzania
Źródło ciepła
Wieża hydrauliczna
Ochrona przed oparzeniem
Wieża hydrauliczna HWK 332
System rozdziału ciepłej wody:
DDV 25
DDV 32
EB KPV
KPV 25
MMB 25
MMH 25
VTB 25
WWM 25
Podwójny bezciśnieniowy rozdzielacz (do 2,0 m³/h)*
Podwójny bezciśnieniowy rozdzielacz (do 2,5 m³/h)*
Moduł rozszerzający dla rozdzielacza kompaktowego (do 2,0 m³/h)*
Moduł rozszerzający z zaworem przelewowym (do 1,3 m³/h)*
w połączeniu z EB KPV (do 2,0 m³/h)*
Biwalentny moduł mieszający (do 2,0 m³/h)*
Moduł mieszający obiegu grzewczego
Belki rozdzielacza (do 2,5 m³/h)*
Moduł ciepłej wody / niemieszalny obieg grzewczy (do 2,5 m³/h)*
* zalecany max. przepływ wody grzewczej
Termika solaru:
SST 25
SOLPU 1
SOLCU 1
T1
T2
T3
Stacja solarna ciepłej wody
Stacja sloneczna
Regulator solaru
Czujnik temperatury (czujnik kolektora)
Czujnik temperatury (zbiornik 1)
Czujnik temperatury (zbiornik 2 /opcjonalna funkcja wskazania)
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
B3
B4
B7
E9
E10
E10.1
E10.2
E10.3
E10.5
F7
F10
K20
K21
M11
M12
M13
M14
M15
M16
M17
M18
M19
M20
M21
M22
M25
N1
N2
N3
N12
N17.1
N17.2
N17.3
N17.4
R1
R2
R3
R4
R5
R9
R11
R13
SMF
TC
Y5
Y6
Y7
Y8
Y12
Y13
termostat ciepłej wody
termostat basenu
Termostat, obieg pierwotny
Kołnierzowy grzejnik ciepłej wody
Drugi generator ciepła (2 GC)
Grzałka nurnikowa
Kocioł olejowy/gazowy
Kocioł na paliwa stałe
Instalacja solarna
Czujnik temperatury bezpieczeństwa
Przełącznik przepływu
Stycznik 2. generatora ciepła
Stycznik grzejnika nurnikowego ciepłej wody
Pierwotna pompa trybu grzania
Pierwotna pompa trybu chłodzenia
Pompa cyrkulacyjna ogrzewania biegu głównego
pompa cyrkulacyjna ogrzewania 1. obiegu grzewczego
Pompa cyrkulacyjna ogrzewania 2. obiegu grzewczego
Dodatkowa pompa cyrkulacyjna
Pompa cyrkulacyjna chłodzenia
Pompa obiegowa ciepłej wody
Pompa cyrkulacyjna basenu
Pompa obiegowa ogrzewania 3. obiegu cichego grzania/chłodzenia
mieszalnik
Mieszacz 2. obiegu grzania/chłodzenia
Pompa obiegowa ogrzewania i przygotowania ciepłej wody użytkowej
Regulator ogrzewania
Regulator chłodzenia rewersyjnych pomp ciepła
Stacje klimatyzacji pomieszczeń
Regulator solaru
Moduł chłodzenia, ogólny
Moduł chłodzenia, aktywny
Moduł chłodzenia, pasywny
Moduł solarny WPM Econ SOL
Czujnik zewnętrzny
Czujnik na powrocie
Czujnik ciepłej wody
Czujnik na powrocie wody chłodzącej
Czujnik temperatury 2. obiegu grzewczego
Czujnik dopływu (ochrona przed mrozem)
Czujnik dopływu wody chłodzącej
Czujnik temperatury 3. obiegu grzewczego / biwalentny regeneracyjny
Filtr zanieczyszczeń
Regulator temperatury w pomieszczeniu
Trójdrogowy zawór rozdzielczy
Zawór dwudrogowy
Trójdrogowy zawór mieszający
Zawór trójdrogowy (czas zamknięcia max. 10 sek.)
Zewnętrzny czterodrożny zawór przełączający
Trójdrożny zawór przełączający
Strona 5/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 25.07.2014
schemat połączeń: 10231024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
