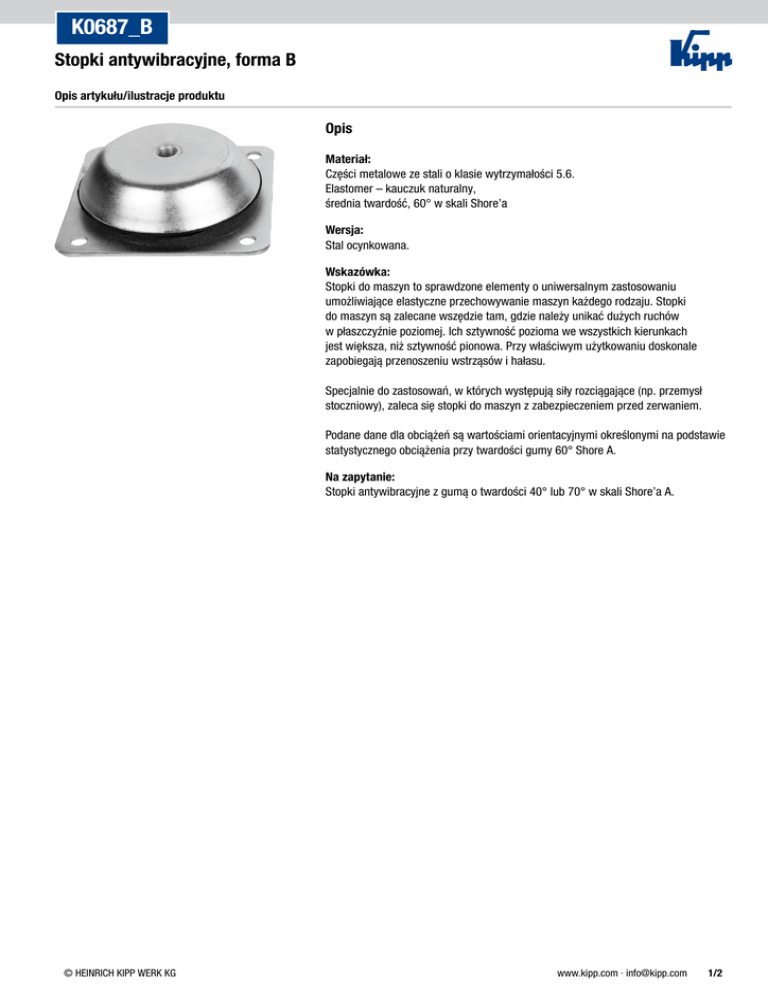

Arkusz danych K0687_B Stopki antywibracyjne, forma B

K0687_B
Stopki antywibracyjne, forma B
Opis artykułu/ilustracje produktu
Opis
Materiał:
Części metalowe ze stali o klasie wytrzymałości 5.6.
Elastomer – kauczuk naturalny,
średnia twardość, 60° w skali Shore’a
Wersja:
Stal ocynkowana.
Wskazówka:
Stopki do maszyn to sprawdzone elementy o uniwersalnym zastosowaniu
umożliwiające elastyczne przechowywanie maszyn każdego rodzaju. Stopki
do maszyn są zalecane wszędzie tam, gdzie należy unikać dużych ruchów
w płaszczyźnie poziomej. Ich sztywność pozioma we wszystkich kierunkach
jest większa, niż sztywność pionowa. Przy właściwym użytkowaniu doskonale
zapobiegają przenoszeniu wstrząsów i hałasu.
Specjalnie do zastosowań, w których występują siły rozciągające (np. przemysł
stoczniowy), zaleca się stopki do maszyn z zabezpieczeniem przed zerwaniem.
Podane dane dla obciążeń są wartościami orientacyjnymi określonymi na podstawie
statystycznego obciążenia przy twardości gumy 60° Shore A.
Na zapytanie:
Stopki antywibracyjne z gumą o twardości 40° lub 70° w skali Shore’a A.
© HEINRICH KIPP WERK KG
www.kipp.com · [email protected]
1/2
K0687_B
Stopki antywibracyjne, forma B
Rysunki
Nr Zamówienia
Wersja
Forma
A
B
D
D1
D2
H
L
K0687.150060
K0687.150160
bez zabezpieczenia przed zerwaniem
z zabezpieczeniem przed zerwaniem
B
B
132
132
-
150
150
M16
M16
12,5
12,5
51
51
168
168
F1
(N)
8000
8000
