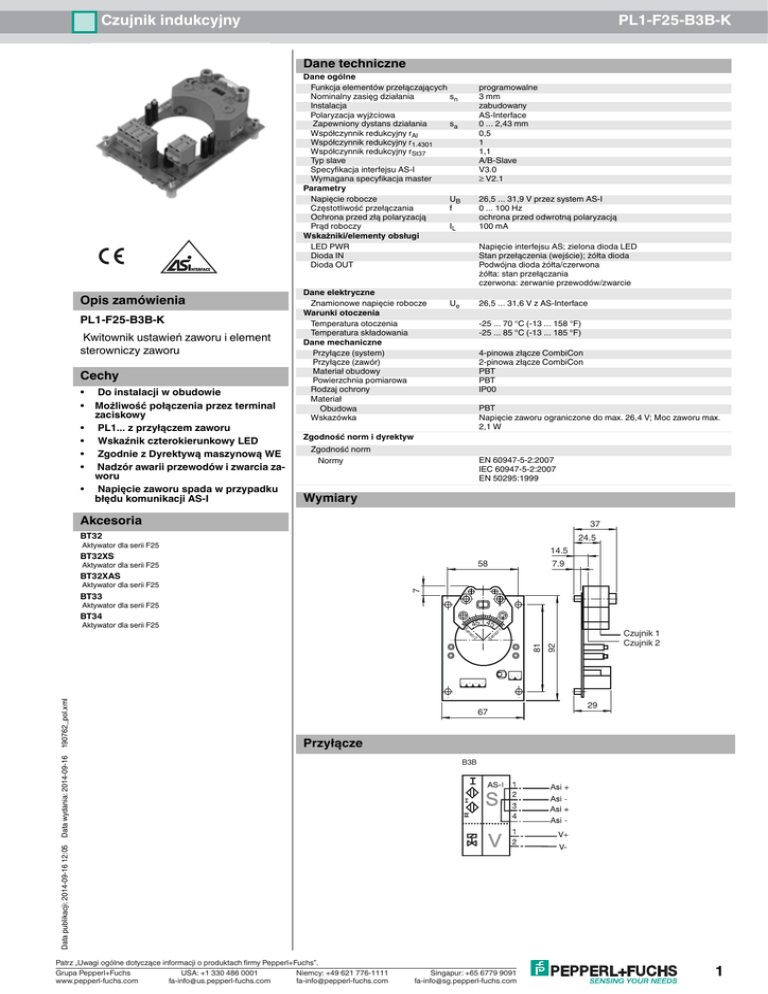

1 Czujnik indukcyjny PL1 F25 B3B K

Czujnik indukcyjny
PL1-F25-B3B-K
Dane techniczne
Dane ogólne
Funkcja elementów przełączających
Nominalny zasięg działania
sn
Instalacja
Polaryzacja wyjżciowa
Zapewniony dystans działania
sa
Współczynnik redukcyjny rAl
Współczynnik redukcyjny r1.4301
Współczynnik redukcyjny rSt37
Typ slave
Specyfikacja interfejsu AS-I
Wymagana specyfikacja master
Parametry
Napięcie robocze
UB
Częstotliwość przełączania
f
Ochrona przed złą polaryzacją
Prąd roboczy
IL
Wskażniki/elementy obsługi
LED PWR
Dioda IN
Dioda OUT
Opis zamówienia
PL1-F25-B3B-K
Kwitownik ustawień zaworu i element
sterowniczy zaworu
Cechy
•
•
•
•
•
•
•
Do instalacji w obudowie
Możliwość połączenia przez terminal
zaciskowy
PL1... z przyłączem zaworu
Wskaźnik czterokierunkowy LED
Zgodnie z Dyrektywą maszynową WE
Nadzór awarii przewodów i zwarcia zaworu
Napięcie zaworu spada w przypadku
błędu komunikacji AS-I
Dane elektryczne
Znamionowe napięcie robocze
Warunki otoczenia
Temperatura otoczenia
Temperatura składowania
Dane mechaniczne
Przyłącze (system)
Przyłącze (zawór)
Materiał obudowy
Powierzchnia pomiarowa
Rodzaj ochrony
Materiał
Obudowa
Wskazówka
programowalne
3 mm
zabudowany
AS-Interface
0 ... 2,43 mm
0,5
1
1,1
A/B-Slave
V3.0
≥ V2.1
26,5 ... 31,9 V przez system AS-I
0 ... 100 Hz
ochrona przed odwrotną polaryzacją
100 mA
Napięcie interfejsu AS; zielona dioda LED
Stan przełączenia (wejście); żółta dioda
Podwójna dioda żółta/czerwona
żółta: stan przełączania
czerwona: zerwanie przewodów/zwarcie
Ue
26,5 ... 31,6 V z AS-Interface
-25 ... 70 °C (-13 ... 158 °F)
-25 ... 85 °C (-13 ... 185 °F)
4-pinowa złącze CombiCon
2-pinowa złącze CombiCon
PBT
PBT
IP00
PBT
Napięcie zaworu ograniczone do max. 26,4 V; Moc zaworu max.
2,1 W
Zgodność norm i dyrektyw
Zgodność norm
Normy
EN 60947-5-2:2007
IEC 60947-5-2:2007
EN 50295:1999
Wymiary
Akcesoria
37
BT32
24.5
Aktywator dla serii F25
14.5
BT32XS
Aktywator dla serii F25
58
7.9
BT32XAS
7
Aktywator dla serii F25
BT33
Aktywator dla serii F25
BT34
45° 45°
1
Se
or
67
29
Przyłącze
B3B
Data publikacji: 2014-09-16 12:05
Data wydania: 2014-09-16
190762_pol.xml
81
2
Se
ns
ns
or
Czujnik 1
Czujnik 2
92
Aktywator dla serii F25
Patrz „Uwagi ogólne dotyczące informacji o produktach firmy Pepperl+Fuchs”.
USA: +1 330 486 0001
Grupa Pepperl+Fuchs
Niemcy: +49 621 776-1111
www.pepperl-fuchs.com
[email protected]
[email protected]
Singapur: +65 6779 9091
[email protected]
1
Czujnik indukcyjny
PL1-F25-B3B-K
1
AS-Interface +
Czujnik 1
3
2
AS-Interface -
Czujnik 2
4
1
2
Zawór +
Zawór -
+
-
Informacje uzupełniające
30
15
0
15
30
45
45
R2
0.8
Stan przełączenia
Czujnik 2
Włączanie zasilania
Czujnik 1
Stan zaworu
1
Złącze AS-i
1
2
3
2
Gniazdo adresowe
4
Data publikacji: 2014-09-16 12:05
Data wydania: 2014-09-16
190762_pol.xml
Złącze zaworu
2
Patrz „Uwagi ogólne dotyczące informacji o produktach firmy Pepperl+Fuchs”.
USA: +1 330 486 0001
Grupa Pepperl+Fuchs
Niemcy: +49 621 776-1111
www.pepperl-fuchs.com
[email protected]
[email protected]
Singapur: +65 6779 9091
[email protected]
Czujnik indukcyjny
PL1-F25-B3B-K
Wskazówki dotyczące programowania
Adres 00
domyślny z możliwością zmiany
przez sterownik magistrali
lub urządzenia programujące
Kod IO D
Kod ID A
Kod ID1 7
Kod ID2 E
Bit danych
Bit
Funkcji
D0
stan zaworu
(0 = zawór wyłączony;
1 = zawór włączony)
D1
błąd zaworu 1)
(0 = przerwa przewodu/zwarcie;
1 = brak błędu)
D2
wyjście przełączające czujnika 1
(0 = tłumione; 1 = nietłumione)
D3
wyjście przełączające czujnika 2
(0 = tłumione; 1 = nietłumione)
Bit parametru
Bit
Funkcji
P0
nieużywane
P1
nieużywane
P2
nieużywane
P3
nieużywane
1) Sprawdzanie tylko przy sterowanym zaworze
(D0 = 1)
W zastosowaniach technologicznych stosuje się powszechnie i masowo urządzenia sterujące przepływem produktów. W większości
zastosowań urządzenia te są sterowane pneumatycznie za pomocą obrotu wałów o 90°, których położenie końcowe jest zwykle przekazywane
zwrotnie do systemu sterującego.
Dlatego przeważnie stosuje się znormalizowane obudowy VDI/VDE 3845 (połączenie siłownik-serwonapęd-akcesoria uruchamiające)
zawierające przełącznik wysyłający komunikat zwrotny. Serwonapędy są najczęściej sterowane za pomocą zaworów sterujących.
Ta płyta została zaprojektowana pod kątem zastosowań w takich znormalizowanych obudowach. Zawiera ona moduł przyłącza (2 x AS-i i zawór
sterujący), podwójny czujnik NCN3-F25-... i moduł przełączający AS-i.
Przez przewód AS-i można przekazywać stany przełącznika zbliżeniowego, rozkazy sterujące zaworu pilotującego, a także zasilanie (2
wejścia, 1 wyjście).
Data publikacji: 2014-09-16 12:05
Data wydania: 2014-09-16
190762_pol.xml
Jedno gniazdo jest przewidziane dla programowania adresów. Czujnik nie wymaga odłączania od sieci w celu parametryzacji. Przerwa w
przewodzie zaworu jest wykrywana podczas jego aktywacji, a informacja o tym jest przekazywana przez interfejs AS-i do systemu sterującego.
