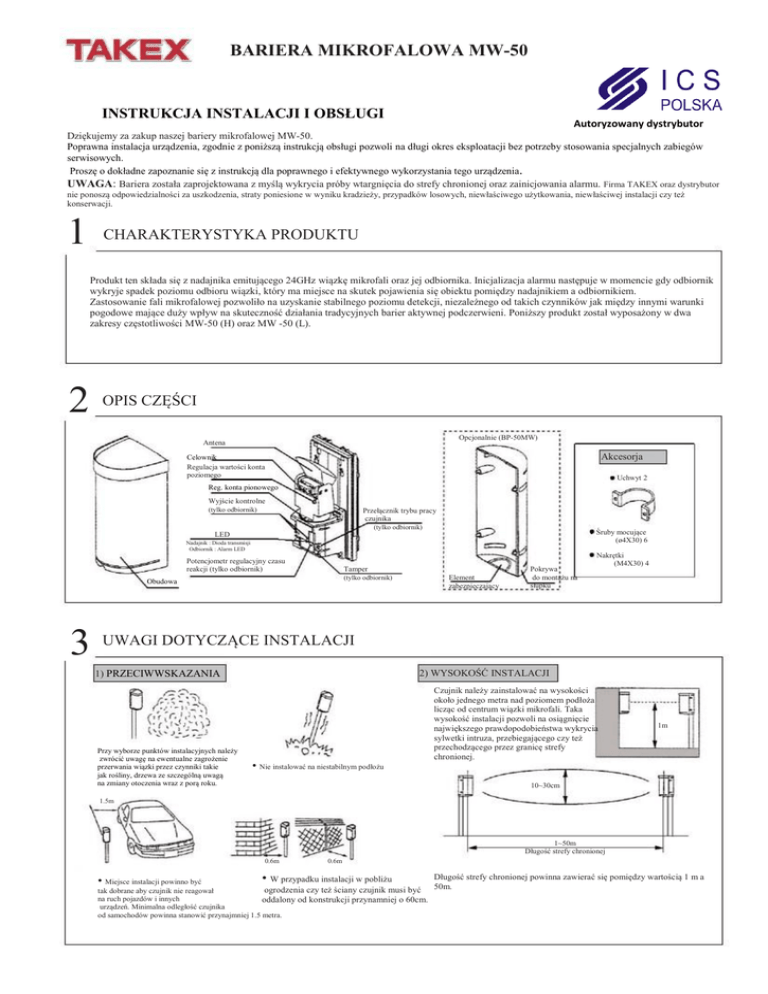

BARIERA MIKROFALOWA MW-50

BARIERA MIKROFALOWA MW-50
INSTRUKCJA INSTALACJI I OBSŁUGI
Autoryzowany dystrybutor
Dziękujemy za zakup naszej bariery mikrofalowej MW-50.
Poprawna instalacja urządzenia, zgodnie z poniższą instrukcją obsługi pozwoli na długi okres eksploatacji bez potrzeby stosowania specjalnych zabiegów
serwisowych.
Proszę o dokładne zapoznanie się z instrukcją dla poprawnego i efektywnego wykorzystania tego urządzenia.
UWAGA: Bariera została zaprojektowana z myślą wykrycia próby wtargnięcia do strefy chronionej oraz zainicjowania alarmu. Firma TAKEX oraz dystrybutor
nie ponoszą odpowiedzialności za uszkodzenia, straty poniesione w wyniku kradzieży, przypadków losowych, niewłaściwego użytkowania, niewłaściwej instalacji czy też
konserwacji.
1
CHARAKTERYSTYKA PRODUKTU
Produkt ten składa się z nadajnika emitującego 24GHz wiązkę mikrofali oraz jej odbiornika. Inicjalizacja alarmu następuje w momencie gdy odbiornik
wykryje spadek poziomu odbioru wiązki, który ma miejsce na skutek pojawienia się obiektu pomiędzy nadajnikiem a odbiornikiem.
Zastosowanie fali mikrofalowej pozwoliło na uzyskanie stabilnego poziomu detekcji, niezależnego od takich czynników jak między innymi warunki
pogodowe mające duży wpływ na skuteczność działania tradycyjnych barier aktywnej podczerwieni. Poniższy produkt został wyposażony w dwa
zakresy częstotliwości MW-50 (H) oraz MW -50 (L).
2
OPIS CZĘŚCI
Opcjonalnie (BP-50MW)
Antena
Akcesorja
Celownik
Regulacja wartości konta
poziomego
Uchwyt 2
Reg. konta pionowego
Wyjście kontrolne
Przełącznik trybu pracy
czujnika
(tylko odbiornik)
(tylko odbiornik)
Śruby mocujące
(ø4X30) 6
LED
Nadajnik : Dioda transmisji
Odbiornik : Alarm LED
Potencjometr regulacyjny czasu
reakcji (tylko odbiornik)
Tamper
3
Element
zabezpieczający
(tylko odbiornik)
Obudowa
Pokrywa
do montażu na
słupku
Nakrętki
(M4X30) 4
UWAGI DOTYCZĄCE INSTALACJI
2) WYSOKOŚĆ INSTALACJI
1) PRZECIWWSKAZANIA
Przy wyborze punktów instalacyjnych należy
zwrócić uwagę na ewentualne zagrożenie
przerwania wiązki przez czynniki takie
jak rośliny, drzewa ze szczególną uwagą
na zmiany otoczenia wraz z porą roku.
• Nie instalować na niestabilnym podłożu
Czujnik należy zainstalować na wysokości
około jednego metra nad poziomem podłoża
licząc od centrum wiązki mikrofali. Taka
wysokość instalacji pozwoli na osiągnięcie
największego prawdopodobieństwa wykrycia
sylwetki intruza, przebiegającego czy też
przechodzącego przez granicę strefy
chronionej.
1m
10~30cm
1.5m
1~50m
Długość strefy chronionej
0.6m
• Miejsce instalacji powinno być
0.6m
• W przypadku instalacji w pobliżu
ogrodzenia czy też ściany czujnik musi być
tak dobrane aby czujnik nie reagował
na ruch pojazdów i innych
oddalony od konstrukcji przynamniej o 60cm.
urządzeń. Minimalna odległość czujnika
od samochodów powinna stanowić przynajmniej 1.5 metra.
Długość strefy chronionej powinna zawierać się pomiędzy wartością 1 m a
50m.
3) Sprawdź środowisko instalacji czujnika.
Mikrofala może zostać zakłócona poprzez takie czynniki jak fale elektromagnetyczne odbite od
budynków, ogrodzeń znajdujących się w okolicach czujnika.
Upewnij się iż miejsce instalacji czujnika, wolne jest od wszelkich czynników zakłócających jego
właściwą pracę.
• Ochrona zamkniętej przestrzeni
4) Przykład instalacji
W przypadku kiedy dwa bądź więcej zestawów zostaje wykorzystanych, w celu uniknięcia zjawiska
interferencji fal należy wykorzystać typy L i H częstotliwości mikrofali generowanej przez nadajnik.
Zgodnie z poniższym przykładami.
Nie instaluj nadajnika i odbiornika w jednym rogu.
W tym przypadku dopuszczalne jest wykorzystanie
czujników o tej samej częstotliwości.
• Ochrona liniowa.
Nad
Typ H powinien zostać zastosowany dla nadajnika nr.3 oraz odbiornika nr.3, podczas gdy
nadajnik nr. 1 wraz z odbiornikiem nr.1 powinny być w typie L.
Nad.1
Odb.1
(Wersja L)
Nad
Nad.3
Odb
Odb.3
50m
Przestrzeń
chroniona
50m
0.3m
Odb.2
Nad.2
Odb
(Wersja H)
50m
(Wersja L)
Odb
0.3m~5m
Nad
Nad
Odb
4
OPRZEWODOWANIE
Oprzewodowanie
2) Połączenie dwóch bądź więcej zestawów w jednej
linii
1) Połączenie standardowe
Zasilanie
(DC12V)
Sygnał
alarmowy
(NC)
1
2
1
2 3
4
Zasilanie
(DC12V)
Sygnał
alarmowy
(NC)
(Panel kontrolny)
Odb
Nad
1 2 3 4 1 2 3 4
Odb
Odb
12V DC
Nad
24V DC
Do 1600m
Do 2400m
Do 2900m
Do 3800m
Do 5100m
Do 6400m
Do 200m
Do 300m
Do 400m
Do 550m
Do 700m
Do 900m
1 2
1 2
Napięcie zasilania
Przekrój przewodu
AWG 20 (śr. 0.8mm)
AWG 18 (śr. 1.0mm)
AWG 17 (śr. 1.1mm)
AWG 16 (śr. 1.25mm)
AWG 15 (śr. 1.4mm)
AWG 14 (śr. 1.6mm)
Zasilanie
(DC12V)
(Panel kontrolny)
1 2
Nad
3) Połączenie dwóch bądź więcej zestawów
w odrębnych liniach.
Nad
1 2 3 4 1 2 3 4
Odb
Odb
1 2
Sygnał
alarmowy
1 (NC)
Sygnał
alarmowy
2 (NC)
(Panel kontrolny)
Odb
Uwaga: 1) Max. długość przewodów w przypadku kiedy
podłączone są dwa bądź więcej zestawów stanowi
wartość z tabeli podzieloną przez ich ilość.
2) Linia sygnałowa może być poprowadzona
za pomocą standardowego przewodu telefonicznego
AWG 20 do długości 2000m.
OPIS ZACISKÓW TERMINALA
[Odbiornik]
[Nadajnik]
Zasilanie 12 do 30V DC
1
1
Zasilanie 12 do 30V DC
2
2
COM
Wyjście Alarm
Przekaźnikowe NO/NC
30V (AC/DC) 0.5A
NO
3
NC
4
5
Wyjście Tamper
Przekaźnikowe N/C
30V (AC/DC) 0.1A
6
7
Wyjście Tamper
Przekaźnikowe N/C
30V (AC/DC) 0.1A
6
7
5
INSTALACJA
Montaż
(Ex. 1)
1)
(Ex. 2)
(Ex. 3)
Zdemontuj obudowę czujnika przy
wykorzystaniu śrubokręta.
2)
4) Montaż na słupku
3) Montaż naścienny
1)
Zdemontuj płytkę mocująca poprzez
poluzowanie śrub mocujących ją do części
właściwej czujnika.
Wykonaj otwory w ścianie.
1)
• Przyłóż płytkę mocującą do ściany i w ten sposób zaznacz
miejsca w których
należy nawiercić otwory w celu umocowania czujnika. (Zachowaj wolną
przestrzeń około 20mm wokół płytki i 25mm pod nią w celu ułatwienia dostępu
do czujnika w trakcie właściwych czynności instalacyjnych).
2)
ø3mm
Wykonaj otwór przez który przeprowadzisz
przewód. Należy pamiętać o odpowiednim jego
zabezpieczeniu poprzez spiłowanie ostrych
krawędzi.
Instalacja czujnika.
Drewno
• Przymocuj uchwyty U do słupka i zamontuj na nich
Beton
• Przytwierdź część właściwą czujnika do płytki mocującej.
Podłącz przewody do odpowiednich zacisków.
• Zamontuj obudowę. (Wyłam plastikowe elementy
płytkę mocującą zabezpieczając odpowiednimi wkrętami.
25mm bądź więcej
zabezpieczające)
Użyj kołków rozporowych.
2) Zamontuj obudowę. (Wyłam plastikowe elementy zabezpieczające)
Instalacja czujnika:
• Pozostaw 15mm zapasu śrub w celu założenia na nie płytki mocującej
• Zainstaluj płytkę mocującą na wkrętach
• Przełuż przewód.
• Dokręć śruby.
• Podłącz zaciski.
• Zamontuj obudowę.
15mm
5) Montaż dwóch czujników na jednym słupku.
*Gumowy element zabezpieczający
przeznaczony jest do przewodów o
średnicy od 3mm do 6mm.
W przypadku wykorzystania
przewodu o większej średnicy należy
za pomocą ostrego narzędzia
dokonać nacięcia zgodnie z
zaznaczoną linią. Po
przeprowadzeniu przewodu
zabezpiecz otwór tak aby do środka
nie dostały się owady bądź inne
niepożądane ciała.
Gumowy element
zabezpieczający
W celu zamontowania dwóch czujników na
jednym słupku należy wykorzystać
cztery uchwyty mocujące zgodnie z
przykładem na dołączonej ilustracji.
6 USTAWIENIE FUNKCJI ORAZ ZESTROJENIE CZUJNIKA
1) Doprowadź zasilanie przy ściągniętej obudowie.
2) Wykorzystując regulację poziomą oraz pionową jednostki optycznej nadajnika, należy
doprowadzić do sytuacji kiedy w celowniku umieszczonym na nim będzie widoczny odbiornik.
Procedurę tą należy powtórzyć również dla odbiornika.
3) Zmień położenie przełącznika trybu pracy w pozycje “adjustment mode”.
Za pomocą cyfrowego woltomierza sprawdź napięcie wyjść kontrolnych czujnika
( poziom odbioru wiązki)
Jeżeli wartość napięcia jest zbyt niska, dostosuj wysokość instalacji
nadajnika i odbiornika tak aby poziom napięcia uzyskał maksymalną wartość
(upewnij się iż kąt położenia anteny nie ulegnie zmianie)
4) Po zakończeniu procedury dostrajania upewnij się iż przełącznik trybu pracy
znajduje się w pozycji “Operation mode”.
6) Po zakończeniu isntalacji oraz procedury dostrajania wiązki należy
przeprowadzić test na poprawność działania czujnika. W tym celu można
posłużyć się dwoma metodami.
1) Test za pomocą diody alarm.
ODB
Dioda
NAD
Regulacja pionowa.
Antena
2) Test za pomocą diody alarm oraz panelu kontrolnego.
Regulacja pozioma
Panel kontrolny.
Odczyt napięcia
2.1V bądź więcej
1.8V do 2.1V
1.8V bądź mniej
Czułość
Najlepsza
Dobra
Słaba
Dioda
ODB
Voltomierz cyfrowy
NAD
7
CZAS ODPOWIEDZI
Czas reakcji : 0.04 sec.
1) Przełącznik trybu pracy
Za pomocą tego przełącznika możliwe jest szybkie
sprawdzenie poziomu odbioru wiązki.
W trakcie zestrajania wiązki należy zmienić położenie
przełącznika do pozycji Adjustment mode.
Tryb Adjustment
Tryb Operation
Potencjometr regulacyjny
czasu reakcji
2) Potencjometr regulacyjny czasu reakcji
Bieg pełną prędkością
0.04
(sek.)
8
Czas reakcji : 0.3 sec.
Szybki marsz
0.3(sek.)
NAJCZĘŚCIEJ SPOTYKANE
PROBLEMY
Symptom
Prawdopodobna przyczyna
|Rozwiązanie
Dioda nadajnika pozostaje zgaszona
1. Brak zasilania
2. Przerwa w obwodzie, bądź niewłaściwe podłączenie
1. Włącz zasilanie
2. Sprawdź oprzewodowanie
Dioda odbiornika pozostaje zgaszona
w momencie przerwania wiązki
1. Brak zasilania
2. Niewłaściwe podłączenie przewodów
3. Wiązka mikrofali ulega odbiciu od innego obiektu i trafia do odbiornika
1. Włącz zasilanie
2. Sprawdź oprzewodowanie
3. Usuń niepożądany obiekt, bądź zmień
miejsce instalacji
1. Brak zasilania nadajnika
2. Kąt zestrojenia nadajnika z odbiornikiem jest niezgodny
3. Przeszkoda pomiędzy nadajnikiem a odbiornikiem
1. Włącz zasilanie nadajnika
2. Ponownie dostosuj kąt zestrojenia
3. Usuń przeszkody
1. Niewłaściwe podłączenie przewodów
2. Niestabilne źródło zasilania
3. Przeszkody pomiędzy nadajnikiem a odbiornikiem
4. Duże źródło zakłóceń elektromagnetycznych pomiędzy nadajnikiem a
odbiornikiem.
5. Wysokość instalacji, bądź kąt zestrojenia są niewłaściwe
1. Sprawdź ponownie
2. Ustabilizuj źródło zasilania
3. Usuń przeszkodę
4. Zmień miejsce instalacji
5. Dokonaj zestrojenia ponownie
Dioda odbiornika świeci w sposób ciągły
Sporadyczne alarmy
9
SPECYFIKACJA
Model
Czujnik mikrofalowy
Numer modelu
MW-50
Dystans chroniony
3.3ft (1m) do 165ft (50m)
330ft. (100m)
Max. zasięg
Mikrofala
System detekcji
Czas odpowiedzi
(L) 24.11GHz
(H) 24.19GHZ
Mikrofala
0.04sek do 0.3sek.
Wyjście przekaźnikowe 1C N/O bądź N/C
Wyjście alarmowe
30V (AC/DC) 0.5A bądź mniej
12 do 30V DC
Zasilanie
100mA
•Nadajnik : 50mA
Pobór prądu
•Odbiornik : 50mA
Wyjście przekaźnikowe 1b (N/C)
Wyjście Tamper
30V (AC/DC) 0.1A (Receiver only)
Sygnalizacja optyczna za pomocą diody LED
Alarm LED (odbiornik)
Transmision LED (Nadajnik)
Funckcje
Zielona dioda LED świecąca w momencie generowania sygnału
Wyjście kontrolne, przełącznik trybu pracy
Waga
Kolor obudowy
10
Nadajnik 710g Odbiornik 760g
Czarny
WYMIARY
4.02” (102mm)
4.41” (112mm)
1.85”
(47mm)
3.85” (98mm)
4.09” (104mm)
2.36” (60mm)
0.63”(16mm)
0.16”
(42mm)
9.13” (232mm)
0.94”
(24mm)
1.65”(42mm)
1.57”(40mm)
3.19”(81mm)
Otwory na przewody
ø0.79” (ø20mm)
ø1.50”~ ø1.77”
(ø38mm~ø45mm)
TAKEX EUROPE LTD.
AUTORYZOWANY
DYSTRYBUTOR
www.ics.pl
