RT - regulatory, czujniki, akcesoria

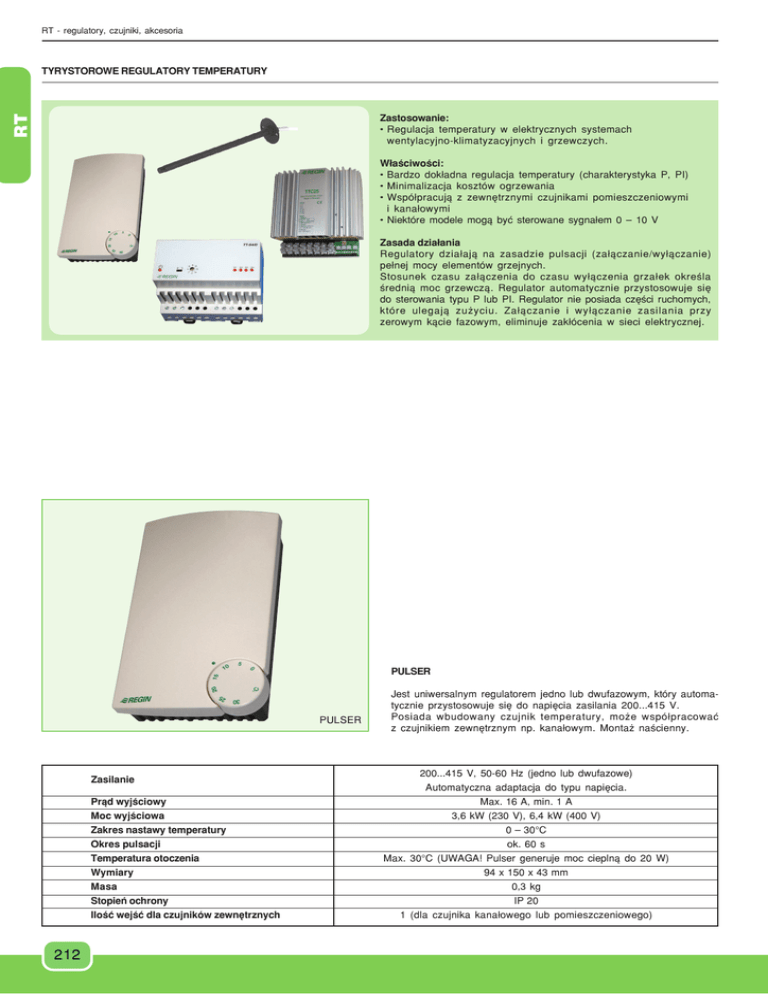

TYRYSTOROWE REGULATORY TEMPERATURY
Zastosowanie:
• Regulacja temperatury w elektrycznych systemach
wentylacyjno-klimatyzacyjnych i grzewczych.
W³aœciwoœci:
• Bardzo dok³adna regulacja temperatury (charakterystyka P, PI)
• Minimalizacja kosztów ogrzewania
• Wspó³pracuj¹ z zewnêtrznymi czujnikami pomieszczeniowymi
i kana³owymi
• Niektóre modele mog¹ byæ sterowane sygna³em 0 – 10 V
Zasada dzia³ania
Regulatory dzia³aj¹ na zasadzie pulsacji (za³¹czanie/wy³¹czanie)
pe³nej mocy elementów grzejnych.
Stosunek czasu za³¹czenia do czasu wy³¹czenia grza³ek okreœla
œredni¹ moc grzewcz¹. Regulator automatycznie przystosowuje siê
do sterowania typu P lub PI. Regulator nie posiada czêœci ruchomych,
które ulegaj¹ zu¿yciu. Za³¹czanie i wy³¹czanie zasilania przy
zerowym k¹cie fazowym, eliminuje zak³ócenia w sieci elektrycznej.
PULSER
PULSER
Zasilanie
Pr¹d wyjœciowy
Moc wyjœciowa
Zakres nastawy temperatury
Okres pulsacji
Temperatura otoczenia
Wymiary
Masa
Stopieñ ochrony
Iloœæ wejœæ dla czujników zewnêtrznych
212
Jest uniwersalnym regulatorem jedno lub dwufazowym, który automatycznie przystosowuje siê do napiêcia zasilania 200...415 V.
Posiada wbudowany czujnik temperatury, mo¿e wspó³pracowaæ
z czujnikiem zewnêtrznym np. kana³owym. Monta¿ naœcienny.
200...415 V, 50-60 Hz (jedno lub dwufazowe)
Automatyczna adaptacja do typu napiêcia.
Max. 16 A, min. 1 A
3,6 kW (230 V), 6,4 kW (400 V)
0 – 30°C
ok. 60 s
Max. 30°C (UWAGA! Pulser generuje moc ciepln¹ do 20 W)
94 x 150 x 43 mm
0,3 kg
IP 20
1 (dla czujnika kana³owego lub pomieszczeniowego)
PULSER – M
PULSER – M
Pulser – M pracuje w sposób podobny do Pulsera. Posiada dwa wejœcia: jedno do pod³¹czenia zewnêtrznego czujnika g³ównego (wiod¹cego), oraz drugie, do pod³¹czenia czujnika kana³owego TG-K 3xx,
który ogranicza minimaln¹ albo maksymaln¹ temperaturê powietrza
na wylocie z nagrzewnicy. Funkcja ograniczenia temperatury jest
szczególnie przydatna w zimie, gdy¿ nie dopuszcza do nap³ywu zimnego powietrza z zewn¹trz. Potencjometr ogranicznika temperatury
i prze³¹cznik ograniczenia min./max. znajduje siê pod pokryw¹
obudowy. Monta¿ naœcienny.
200...415 V, 50 – 60 Hz (jedno lub dwufazowe)
Zasilanie
Automatyczna adaptacja do typu napiêcia
Max. 16A, min. 1 A
Pr¹d wyjœciowy
Moc wyjœciowa
3,6 kW (230 V), 6,4 kW (400 V)
0 – 30°C
Okres pulsacji
Wymiary
Masa
Stopieñ ochrony
ok. 60 s
Max. 30°C (UWAGA! Pulser M generuje moc ciepln¹ do 20 W)
94 x 150 x 43 mm
0,3 kg
IP 20
2 (czujnik wiod¹cy kana³owy lub pomieszczeniowy
+ czujnik ograniczaj¹cy kana³owy)
Iloœæ wejœæ dla czujnika zewnêtrznego
PULSER/D
PULSER/D
Zasilanie
Pr¹d wyjœciowy
Moc wyjœciowa
Okres pulsacji
Wymiary
Masa
Stopieñ ochrony
Ochrona przeciwpora¿eniowa
Iloœæ wejœæ dla czujnika zewnêtrznego
Pulser/D montuje siê na szynie DIN w szafce sterowniczej. Nie posiada w³asnego czujnika temperatury. Posiada tylko pokrêt³o nastawy
temperatury. Wspó³pracuje z czujnikiem kana³owym lub pomieszczeniowym.
200...415 V, 50 – 60 Hz (jedno lub dwufazowe)
Max. 16A, min. 1 A
3,6 kW (230 V), 6,4 kW (400 V)
0 – 30°C
ok. 60 s
0 – 40°C (UWAGA! Pulser D generuje moc ciepln¹ do 20 W)
115 x 88 x 59 mm
0,35 kg
IP 20
Klasa I
1 (dla czujnika kana³owego lub pomieszczeniowego)
TERMEX • tel./fax: 12 285 1651, 12 285 2463 • www.termex.krakow.pl • [email protected]
213
PULSER – ADD
PULSER – ADD
Zasilanie
Napiêcie sterownicze
Pr¹d wyjœciowy
Wymiary
Masa
Stopieñ ochrony
214
Pulser – ADD nie posiada czujnika temperatury ani pokrêt³a nastawy
temperatury. Posiada tylko wejœcie sterownicze dla sygna³u 200 – 415 V
z regulatora podstawowego: Pulser, Pulser-M, Pulser/D.
Jego praca uzale¿niona jest od regulatora podstawowego. Pulser podstawowy + Pulser ADD steruje moc¹ grzewcz¹ do 7,3 kW (230 V)
lub 12,8 kW (400 V).
Elementy grzejne w nagrzewnicy musz¹ byæ rozdzielone na dwie niezale¿ne sekcje grzewcze. Jedn¹ sekcj¹ steruje Pulser podstawowy,
drug¹ Pulser – ADD.
200...415 V; 50 – 60 Hz (jedno lub dwufazowe)
200 – 415 V; 50 – 60 Hz
Max. 16 A, min. 1 A
0 – 30°C (UWAGA: Pulser ADD generuje moc ciepln¹ do 20 W)
94 x 150 x 43 mm
0,3 kg
IP 20
BRAK
215
TTC 2000
TTC 2000
Zasilanie
Regulator trzyfazowy TTC 2000 steruje moc¹ elementów grzejnych
do 17,25 kW/3x400 V.
Przeznaczony jest do monta¿u naœciennego lub w szafce.
TTC 2000 umo¿liwia pod³¹czenie zewnêtrznego czujnika g³ównego
(wiod¹cego) oraz czujnika kana³owego, który ogranicza temperaturê
minimaln¹ albo maksymaln¹ w kanale.
Mo¿liwe jest nastawienie temperatury min. na poziomie np.18°C.
Jest to szczególnie przydatne w zimie, gdy¿ nie dopuszcza do nap³ywu zimnego powietrza do pomieszczenia. Nastawienie temperatury
max. na poziomie np. 35°C ogranicza przegrzewanie nagrzewnicy,
szczególnie przy du¿ych mocach grzewczych. TTC 2000 mo¿e byæ
sterowany zewnêtrznym sygna³em 0 – 10 V.
3 x 380...415 V, 50 – 60 Hz
Pr¹d wyjœciowy
Moc wyjœciowa
Max. 25 A/fazê, min. 4 A/fazê
17,25 kW (3 x 5,75 kW)/3 x 400 V
Zakres nastawy temperatury min.
Zakres nastawy temperatury max.
0 – 30°C
0 – 30°C
0 – 60°C
Okres pulsacji
Wymiary
Masa
Stopieñ ochrony
6 – 120 s
0 – 40°C (UWAGA: TTC 2000 generuje moc ciepln¹ do 45 W)
160 x 207 x 95 mm
1,7 kg
IP 30
3 (dla czujnika pomieszczeniowego, kana³owego,
oraz kana³owego limitowego min./max.)
1
Iloœæ wejœæ dla zewnêtrznego sygna³u 0...10 V
TTC 25
TTC 25, TTC 40F, TTC 63F, TTC 80F
TTC 40F
216
Regulatory TTC przeznaczone s¹ do zabudowy w szafce sterowniczej na szynie DIN.
Regulatory te umo¿liwiaj¹ pod³¹czenie czujnika g³ównego (wiod¹cego) oraz czujnika kana³owego, który ogranicza temperaturê minimaln¹,
albo maksymaln¹ w kanale. Mog¹ byæ sterowane zewnêtrznym
sygna³em 0 – 10 V.
TTC 25
TTC 40F
Zasilanie
Pr¹d wyjœciowy
Moc wyjœciowa
Max. 25 A/fazê
Min. 3 A/fazê
17,25 kW (3x5,75 kW)
Min. 4 A/fazê
27,6 kW (3x9,2 kW)
Zakres nastawy temperatury min. w kanale
Zakres nastawy temperatury max. w kanale
Okres pulsacji
Wymiary
Masa
TTC 63F
TTC 80F
3x380...415 V, 50 – 60 Hz
Max. 40 A/fazê
Max. 63 A/fazê
Min. 5 A/fazê
43 kW (3x14,3 kW)
Max. 80 A/fazê
Min. 5 A/fazê
55 kW (3x18,3 kW)
0 – 30°C
0 – 30°C
20 – 60°C
6 – 60 s
195x200x95 mm
6 – 120 s
0 – 40°C
195x220x95 mm
195x220x105 mm
195x220x105 mm
2,1 kg
2,3 kg
2,6 kg
2,8 kg
3 (dla czujnika pomieszczeniowego, kana³owego oraz limitowego min./max.)
Iloœæ wejœæ dla zewnêtrznego sygna³u 0-10 V
Stopieñ ochrony
1
IP 20
TTC 25 X, TTC 40 FX
TTC 25 X
Regulatory TTC 25 X oraz TTC 40 FX montuje siê na szynie DIN
w szafce sterowniczej. Regulatory s¹ sterowane zewnêtrznym sygna³em 0...10 V DC. Nie posiadaj¹ pokrêt³a nastawy temperatury,
ani wejœæ pod zewnêtrzne czujniki. Brak ograniczeñ min./max.
temperatury powietrza w kanale.
TTC 25 X
Zasilanie
Pr¹d wyjœciowy
Moc wyjœciowa
Wymiary
Masa
Stopieñ ochrony
Iloœæ wejœæ dla zewnêtrznego sygna³u 0...10 V
TTC 40 FX
3 x 380...415 V, 50 - 60 Hz
17,25 kW (3 x 5,75 kW)
27,6 kW (3 x 9,2 kW)
0 – 40°C
195 x 200 x 95 mm
195 x 220 x 94 mm
2,1 kg
2,3 kg
IP 20
1
BRAK
217
TT-S1
Jednostopniowy regulator pomocniczy TT-S1 wspó³pracuje z regulatorem TTC 2000.
Je¿eli nagrzewnica ma moc wiêksz¹ od 17,25 kW, elementy grzejne
dzieli siê na dwie niezale¿ne sekcje o jednakowej mocy. Jedn¹ sekcj¹
steruje TTC 2000, drug¹ TT-S1 po³¹czony z dodatkowym stycznikiem. TTC 2000 + TT-S1 steruj¹ moc¹ grzewcz¹ do 34,5 kW.
P³ytkê regulatora TT-S1 montuje siê wewn¹trz obudowy TTC 2000.
Zasada dzia³ania
TT-S1
Elementy grzejne podzielone s¹ na dwie sekcje grzewcze.
TTC 2000 pulsacyjnie steruje moc¹ nagrzewnicy, a¿ do osi¹gniêcia
100% mocy jednej sekcji grzewczej. Przy dalszym wzroœcie mocy
TT-S1 za³¹cza poprzez styczniki drug¹ sekcjê grzewcz¹, równoczeœnie moc generowana przez TTC 2000 spada do takiej wartoœci,
aby utrzymaæ odpowiedni¹ temperaturê nawiewu.
Przy zmniejszeniu zapotrzebowania na moc wy³¹cza siê sekcje
sterowane przez TT-S1 a prac¹ nagrzewnicy steruje TTC 2000.
Zasilanie
Pr¹d maksymalny styków przekaŸnika
Maksymalna moc TTC 2000 + TT-S1
Wymiary p³ytki regulatora
Masa
218
230 V/50 – 60 Hz
5A
34,5 kW
60 x 35 mm
20 g
TT-S4/D
Regulator krokowy, 4 – stopniowy TT-S4/D wspó³pracuje z regulatorem TTC 25 oraz TTC 40F.
S³u¿y do zwielokrotnienia mocy grzewczej regulatorów tyrystorowych
TTC.
Sterowanie sekcyjne (sekwencyjne)
W zale¿noœci od mocy nagrzewnicy elementy grzejne s¹ podzielone
na 2, 3, 4 albo 5 sekcji o jednakowej mocy. Jedn¹ steruje TTC pozosta³ymi TT-S4/D poprzez styczniki.
Iloœæ stopni regulatora krokowego mo¿na ustawiæ od 1 do 4.
Regulator TTC 25 + TT-S4/D steruje moc¹ do 86 kW.
Regulator TTC 40F + TT-S4/D steruje moc¹ do 135 kW.
Sterowanie dwójkowe (binarne)
TT-S4/D
Moc poszczególnych sekcji grzejnych dzieli siê w stosunku 1: 1: 2: 4: 8
(dwójkowo).
Pierwsz¹ sekcj¹ steruje TTC, pozosta³ymi TT-S4/D ze stycznikami.
Regulator TTC 25 + TT-S4/D steruje wówczas moc¹ do 276 kW.
Regulator TTC 40F + TT-S4/D steruje moc¹ do 442 kW.
Zasilanie
Moc pobierana
Stopieñ ochrony
Wymiary
Masa
24 V AC; 50 – 60 Hz
6 VA
0...50°C
IP 20
100 x 84 x 74 mm
0,22 kg
Sposób pod³¹czenia regulatora pomocniczego i krokowego
219
CZUJNIKI DO TYRYSTOROWYCH REGULATORÓW TEMPERATURY
Czujnik przeznaczony jest do monta¿u w kanale wentylacyjnym.
Œlizgowo osadzony ko³nierz pozwala umieœciæ czujnik na g³êbokoœci
od 20 do 130 mm. Kabel przy³¹czeniowy ma d³ugoœæ 1,5 m, ale mo¿na
go przed³u¿yæ.
TG-K 3xx
TG-K 3xx
TG-R 430
xx - oznacza zakres temperatury
Oznaczenie xx
Zakres pomiarowy °C
Stopieñ ochrony
Typ czujnika
00
-30°C...+30°C
IP 20
TG-K 300
30
0°C...+30°C
IP 20
TG-K 330
60
0°C...+60°C
IP 20
TG-K 360
Czujnik przeznaczony jest do monta¿u na œcianie w pomieszczeniu.
Posiada z boku pokrêt³o do nastawy temperatury. Zakres pomiarowy
0...30°C.
Wymiary 86 x 86 x 30 mm. Stopieñ ochrony IP 30. Istotn¹ zalet¹ jest
mo¿liwoœæ ustawienia temperatury w kanale za pomoc¹ pokrêt³a
regulatora.
Czujnik do monta¿u œciennego. Brak pokrêt³a do nastawy temperatury.
Nastawa temperatury w pomieszczeniu pokrêt³em w nagrzewnicy.
TG-R 530
Zakres pomiarowy 0...30°C
Stopieñ ochrony IP 30
Wymiary 86x86x30 mm
Czujnik naœcienny z hermetyczn¹ obudow¹. Instalacja w pomieszczeniach wilgotnych oraz na zewn¹trz budynku.
TG-R 6xx
TG-R 6xx
220
Oznaczenie xx
Zakres pomiarowy °C *
Stopieñ ochrony
Typ czujnika
00
-30°C...+30°C
IP 65
TG-R 600
30
0°C...+30°C
IP 65
TG-R 630
REGULATORY DO WODNYCH URZ¥DZEÑ WENTYLACYJNO-KLIMATYZACYJNYCH
Zastosowanie:
• Regulacja temperatury w wodnych systemach wentylacyjno-klimatyzacyjnych
W³aœciwoœci:
• Minimalizacja kosztów ogrzewanie i ch³odzenie
• Wspó³praca z zewnêtrznymi czujnikami
• Wspó³praca z si³ownikami sterowanymi trójpunktowo oraz 0-10 V
AQUA 24TF
Zasilanie
Moc pobierana
Temperatura zewnêtrzna
Wilgotnoœæ zewnêtrzna
Stopieñ ochrony
Wymiary
Masa
Wspó³czynnik kaskadowy CF
Regulator AQUA 24TF s³u¿y do regulacji temperatury w pomieszczeniach, lub temperatury nawiewu w systemach wentylacyjnych wykorzystuj¹cych wodê jako czynnik grzewczy. Nie mo¿e sterowaæ ch³odnicami wodnymi. Regulator posiada wyjœcie do pod³¹czenia si³ownika
zaworu sterowanego trójpunktowo (24 V AC).
Posiada zabudowany (wewnêtrzny) czujnik temperatury, oraz pokrêt³o do nastawy temperatury powietrza w zakresie 0...30°C.
AQUA umo¿liwia pod³¹czenie zewnêtrznego czujnika g³ównego
(wiod¹cego) oraz czujnika kana³owego, który ogranicza temperaturê
minimaln¹ w kanale.
Regulator posiada specjalne wejœcie do pod³¹czenia czujnika przeciwzamro¿eniowego, który mierzy temperaturê wody na powrocie z nagrzewnicy. Je¿eli czujnik przeciwzamro¿eniowy zarejestruje temperaturê +10°C, wówczas regulator AQUA zwiêkszy otwarcie zaworu dla
wymuszenia wiêkszego przep³ywu medium grzewczego. Przy dalszym
spadku temperatury do + 5°C aktywowany jest alarm (dioda œwiec¹ca)
oraz prze³¹czane s¹ przekaŸniki alarmowe, które mog¹ pe³niæ funkcjê
wy³¹czenia wentylatora, zamkniêcia przepustnicy œwie¿ego powietrza
oraz wyprowadzenia na zewn¹trz sygna³u alarmu.
Kasowanie alarmu przyciskiem „RESET”, ale dopiero wtedy, gdy temperatura wody wzroœnie powy¿ej progu alarmowego.
24V AC +/- 10%, 50 – 60 Hz
5 VA
0...50°C
Max. 90% (bez kondensacji)
IP 20
92 x 150 x 45 mm
0,25 kg
0...30°C
1...15
Zakres nastawy minimalnej temperatury nawiewu
Monta¿
Czujniki zewnêtrzne
0...30°C
Naœcienny
Kana³owy
Pomieszczeniowy z nastaw¹
TG-K 330
TG-R 430
Pomieszczeniowy bez nastawy
Przeciwzamro¿eniowy
TG-R 530
TG-A130, TG-D130
221
AKCESORIA DO REGULATORA AQUA
Czujnik przeciwzamro¿eniowy TG-A 130.
Czujnik przylgowy instaluje siê, gdy istnieje niebezpieczeñstwo
zamarzniêcia nagrzewnicy wodnej.
Czujnik montowany jest na kolektorze wody powrotnej specjaln¹
opask¹ zaciskow¹. Czujnik typu NTC wspó³pracuje z regulatorem
AQUA 24 TF.
Wymiary
Masa
TG-A 130
D³ugoœæ przewodu
Zakres pomiarowy
Stopieñ ochrony
10 x 8 x 35 mm
25 g
1,5 m
0...30°C
IP 65
Czujnik przeciwzamro¿eniowy TG-D 130.
Czujnik zanu¿eniowy stosuje siê, gdy istnieje niebezpieczeñstwo
zamarzniêcia nagrzewnicy wodnej. Czujnik wkrêcany w gniazdo
kolektora wody powrotnej. Czujnik typu NTC wspó³pracuje z regulatorem AQUA 24 TF.
TG-D 130
Przy³¹cze
Œrednica czujnika pomiarowego
D³ugoœæ przewodu
D³ugoœæ wnikania czujnika
Zakres pomiarowy
Stopieñ ochrony
R 1/4”
4 mm
1,5 m
135 mm
0...30°C
IP 65
TRAFO RDS 20
Transformator do zasilania uk³adów automatyki i sterowania.
Przeznaczony do monta¿u na szynie DIN lub œcianie. Wbudowana
ochrona termiczna PTC.
RDS 20
222
Zasilanie
Napiêcie wyjœciowe
Pr¹d
Moc
Masa
230 V
24 V AC
0,83 A
20 VA
0,47 kg
Czujnik przeznaczony jest do monta¿u w kanale wentylacyjnym.
Œlizgowo osadzony ko³nierz pozwala umieœciæ czujnik na g³êbokoœci
od 20 do 130 mm. Kabel przy³¹czeniowy ma d³ugoœæ 1,5 m, ale mo¿na
go przed³u¿yæ.
TG-K 3xx
TG-K 3xx
TG-R 430
Oznaczenie xx
Zakres pomiarowy °C
Stopieñ ochrony
Typ czujnika
00
-30°C...+30°C
IP 20
TG-K 300
30
0°C...+30°C
IP 20
TG-K 330
60
0°C...+60°C
IP 20
TG-K 360
Czujnik przeznaczony jest do monta¿u na œcianie w pomieszczeniu.
Posiada z boku pokrêt³o do nastawy temperatury. Zakres pomiarowy
0...30°C.
Wymiary 86 x 86 x 30 mm. Stopieñ ochrony IP 30.
Czujnik do monta¿u œciennego. Brak pokrêt³a do nastawy temperatury.
TG-R 530
Zakres pomiarowy 0...30°C
Wymiary 86x86x30 mm
Czujnik naœcienny z hermetyczn¹ obudow¹. Instalacja w pomieszczeniach wilgotnych oraz na zewn¹trz budynku.
TG-R 6xx
TG-R 6xx
Oznaczenie xx
Zakres pomiarowy °C *
Stopieñ ochrony
Typ czujnika
00
-30°C...+30°C
IP 65
TG-R 600
30
0°C...+30°C
IP 65
TG-R 630
223
Regulator AL24A1T stosowany jest do regulacji temperatury
w pomieszczeniu lub temperatury nawiewu w systemach wentylacyjnoklimatyzacyjnych, wykorzystuj¹cych wodê jako czynnik grzewczy lub
ch³odniczy. Mo¿e sterowaæ prac¹ nagrzewnic i ch³odnic wodnych.
Regulator ma wyjœcie dla zaworu sterowanego trójpunktowo (24 V AC),
oraz 0–10 V DC.
Posiada zabudowany (wewnêtrzny) czujnik temperatury oraz pokrêt³o
do nastawy temperatury powietrza w zakresie 0–40°C, umo¿liwia pod³¹czenie zewnêtrznego czujnika kana³owego.
Nie posiada funkcji ochrony przeciwzamro¿eniowej.
AL24A1T
TG-K340
224
Zasilanie
Moc pobierana
Stopieñ ochrony
Wymiary
Masa
Zakres temperatury
Wyjœcie
Czujnik zewnêtrzny
24 V ± 15% 50–60 Hz
2 VA
0...50°C
max. 90% RH
IP 20
86x86x30 mm
110 g
0...40°C
0...10 V DC, 3-punktowe 24 V
Kana³owy TG-K 340
Czujnik TG-K340 przeznaczony jest do monta¿u w kanale wentylacyjnym. Œlizgowo osadzony ko³nierz pozwala umieœciæ czujnik na
g³êbokoœci od 20 do 130 mm. Kabel przy³¹czeniowy ma d³ugoœæ 1,5 m,
ale mo¿na go przed³u¿yæ. Przeznaczony jest do wspó³pracy z regulatorem AL24A1T.
Zakres pomiarowy 0–40°C.
RVAN5-24
Zasilanie
24 VAC
Moc pobierana
Sygna³ steruj¹cy
Si³a nacisku popychacza
Prêdkoœæ posuwu popychacza
Stopieñ ochrony
Skok popychacza
50/60Hz
Max. 4,5 W
3 - punktowy
500 N
0,3 mm/s (3 s/mm)
0...50°C
10...90% RH
IP 54
20 mm
RVAN5-24A
Zasilanie
Moc pobierana
Sygna³ steruj¹cy
Stopieñ ochrony
Skok popychacza
Si³ownik RVAN5-24 – wspó³pracuje z zaworami dwudrogowymi MTVS
oraz trójdrogowymi MTRS. Stosowany jest w uk³adach wentylacyjnych, klimatyzacyjnych i grzewczych.
Si³ownik wspó³pracuje z regulatorami AQUA oraz AL24A1T.
Zasilany jest napiêciem 24 VAC i sterowany trójpunktowo.
Si³ownik RVAN5-24A – wspó³pracuje z zaworami dwudrogowymi MTVS
oraz trójdrogowymi MTRS. Si³ownik zasilany jest napiêciem 24 V
i sterowany sygna³em 0 – 10 V, 2 – 10 V.
Wspó³pracuje z regulatorem AL24A1T oraz z centralami CN AQUA.
24 VAC 50/60Hz
max. 4,5 W
0–10 V DC, 2–10 V DC
500 N
0,3 mm/s (3 s/mm)
0...50°C
10...90% RH
IP 54
20 mm
225
MTVS
MTRS
Ciœnienie robocze
Skok
Medium
Zawory dwu i trójdrogowe stosuje siê do regulacji przep³ywu zimnej
i gor¹cej wody w instalacjach wentylacyjnych i klimatyzacyjnych.
Wspó³pracuj¹ z si³ownikami RVAN5-24 oraz RVAN5-24A.
16 bar (1,6 MPa)
20 mm
Woda
Woda + glikol max. 50%
Temperatura medium
-5...185°C
TYP ZAWORU
MODEL
PRZY£¥CZE
Zawór 2 – drogowy
MTVS 15-1,0
MTVS 15-1,6
MTVS 15-2,7
MTVS 20-4,2
MTVS 20-5,6
MTVS 25-10,0
MTVS 32-16,0
MTVS 40-27,0
MTRS 15-0,63
MTRS 15-1,0
MTRS 15-1,6
MTRS 15-2,1
MTRS 15-2,7
MTRS 20-4,2
MTRS 20-5,6
MTRS 25-10
MTRS 32-16
MTRS 40-27
Przep³yw Kvs*
G 1/2”
G 1/2”
G 1/2”
G 3/4”
G 3/4”
G 1”
G 1 1/4”
G 1 1/2”
m3/h
1,0
1,6
2,7
4,2
5,6
10,0
16,0
27,0
l/s
0,27
0,44
0,75
1,17
1,56
2,78
4,44
7,50
G 1/2”
G 1/2”
G 1/2”
G 1/2”
G 1/2”
G 3/4”
G 3/4”
G 1”
G 1 1/4”
G 1 1/2”
0,63
1,0
1,6
2,1
2,7
4,2
5,6
10,0
16,0
27,0
0,18
0,27
0,44
0,58
0,75
1,17
1,56
2,78
4,44
7,50
* Kvs - natê¿enie przep³ywu wody, które powoduje spadek jej ciœnienia na zaworze ca³kowicie otwartym o
226
P = 1 bar.
Si³owniki termiczne RTA stosuje siê w systemach wentylacyjnych,
klimatyzacyjnych i grzewczych (ch³odzenie – grzanie).
Wspó³pracuj¹ z zaworami 2-drogowymi serii VTTV, oraz 3-drogowymi z serii VTTR.
Do napêdu popychacza u¿yto zbiorniczka z rozszerzaln¹ ciecz¹, która jest podgrzewana przez rezystor PTC. Powrót popychacza wymusza sprê¿yna.
Si³ownik posiada wskaŸnik pozycji (otwarty/zamkniêty).
RTA...
TYP SI£OWNIKA
RTAOM100-24
RTAOM125-24
RTAOM100-230
RTAOM125-230
RTAM100-24A
RTAM125-24A
Zasilanie
Moc pobierana
Sygna³ steruj¹cy
Skok popychacza
24V AC/DC
24V AC/DC
230 V AC
230 V AC
24 V AC
24 V AC
1,0 W
1,2 W
1,0 W
1,2 W
1,0 W
1,2 W
on/off
on/off
on/off
on/off
0-10 V DC
0-10 V DC
100 N
125 N
100 N
125 N
100 N
125 N
4 mm
6,5 mm
4 mm
6,5 mm
4 mm
6,5 mm
0,033 mm/s
0,033 mm/s
0,033 mm/s
0,033 mm/s
0,033 mm/s
0,033 mm/s
(30s/mm)
(30s/mm)
(30s/mm)
(30s/mm)
(30s/mm)
(30s/mm)
0...60°C
0...60°C
0...60°C
0...60°C
0...60°C
0...60°C
Masa
0,10 kg
0,10 kg
0,10 kg
0,10 kg
0,11 kg
0,11 kg
Stopieñ ochrony
IP 54
IP 54
IP 54
IP 54
IP 54
IP 54
2-¿y³owy 0,75 mm2 2-¿y³owy 0,75 mm2 2-¿y³owy 0,75 mm2 2-¿y³owy 0,75 mm2 3-¿y³owy 0,75 mm2 3-¿y³owy 0,75 mm2
Przewód przy³¹czeniowy
d³ugoœæ 2 m
d³ugoœæ 2 m
d³ugoœæ 2 m
d³ugoœæ 2 m
d³ugoœæ 2 m
d³ugoœæ 2 m
Pozycje popychacza w si³owniku
NO
NO
NO
NO
NC
NC
Si³ownik NC (normalnie zamkniêty) - w pozycji wyjœciowej (bez podania napiêcia na si³ownik) popychacz jest wysuniêty, co umo¿liwia
przep³yw cieczy przez zawór. Po podaniu napiêcia popychacz chowa
siê, co zmniejsza przep³yw cieczy przez zawór.
Si³ownik NO (normalnie otwarty) - w pozycji wyjœciowej popychacz w
si³owniku jest ca³kowicie schowany, co uniemo¿liwia przep³yw cieczy przez zawór. Po podaniu napiêcia popychacz wysuwa siê, co
stopniowo zwiêksza przep³yw wody przez zawór.
Wspó³praca si³ownika z zaworem
– przelot otwarty
– przelot zamkniêty
TYP ZAWORU
SI£OWNIK RTAM (NC)
Bez zasilania
Zasilanie
RTAOM (NO)
Bez zasilania
Zasilanie
227
Si³owniki RVAZ4 wspó³pracuj¹ z zaworami VTTV oraz VTTR.
Stosowane s¹ w systemach wentylacyjno-klimatyzacyjnych
(grzanie ch³odzenie).
Zasilanie 24 V AC. Sterowanie 3-punktowe lub 0...10 V DC.
RVAZ4
Typ si³ownika
Zasilanie
Moc pobierana
Sygna³ steruj¹cy
Skok popychacza
Masa
Stopieñ ochrony
Przewód przy³¹czeniowy
228
RVAZ4 - 24
24 V AC ± 15%
RVAZ4 – 24 A
24 V AC ± 15%
max. 6 W
3-punktowy
400 N
5,5 mm
0,18 mm/s (5,5 s/mm)
0...50°C
0,26 kg
IP 44
3 - ¿y³owy, d³ugoœæ 1,5 m
max. 6 W
0...10 V DC
400 N
5,5 mm
0,045 mm/s (22 s/mm)
0...50°C
0,28 kg
IP 44
3 - ¿y³owy, d³ugoœæ 1,5 m
Zawory dwu i trójdrogowe stosuje siê w instalacjach wentylacyjnoklimatyzacyjnych do regulacji przep³ywu gor¹cej i zimnej wody.
Korpus odlewany jest z mosi¹dzu, wrzeciono wykonane ze stali nierdzewnej.
Wspó³pracuj¹ z si³ownikami RTA.
ZTTR
ZTTV
Ciœnienie robocze
Skok
Medium
Temperatura medium
TYP ZAWORU
16 bar (1,6 MPa)
3,5 mm
Woda
Woda + glikol max. 30%
1...100°C
Przep³yw Kvs*
MODEL
PRZY£¥CZE
VTTV 15 – 0,25
VTTV 15 – 0,4
VTTV 15 – 0,6
VTTV 15 – 1,0
VTTV 15 – 1,6
VTTV 20 – 2,0
VTTV 20 – 2,5
VTTV 20 – 4,0
VTTV 20 – 6,0
G 1/2”
G 1/2”
G 1/2”
G 1/2”
G 1/2”
G 3/4”
G 3/4”
G 3/4”
G 1”
0,25
0,4
0,6
1,0
1,6
2,0
2,5
4,0
6,0
l/s
0,07
0,11
0,17
0,27
0,44
0,55
0,69
1,11
1,11
VTTR 15 – 0,25
VTTR 15 – 0,4
VTTR 15 – 0,6
VTTR 15 – 1,0
VTTR 15 – 1,6
VTTR 20 – 2,0
VTTR 20 – 2,5
VTTR 20 – 4,0
VTTR 20 – 6,0
G 1/2”
G 1/2”
G 1/2”
G 1/2”
G 1/2”
G 3/4”
G 3/4”
G 3/4”
G 1”
0,25
0,4
0,6
1,0
1,6
2,0
2,5
4,0
6,0
0,07
0,11
0,17
0,27
0,44
0,55
0,69
1,11
1,11
m3/h
* Kvs - natê¿enie przep³ywu wody, które powoduje spadek jej ciœnienia na zaworze ca³kowicie otwartym o
P=1bar (100 kPa)
229
Dobór si³owników do zaworów
Model zaworu
VTTV15-0,25
VTTV15-0,4
VTTV15-0,6
VTTV15-1,0
VTTV15-1,6
VTTV20-2,5
VTTV20-4,0
VTTV20-6,0
VTTR15-0,25
VTTR15-0,4
VTTR15-0,6
VTTR15-1,0
VTTR15-1,6
VTTR20-2,5
VTTR20-4,0
VTTR20-6,0
230
Typ
DN
kvs
2-drogowy
DN15
DN15
DN15
DN15
DN15
DN20
DN20
DN20
0,25
0,4
0,6
1,0
1,6
2,5
4,0
6,0
DN15
DN15
DN15
DN15
DN15
DN20
DN20
DN20
0,25
0,4
0,6
1,0
1,6
2,5
4,0
6,0
3-drogowy
Si³owniki termiczne
Si³owniki 0…10V
Si³owniki 3-punktowe
RTAOM100-24(100N)
RTAOM100-230(100N)
RTAM100-24A(100N)
RVAZ4-24A (400N)
RVAZ4-24 (400N)
RTAOM125-24(125N)
RTAOM125-230(125N)
RTAM125-24A(125N)
RVAZ4-24A (400N)
RVAZ4-24 (400N)
RTAOM100-24(100N)
RTAOM100-230(100N)
RTAM100-24A(100N)
RVAZ4-24A (400N)
RVAZ4-24 (400N)
RTAOM125-24(125N)
RTAOM125-230(125N)
RTAM125-24A(125N)
RVAZ4-24A (400N)
RVAZ4-24 (400N)
231

SXQXRSNQNVD QDFTK@SNQX SDLODQ@STQX Y

Transkrypt

Podobne dokumenty

Zodiak DT RK-410DT

ttc Prog i ttc Studio karta katalogowa - Time-Net
