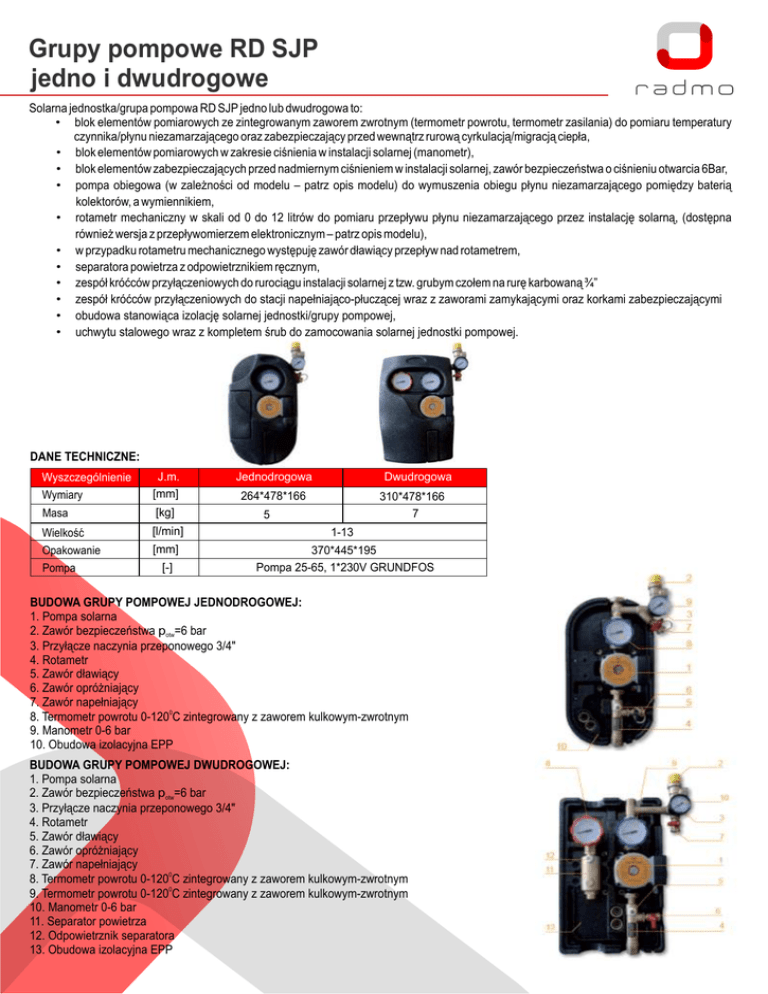

Karta katalogowa

Grupy pompowe RD SJP
jedno i dwudrogowe
Solarna jednostka/grupa pompowa RD SJP jedno lub dwudrogowa to:
• blok elementów pomiarowych ze zintegrowanym zaworem zwrotnym (termometr powrotu, termometr zasilania) do pomiaru temperatury
czynnika/płynu niezamarzającego oraz zabezpieczający przed wewnątrz rurową cyrkulacją/migracją ciepła,
• blok elementów pomiarowych w zakresie ciśnienia w instalacji solarnej (manometr),
• blok elementów zabezpieczających przed nadmiernym ciśnieniem w instalacji solarnej, zawór bezpieczeństwa o ciśnieniu otwarcia 6Bar,
• pompa obiegowa (w zależności od modelu – patrz opis modelu) do wymuszenia obiegu płynu niezamarzającego pomiędzy baterią
kolektorów, a wymiennikiem,
• rotametr mechaniczny w skali od 0 do 12 litrów do pomiaru przepływu płynu niezamarzającego przez instalację solarną, (dostępna
również wersja z przepływomierzem elektronicznym – patrz opis modelu),
• w przypadku rotametru mechanicznego występuję zawór dławiący przepływ nad rotametrem,
• separatora powietrza z odpowietrznikiem ręcznym,
• zespół króćców przyłączeniowych do rurociągu instalacji solarnej z tzw. grubym czołem na rurę karbowaną ¾”
• zespół króćców przyłączeniowych do stacji napełniająco-płuczącej wraz z zaworami zamykającymi oraz korkami zabezpieczającymi
• obudowa stanowiąca izolację solarnej jednostki/grupy pompowej,
• uchwytu stalowego wraz z kompletem śrub do zamocowania solarnej jednostki pompowej.
DANE TECHNICZNE:
Dwudrogowa
Jednodrogowa
Wyszczególnienie
Wymiary
J.m.
[mm]
Masa
[kg]
Wielkość
Opakowanie
Pompa
[l/min]
1-13
[mm]
370*445*195
Pompa 25-65, 1*230V GRUNDFOS
[-]
264*478*166
310*478*166
7
5
BUDOWA GRUPY POMPOWEJ JEDNODROGOWEJ:
1. Pompa solarna
2. Zawór bezpieczeństwa potw=6 bar
3. Przyłącze naczynia przeponowego 3/4"
4. Rotametr
5. Zawór dławiący
6. Zawór opróżniający
7. Zawór napełniający
8. Termometr powrotu 0-1200C zintegrowany z zaworem kulkowym-zwrotnym
9. Manometr 0-6 bar
10. Obudowa izolacyjna EPP
BUDOWA GRUPY POMPOWEJ DWUDROGOWEJ:
1. Pompa solarna
2. Zawór bezpieczeństwa potw=6 bar
3. Przyłącze naczynia przeponowego 3/4"
4. Rotametr
5. Zawór dławiący
6. Zawór opróżniający
7. Zawór napełniający
8. Termometr powrotu 0-1200C zintegrowany z zaworem kulkowym-zwrotnym
9. Termometr powrotu 0-1200C zintegrowany z zaworem kulkowym-zwrotnym
10. Manometr 0-6 bar
11. Separator powietrza
12. Odpowietrznik separatora
13. Obudowa izolacyjna EPP
