AW-15_element meblarski - bar - kawiarnia

SZKŁO MLECZNE
WYKOŃCZENIE LAMINATEM
LAKIEROWANYM NA WYSOKI POŁYSK
W KOLORZE BRĄZU LUB SZKŁO
LAKIEROWANE W TYM KOLORZE
- WYKOŃCZENIE - LAMINATEM
W KOLORZE EGGER H1232 ST ASH
LUB RÓWNOWAŻNYM
OPRAWY OSWIETLENIOWE
MEBLOWE LUB LEDOWE
WĄŻ LEDOWY KOLOR ŚWIATLA
BIAŁY CIEPŁY, PODKREŚLAJACY
KSZTAŁT PÓŁKI NAD BAREM
2
320
43
65
62.5
62.5
65
65
15
52.5
115
87.5
12.5
50 12.5
65
30
65
20
30
12.5
50
120
57.5
5
91.5
PŁYTA MEBLOWA WYKOŃCZONA
STALĄ NIERDZEWNĄ LUB
LAMINATEM HPL W KOLORZE
ALUMINIUM
10
WYKOŃCZENIE LAMINATEM
LAKIEROWANYM NA WYSOKI POŁYSK
W KOLORZE BRĄZU LUB SZKŁO
LAKIEROWANE W TYM KOLORZE
91.5
- WYKOŃCZENIE - LAMINATEM
W KOLORZE EGGER H1232 ST ASH
LUB RÓWNOWAŻNYM
10
91.5
12.5
RURA ZE STALI NIERDZEWNEJ
37.5
WĄŻ LEDOWY KOLOR ŚWIATLA
BIAŁY CIEPŁY, PODKREŚLAJACY
KSZTAŁT PÓŁKI NAD BAREM
12.5
12.5
Lada Barowa
Lada o wymiarach 320 (dł.) x 50 (szer.) x 115 (wys.) cm. Lada dzielona na dwie symetryczne części o
długości 160cm. Blat lady oraz boki wykonane z MDF (kolorystyka do uzgodnienia) oraz sklejki
poddającej się gięciu. Blat lady o grubości 12,5 cm - wewnątrz konstrukcja płytowa-żebrowana.
Boki blatu na łączeniach z korpusem zaoblone. Całość pokryta laminatem Egger H1232 ST9 Ash
lub równoważnym. Na plecach laminat przeciwprężny. Front lady wykonany z płyty MDF,
dzielonej w poziomie na dwie symetryczne części - w górnej części pokryty lakierem z połyskiem
(kolorystyka do uzgodnienia). Dolna część pokryta HPL w kolorze aluminium. Front cofnięty
względem krawędzi blatu 27cm. Na krawędzi zewnętrznej pasek LED - światło białe.
Elementem spinającym oba elementy lad jest ozdobna rura (fi50) wykonana ze stali nierdzewnej
szlifowanej. Rura mocowana do boków lady oraz w 3 miejscach do frontu.
Element wiszący - nadstawka (półka nad barem)
Półka nad barem o wymiarach 320 (dł.) x 50 (szer.) x 120(wys.) cm. Nadstawka dzielona na dwie
symetryczne części o długości 160cm. Element dolny oraz boki wykonane z MDF (kolorystyka do
uzgodnienia), oraz sklejki poddającej się gięciu. Dół półki o grubości 12,5 cm - wewnątrz konstrukcja
płytowa-żebrowana. Boki nadstawki na łączeniach z korpusem zaoblone. Całość pokryta laminatem
Egger H1232 ST9 Ash lub równoważnym. Plecy - laminat przeciwprężny. W dolnej części półki - 4
lampy halogenowe. 2cm od górnej krawędzi podstawy półki pasek ledowy - światło białe. Blendy
frontowe podzielone część dolną o wysokości 50cm wykonaną ze szkła mlecznego o grubości 8,4mm
z folią w środku. Blenda górna wykonana z MDF pokrytego lakierem (kolorystyka do uzgodnienia).
Odwewnętrznej strony dwie płyty konstrukcyjne o grubości 25mm - wykonane z melaminy (kolorystyka
do uzgodnienia) - wykończone PCV w kolorze odpowiadającym powierzchniom. Całość montowana do sufitu.

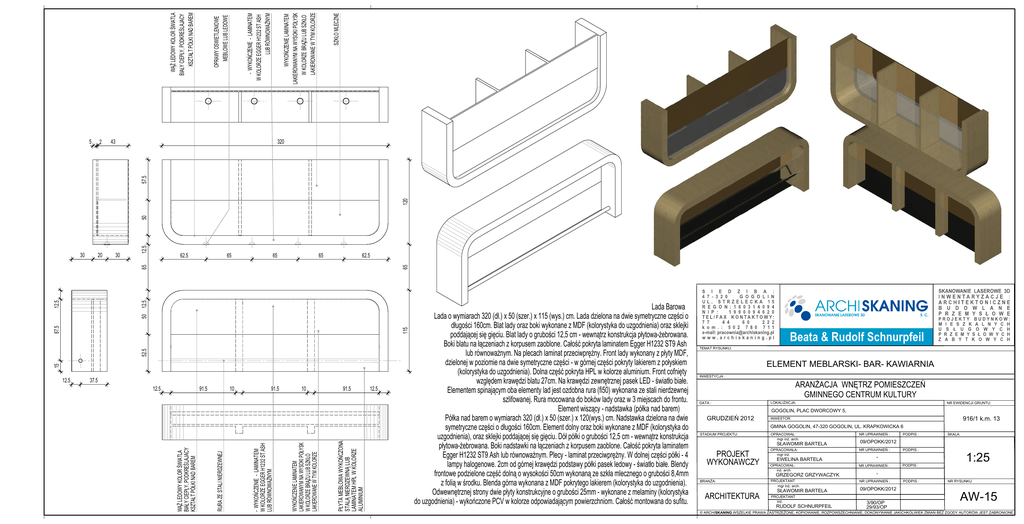

TEMAT RYSUNKU:
ELEMENT MEBLARSKI- BAR- KAWIARNIA
INWESTYCJA :
ARANŻACJA WNĘTRZ POMIESZCZEŃ
GMINNEGO CENTRUM KULTURY
DATA :
LOKALIZACJA:
NR EWIDENCJI GRUNTU:
GOGOLIN, PLAC DWORCOWY 5,
GRUDZIEŃ 2012
916/1 k.m. 13
INWESTOR:
GMINA GOGOLIN, 47-320 GOGOLIN, UL. KRAPKOWICKA 6
STADIUM PROJEKTU:
OPRACOWAŁ:
mgr inż. arch.
NR UPRAWNIEŃ :
OPRACOWAŁA:
mgr inż.
NR UPRAWNIEŃ :
OPRACOWAŁ:
inż. arch
NR UPRAWNIEŃ :
PROJEKTANT
mgr inż. arch.
NR UPRAWNIEŃ :
SŁAWOMIR BARTELA
PROJEKT
WYKONAWCZY
EWELINA BARTELA
GRZEGORZ GRZYWACZYK
BRANŻA:
ARCHITEKTURA
SŁAWOMIR BARTELA
PROJEKTANT
inż.
RUDOLF SCHNURPFEIL
PODPIS :
SKALA:
09/OPOKK/2012
PODPIS :
PODPIS :
1:25
09/OPOKK/2012
3/90/OP
29/93/OP
PODPIS :
NR RYSUNKU
AW-15
