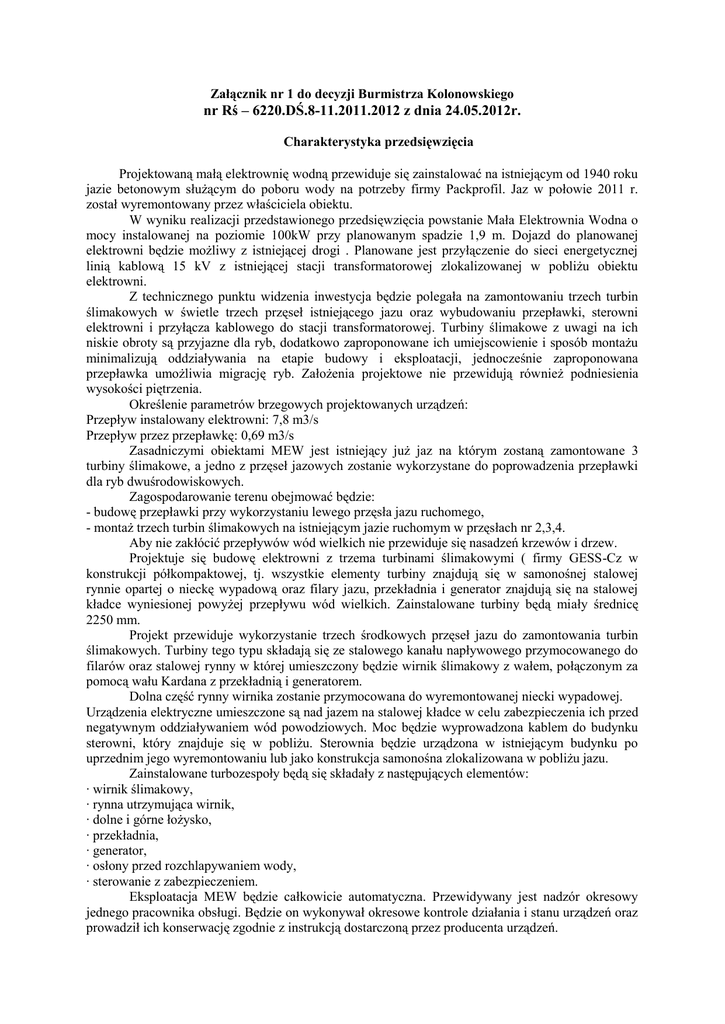

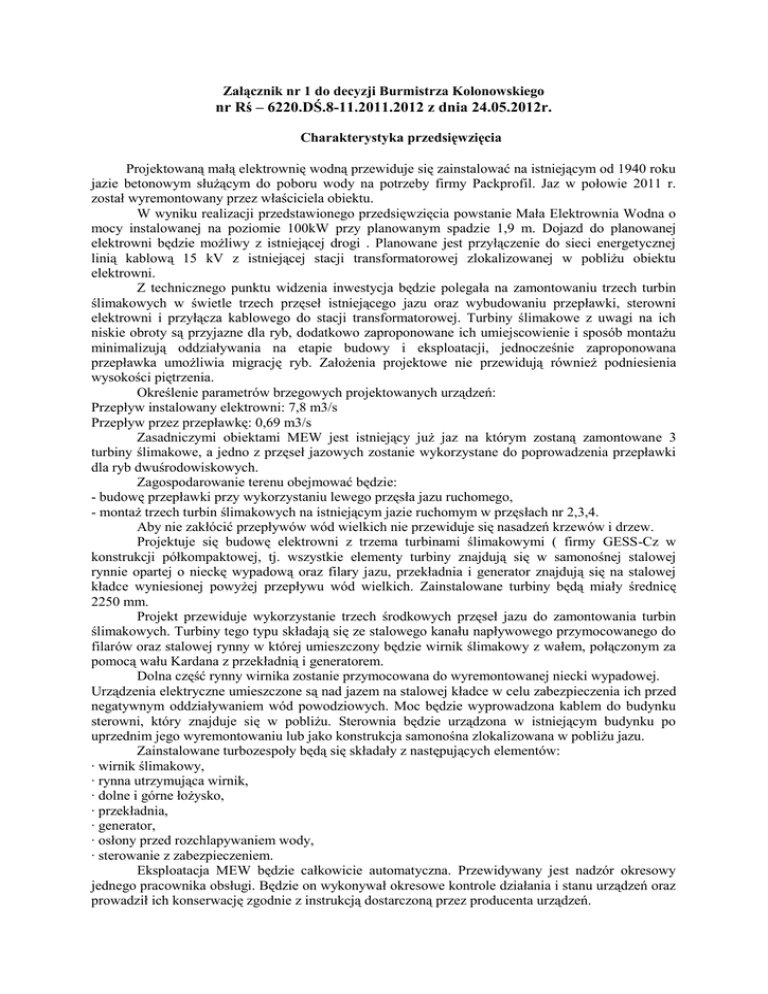

Załącznik do decyzji - charakterystyka

Załącznik nr 1 do decyzji Burmistrza Kolonowskiego
nr Rś – 6220.DŚ.8-11.2011.2012 z dnia 24.05.2012r.
Charakterystyka przedsięwzięcia
Projektowaną małą elektrownię wodną przewiduje się zainstalować na istniejącym od 1940 roku
jazie betonowym służącym do poboru wody na potrzeby firmy Packprofil. Jaz w połowie 2011 r.
został wyremontowany przez właściciela obiektu.
W wyniku realizacji przedstawionego przedsięwzięcia powstanie Mała Elektrownia Wodna o
mocy instalowanej na poziomie 100kW przy planowanym spadzie 1,9 m. Dojazd do planowanej
elektrowni będzie możliwy z istniejącej drogi . Planowane jest przyłączenie do sieci energetycznej
linią kablową 15 kV z istniejącej stacji transformatorowej zlokalizowanej w pobliżu obiektu
elektrowni.
Z technicznego punktu widzenia inwestycja będzie polegała na zamontowaniu trzech turbin
ślimakowych w świetle trzech przęseł istniejącego jazu oraz wybudowaniu przepławki, sterowni
elektrowni i przyłącza kablowego do stacji transformatorowej. Turbiny ślimakowe z uwagi na ich
niskie obroty są przyjazne dla ryb, dodatkowo zaproponowane ich umiejscowienie i sposób montażu
minimalizują oddziaływania na etapie budowy i eksploatacji, jednocześnie zaproponowana
przepławka umożliwia migrację ryb. Założenia projektowe nie przewidują również podniesienia
wysokości piętrzenia.
Określenie parametrów brzegowych projektowanych urządzeń:
Przepływ instalowany elektrowni: 7,8 m3/s
Przepływ przez przepławkę: 0,69 m3/s
Zasadniczymi obiektami MEW jest istniejący już jaz na którym zostaną zamontowane 3
turbiny ślimakowe, a jedno z przęseł jazowych zostanie wykorzystane do poprowadzenia przepławki
dla ryb dwuśrodowiskowych.
Zagospodarowanie terenu obejmować będzie:
- budowę przepławki przy wykorzystaniu lewego przęsła jazu ruchomego,
- montaż trzech turbin ślimakowych na istniejącym jazie ruchomym w przęsłach nr 2,3,4.
Aby nie zakłócić przepływów wód wielkich nie przewiduje się nasadzeń krzewów i drzew.
Projektuje się budowę elektrowni z trzema turbinami ślimakowymi ( firmy GESS-Cz w
konstrukcji półkompaktowej, tj. wszystkie elementy turbiny znajdują się w samonośnej stalowej
rynnie opartej o nieckę wypadową oraz filary jazu, przekładnia i generator znajdują się na stalowej
kładce wyniesionej powyżej przepływu wód wielkich. Zainstalowane turbiny będą miały średnicę
2250 mm.
Projekt przewiduje wykorzystanie trzech środkowych przęseł jazu do zamontowania turbin
ślimakowych. Turbiny tego typu składają się ze stalowego kanału napływowego przymocowanego do
filarów oraz stalowej rynny w której umieszczony będzie wirnik ślimakowy z wałem, połączonym za
pomocą wału Kardana z przekładnią i generatorem.
Dolna część rynny wirnika zostanie przymocowana do wyremontowanej niecki wypadowej.
Urządzenia elektryczne umieszczone są nad jazem na stalowej kładce w celu zabezpieczenia ich przed
negatywnym oddziaływaniem wód powodziowych. Moc będzie wyprowadzona kablem do budynku
sterowni, który znajduje się w pobliżu. Sterownia będzie urządzona w istniejącym budynku po
uprzednim jego wyremontowaniu lub jako konstrukcja samonośna zlokalizowana w pobliżu jazu.
Zainstalowane turbozespoły będą się składały z następujących elementów:
· wirnik ślimakowy,
· rynna utrzymująca wirnik,
· dolne i górne łożysko,
· przekładnia,
· generator,
· osłony przed rozchlapywaniem wody,
· sterowanie z zabezpieczeniem.
Eksploatacja MEW będzie całkowicie automatyczna. Przewidywany jest nadzór okresowy
jednego pracownika obsługi. Będzie on wykonywał okresowe kontrole działania i stanu urządzeń oraz
prowadził ich konserwację zgodnie z instrukcją dostarczoną przez producenta urządzeń.
Przepławka dla ryb wykonana będzie w konstrukcji żelbetowej, typu szczelinowego,
wyłożona kamieniami dla stworzenia warunków podobnych do naturalnych. Do projektowania
przyjęto usytuowanie kanału przepławki w lewym przęśle jazu.
Zaprojektowana przepławka składać się będzie z trzech części podstawowych:
- rampy właściwej kanału przepławki o przyjętym nachyleniu i = 5,33% i L = 43 m,
- strefy przejściowej na wejściu do przepławki od strony górnej wody, o odwrotnym w stosunku do
rampy nachyleniu 1:3,
- strefy przejściowej na wyjściu z przepławki od strony wody dolnej, o odwrotnym w stosunku do
rampy nachyleniu 1:10.
Przyjęto, że przy poziomie SSQ głębokość wody przed przegrodą przepławki wynosić będzie
1,0 m. Różnica poziomów wody pomiędzy poszczególnymi przegrodami komorowymi będzie
wynosić 0,16 m.
