V58A-Nissan Vanette Cargo angielska

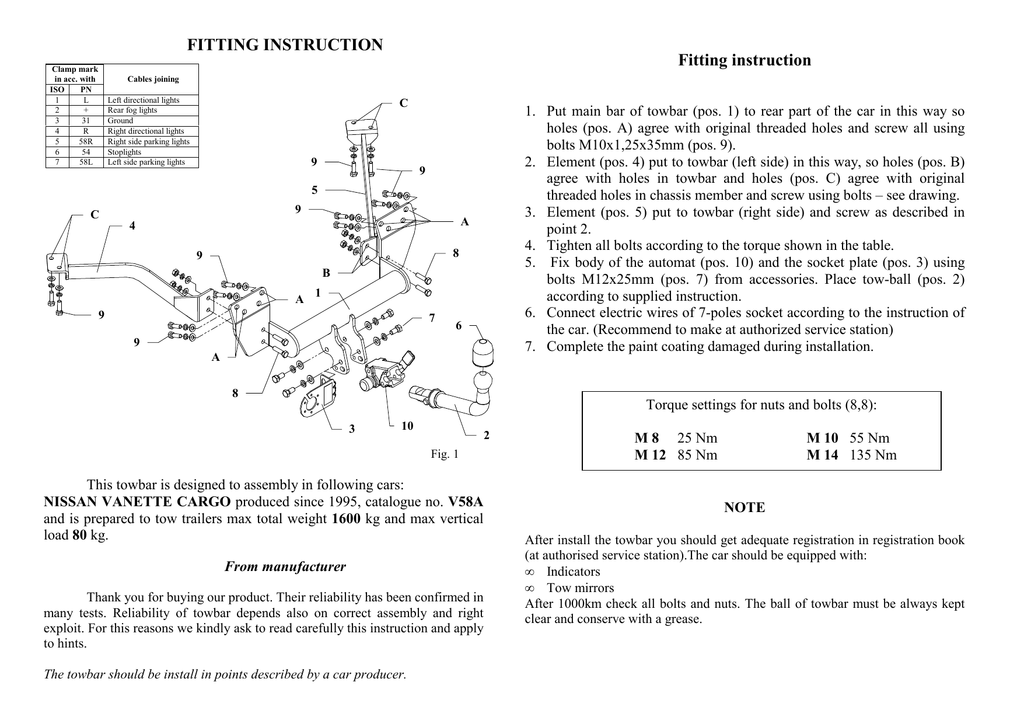

FITTING INSTRUCTION
Clamp mark
in acc. with
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Fitting instruction
Cables joining
Left directional lights
Rear fog lights
Ground
Right directional lights
Right side parking lights
Stoplights
Left side parking lights
C
9
1. Put main bar of towbar (pos. 1) to rear part of the car in this way so
holes (pos. A) agree with original threaded holes and screw all using
bolts M10x1,25x35mm (pos. 9).
2. Element (pos. 4) put to towbar (left side) in this way, so holes (pos. B)
agree with holes in towbar and holes (pos. C) agree with original
threaded holes in chassis member and screw using bolts – see drawing.
3. Element (pos. 5) put to towbar (right side) and screw as described in
point 2.
4. Tighten all bolts according to the torque shown in the table.
5. Fix body of the automat (pos. 10) and the socket plate (pos. 3) using
bolts M12x25mm (pos. 7) from accessories. Place tow-ball (pos. 2)
according to supplied instruction.
6. Connect electric wires of 7-poles socket according to the instruction of
the car. (Recommend to make at authorized service station)
7. Complete the paint coating damaged during installation.
9
5
9
C
A
4
8
9
B
A
1
9
7
6
9
A
8
Torque settings for nuts and bolts (8,8):
3
10
2
Fig. 1
This towbar is designed to assembly in following cars:
NISSAN VANETTE CARGO produced since 1995, catalogue no. V58A
and is prepared to tow trailers max total weight 1600 kg and max vertical
load 80 kg.
From manufacturer
Thank you for buying our product. Their reliability has been confirmed in
many tests. Reliability of towbar depends also on correct assembly and right
exploit. For this reasons we kindly ask to read carefully this instruction and apply
to hints.
The towbar should be install in points described by a car producer.
M 8 25 Nm
M 12 85 Nm
M 10 55 Nm
M 14 135 Nm
NOTE
After install the towbar you should get adequate registration in registration book
(at authorised service station).The car should be equipped with:
• Indicators
• Tow mirrors
After 1000km check all bolts and nuts. The ball of towbar must be always kept
clear and conserve with a grease.
Towbar accessories:
PPUH AUTO-HAK S.J.
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Towing hitch (without electrical set)
Class: A50-X
Cat. no. V58A
Technical data:
D-value: 9,7 kN
maximum trailer weight: 1600 kg
maximum vertical cup load: 80 kg
Designed for:
Manufacturer: NISSAN
Model: VANETTE CARGO
produced since 1995
Approval number according to Directive 94/20/EC: e20*94/20*1070*00
Foreword
This towbar is design according to rules of safety traffic regulations. The towing
hitch is a safety component and must be installed only by qualified personnel.
Any alteration or conversion to the towinh hitch is prohibited and would lead to
cancellation of design certification. Remove insulating compound and underseal
from vehicle (if present) in the area of the matting surfaces of the towing hitch.
The vehicle manufacturer’s specifications regarding trailer load and max. vertical
cup load are decisive for driving, and values for the towing hitch must not be
exceeded.
D-value formula:
Max trailer weight [kg]
x Max vehicle weight [kg]
Max trailer weight [kg] + Max vehicle weight [kg]
X
9,81
=
1000
D [kN]
INSTRUKCJA
MontaŜu i eksploatacji zaczepu kulowego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Kolejność czynności przy montaŜu
1. PrzyłoŜyć belkę zaczepu (poz. 1) do wewnętrznej strony tylnego płata
tak, aby otwory (poz. A) pokryły się z otworami fabrycznie
nagwintowanymi i skręcić śrubami M10x1,25x35 mm (poz. 9).
2. Element (poz. 4) przyłoŜyć do zaczepu (lewa strona) tak, aby otwory
(poz. B) pokryły się z otworami w zaczepu, a otwory (poz. C) z
fabrycznie nagwintowanymi otworami w ramie i skręcić śrubami – patrz
rysunek.
3. Element zaczepu (poz. 5) przyłoŜyć do zaczepu (prawa strona) i skręcić
jak opisano w punkcie 2.
4. Dokręcić wszystkie śruby z momentem, jak pokazano w tabeli.
5. Przykręcić korpus automatu poz. 10 śrubami M12x25mm poz. 7 wraz z
blachą pod gniazdo poz. 3. Zamocować kulę zgodnie z instrukcją
dołączaną do zaczepu z końcówką szybkodemontowalną.
6. Podłączyć przewody z gniazdka 7 – bieg. do instalacji elektrycznej
zgodnie z instrukcją fabryczną samochodu (zaleca się wykonanie w
ASO).
7. Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu powstałe w
trakcie montaŜu.
Łączenie przewodów
C
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
9
9
5
C
9
A
4
8
9
B
A
1
9
7
6
9
A
8
3
Zalecany moment skręcający dla śrub i nakrętek 8,8:
10
2
Rys.1
Zaczep kulowy przeznaczony jest do zamontowania w samochodzie
NISSAN VANETTE CARGO produkowanego od 1995 r. numer katalogowy
V58A i słuŜy do ciągnięcia przyczep o masie całkowitej 1600 kg i nacisku na kulę
max 80 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność zaczepów kulowych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie właściwych
wskazówek.
Zaczep naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
M 8 25 Nm
M 12 85 Nm
M 10 55 Nm
M 14 135 Nm
UWAGA
Po zamontowaniu zaczepu kulowego naleŜy uzyskać wpis w dowodzie
rejestracyjnym pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie, co najmniej szerokości przyczepy.
Sprawdzać śruby mocujące zaczepu kulowego po około 1000 km przebiegu eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym
WyposaŜenie zaczepu:
PPUH AUTO-HAK S.J.
Produkcja Zaczepów kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Zaczep kulowy bez wyposaŜenia elektrycznego
Klasa: A50-X
Nr kat. V58A
Przeznaczony do zamontowania w samochodzie:
Producent: NISSAN
Model: VANETTE CARGO
produkowanego od 1995r.
Dane techniczne:
Wartość siły D: 9,7 kN
maksymalna masa przyczepy: 1600 kg
maksymalny nacisk na kulę: 80 kg
Numer homologacji zgodnie z dyrektywą 94/20/WE: e20*94/20*1070*00
KARTA GWARANCYJNA
INFORMACJA WSTĘPNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc od
dnia zakupu zaczepu kulowego do samochodów:
NISSAN VANETTE CARGO
produkowanego od 1995 r.
Data produkcji ..............................
Data zakupu...................................
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę,
wynikających z niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń
mechanicznych, normalnego zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę
gwarancyjną. Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy
wspólnie z producentem słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu czternastu dni od dnia uznania reklamacji.
Karta gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
Zaczep kulowy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Zaczep kulowy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji zaczepu.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania zaczepu, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów zaczepu
kulowego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Maks. masa przyczepy [kg] x Masa całkowita samochodu [kg]
9,81
=
X
+
1000
Maks. masa przyczepy [kg] + Masa całkowita samochodu [kg]
+
D [kN]
