Przebudowa linii kolejowej E65, odcinek Warszawa –Działdowo - Gdynia, etap I w Polsce
Projekt nr FS 2004/PL/16/C/PT/006-04 – Obszar LCS GDYNIA
Szlak GDAŃSK OLIWA - SOPOT

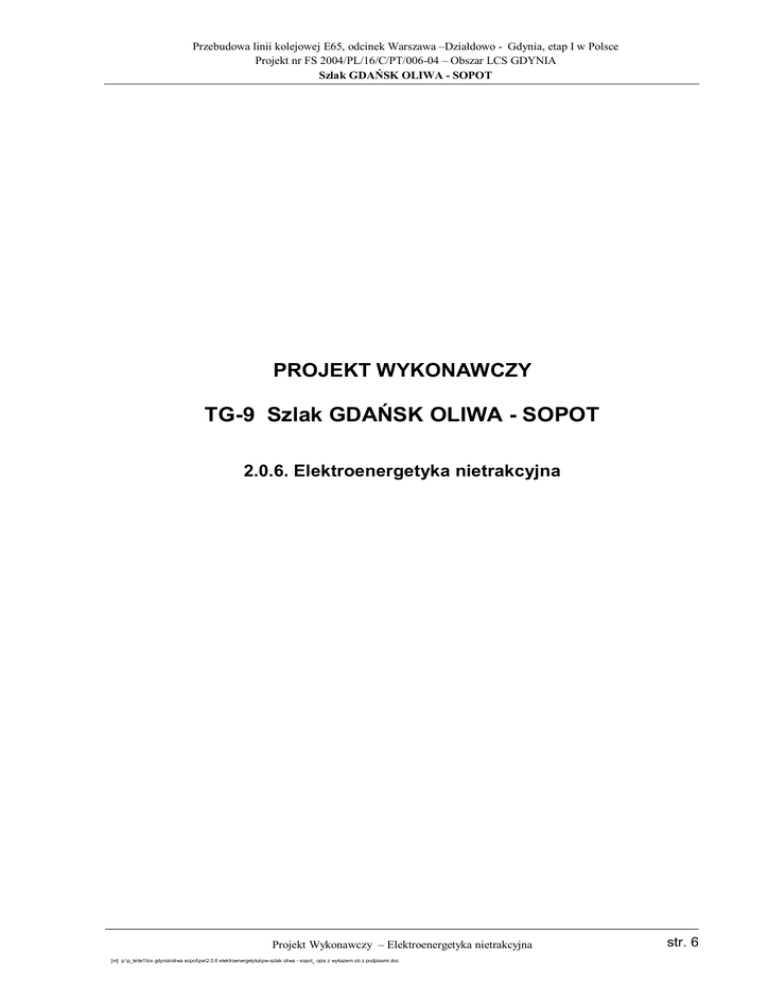

PROJEKT WYKONAWCZY
TG-9 Szlak GDAŃSK OLIWA - SOPOT
2.0.6. Elektroenergetyka nietrakcyjna
Projekt Wykonawczy – Elektroenergetyka nietrakcyjna
[m] p:\p_te\te1\lcs gdynia\oliwa sopot\pw\2.0.6 elektroenergetyka\pw-szlak oliwa - sopot_ opis z wykazem ob z podpisami.doc
str. 6
Przebudowa linii kolejowej E65, odcinek Warszawa –Działdowo - Gdynia, etap I w Polsce
Projekt nr FS 2004/PL/16/C/PT/006-04 – Obszar LCS GDYNIA
Szlak GDAŃSK OLIWA - SOPOT
ZAWARTOŚĆ OPRACOWANIA
0.
CZĘŚĆ OGÓLNA
1. Warunki przebudowy wydane przez „EnergaOperator S.A.”
I.
CZĘŚĆ OPISOWA
1. Przedmiot i zakres opracowania
2. Przebudowa kolizji linii kablowych
3. Układanie kabli
4. Wytyczne budowy
5. Wykaz podstawowych materiałów
6. Oświadczenie projektanta i sprawdzającego
II. CZĘŚĆ RYSUNKOWA
1. Plan sytuacyjny
- rys. 1
2. Przekroje poprzeczne
- rys. 2
Projekt Wykonawczy – Elektroenergetyka nietrakcyjna
[m] p:\p_te\te1\lcs gdynia\oliwa sopot\pw\2.0.6 elektroenergetyka\pw-szlak oliwa - sopot_ opis z wykazem ob z podpisami.doc
str. 7
Przebudowa linii kolejowej E65, odcinek Warszawa –Działdowo - Gdynia, etap I w Polsce
Projekt nr FS 2004/PL/16/C/PT/006-04 – Obszar LCS GDYNIA
Szlak GDAŃSK OLIWA - SOPOT
I.
CZĘŚĆ OPISOWA
1.
Przedmiot i zakres opracowania

Umowa FS 2004/PL/16/C/PT/006-04 zawarta pomiędzy PKP PLK S.A.,
a Biurem Projektów Komunikacyjnych w Poznaniu Sp. z o.o. jako Liderem
Konsorcjum,

rozeznanie w terenie,

projekty branżowe,

obowiązujące normy i normatywy techniczne.
Zakres opracowania obejmuje odcinek linii E-65 w obszarze LCS Gdynia (szlak
Gdańsk Oliwa - Sopot od km 8.300 do km 9.850).
Projekt niniejszy obejmuje przebudowę kolizji linii kablowych.
2.
Przebudowa kolizji linii kablowych.
W ramach przebudowy układu torowego oraz robót około torowych występują
kolizje z istniejącymi liniami kablowymi. Przebudowa kolizji polegać będzie na
ułożeniu nowych odcinków kabli na odpowiedniej głębokości pod torami
i zmufowaniu ich z istniejącymi kablami poza zakresem robót.
3.
Układanie kabli.
Kable należy układać
zgodnie z normą
SEP-E-004 (PN-76/E-05125) –
„ Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa”.
Kable w ziemi należy układać na głębokości 0,7m dla kabli nN i 0,8m dla kabli
SN na podsypce grubości 10cm z piasku. Na skrzyżowaniach kabli z torami
kolejowymi kable układać w rurach ochronnych na głębokości 1,5m od główki
szyny, pod drogami w rurach ochronnych na głębokości 1,0m. Na
skrzyżowaniach z torami i drogami zaprojektowano rury typu HDPE. Kabel
należy przysypać warstwą piasku grubości 10cm. Dopuszcza się przysypanie
kabla ziemią rodzimą w uzgodnieniu z inspektorem nadzoru, jeśli grunt będzie
gruntem piaszczystym po jego uprzednim oczyszczeniu z kamieni i innych
zanieczyszczeń. Nad kablami należy ułożyć folię ostrzegawczą koloru
Projekt Wykonawczy – Elektroenergetyka nietrakcyjna
[m] p:\p_te\te1\lcs gdynia\oliwa sopot\pw\2.0.6 elektroenergetyka\pw-szlak oliwa - sopot_ opis z wykazem ob z podpisami.doc
str. 9
Przebudowa linii kolejowej E65, odcinek Warszawa –Działdowo - Gdynia, etap I w Polsce
Projekt nr FS 2004/PL/16/C/PT/006-04 – Obszar LCS GDYNIA
Szlak GDAŃSK OLIWA - SOPOT
niebieskiego dla nN i czerwonego dla SN. Trasę kabli oznaczyć słupkami
kablowymi.
Roboty kablowe wykonywać ręcznie pod nadzorem służb PKP i ENERGA
OPERATOR S.A.
4.
Wytyczne budowy.
Zbliżenia i skrzyżowania z innymi instalacjami podziemnymi należy wykonać
zgodnie z normą SEP-E-004 (PN-76/E-05125). W miejscu występowania
skrzyżowań i zbliżeń do istniejących instalacji podziemnych wykonać przekopy
kontrolne.
5.
Wykaz podstawowych materiałów.
1. Kabel YAKY 4x120mm2- 1kV
- m 65
2. Kabel 3x YHAKXS 1x120mm2 - 20kV
- m 85
3. Rura HDPE  110/5,5mm
- m 39
4. Rura HDPE  160/8mm
- m 53
5. Mufa kablowa na kablu YAKY 4x120mm2 – 1kV
- kpl. 4
6. Mufa kablowa na kablu 3xYHAKXS 1x120mm2 – 20kV
- kpl. 4
Projektował: mgr inż. Ryszard Serszyński
Sprawdził:
inż. Włodzimierz Słubik
Projekt Wykonawczy – Elektroenergetyka nietrakcyjna
[m] p:\p_te\te1\lcs gdynia\oliwa sopot\pw\2.0.6 elektroenergetyka\pw-szlak oliwa - sopot_ opis z wykazem ob z podpisami.doc
str. 10
Przebudowa linii kolejowej E65, odcinek Warszawa –Działdowo - Gdynia, etap I w Polsce
Projekt nr FS 2004/PL/16/C/PT/006-04 – Obszar LCS GDYNIA
Szlak GDAŃSK OLIWA - SOPOT
6.
Oświadczenie projektanta i sprawdzającego
Niniejszy projekt wykonawczy „Elektroenergetyka nietrakcyjna”
zgodny jest z:
1. Projektem budowlanym „Elektroenergetyka nietrakcyjna”.
2. Obowiązującymi
przepisami
techniczno – budowlanymi,
normami
i wytycznymi.
Projekt jest kompletny z punktu widzenia celu jakiemu ma służyć.
Projektował:
Sprawdził:
mgr inż. R. Serszyński
inż. W. Słubik
