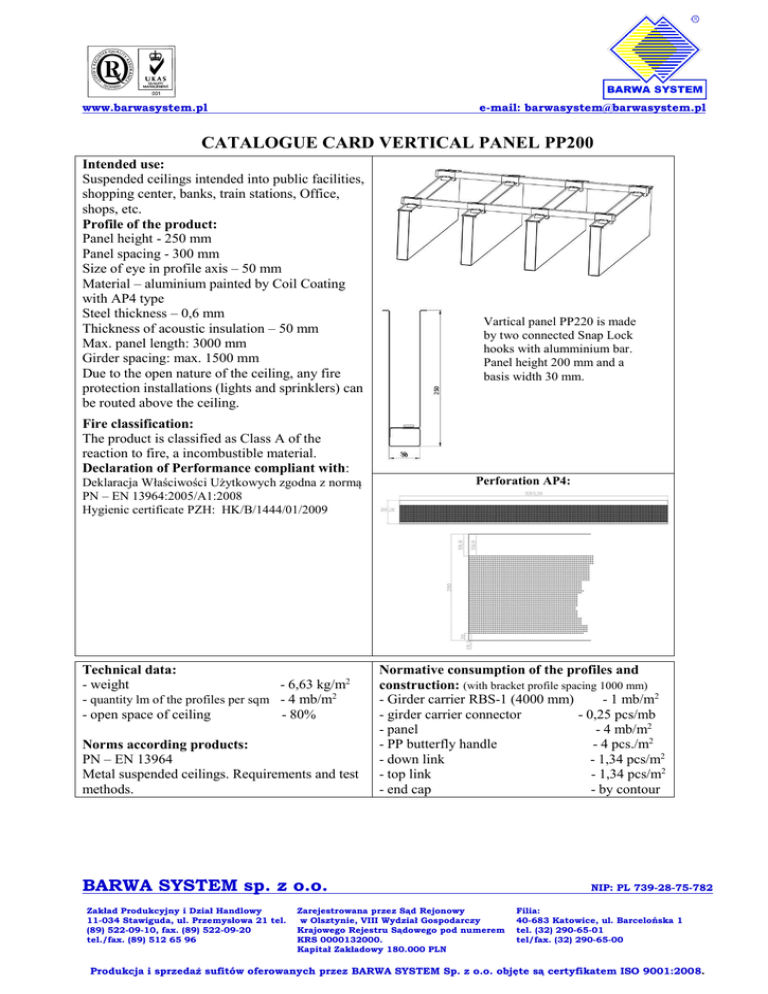

CATALOGUE CARD VERTICAL PANEL PP200
Intended use:
Suspended ceilings intended into public facilities,
shopping center, banks, train stations, Office,
shops, etc.
Profile of the product:
Panel height - 250 mm
Panel spacing - 300 mm
Size of eye in profile axis – 50 mm
Material – aluminium painted by Coil Coating
with AP4 type
Steel thickness – 0,6 mm
Thickness of acoustic insulation – 50 mm
Max. panel length: 3000 mm
Girder spacing: max. 1500 mm
Due to the open nature of the ceiling, any fire
protection installations (lights and sprinklers) can
be routed above the ceiling.
Fire classification:
The product is classified as Class A of the
reaction to fire, a incombustible material.
Declaration of Performance compliant with:
Deklaracja Właściwości Użytkowych zgodna z normą
PN – EN 13964:2005/A1:2008
Hygienic certificate PZH: HK/B/1444/01/2009
Technical data:
- weight
- 6,63 kg/m2
- quantity lm of the profiles per sqm - 4 mb/m2
- open space of ceiling
- 80%
Norms according products:
PN – EN 13964
Metal suspended ceilings. Requirements and test
methods.
Vartical panel PP220 is made
by two connected Snap Lock
hooks with alumminium bar.
Panel height 200 mm and a
basis width 30 mm.
50
Perforation AP4:
Normative consumption of the profiles and
construction: (with bracket profile spacing 1000 mm)
- Girder carrier RBS-1 (4000 mm)
- 1 mb/m2
- girder carrier connector
- 0,25 pcs/mb
- panel
- 4 mb/m2
- PP butterfly handle
- 4 pcs./m2
- down link
- 1,34 pcs/m2
- top link
- 1,34 pcs/m2
- end cap
- by contour
BARWA SYSTEM sp. z o.o.
Zakład Produkcyjny i Dział Handlowy
11-034 Stawiguda, ul. Przemysłowa 21 tel.
(89) 522-09-10, fax. (89) 522-09-20
tel./fax. (89) 512 65 96
Zarejestrowana przez Sąd Rejonowy
w Olsztynie, VIII Wydział Gospodarczy
Krajowego Rejestru Sądowego pod numerem
KRS 0000132000.
Kapitał Zakładowy 180.000 PLN
NIP: PL 739-28-75-782
Filia:
40-683 Katowice, ul. Barcelońska 1
tel. (32) 290-65-01
tel/fax. (32) 290-65-00
Produkcja i sprzedaż sufitów oferowanych przez BARWA SYSTEM Sp. z o.o. objęte są certyfikatem ISO 9001:2008.

www.barwasystem.pl
e-mail: [email protected]

Construction of the PP250 ceiling:
Assembling scheme:
- top link
- PP handle
- end cap
- down link
