zał.nr 5 roleta okienna

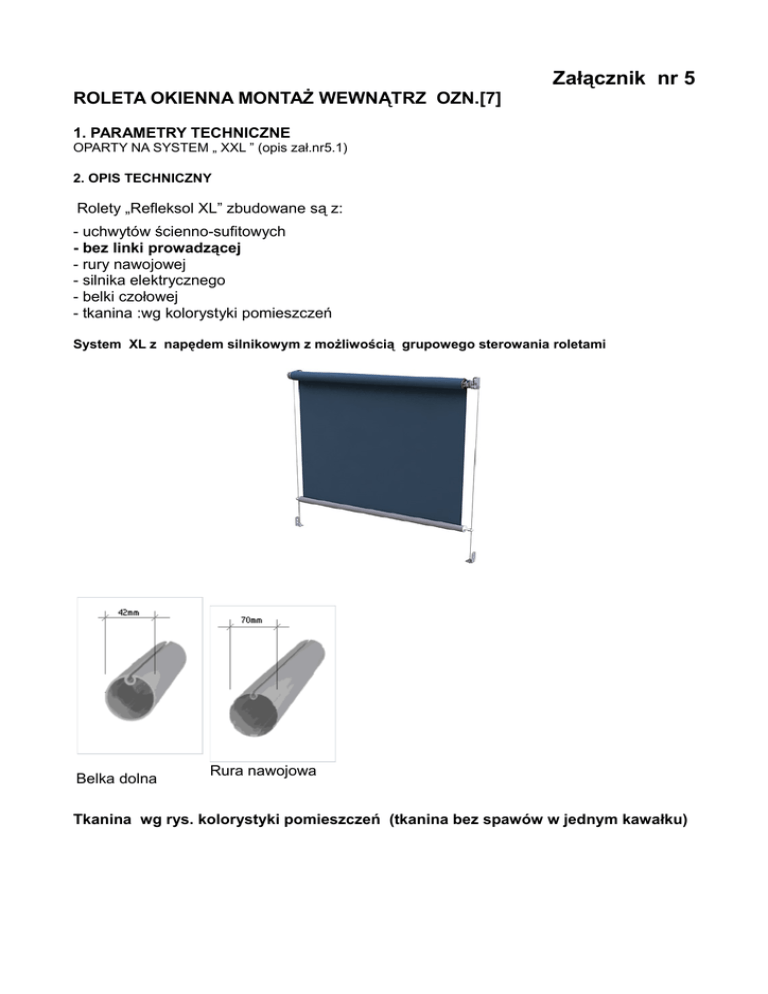

Załącznik nr 5
ROLETA OKIENNA MONTAŻ WEWNĄTRZ OZN.[7]
1. PARAMETRY TECHNICZNE
OPARTY NA SYSTEM „ XXL ” (opis zał.nr5.1)
2. OPIS TECHNICZNY
Rolety „Refleksol XL” zbudowane są z:
- uchwytów ścienno-sufitowych
- bez linki prowadzącej
- rury nawojowej
- silnika elektrycznego
- belki czołowej
- tkanina :wg kolorystyki pomieszczeń
System XL z napędem silnikowym z możliwością grupowego sterowania roletami
Belka dolna
Rura nawojowa
Tkanina wg rys. kolorystyki pomieszczeń (tkanina bez spawów w jednym kawałku)
Załącznik nr 5.1
ROLETA OKIENNA MONTAŻ WEWNĄTRZ [7'] całkowicie zaciemniająca
1. PARAMETRY TECHNICZNE
SYSTEM „ XXL ”
– wysokość uchwytu mont.105 mm
– głębokość uchwytu mont.114 mm
prowadnice: linka stalowa ø 2,5 mm
belka dolna: ø 42
rura nawojowa ocynkowana: ø 70 mm
napęd elektryczny –
silnik o parametrach :
- napięcie zasilania 230 V
- pobór mocy
150 W
- pobór prądu
1,0 A
- stopień ochrony IP44
- czas pracy
max 4 min
- cykl pracy
max 20%
- czas stygnięcia 16 min
- temp. pracy
-10 - +70 0 C
tkanina: wg rys. kolorystyki
2. OPIS TECHNICZNY – PRZEZNACZENIE
Rolety „Refleksol XXL” zbudowane są z:
a) konstrukcji aluminiowej, na którą składają się:
- uchwytów ścienno-sufitowych
- prowadnic naściennych systemowych
- rury nawojowej
- silnika elektrycznego lub przekładni napędzanej ręcznie
- belki czołowej
b) pokrycia – tkaniny:
- Solis lub Screen wg rys. kolorystyki
W obudowie rolety (kasecie) znajduje się rura nawojowa, we wnętrzu której
zamontowany jest silnik wraz z:
- przekładną planetarną,
- wyłącznikami krańcowymi,
- wyłącznikiem przeciążeniowym,
- odbiornikiem zdalnego sterowania (tylko przy sterowaniu pilotem).
Opuszczanie i zwijanie rolety odbywa się za pomocą napędu elektrycznego .
Sterowanie roletą następuje przy pomocy pilota.
Silnik elektryczny z wbudowanym odbiornikiem zdalnego sterowania posiada wyprowadzony
przewód 6-żyłowy, natomiast silnik do sterowania przełącznikiem – przewód 4-żyłowy.
Podłączenie elektryczne i ustawienie silników należy wykonać zgodnie z instrukcją
producenta silników dołączoną do produktu.
3. MONTAŻ SYSTEMU I URUCHOMIENIE zgodnie z instrukcyjną producenta
System XXL z napędem silnikowym z możliwością grupowego sterowania roletami
Tkanina całkowicie zaciemniająca kolorystyka wg rys. kolorystyki pomieszczeń
(tkanina bez spawów w jednym kawałku)
