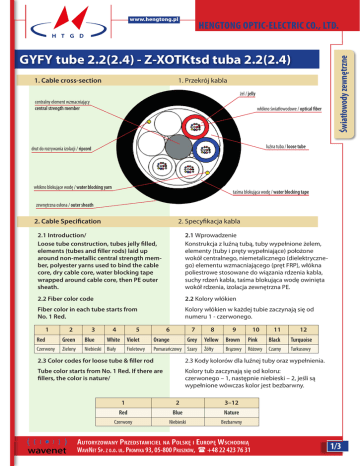

GYFY tube 2.2(2.4) - Z-XOTKtsd tuba 2.2(2.4)
1. Cable cross-section
1. Przekrój kabla
żel / jelly
centralny element wzmacniający
central strength member
włókno światłowodowe / optical fiber
Światłowody zewnętrzne
HENGTONG OPTIC-ELECTRIC CO., LTD.
luźna tuba / loose tube
drut do rozrywania izolacji / ripcord
włókno blokujące wodę / water blocking yarn
taśma blokująca wodę / water blocking tape
zewnętrzna osłona / outer sheath
2. Cable Specification
2. Specyfikacja kabla
2.1 Introduction/
Loose tube construction, tubes jelly filled,
elements (tubes and filler rods) laid up
around non-metallic central strength member, polyester yarns used to bind the cable
core, dry cable core, water blocking tape
wrapped around cable core, then PE outer
sheath.
2.1 Wprowadzenie
Konstrukcja z luźną tubą, tuby wypełnione żelem,
elementy (tuby i pręty wypełniające) położone
wokół centralnego, niemetalicznego (dielektrycznego) elementu wzmacniającego (pręt FRP), włókna
poliestrowe stosowane do wiązania rdzenia kabla,
suchy rdzeń kabla, taśma blokująca wodę owinięta
wokół rdzenia, izolacja zewnętrzna PE.
2.2 Fiber color code
2.2 Kolory włókien
Fiber color in each tube starts from
No. 1 Red.
Kolory włókien w każdej tubie zaczynają się od
numeru 1 - czerwonego.
1
2
3
4
Red
Green
Blue
White
Czerwony
Zielony
Niebieski Biały
5
6
7
8
9
10
11
Violet
Orange
Grey
Yellow
Fioletowy
Pomarańczowy Szary
Żółty
12
Brown
Pink
Black
Turquoise
Brązowy
Różowy
Czarny
Turkusowy
2.3 Color codes for loose tube & filler rod
2.3 Kody kolorów dla luźnej tuby oraz wypełnienia.
Tube color starts from No. 1 Red. If there are
fillers, the color is nature/
Kolory tub zaczynają się od koloru:
czerwonego – 1, następnie niebieski – 2, jeśli są
wypełnione wówczas kolor jest bezbarwny.
1
2
3–12
Red
Blue
Nature
Czerwony
Niebieski
Bezbarwny
Autoryzowany Przedstawiciel na Polskę i Europę Wschodnią
WaveNet Sp. z o.o. ul. Promyka 93, 05-800 Pruszków,  +48 22 423 76 31
1/3
www.hengtong.pl
GYFY tube 2.2(2.4) - Z-XOTKtsd tuba 2.2(2.4)
2.4 Cable structure and parameter
2.4 Charakterystyka i parametry kabla
Wartość
Jednostki
1 No. of fibers/Ilość włókien
Count/szt
12/24/36/
48/60/72
84~96
108
132
192
12
12
12
12
15,5
186
6+15
18,7
246
2 No. of fibers per tube (Max.)
(Max.) Ilość włókien w tubie
3 No. of elements/Ilość elementów
4 Cable diameter/ Średnica kabla
5 Cable weight/ Waga kabla
6 Short term tension/Odporność
na rozciąganie
Count/szt
12
12
Count/szt
mm
kg/km
6
11.1
96
8
12,5
126
N
1500
7 Short term crush/Odporność
na zgniatanie
N/100 mm
Note: Mechanical sizes are nominal values. 3. Characteristic of Optical Cable 10
14,0
154
2500
2500
1000
1000
Uwaga: Wszystkie wymiary są nominalne
3. Charakterystyka światłowodu
3.1 Min. bending radius for installation
Static: 15 x cable diameter
Dynamic 20 x cable diameter
3.1 Minimalny promień gięcia podczas montażu
Statycznie: 15 x średnica kabla
Dynamicznie: 20 x średnica kabla
3.2 Application temperature range
Operation: - 40°C ~ +70°C
Installation: -10°C~ +60°C
Storage/transportation: - 40°C ~ +70°C
3.2 Zakres temperatury
Użytkowania (pracy) - 40°C ~ +70°C
Montażu (instalacji) -10°C~ +60°C
Składowania/transportu - 40°C ~ +70°C
3.3 Main mechanical & environmental
performance test
3.3 Właściwości mechaniczne i środowiskowe
Item
Test Method
Acceptance Condition
Tensile Strength
IEC 794-1-2-E1
Load: Short term tension
Length of cable about 50 m
Load time: 1 min
Load: Short term crush
Load time: 1 min
Fiber strain ≤ 0,6%
No fiber break and no
sheath damage
Loss change
≤0.1dB@1550nm
No fiber break and no
sheath damage
Crush Test
IEC 60794-1-2-E3
Pozycja
Metoda testu
Wyniki testu
Siła naciągu
obciążenie: Maksymalna
siła naciągu
Długość kabla ok. 50 m
Czas obciążenia: 1 min
obciążenie: Maksymalna
siła zgniatania
Czas obciążenia: 1 min
Rozszczepienie włókna
≤ 0,6%
Brak uszkodzeń włókna
oraz izolacji.
Straty < 0,1 dB@1550 mm
Brak uszkodzeń włókna
oraz izolacji.
IEC 794-1-2-E1
Siła zrywająca
IEC 60794-1-2-E3
Światłowody zewnętrzne
HENGTONG OPTIC-ELECTRIC CO., LTD.
Autoryzowany Przedstawiciel na Polskę i Europę Wschodnią
WaveNet Sp. z o.o. ul. Promyka 93, 05-800 Pruszków,  +48 22 423 76 31
2/3
HENGTONG OPTIC-ELECTRIC CO., LTD.
GYFY tube 2.2(2.4) - Z-XOTKtsd tuba 2.2(2.4)
4. Characteristic of Optical Fiber
G652D fiber information:
Mode field diameter (1310nm): 9.2 µm±0.4 µm
Mode field diameter (1550nm): 10.4 µm±0.8 µm
Cut off wavelength of cabled fiber ≤1260 nm
Attenuation 1310nm: ≤0.36dB/km
Attenuation 1550nm: ≤0.22dB/km
Bending loss at 1550nm (100 turns, 30mm
radius): ≤0.05 dB
Dispersion 1288 do 1339 nm: ≤3.5 ps/ (nm•km)
Dispersion 1550nm: ≤18 ps/ (nm•km)
Polarization mode dispersion
Zero dispersion wavelength (λ0): ≤0.092 ps/
(nm•km
5. Packing and Marking
5.1 Packing
5.1.1 Each single length of cable shall be
reeled on Non-fumigated Iron-wooden Drum
or Non-fumigated wooden
Drum suitable for long-distance shipment
5.1.2 Covered by plastic buffer sheet
5.1.3 Sealed by strong wooden battens
5.1.4 At least 1 m of inside end of cable will
be reserved for testing.
5.1.5 Standard drum length is 2km±3%,
3km±3% or 4km±3%.
5.2. Marking
5.2.1 Cable marking
Charakterystyka włókna światłowodowego
Włókno typu G652D:
Średnica pola modu (1310 nm): 9.2 µm±0.4 µm
Średnica pola modu (1550 nm): 10.4 µm±0.8 µm
Długość fali odcięcia (λcc): ≤1260 nm
Tłumienie dla 1310nm: ≤0.36 dB/km
Tłumienie dla 1550nm: ≤0.22 dB/km
Promień gięcia przy 1550nm (100 turns, 30mm
radius): ≤0.05 dB
Dyspresja dla 1288 do 1339 nm: ≤3.5 ps/ (nm•km)
Dyspresja dla 1550 nm: ≤18 ps/ (nm•km)
Dyspersja polaryzacyjna (PMD)
Zerowy poziom dyspersji (λ0): ≤0.092 ps/ (nm•km)
Światłowody zewnętrzne
www.hengtong.pl
5. Pakowanie i znakowanie
5.1 Pakowanie
Kable nawinięte na niedymne (drewniane
lub metalowo-drewniane) bębny przystosowane
do transportu
5.1.2 Owinięte folią ochronną
5.1.3 Zabezpieczone drewnianymi listwami
5.1.4 Jeden metr kabla przeznaczony do testów.
5.1.5 Standardowe długości to: 2 km ± 3%,
3 km ± 3% or 4 km ± 3%.
5.2. Oznakowanie
5.2.1 Oznakowanie kabla
HTGD GY**-*B*(Cable type) 201*(Year) *** Customer Info.) F**** Cable No. ****m Length)
HTGD GY**-*B*(Typ kabla)
201*(Rok) *** Informacja.)
5.2.2 Marking plate
- Manufacturer name;
- Manufacturing year and month;
- Roll-direction arrow;
- Cable outer end position indicating arrow;
- Cable type and size;
- Drum number;
- Drum length;
- Gross / net weight;
- Caution plate indicating the correct method
for loading, unloading and convey the cable;
- Other informations.
F**** (Nr kabla.) ****m (długość)
5.2.2 Tabliczka znamionowa
- Nazwa producenta;
- Rok i miesiąc produkcji;
- Kierunek toczenia bębna;
- Oznaczenie położenia początku kabla;
- Typ i długość kabla;
