Biuro Projektów Drogowych
M STUDIO Maciej Wojnowski, ul. Gen. W. Sikorskiego 1/17c, 86-100 Świecie
tel. kom. 693 375 987, e-mail: [email protected]
NIP: 559-185-56-63, REGON: 340536042

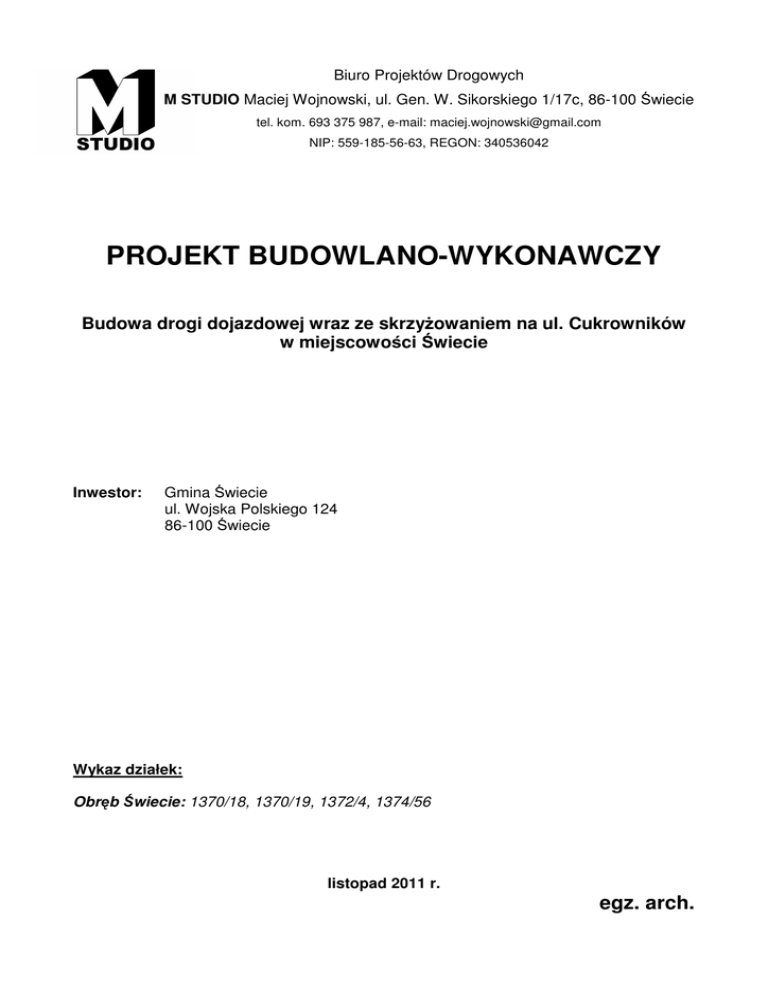

PROJEKT BUDOWLANO-WYKONAWCZY
Budowa drogi dojazdowej wraz ze skrzyżowaniem na ul. Cukrowników
w miejscowości Świecie
Inwestor:
Gmina Świecie
ul. Wojska Polskiego 124
86-100 Świecie
Wykaz działek:
Obręb Świecie: 1370/18, 1370/19, 1372/4, 1374/56
listopad 2011 r.
egz. arch.
SPIS ZAWARTOŚCI PROJEKTU BUDOWLANO-WYKONAWCZEGO
TOM I PROJEKT ZAGOSPODAROWANIA TERENU
TOM II PROJEKT ARCHITEKTONICZNO-BUDOWLANY (BRANŻA DROGOWA)
BUDOWA DROGI DOJAZDOWEJ WRAZ ZE SKRZYŻOWANIEM NA UL.
CUKROWNIKÓW W MIEJSCOWOŚCI ŚWIECIE
TOM III PROJEKT ARCHITEKTONICZNO-BUDOWLANY (BRANŻA KANALIZACYJNA)
ODWODNIENIE DROGI
TOM IV PROJEKT ARCHITEKTONICZNO-BUDOWLANY (BRANŻA ELEKTRYCZNA)
OŚWIETLENIE DROGI ( II etap realizacji zadania )
TOM
V PROJEKT ARCHITEKTONICZNO-BUDOWLANY (BRANŻA GAZOWA)
PRZEBUDOWA GAZOCIĄGU ( przebudowa gazociągu w gestii Zakładu
Gazowniczego )
Biuro Projektów Drogowych
M STUDIO Maciej Wojnowski, ul. Gen. W. Sikorskiego 1/17c, 86-100 Świecie
tel. kom. 693 375 987, e-mail: [email protected]
NIP: 559-185-56-63, REGON: 340536042
PROJEKT BUDOWLANO-WYKONAWCZY
Budowa drogi dojazdowej wraz ze skrzyżowaniem na ul. Cukrowników
w miejscowości Świecie
TOM I z V
PROJEKT ZAGOSPODAROWANIA TERENU
Inwestor:
Gmina Świecie
ul. Wojska Polskiego 124
86-100 Świecie
STANOWISKO
Projektant
branża drogowa
Sprawdzający
branża drogowa
IMIĘ I NAZWISKO
NR UPRAWNIEŃ
mgr inż. Marcin Matysik
WKP/0233/POOD/06
mgr inż. Włodzimierz Hałas
WKP/0089/POOD/07
inż. Agnieszka Rak
SLK/1159/POWS/06
mgr inż. Agnieszka Pach
7131-7132/137/PW/2002
Jan Rubczak
7210/35/76
Mirosław Siołkowski
GP-KZ-7342/261/92
mgr inż. Maciej Wojnowski
-
PODPIS
Projektant
branża kanalizacyjna
i gazowa
Sprawdzający
i gazowa
Projektant
branża elektryczna
Sprawdzający
branża elektryczna
Opracował
listopad 2011 r.
egz. arch.
ZAWARTOŚĆ OPRACOWANIA
I. OŚWIADCZENIE PROJEKTANTÓW I SPRAWDZAJĄCYCH ............................................................. 5
II. KOPIE UPRAWNIEŃ ORAZ ZAŚWIADCZEŃ PROJEKTANTÓW I SPRAWDZAJĄCYCH .......................... 6
III. DECYZJE, OPINIE, UZGODNIENIA .......................................................................................... 7
IV. CZĘŚĆ OPISOWA ............................................................................................................. 10
1.
Przedmiot opracowania ........................................................................................... 10
2.
Podstawa opracowania ........................................................................................... 10
3.
Istniejący stan zagospodarowania .......................................................................... 11
4.
Warunki gruntowo-wodne ....................................................................................... 12
5.
Projektowane zagospodarowanie terenu ................................................................ 12
5.1. Podstawowe dane techniczne ............................................................................. 14
5.2. Urządzenia towarzyszące .................................................................................... 14
5.3. Wpływ projektowanej inwestycji na środowisko ................................................... 15
5.4. Zajęcie terenu ...................................................................................................... 15
6.
Informacja dotycząca bezpieczeństwa i ochrony zdrowia ....................................... 16
V. W YPIS I WYRYS Z MIEJSCOWEGO PLANU ZAGOSPODAROWANIA PRZESTRZENNEGO ................. 24
VI. MAPY EWIDENCYJNE WRAZ Z WYPISAMI Z REJESTRU GRUNTÓW ........................................... 25
VII. CZĘŚĆ RYSUNKOWA ....................................................................................................... 27
1. Plan orientacyjny ................................................................................................ rys. 1
2. Plan zagospodarowania terenu (skala 1:500) ..................................................... rys. 2
Budowa drogi dojazdowej wraz ze skrzyżowaniem na ul. Cukrowników w miejscowości Świecie
4
I. OŚWIADCZENIE PROJEKTANTÓW I SPRAWDZAJĄCYCH
Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity
Dz. U. 2000, nr 106, poz.1126 z późniejszymi zmianami)
OŚWIADCZAM
że projekt: „Budowa drogi dojazdowej wraz ze skrzyżowaniem na ul. Cukrowników w
miejscowości Świecie” został sporządzony zgodnie z obowiązującymi przepisami oraz
zasadami wiedzy technicznej.
STANOWISKO
Projektant
branża drogowa
Sprawdzający
branża drogowa
IMIĘ I NAZWISKO
NR UPRAWNIEŃ
mgr inż. Marcin Matysik
WKP/0233/POOD/06
mgr inż. Włodzimierz Hałas
WKP/0089/POOD/07
inż. Agnieszka Rak
SLK/1159/POWS/06
mgr inż. Agnieszka Pach
7131-7132/137/PW/2002
Jan Rubczak
7210/35/76
Mirosław Siołkowski
GP-KZ-7342/261/92
PODPIS
Projektant
i gazowa
Sprawdzający
i gazowa
Projektant
branża elektryczna
Sprawdzający
branża elektryczna
5
II. KOPIE UPRAWNIEŃ ORAZ ZAŚWIADCZEŃ PROJEKTANTÓW I
SPRAWDZAJĄCYCH
6
III. DECYZJE, OPINIE, UZGODNIENIA
Spis decyzji, opinii i uzgodnień:
1. Gmina Świecie, nr
ROŚiGK 6220.14.2011 z dnia 08.12.2011r., brak
potrzeby
przeprowadzania postępowania w sprawie oceny oddziaływania na środowisko oraz
uzyskania decyzji o środowiskowych uwarunkowaniach,
2. Gmina Świecie, nr ROSiGK 7021.2.141a.2011 z dnia 03.10.2011r., warunki włączenia do
istn. kanalizacji deszczowej,
3. Wojewódzki Urząd Ochrony Zabytków w Toruniu, Delegatura w Bydgoszczy, nr WU
OZ.DB.ZR.5152.56.38.2011.TZ z dnia 07.12.2011r., opinia konserwatora zabytków,
4. Gmina Świecie, z dnia 22.12.2011 r., uzgodnienie rozwiązań projektowych (branża
drogowa),
5. Zakład Wodociągów i Kanalizacji Sp. z o.o. w Świeciu, nr 99/2011 z dnia 21.12.2011 r.,
uzgodnienie dokumentacji projektowej,
6. Telekomunikacja Polska S.A., Techniczna Obsługa Klienta, Operacyjne Utrzymanie Sieci i
Usług w Olsztynie, Wydział Zarządzania Zasobami Sieci, Dział Zarządzania Zasobami
Sieci,
nr
TOTTNSBU/RN/458/11
z
dnia
29.12.2011r.,
uzgodnienie
dokumentacji
projektowej,
7. PKP Energetyka S.A., nr ERD 10c-5512/280/11/A z dnia 30.12.2011 r., uzgodnienie
dokumentacji projektowej,
8. TK Telekom Sp. z o.o., nr LOTS3I-508-0829/11 z dnia 18.01.2012 r., warunki techniczne i
uzgodnienie dokumentacji projektowej,
9. Polskie Koleje Państwowe Spółka Akcyjna, Oddział Gospodarowania Nieruchomościami w
Gdańsku, nr N17B2-614-4/12 z dnia 18.01.2012 r., uzgodnienie dokumentacji projektowej,
10. Pomorska Spółka Gazownictwa Sp. z o.o., Rejon Dystrybucji Gazu w Toruniu, Dział
Techniczny Rejonu, nr OZGB/EOT/11-06/2011 z dnia 28.12.2011 r., warunki techniczne
przebudowy średnioprężnej sieci gazowej,
11. Pomorska Spółka Gazownictwa Sp. z o.o., Punkt Dystrybucji Gazu w Świeciu, nr
EOL/10/a/2012 z dnia 12.01.2012 r., uzgodnienie trasy przebudowy gazociągu,
12. Pomorska Spółka Gazownictwa Sp. z o.o., Rejon Dystrybucji Gazu w Toruniu, Dział
Techniczny Rejonu, nr B/EOO/2301/2012 z dnia 14.02.2012 r., uzgodnienie dokumentacji
projektowej,
7
13. ENEA Operator Sp. z o.o., Rejon Dystrybucji Świecie, nr OD1/ZR6/124/2012 z dnia
31.01.2012 r., warunki przyłączenia;
elektryczna),
kanalizacyjna i gazowa),
16. Zespół Uzgadniania Dokumentacji Projektowej w Świeciu, nr WGK-I/ZUD-57/2012 z dnia
13.02.2012 r., opinia.
8
CZĘŚĆ OPISOWA
9
IV. CZĘŚĆ OPISOWA
1. Przedmiot opracowania
Przedmiotem niniejszego opracowania jest dokumentacja do projektu budowlanowykonawczego budowy drogi dojazdowej wraz ze skrzyżowaniem na ul. Cukrowników w
miejscowości Świecie.
Projektowana
inwestycja
zlokalizowana
jest
w
miejscowości
Świecie,
w
województwie kujawsko-pomorskim, w powiecie świeckim, na terenie gminy Świecie.
W skład zadania inwestycyjnego wchodzą:
− wykonanie nawierzchni jezdni z betonu asfaltowego (kategoria ruchu KR3),
− wykonanie nawierzchni chodników i ścieżki rowerowej z betonowej kostki brukowej,
− budowa kanalizacji deszczowej z włączeniem do istniejącej kanalizacji deszczowej
(oddzielne opracowanie branżowe),
− budowa oświetlenia drogowego (oddzielne opracowanie branżowe),( II etap
realizacji zadania )
− przebudowa średnioprężnej sieci gazowej (oddzielne opracowanie branżowe),
( przebudowa sieci gazowej w gestii Zakładu Gazowniczego )
− budowa zjazdów na działki nr 1370/12, 1370/13 oraz na parking (wg oddzielnego
opracowania).
2. Podstawa opracowania
Projekt opracowano na zlecenie Gminy Świecie zgodnie z umową nr 272/2011 z
dnia 29.06.2011 r.
Dokumentację opracowano w oparciu o następujące materiały wyjściowe:
− mapa ewidencyjna z wypisami z rejestru gruntów,
− wypis i wyrys z miejscowego planu zagospodarowania przestrzennego terenu
obejmującego tereny zawarte między ulicami Wojska Polskiego, Wodną, Nadbrzeżną
oraz teren „Starego Miasta”, położony za rzeką Wdą w Świeciu uchwalonego Uchwałą
nr 135/08 Rady Miejskiej w Świeciu z dnia 24 kwietnia 2008 r. (Dz. Urz. Woj. Kuj.-Pom.
Nr 102, poz. 1633 z dnia 1 sierpnia 2008 r.),
− mapa sytuacyjno-wysokościowa w skali 1:500 opracowana przez Zakład Usługowy
„GEO-INWEST” S.C. Robert Kolańczyk, ul. Piskarki 21a, 86-131 Jeżewo,
10
− opinia geotechniczna dotycząca warunków gruntowo-wodnych występujących w
podłożu projektowanej budowy drogi dojazdowej wraz ze skrzyżowaniem na ul.
Cukrowników opracowana przez mgr inż. Sławomira Nowickiego,
− Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie
szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych
wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego
(Dz.U. nr 202, poz. 2072),
− Ustawa z dnia 7 lipca 1994 r. – Prawo budowlane (Dz. U. nr 156, poz. 1118 z 2006 r.
ze zmianami),
− Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w
sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich
usytuowanie (Dz. U. nr 43, poz. 430),
− Ustawa z dnia 27 kwietnia 2001 r. – Prawo ochrony środowiska (Dz. U. nr 129, poz.
902 ze zmianami),
− Ustawa z dnia 20 czerwca 1997 r. – Prawo o ruchu drogowym (Dz. U. nr 108, poz. 908
ze zmianami),
− Zarządzenie Nr 3 Generalnego Dyrektora Dróg Publicznych z dnia 25 stycznia 2000r.
„Stadia i skład dokumentacji projektowej dla dróg i mostów w fazie przygotowania
zadań”,
− „Wytyczne projektowania skrzyżowań drogowych, część I i II”, GDDP W-wa 2001r.,
− uzgodnienia i opinie zainteresowanych stron,
− normatywy, wytyczne, ustawy i zarządzenia obowiązujące w budownictwie.
3. Istniejący stan zagospodarowania
Projektowana inwestycja zlokalizowana jest w województwie kujawsko-pomorskim,
w powiecie świeckim, na terenie gminy Świecie, w miejscowości Świecie, na działkach
budowlanych nr 1370/18, 1370/19, 1372/4, 1374/56.
Początek opracowania znajduje się na skrzyżowaniu z ulicą Cukrowników (w
miejscu starego przejazdu kolejowego z płyt betonowych i kostki brukowej betonowej), a
koniec na terenie działki o nr ewidencyjnym 1370/19. Długość projektowanego odcinka
wynosi 170,00 m (wg założonej kilometracji).
Na omawianym terenie obowiązuje miejscowy plany zagospodarowania terenu:
- uchwalony Uchwałą nr 135/08 Rady Miejskiej w Świeciu z dnia 24 kwietnia 2008r. (Dz.
Urz. Woj. Kuj.-Pom. Nr 102, poz. 1633 z dnia 1 sierpnia 2008r.). Zgodnie z planem działka
11
nr 1370/18 znajduje się w jednostce strukturalnej C004 KDZ; działka nr 1370/19 znajduje
się w jednostce strukturalnej B014 KDZ i C004 KDZ; działka nr 1372/4 znajduje się w
jednostce strukturalnej C002 KDL; działka nr 1374/56 znajduje się w jednostce
strukturalnej C004 KDZ.
W liniach rozgraniczających przebudowywanej drogi zlokalizowane są następujące
urządzenia towarzyszące:
•
sieć telekomunikacyjna,
•
sieć energetyczna,
•
sieć kanalizacji deszczowej,
•
sieć wodociągowa,
•
sieć gazowa.
4. Warunki gruntowo-wodne
Na podstawie wykonanych badań stwierdzono, że na odcinku projektowanej drogi
występują przeciętne warunki gruntowo-wodne (wykaz grubości, układ warstw gruntu oraz
wyniki badań sondą załączono do projektu: TOM II - projekt architektoniczno-budowlany,
branża drogowa).
Z
przeprowadzonych
badań
geotechnicznych
warunki
gruntowe
można
sklasyfikować jako niekorzystne. Podłoże gruntowe zbudowane jest z piasku średniego z
domieszkami piasku gliniastego oraz gliny piaszczystej.
Warunki wodne można sklasyfikować jako dobre. Nie stwierdzono występowania
wody gruntowej na analizowanym odcinku. Głębokość przemarzania gruntu w tym rejonie
wynosi hz=1,0 m ppt.
5. Projektowane zagospodarowanie terenu
Opracowanie dotyczy budowy drogi dojazdowej wraz ze skrzyżowaniem na ul.
Cukrowników w miejscowości Świecie i obejmuje:
− rozbiórka przejazdu kolejowego (płyty betonowe i szyny kolejowe), krawężników i
obrzeży betonowych, nawierzchni z kostki betonowej,
− wykonanie koryta w gruncie kat. I-IV pod konstrukcję nawierzchni drogi, zjazdów,
chodnika oraz ścieżki rowerowej,
− wyprofilowanie i zagęszczenie podłoża,
− wykonanie warstwy odsączającej z piasku gr. 15cm (jezdnia, zjazdy)
− wykonanie warstwy odsączającej z piasku gr. 10cm (chodniki, ścieżka rowerowa),
12
− wykonanie warstwy z gruntu stabilizowanego cementem o Rm=2,5MPa gr. 15cm
(jezdnia),
− wykonanie podbudowy pomocniczej z kruszywa łamanego stabilizowanego
mechanicznie 0/31,5mm gr. 20cm (jezdnia),
− wykonanie podbudowy zasadniczej z gruntu stabilizowanego cementem o
Rm=2,5MPa gr. 22cm (zjazdy z kostki bet.),
Rm=1,5MPa gr. 10cm (chodniki),
Rm=1,5MPa gr. 15cm (ścieżka rowerowa),
− wykonanie podbudowy zasadniczej z betonu asfaltowego (AC 22 P) gr. 7cm,
− wykonanie warstwy wiążącej z betonu asfaltowego (AC 16 W) gr. 6cm,
− wykonanie warstwy ścieralnej z SMA (SMA 11) gr. 4cm,
− wykonanie nawierzchni zjazdów z betonowej kostki brukowej gr. 8cm (kolor) na
podsypce cementowo-piaskowej gr. 5cm,
− wykonanie nawierzchni chodnika z kostki brukowej betonowej gr. 8cm (szara) na
podsypce cementowo-piaskowej gr. 3cm,
− wykonanie nawierzchni ścieżki rowerowej z kostki brukowej betonowej bezfazowej
gr. 8cm (kolor) na podsypce cementowo-piaskowej gr. 3cm,
− ustawienie krawężników betonowych o wymiarach 15x30x100cm na ławie
betonowej C12/15 z oporem i podsypce cementowo-piaskowej gr. 3cm,
− ustawienie oporników betonowych o wymiarach 12x25x100cm na ławie betonowej
C12/15 z oporem i podsypce cementowo-piaskowej gr. 3 cm przy krawędzi zjazdów
(obramowanie),
− ustawienie krawężników betonowych najazdowych o wymiarach 15x22x100cm na
ławie betonowej C12/15 z oporem i podsypce cementowo-piaskowej gr. 3 cm (na
zjazdach od strony jezdni),
− wykonanie ścieku przykrawężnikowego z dwóch rzędów kostki brukowej betonowej
gr. 8cm (szara) na podsypce cementowo-piaskowej gr. 3cm i ławie betonowej
C12/15 wraz z ustawieniem obrzeży betonowych o wymiarach 8x25x100cm na
ławie betonowej C12/15 i podsypce cementowo-piaskowej gr. 3 cm,
− ustawienie obrzeży betonowych o wymiarach 8x30x100cm na ławie betonowej
C8/10 z oporem i podsypce cementowo-piaskowej gr. 3 cm,
13
− budowa kanalizacji deszczowej z włączeniem do istniejącej kanalizacji deszczowej
(oddzielne opracowanie branżowe),
− budowa oświetlenia drogowego (oddzielne opracowanie branżowe), ( II etap
realizacji zadania )
− przebudowa średnioprężnej sieci gazowej (oddzielne opracowanie branżowe),
( przebudowa sieci gazowej w gestii Zakładu Gazowniczego )
− budowa zjazdów na działki o nr ewidencyjnych 1370/12, 1370/13 oraz na parking
(wg oddzielnego opracowania),
− regulacja istniejących studni telekomunikacyjnych, studni energetycznych, zaworów
wodociągowych, studni kanalizacyjnych i wpustów deszczowych,
− wykonanie oznakowania pionowego i poziomego.
5.1. Podstawowe dane techniczne
Parametry techniczne i geometryczne przyjęto zgodnie z RMTiGM z dnia 2 marca
1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich
usytuowanie (Dz. U. nr 43, poz. 430) oraz z warunkami zamówienia.
Założenia projektowe dla projektowanej drogi dojazdowej:
− Klasa drogi ................................................................................................................ „Z”
− Kategoria ruchu ....................................................................................................... KR3
− Prędkość projektowa ......................................................................................... 40 km/h
− Szerokość jezdni................................................................................................... 7,00m
− Spadek poprzeczny jezdni ......................................................................................2,0%
− Szerokość chodnika.............................................................................................. 2,00m
− Szerokość ścieżki rowerowej dwukierunkowej...................................................... 2,00m
− Spadek poprzeczny chodnika i ścieżki rowerowej ..................................................2,0%
− Szerokość zjazdów ............................................................................................... 6,00m
− Minimalne promienie dla wypukłych łuków pionowych .......................................... 600m
− Minimalne promienie dla wklęsłych łuków pionowych ............................................ 600m
− Szerokość w liniach rozgraniczających ............................................................ min. 20m
5.2. Urządzenia towarzyszące
W liniach rozgraniczających przebudowywanej drogi zlokalizowane są następujące
urządzenia towarzyszące:
14
•
•
sieć energetyczna,
•
•
sieć wodociągowa,
•
sieć gazowa.
Projekt uzgodniono z wszystkimi instytucjami, których uzbrojenie techniczne
przebiega w okolicach projektowanej drogi dojazdowej oraz skrzyżowania. Uzgodnienia
branżowe załączono do projektu. Zgodnie z otrzymanymi uzgodnieniami, zarządcy sieci
opiniują pozytywnie przedstawione rozwiązania projektowe na odpowiednich warunkach.
Przed przystąpieniem do realizacja zadania należy zgłosić rozpoczęcie prac do w/w
instytucji oraz stosować się do zaleceń zawartych w uzgodnieniach. Prace należy
prowadzić z zachowaniem wymogów, ustaleń oraz warunków zawartych w tych
uzgodnieniach. W strefie wystąpienia uzbrojenia podziemnego roboty ziemne należy
prowadzić ręcznie ze szczególną ostrożnością pod nadzorem pracowników technicznych
zgodnie z obowiązującymi przepisami BHP i normami.
Przed rozpoczęciem robót wskazane jest geodezyjne wznowienie granic lub
porozumienie się wszystkich użytkowników gruntów sąsiadujących w celu wytyczenia
pasa korony drogi.
5.3. Wpływ projektowanej inwestycji na środowisko
Projektowana droga dojazdowa wraz ze skrzyżowaniem na ul. Cukrowników nie
będzie negatywnie wpływać na stan środowiska naturalnego.
Zgodnie z wydanym przez Burmistrza Świecia postanowieniem nr ROŚiGK
6220.14.2011 z dnia 08.12.2011r. dla projektowanej drogi dojazdowej wraz ze
skrzyżowaniem na ul. Cukrowników nie zachodzi konieczność przeprowadzania
postępowania w sprawie oceny oddziaływania na środowisko oraz uzyskania decyzji o
środowiskowych uwarunkowaniach.
5.4. Zajęcie terenu
Pod projektowaną drogę dojazdową oraz skrzyżowanie nie przewiduje się zajęcia
dodatkowego
terenu. Inwestycja
zlokalizowana
jest na następujących
działkach
ewidencyjnych:
Nr działki
Ark.
Obręb
Pow.
[ha]
Właściciel działki
KW
15
1370/18
17
Świecie
0,1966
1370/19
17
Świecie
3,8264
1372/4
9
Świecie
0,0157
1374/56
18
Świecie
1,2574
SKARB PAŃSTWA
Użytkownik: Zakład "BUDREM"
SKARB PAŃSTWA
Użytkownik: GMINA ŚWIECIE
SKARB PAŃSTWA
Użytkownik: Przedsiębiorstwo PKS
GMINA ŚWIECIE
BY1S/00055444/7
BY1S/00056105/6
BY1S/00018876/3
KW 28022
WRR.IV.7722-2/29/2005
6. Informacja dotycząca bezpieczeństwa i ochrony zdrowia
Plan bezpieczeństwa i ochrony zdrowia powinien być sporządzony zgodnie
z wymogami ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. nr 156, poz. 1118 z
2006 r. ze zmianami) oraz Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003
r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu
bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126 ze zmianami) i powinien
zawierać:
1) stronę tytułową;
2) część opisową;
3) część rysunkową, w przypadku gdy:
a) w trakcie budowy wykonywany będzie przynajmniej jeden z rodzajów robót
budowlanych wymienionych w art. 21a ust. 2 ustawy z dnia 7 lipca 1994 r. - Prawo
budowlane, zwanej dalej "ustawą",
b) wykonywane roboty budowlane mają trwać dłużej niż 30 dni roboczych i
jednocześnie zatrudnionych będzie co najmniej 30 pracowników lub pracochłonność
wykonywanych robót przekraczać będzie 500 osobodni.
Ad. 1 Na stronie tytułowej zamieszcza się:
1) nazwę i adres obiektu budowlanego;
2) imię i nazwisko lub nazwę inwestora oraz jego adres;
3) imię i nazwisko oraz adres kierownika budowy, sporządzającego plan bioz, a w
przypadku, gdy plan bioz sporządzany jest przez inną osobę - również imię i nazwisko
oraz adres tej osoby lub nazwę i adres podmiotu sporządzającego plan bioz.
Ad. 2 Część opisowa zawiera w szczególności:
1) zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów;
2) wykaz istniejących obiektów budowlanych podlegających adaptacji lub rozbiórce;
16
3) wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać
zagrożenie bezpieczeństwa i zdrowia ludzi;
4) informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót
budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia;
5) informację o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych,
stosownie do rodzaju zagrożenia;
6) informację o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych, w tym:
a) określenie zasad postępowania w przypadku wystąpienia zagrożenia,
b) konieczność stosowania przez pracowników środków ochrony indywidualnej,
zabezpieczających przed skutkami zagrożeń,
c) zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi
przez wyznaczone w tym celu osoby;
7) określenie sposobu przechowywania i przemieszczania materiałów, wyrobów,
substancji oraz preparatów niebezpiecznych na terenie budowy;
8)
wskazanie
środków
technicznych
i
organizacyjnych,
zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach
szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru,
awarii i innych zagrożeń;
9) wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów
niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych.
Ad. 3 Część rysunkowa, opracowana na kopii projektu zagospodarowania działki lub
terenu,
zawiera
dane
umożliwiające
łatwe
odczytanie
części
opisowej,
w szczególności:
1) czytelną legendę;
2) oznaczenie czynników mogących stwarzać zagrożenie;
3) rozmieszczenie urządzeń przeciwpożarowych wraz z parametrami poboru mediów,
punktami czerpalnymi, zaworami odcinającymi, drogami dojazdowymi;
4) rozmieszczenie sprzętu ratunkowego (w tym pływającego, jeżeli jest to uzasadnione
rodzajem robót), niezbędnego przy prowadzeniu robót budowlanych;
5) rozmieszczenie i oznaczenie granic obszarów wewnętrznych i zewnętrznych stref
ochronnych, wynikających z przepisów odrębnych, takich jak strefy magazynowania i
17
składowania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych, strefy
pracy sprzętu zmechanizowanego i pomocniczego;
6) rozmieszczenie placów produkcji pomocniczej, takich jak węzły produkcji betonu
cementowego i asfaltowego, prefabrykatów;
7) przedstawienie rozwiązań układów komunikacyjnych, transportu na potrzeby budowy
oraz ogrodzenia terenu;
8) lokalizację pomieszczeń higieniczno-sanitarnych.
Wprowadzane zmiany, wynikające z postępu robót budowlanych, a dotyczące
bezpieczeństwa i ochrony zdrowia w części opisowej i w części rysunkowej planu bioz,
powinny być opatrzone adnotacją kierownika budowy o przyczynach ich wprowadzenia.
Szczegółowy zakres robót budowlanych, o których mowa w art. 21a ust. 2 pkt 1-10 ustawy
Prawo budowlane ujęty jest w w/w Rozporządzeniu Ministra Infrastruktury.
INFORMACJA BIOZ
I. INFORMACJE PODSTAWOWE
Przedmiotem inwestycji jest:
"Budowa drogi dojazdowej wraz ze skrzyżowaniem na ul. Cukrowników
w miejscowości Świecie"
Zasadniczymi elementami inwestycji są:
•
obsługa geodezyjna przez cały czas trwania robót,
•
organizacja ruchu na czas prowadzenia budowy,
•
roboty przygotowawcze,
•
roboty ziemne,
•
roboty związane z wykonaniem odwodnienia drogi,
•
roboty związane z wykonaniem oświetlenia drogi, ( II etap realizacji zadania )
•
roboty związane z przebudową gazociągu, ( przebudowa sieci gazowej w gestii
Zakładu Gazowniczego )
•
roboty nawierzchniowe,
•
urządzenia bezpieczeństwa ruchu,
18
•
roboty wykończeniowe.
II. OPIS TECHNICZNY
Zakres robót oraz kolejność realizacji
Prace związane z budową drogi dojazdowej wraz ze skrzyżowaniem prowadzone będą
przy czynnym ruchu kołowym. Wykonawca realizujący inwestycję przed przystąpieniem do
ułożenia harmonogramu robót powinien, biorąc pod uwagę swoje możliwości przerobowe
oraz stan faktyczny, stan techniczny poszczególnych elementów terenu, ocenić:
- przede wszystkim przewidywane tempo realizacji prac,
- możliwość wykonywania tymczasowych objazdów,
- możliwość parkowania i dojazdu ciężkiego sprzętu drogowego (maszyny, dostawa
materiałów).
W oparciu o w/w ustalenia Wykonawca powinien opracować harmonogram i sposób
organizacji ruchu.
1. Roboty przygotowawcze
- odtworzenie trasy i punktów wysokościowych
- zdjęcie humusu
- roboty rozbiórkowe
2. Roboty ziemne
- wykonanie wykopów
- wykonanie nasypów
3. Roboty zasadnicze
- wykonanie koryta
- wykonanie odwodnienia drogi
- wykonanie oświetlenia drogi ( II etap realizacji zadania )
- przebudowa gazociągu ( przebudowa sieci gazowej w gestii Zakładu Gazowniczego )
- wykonanie w-wy odsączającej
- wykonanie w-wy z gruntu stabilizowanego cementem
- wykonanie podbudowy pomocniczej i zasadniczej
- oczyszczenie i skropienie warstw konstrukcyjnych
19
- wykonanie nawierzchni z betonu asfaltowego, SMA, betonowej kostki brukowej
- ustawienie krawężników i obrzeży betonowych
4. Roboty wykończeniowe
- humusowanie
- oznakowanie poziome
- oznakowanie pionowe
Elementy zagospodarowania terenu budowy, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi:
- prowadzenie robót pod ruchem,
- współpraca pracowników z ciężkim sprzętem drogowym jak: równiarki, koparki,
ładowarki, szczotki mechaniczne, rozkładarki mas bitumicznych, walce drogowe i
środkami transportu,
- natrafienie na nie zinwentaryzowane uzbrojenie podziemne (wraz z instalacjami i
urządzeniami technicznymi).
Wykaz istniejących obiektów budowlanych:
•
•
sieć energetyczna,
•
•
sieć wodociągowa,
•
sieć gazowa.
Przewidywane podczas realizacji robót budowlanych zagrożenia, ich skala, rodzaj,
miejsce i czas wystąpienia:
Podstawowym zagrożeniem bezpieczeństwa i zdrowia ludzi robót drogowych jest:
- prowadzony równolegle ruch kołowy, a w szczególności nieprzewidywalne zachowania
kierowców w bezpośrednim sąsiedztwie prowadzenia robót drogowych,
- roboty związane z użyciem ciężkiego sprzętu budowlanego oraz środków transportu
niezbędnego do przemieszczania znacznych ilości materiałów.
Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych:
20
Instruktaż należy prowadzić przed rozpoczęciem robot, w oparciu o opracowaną przez
wykonawcę robót instrukcję bezpiecznego ich wykonywania, przepisy dotyczące
bezpieczeństwa i ochrony zdrowia przy wykonywaniu robót budowlanych określonych w
Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie
ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129 z 1997 r. z późn. zm.),
określonych w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 z
2003 r. z późn. zm.).
Instruktaż pracowników winien obejmować:
- zapoznanie pracowników z projektem wykonawczym w celu określenia zakresu
inwestycji i rodzaju robót,
- zapoznanie pracowników z technologią wykonywania i rozwiązaniami materiałowymi,
- podanie do wiadomości rodzajów prac i miejsc o szczególnym zagrożeniu,
- podanie zasad bezpiecznej organizacji stanowisk pracy,
- podanie zasad komunikowania się podczas zagrożeń,
- poinformowanie każdego pracownika jakie środki ochrony osobistej winien posiadać,
- zapoznanie pracowników z instrukcjami stanowiskowymi, opracowanymi przez służby
BHP,
- oświadczenie pracowników o odpowiedzialności za naruszenie zasad BHP.
Wskazanie
środków
technicznych
i
organizacyjnych,
zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach
szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek
pożaru, awarii i innych zagrożeń.
Przed rozpoczęciem robót budowlanych ustalić istniejące trasy przebiegu urządzeń
infrastruktury technicznej (mediów) i zapoznać z nimi osoby wykonujące roboty.
Roboty oznakować zgodnie z zatwierdzonym, przez zarządzającego ruchem, projektem
czasowej organizacji ruchu.
Środki transportu, maszyny i urządzenia techniczne oraz narzędzia zmechanizowane do
robót ziemnych, budowlanych i drogowych powinny być eksploatowane zgodnie z
Rozporządzeniem Ministra Gospodarki z dnia 20 września 2001 r. w sprawie
bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń
mechanicznych do robót ziemnych, budowlanych i drogowych (Dz. U. Nr 118, poz. 1263 z
późn. zm.) oraz instrukcją DTR.
21
Środki techniczne:
- praca w odzieży ochronnej,
- praca w kamizelkach ostrzegawczych,
- stosowanie kasków ochronnych i okularów ochronnych,
- zapewnienie rękawic antywibracyjnych przy obsłudze stopy wibracyjnej,
- wygrodzenie bezpiecznej strefy pracy sprzętu mechanicznego,
-
rozciągnięcie
taśm
zabezpieczających,
ustawienie
barier,
tablic
i
znaków
ostrzegawczych,
- stosowanie sygnalizacji przemieszczania ładunku,
- prowadzenie ruchu transportu wyznaczonym terenem i drogą.
Środki organizacyjne:
- kwalifikacje pracowników,
- aktualne świadectwa zdrowia,
- aktualne świadectwa przydatności do wykonywania w/w robót,
- nadzór nad pracownikami przez imiennie wyznaczoną osobę, posiadającą odpowiednie
przygotowanie i doświadczenie,
- zgłoszenie rozpoczęcia prac w zależności od warunkach zawartych w uzgodnieniach,
- praca z asekuracją innego pracownika,
- zakaz transportu nad stanowiskiem roboczym,
- podczas przenoszenia ciężkich urządzeń lub materiałów, należy zapewnić taką liczbę
ludzi, aby ciężar przypadający na jednego pracownika nie przekraczał 50 kg.
Wykonawca
zobowiązany
jest
do
zapewnienia
dojazdu
pojazdom
uprzywilejowanym.
III. CZYNNOŚCI ORGANIZACYJNE
Dokumentacja
Prawidłowe, a tym samym bezpieczne, prowadzenie procesu inwestycyjnego wymaga
jego udokumentowania zarówno w zakresie założeń jak i jego przebiegu. Posiadane
dokumenty należy przechowywać w sposób umożliwiający ich udostępnienie organom
kontrolującym.
Obowiązkiem kierownika budowy jest przygotowanie, przechowywanie i prowadzenie:
22
- Dokumentacji technicznej w formie wymaganej przez Prawo Budowlane wraz z
wymaganymi uzgodnieniami. Kierownik odpowiada za realizację budowy zgodnie z
ustaleniami zawartymi w dokumentacji. Zmiany w stosunku do projektu winny być
odnotowane w dzienniku budowy oraz naniesione na dokumentacji. Zgłoszenie obiektu do
odbioru celem uzyskania pozwolenia na użytkowanie wymaga w przypadku wprowadzenia
zmian wykonania dokumentacji powykonawczej. Wszelkiego rodzaju zmiany wymagają
autoryzacji autora projektu.
- Dokumentacji instruktażowej.
Budowa
prawidłowo
przygotowana
powinna
być
wyposażona w:
a) komplet instrukcji stanowiskowych, instrukcji bezpiecznej obsługi poszczególnych
urządzeń, instrukcji określających zasady zachowania się, alarmowania i powiadamiania w
przypadku wystąpienia zagrożeń życia lub zdrowia oraz zagrożeń pożarowych,
b) Plan Bezpieczeństwa i Ochrony Zdrowia,
c) wykaz osób odpowiedzialnych, numery ich telefonów oraz telefonów alarmowych, które
powinny zostać umieszczone na Tablicy Informacyjnej wykonanej i zlokalizowanej zgodnie
z obowiązującymi przepisami.
IV. USTALENIA KOŃCOWE
Plan BIOZ poza elementami w/w powinien zawierać imienne przypisanie, potwierdzone
własnoręcznym podpisem, ustaleń w nim zawartych do konkretnych osób w zależności od
ich przygotowania zawodowego (wykształcenie, uprawnienia zawodowe, sprawność
psychofizyczna potwierdzona badaniami lekarskimi).
Plan BIOZ nie może zawierać ustaleń niezgodnych z obowiązującymi przepisami, a w
szczególności Prawem Budowlanym i Kodeksem Pracy.
TELEFONY ALARMOWE
997 – Policja
998 – Państwowa Straż Pożarna
999 – Pogotowie ratunkowe
112 – z telefonu komórkowego
Opracował
mgr inż. Maciej Wojnowski
23
V. WYPIS I WYRYS Z MIEJSCOWEGO PLANU ZAGOSPODAROWANIA
PRZESTRZENNEGO
Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego terenu
obejmującego tereny zawarte między ulicami Wojska Polskiego, Wodną, Nadbrzeżną oraz
teren „Starego Miasta” położony za rzeką Wdą w Świeciu uchwalonego Uchwałą nr 135/08
Rady Miejskiej w Świeciu z dnia 24 kwietnia 2008r. (Dz. Urz. Woj. Kuj.-Pom. Nr 102, poz.
1633 z dnia 1 sierpnia 2008 r.).
24
VI. MAPY EWIDENCYJNE WRAZ Z WYPISAMI Z REJESTRU GRUNTÓW
25
CZĘŚĆ RYSUNKOWA
26
VII. CZĘŚĆ RYSUNKOWA
1. Plan orientacyjny ................................................................................................... rys. 1
2. Plan zagospodarowania terenu (skala 1:500) ...................................................... rys. 2
27

projekt budowlano-wykonawczy - Świecie

Transkrypt

Podobne dokumenty

Wykaz wycenionych elementów rozliczeniowych 1 Branża

projekt architektoniczno-budowlany_droga branża kanalizacyjna

Światła na skrzyżowaniu

Potwierdzenie doświadczenia zawodowego

Protokół na okoliczność robót związanych z wykonaniem inwestycji

Wiadukt drogowy w km 0+328,54 - obiekt nr 38T

Z ałączn ik n r 5 ........................................... W Y K A Z rob ót b u d ow

Procedura nr 5 Roboty publiczne - Powiatowy Urząd Pracy w Sokółce

Majster / Kierownik Robót Miejsce pracy: Warszawa woj

kierownik budowy/robót (branża budowlana)
