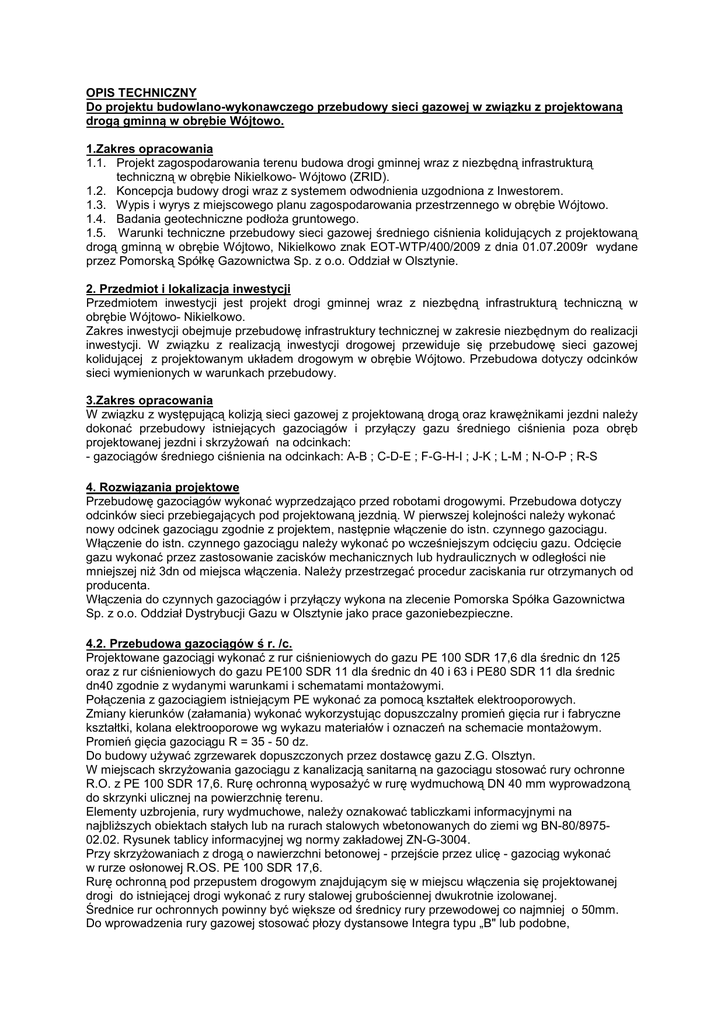

OPIS TECHNICZNY
Do projektu budowlano-wykonawczego przebudowy sieci gazowej w związku z projektowaną
drogą gminną w obrębie Wójtowo.
1.Zakres opracowania
1.1. Projekt zagospodarowania terenu budowa drogi gminnej wraz z niezbędną infrastrukturą
techniczną w obrębie Nikielkowo- Wójtowo (ZRID).
1.2. Koncepcja budowy drogi wraz z systemem odwodnienia uzgodniona z Inwestorem.
1.3. Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego w obrębie Wójtowo.
1.4. Badania geotechniczne podłoŜa gruntowego.
1.5. Warunki techniczne przebudowy sieci gazowej średniego ciśnienia kolidujących z projektowaną
drogą gminną w obrębie Wójtowo, Nikielkowo znak EOT-WTP/400/2009 z dnia 01.07.2009r wydane
przez Pomorską Spółkę Gazownictwa Sp. z o.o. Oddział w Olsztynie.
2. Przedmiot i lokalizacja inwestycji
Przedmiotem inwestycji jest projekt drogi gminnej wraz z niezbędną infrastrukturą techniczną w
obrębie Wójtowo- Nikielkowo.
Zakres inwestycji obejmuje przebudowę infrastruktury technicznej w zakresie niezbędnym do realizacji
inwestycji. W związku z realizacją inwestycji drogowej przewiduje się przebudowę sieci gazowej
kolidującej z projektowanym układem drogowym w obrębie Wójtowo. Przebudowa dotyczy odcinków
sieci wymienionych w warunkach przebudowy.
3.Zakres opracowania
W związku z występującą kolizją sieci gazowej z projektowaną drogą oraz krawęŜnikami jezdni naleŜy
dokonać przebudowy istniejących gazociągów i przyłączy gazu średniego ciśnienia poza obręb
projektowanej jezdni i skrzyŜowań na odcinkach:
- gazociągów średniego ciśnienia na odcinkach: A-B ; C-D-E ; F-G-H-I ; J-K ; L-M ; N-O-P ; R-S
4. Rozwiązania projektowe
Przebudowę gazociągów wykonać wyprzedzająco przed robotami drogowymi. Przebudowa dotyczy
odcinków sieci przebiegających pod projektowaną jezdnią. W pierwszej kolejności naleŜy wykonać
nowy odcinek gazociągu zgodnie z projektem, następnie włączenie do istn. czynnego gazociągu.
Włączenie do istn. czynnego gazociągu naleŜy wykonać po wcześniejszym odcięciu gazu. Odcięcie
gazu wykonać przez zastosowanie zacisków mechanicznych lub hydraulicznych w odległości nie
mniejszej niŜ 3dn od miejsca włączenia. NaleŜy przestrzegać procedur zaciskania rur otrzymanych od
producenta.
Włączenia do czynnych gazociągów i przyłączy wykona na zlecenie Pomorska Spółka Gazownictwa
Sp. z o.o. Oddział Dystrybucji Gazu w Olsztynie jako prace gazoniebezpieczne.
4.2. Przebudowa gazociągów ś r. /c.
Projektowane gazociągi wykonać z rur ciśnieniowych do gazu PE 100 SDR 17,6 dla średnic dn 125
oraz z rur ciśnieniowych do gazu PE100 SDR 11 dla średnic dn 40 i 63 i PE80 SDR 11 dla średnic
dn40 zgodnie z wydanymi warunkami i schematami montaŜowymi.
Połączenia z gazociągiem istniejącym PE wykonać za pomocą kształtek elektrooporowych.
Zmiany kierunków (załamania) wykonać wykorzystując dopuszczalny promień gięcia rur i fabryczne
kształtki, kolana elektrooporowe wg wykazu materiałów i oznaczeń na schemacie montaŜowym.
Promień gięcia gazociągu R = 35 - 50 dz.
Do budowy uŜywać zgrzewarek dopuszczonych przez dostawcę gazu Z.G. Olsztyn.
W miejscach skrzyŜowania gazociągu z kanalizacją sanitarną na gazociągu stosować rury ochronne
R.O. z PE 100 SDR 17,6. Rurę ochronną wyposaŜyć w rurę wydmuchową DN 40 mm wyprowadzoną
do skrzynki ulicznej na powierzchnię terenu.
Elementy uzbrojenia, rury wydmuchowe, naleŜy oznakować tabliczkami informacyjnymi na
najbliŜszych obiektach stałych lub na rurach stalowych wbetonowanych do ziemi wg BN-80/897502.02. Rysunek tablicy informacyjnej wg normy zakładowej ZN-G-3004.
Przy skrzyŜowaniach z drogą o nawierzchni betonowej - przejście przez ulicę - gazociąg wykonać
w rurze osłonowej R.OS. PE 100 SDR 17,6.
Rurę ochronną pod przepustem drogowym znajdującym się w miejscu włączenia się projektowanej
drogi do istniejącej drogi wykonać z rury stalowej grubościennej dwukrotnie izolowanej.
Średnice rur ochronnych powinny być większe od średnicy rury przewodowej co najmniej o 50mm.
Do wprowadzenia rury gazowej stosować płozy dystansowe Integra typu „B" lub podobne,
odległość między płozami około 1,5 m. Końcówki rur ochronnych R.O. uszczelnić pianką
poliuretanową i manszetami typu N Integra. Końcówek rur osłonowych R. OS. nie uszczelniać, na
długości 20 cm obsypać płukanym Ŝwirem.
Minimalna odległość pionowa pomiędzy R.O. ( R.OS.), a powierzchnią jezdni 0,8 m.
Minimalna odległość pionowa pomiędzy R.O. ( R.OS.), a innym uzbrojeniem 0,1 m.
W miejscach zbliŜenia do kabli energetycznych en zachować minimalną odległość poziomą 0,5 m. W
miejscach skrzyŜowań na istniejące kable energetyczne nałoŜyć rury osłonowe dwudzielne typu
AROT.
Minimalna odległość od krawędzi jezdni 0,3 m.
5. Warunki posadowienia i roboty ziemne
Na terenie planowanej inwestycji wykonano badania geotechniczne gruntu z przeznaczeniem pod
budowę nawierzchni drogowej oraz infrastruktury technicznej. Na trasie projektowanej drogi
wykonano 25 otworów o głębokości do 2,5 – 3,0 m p.p.t.istn. W rejonie Wójtowa grunty zbudowane są
z piasków drobnych, pyły występują w stanie twardoplastycznym i plastycznym. Wodę gruntową
stwierdzono w większości otworów. Woda występuje w postaci sączeń na róŜnych głębokościach Wójtowo 0,6 – 1,90 p.p.t.istn. Pompowanie wody gruntowej za pomocą pomp spalinowych.
Wykopy wykonać ręcznie na odkład, szerokość min. 0,3 m. W miejscach połączeń wykonywanych w
wykopie, wykop poszerzyć do min. 60 cm. W miejscach włączenia do gazociągów wykonać gniazdo
monterskie o wym. 1,0 x 1,0 m i głębokości 40 cm poniŜej spodu gazociągu, przy przeciskach
wielkość gniazda dostosować do uŜywanego sprzętu.
Wykopy o głębokości powyŜej 1,0 m naleŜy umocnić. Wykopy oznakować i zabezpieczyć poręczami
o wysokości 1,10 m, zainstalować pulsujące światło ostrzegawcze palące się od zmierzchu do świtu.
Minimalne przykrycie gazociągów z PE powinno wynosić : 0,8 m dla sieci; 0,6 m dla przyłączy.
Dno wykopu naleŜy dokładnie oczyścić z kamieni, korzeni i podobnych części stałych.
Po oczyszczeniu dna wykopu wykonać podsypkę z piasku gr. min.10cm, a nad rurą nadsypkę gr. min.
10 cm. Na wysokości 30 cm nad rurą ułoŜyć taśmę ostrzegawczą perforowaną z nadrukiem GAZ i
numerem telefonu Pogotowia Gazowego.
TuŜ nad gazociągiem naleŜy umieścić przewód lokalizacyjny DY 1,5 mm2.
6. Próba ciśnienia
Po wykonaniu gazociąg naleŜy przedmuchać spręŜonym powietrzem i wykonać próbę szczelności.
Próbę szczelności wykonać powietrzem zgodnie z PN- 92/M- 34503. Ciśnienie próby szczelności dla
gazociągu średniego ciśnienia wynosi:
Ppr. = 0,5 MPa x 1,5 = 0,75 MPa
Psz.p.p. = 0,75 MPa / 0,9 = 0,84 MPa ; Psz.p.p.≥Ppr.
Wczasie przeprowadzania próby szczelności naleŜy w sposób wyraźny oznakować badany gazociąg
za pomocą znaków i tablic ostrzegawczych . Tablice ostrzegawcze powinny mieć napis :
Uwaga: „ Próba ciśnieniowa. ZagroŜenie wybuchem. Wstęp wzbroniony"
Po uzyskaniu pozytywnego wyniku próby oraz wykonaniu inwentaryzacji geodezyjnej powykonawczej
moŜna przystąpić do zasypania gazociągu. Zasypać sypkim gruntem rodzimym pozbawionym
kamieni, następnie grunt zagęścić warstwami. Zasypkę wykopu zagęścić do uzyskania współczynnika
zagęszczenia 1,0 . Wskaźnik zagęszczenia gruntu winien być potwierdzony przez uprawnioną słuŜbę
geotechniczną uŜytkownika drogi.
7. Uwagi końcowe
1. Całość robót naleŜy wykonać zgodnie z „Warunkami Technicznymi Wykonania i Odbioru Robót
Budowlano-MontaŜowych " cz.II „Instalacje Sanitarne i Przemysłowe", zgodnie z „Instrukcją MontaŜu"
producentów rur PCW i PE oraz zgodnie z „ Warunkami Technicznymi i Odbioru Rurociągów z
Tworzyw Sztucznych " (Warszawa 1996 r) oraz normami zakładowymi.
2. Zachować normatywne odległości projektowanego gazociągu, przyłącza gazu od istniejących i
projektowanych urządzeń i obiektów zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 30 lipca
2001r (Dz. U. Nr 97póz. 1055) IPN-91/M-34501.
3. Prace ziemne w obrębie zbliŜeń i skrzyŜowań z uzbrojeniem podziemnym wykonać ręcznie ze
szczególną ostroŜnością.
4. O rozpoczęciu robót powiadomić Punkt Eksploatacji Sieci Gazowej/Punkt Mistrzowski
5. Przed rozpoczęciem budowy inwestor zobowiązany jest zlecić właściwej jednostce wykonawstwa
geodezyjnego lub geodecie miejskiemu (gminnemu) inwentaryzację, podając orientacyjny termin
zakończenia pracy. Po wybudowaniu urządzeń podziemnych (przed zasypaniem) zgłosić gotowość do
dokonania pomiarów. Warunkiem odbioru będzie dostarczenie 4 egzemplarzy mapy z geodezyjną
inwentaryzacją powykonawczą dla Oddziału w Olsztynie.
6. W czasie prowadzenia robót ziemnych i montaŜowych naleŜy przestrzegać przepisów ogólnych i
branŜowych BHP oraz p.poŜ. określonych w planie BiOZ.
Opracował:
mgr inŜ. Grzegorz śebrowski
