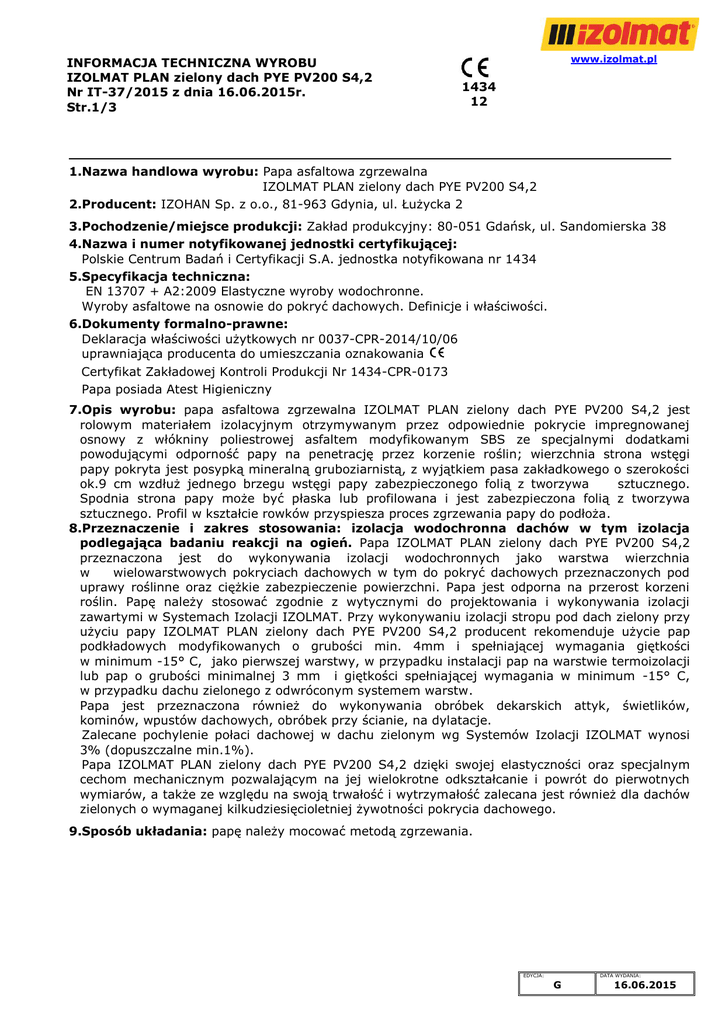

Przedsiębiorstwo Produkcji

INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN zielony dach PYE PV200 S4,2
Nr IT-37/2015 z dnia 16.06.2015r.
Str.1/3
www.izolmat.pl
1434
12
_______________________________________________________________________________________
1.Nazwa handlowa wyrobu: Papa asfaltowa zgrzewalna
IZOLMAT PLAN zielony dach PYE PV200 S4,2
2.Producent: IZOHAN Sp. z o.o., 81-963 Gdynia, ul. Łużycka 2
3.Pochodzenie/miejsce produkcji: Zakład produkcyjny: 80-051 Gdańsk, ul. Sandomierska 38
4.Nazwa i numer notyfikowanej jednostki certyfikującej:
Polskie Centrum Badań i Certyfikacji S.A. jednostka notyfikowana nr 1434
5.Specyfikacja techniczna:
EN 13707 + A2:2009 Elastyczne wyroby wodochronne.
Wyroby asfaltowe na osnowie do pokryć dachowych. Definicje i właściwości.
6.Dokumenty formalno-prawne:
Deklaracja właściwości użytkowych nr 0037-CPR-2014/10/06
uprawniająca producenta do umieszczania oznakowania
Certyfikat Zakładowej Kontroli Produkcji Nr 1434-CPR-0173
Papa posiada Atest Higieniczny
7.Opis wyrobu: papa asfaltowa zgrzewalna IZOLMAT PLAN zielony dach PYE PV200 S4,2 jest
rolowym materiałem izolacyjnym otrzymywanym przez odpowiednie pokrycie impregnowanej
osnowy z włókniny poliestrowej asfaltem modyfikowanym SBS ze specjalnymi dodatkami
powodującymi odporność papy na penetrację przez korzenie roślin; wierzchnia strona wstęgi
papy pokryta jest posypką mineralną gruboziarnistą, z wyjątkiem pasa zakładkowego o szerokości
ok.9 cm wzdłuż jednego brzegu wstęgi papy zabezpieczonego folią z tworzywa
sztucznego.
Spodnia strona papy może być płaska lub profilowana i jest zabezpieczona folią z tworzywa
sztucznego. Profil w kształcie rowków przyspiesza proces zgrzewania papy do podłoża.
8.Przeznaczenie i zakres stosowania: izolacja wodochronna dachów w tym izolacja
podlegająca badaniu reakcji na ogień. Papa IZOLMAT PLAN zielony dach PYE PV200 S4,2
przeznaczona jest do wykonywania izolacji wodochronnych jako warstwa wierzchnia
w
wielowarstwowych pokryciach dachowych w tym do pokryć dachowych przeznaczonych pod
uprawy roślinne oraz ciężkie zabezpieczenie powierzchni. Papa jest odporna na przerost korzeni
roślin. Papę należy stosować zgodnie z wytycznymi do projektowania i wykonywania izolacji
zawartymi w Systemach Izolacji IZOLMAT. Przy wykonywaniu izolacji stropu pod dach zielony przy
użyciu papy IZOLMAT PLAN zielony dach PYE PV200 S4,2 producent rekomenduje użycie pap
podkładowych modyfikowanych o grubości min. 4mm i spełniającej wymagania giętkości
w minimum -15° C, jako pierwszej warstwy, w przypadku instalacji pap na warstwie termoizolacji
lub pap o grubości minimalnej 3 mm i giętkości spełniającej wymagania w minimum -15° C,
w przypadku dachu zielonego z odwróconym systemem warstw.
Papa jest przeznaczona również do wykonywania obróbek dekarskich attyk, świetlików,
kominów, wpustów dachowych, obróbek przy ścianie, na dylatacje.
Zalecane pochylenie połaci dachowej w dachu zielonym wg Systemów Izolacji IZOLMAT wynosi
3% (dopuszczalne min.1%).
Papa IZOLMAT PLAN zielony dach PYE PV200 S4,2 dzięki swojej elastyczności oraz specjalnym
cechom mechanicznym pozwalającym na jej wielokrotne odkształcanie i powrót do pierwotnych
wymiarów, a także ze względu na swoją trwałość i wytrzymałość zalecana jest również dla dachów
zielonych o wymaganej kilkudziesięcioletniej żywotności pokrycia dachowego.
9.Sposób układania: papę należy mocować metodą zgrzewania.
EDYCJA:
DATA WYDANIA:
G
16.06.2015
INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN zielony dach PYE PV200 S4,2
Nr IT-37/2014 z dnia 16.06.2015r.
Str.2/3
www.izolmat.pl
1434
12
_______________________________________________________________________________________________________
10.Informacja o badaniach i właściwościach wyrobu:
Papa asfaltowa zgrzewalna IZOLMAT PLAN zielony dach PYE PV200 S4,2
Właściwości
Wad widoczne
Długość
Szerokość
Prostolinijność
Grubość
Odporność na spływanie w
podwyższonej temperaturze
Odporność na działanie
ognia zewnętrznego
Reakcja na ogień
Wodoszczelność
Właściwości mechaniczne
przy rozciąganiu:
maksymalna siła
rozciągająca
Właściwości mechaniczne
przy rozciąganiu: wydłużenie
Odporność na przerastanie
korzeni
Odporność na obciążenie
statyczne
Odporność na uderzenie
Wytrzymałość na
rozdzieranie
Wytrzymałość złącza na
ścinanie
Trwałość
Giętkość
Stabilność wymiarów
Przyczepność posypki
Przenikanie pary wodnej
Substancje niebezpieczne
Wymagania
wg PN-EN 13707
Metoda badań
Brak wad widocznych
≥ 5,5 m
≥ 0,99 m
Odchyłka od prostoliniowości nie
większa niż 10mm na 5,5 m długości
papy
4,2 ± 0,2 mm
100 °C
EN 1850-1
EN 1848-1
EN 1848-1
EN 1848-1
NPD
-
Klasa E
EN ISO 11925-2
EN 13501-1
EN 1928:2000
Wodoszczelna przy ciśnieniu 10 kPa
EN 1849-1
EN 1110
Kierunek wzdłuż
900  100 N/50mm
Kierunek w poprzek
600  100 N/50mm
EN 12311-1
Kierunek wzdłuż
50  15 %
Kierunek w poprzek
50  15 %
EN 12311-1
Papa odporna
EN 13948
15 kg
(metoda A)
900 mm
(metoda A)
EN 12730
NPD
-
Zakład podłużny
900  200 N/50mm
Zakład poprzeczny
700  200 N/50mm
EN 12317-1
NPD
-20 ˚C
≤0,5 % (metoda A)
NPD
20 000
Nie zawiera azbestu ani składników
smoły węglowej
EN 1109
EN 1107-1
EN 13707
EN 13707
EN 12691
EDYCJA:
DATA WYDANIA:
G
16.06.2015
INFORMACJA TECHNICZNA WYROBU
IZOLMAT PLAN zielony dach PYE PV200 S4,2
Nr IT-37/2015 z dnia 16.06.2015r.
Str.3/3
www.izolmat.pl
1434
12
_______________________________________________________________________________________
11.Informacje dla użytkownika:
WARUNKI STOSOWANIA
Wykonywanie izolacji z zastosowaniem papy IZOLMAT PLAN zielony dach PYE PV200 S4,2 powinno
odbywać się według projektu technicznego, zgodnie z obowiązującymi
przepisami budowlanymi
i szczegółowymi wytycznymi do projektowania i wykonywania izolacji zawartymi w Systemach
Izolacji IZOLMAT oraz w informacji technicznej wyrobu.
PODSTAWOWE ZASADY MONTAŻU
Papę IZOLMAT PLAN zielony dach PYE PV200 S4,2 należy mocować metodą zgrzewania do uprzednio
zamocowanej papy asfaltowej zgrzewalnej podkładowej. Zgodnie z Systemami Izolacji IZOLMAT
zaleca się zastosować jako papę podkładową, modyfikowaną papę asfaltową z mocną osnową
zgrzewaną do podłoża betonowego zagruntowanego dyspersyjną masą asfaltowo-kauczukową
IZOHAN DYSPERBIT rozcieńczoną wodą lub asfaltowymi środkami rozpuszczalnikowymi. Papa
podkładowa może być, wg jednego z rozwiązań systemowych, zamocowana również do płyt
styropianowych oklejonych papą. Podłoże powinno być w każdym przypadku wytrzymałe
mechanicznie, bez luźnych zanieczyszczeń, tłustych plam czy wody.
Wskutek podgrzania palnikiem zarówno podłoża, jak i spodniej strony papy, ochronna cienka folia
z tworzywa sztucznego stapia się, asfalt ulega nadtopieniu i papa równomiernie rozwijana
przykleja się do podłoża. Należy zachować zakład papy o szerokości ok. 9 cm wzdłuż wstęgi papy
i zakład o szerokości ok.12 cm na połączeniu prostopadłym do długości wstęgi papy. Każdorazowo
po zakończeniu czynności zgrzewania, konieczne jest przeprowadzenie kontroli prawidłowości
wykonania połączenia papy na zakładach. Zaleca się szczególną dokładność i staranność wykonania
złączy papy IZOLMAT PLAN zielony dach PYE PV200 S4,2 na zakładach, co jest jednym
z najważniejszych warunków prawidłowego funkcjonowania tej papy jako izolacji i jednocześnie
bariery zapewniającej odporność na przerost korzeni roślin.
Wymagany jest wypływ masy
asfaltowej o szerokości ok. 0,5÷1cm na całej długości zgrzewanego zakładu.
W miejscach przejścia papy z powierzchni poziomej na pionową, należy zastosować klin
styropianowy lub z wełny mineralnej twardej bądź zapewnić wyoblenie podłoża. Brzeg papy na
powierzchni pionowej dodatkowo przymocować specjalną listwą dociskową aluminiową mocowaną na
kołki i doszczelnić uszczelniaczem dekarskim. Szczegóły
dotyczące
przygotowania
podłoża
i zgrzewania
papy, opisano w Systemach Izolacji IZOLMAT w części PODSTAWOWE ZASADY
WYKONYWANIA ROBÓT IZOLACYJNYCH.
TRANSPORT I SKŁADOWANIE
Rolki papy IZOLMAT PLAN zielony dach PYE PV200 S4,2 w banderolach fabrycznych zawierających
wymagane dane są ustawione na paletach przemysłowych drewnianych i ofoliowane.
Ilość rolek papy na palecie: 24 szt.
Zarówno podczas transportu, jak i składowania rolki papy muszą być chronione przed
zawilgoceniem, zabezpieczone przed działaniem promieni słonecznych i ustawione w pozycji stojącej
w jednej warstwie w sposób uniemożliwiający przemieszczanie się i uszkodzenie. Rolki papy należy
magazynować na równym podłożu w ilości po max 1200 szt. z zachowaniem odległości min.80 cm
od następnej partii towaru i odległości min. 120 cm od grzejników.
W czasie transportu należy przestrzegać przepisów bezpieczeństwa przewozowego.
GWARANCJA MATERIAŁOWA
Producent IZOHAN Sp. z o.o. udziela bezpośredniemu nabywcy papy IZOLMAT PLAN zielony dach
PYE PV200 S4,2 gwarancji materiałowej:
 standardowej na 20 lat.
 specjalnej na 22 lata na podłożu betonowym przy użyciu środków gruntujących IZOHAN
IZOBUD Penetrator G7, IZOBUD Br lub IZOHAN DYSPERBIT.
Warunkiem skorzystania z uprawnień wynikających z udzielonej gwarancji jest m.in. zastosowanie
papy zgodnie z obowiązującymi przepisami budowlanymi, informacją techniczną wyrobu oraz
zgodnie z przeznaczeniem, określonym rozwiązaniami zawartymi w Systemach Izolacji IZOLMAT.
Szczegóły udzielonej nabywcy gwarancji zawarto w karcie gwarancyjnej.
Uwaga!
Forma i treść informacji technicznej jest zastrzeżona przez IZOHAN i nie może być użyta w innych opracowaniach.
