labor – aster

LABOR – ASTER
AUTOMATYKA PRZEMYSŁOWA

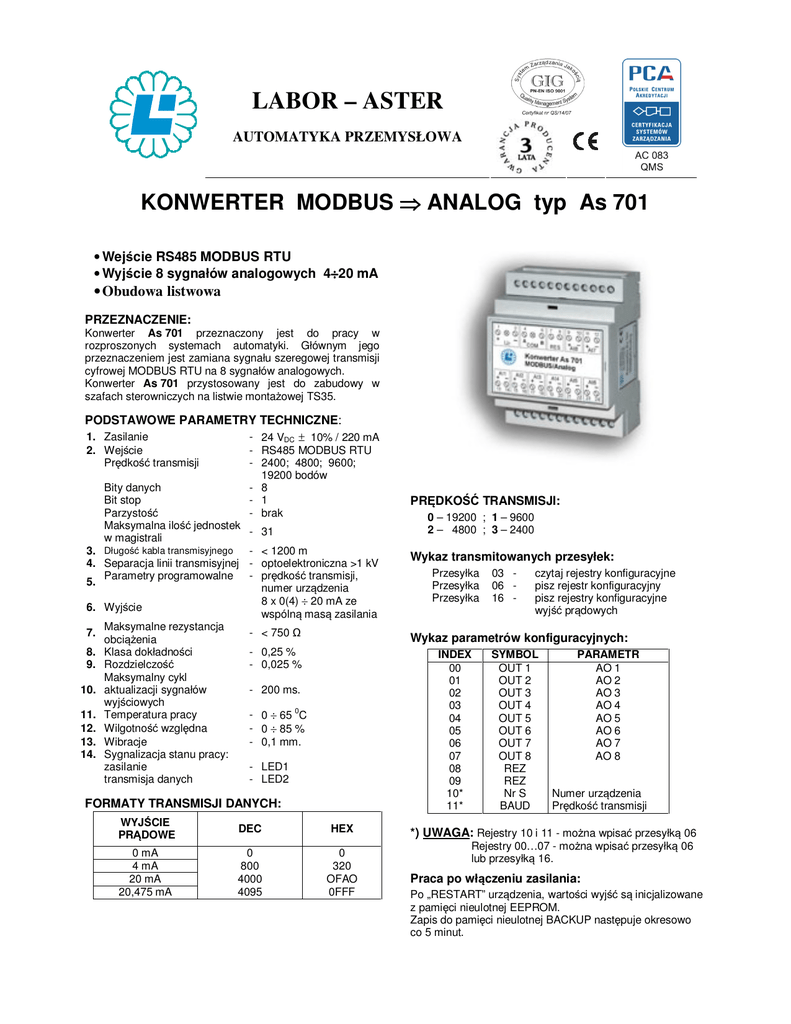

KONWERTER MODBUS ⇒ ANALOG typ As 701
• Wejście RS485 MODBUS RTU
• Wyjście 8 sygnałów analogowych 4÷
÷20 mA
• Obudowa listwowa
PRZEZNACZENIE:
Konwerter As 701 przeznaczony jest do pracy w
rozproszonych systemach automatyki. Głównym jego
przeznaczeniem jest zamiana sygnału szeregowej transmisji
cyfrowej MODBUS RTU na 8 sygnałów analogowych.
Konwerter As 701 przystosowany jest do zabudowy w
szafach sterowniczych na listwie montażowej TS35.
PODSTAWOWE PARAMETRY TECHNICZNE:
1. Zasilanie
2. Wejście
Prędkość transmisji
- 24 VDC ± 10% / 220 mA
- RS485 MODBUS RTU
- 2400; 4800; 9600;
19200 bodów
- 8
- 1
- brak
Bity danych
Bit stop
Parzystość
Maksymalna ilość jednostek
w magistrali
3. Długość kabla transmisyjnego 4. Separacja linii transmisyjnej Parametry programowalne 5.
6. Wyjście
7.
8.
9.
10.
11.
12.
13.
14.
Maksymalne rezystancja
obciążenia
Klasa dokładności
Rozdzielczość
Maksymalny cykl
aktualizacji sygnałów
wyjściowych
Temperatura pracy
Wilgotność względna
Wibracje
Sygnalizacja stanu pracy:
zasilanie
transmisja danych
31
< 1200 m
optoelektroniczna >1 kV
prędkość transmisji,
numer urządzenia
8 x 0(4) ÷ 20 mA ze
wspólną masą zasilania
- < 750 Ω
PRĘDKOŚĆ TRANSMISJI:
0 – 19200 ; 1 – 9600
2 – 4800 ; 3 – 2400
Wykaz transmitowanych przesyłek:
Przesyłka
Przesyłka
Przesyłka
03 06 16 -
czytaj rejestry konfiguracyjne
pisz rejestr konfiguracyjny
pisz rejestry konfiguracyjne
wyjść prądowych
Wykaz parametrów konfiguracyjnych:
- 0,25 %
- 0,025 %
INDEX
00
01
02
03
04
05
06
07
08
09
10*
11*
- 200 ms.
- 0 ÷ 65 0C
- 0 ÷ 85 %
- 0,1 mm.
- LED1
- LED2
FORMATY TRANSMISJI DANYCH:
WYJŚCIE
PRĄDOWE
DEC
HEX
0 mA
4 mA
20 mA
20,475 mA
0
800
4000
4095
0
320
OFAO
0FFF
SYMBOL
OUT 1
OUT 2
OUT 3
OUT 4
OUT 5
OUT 6
OUT 7
OUT 8
REZ
REZ
Nr S
BAUD
PARAMETR
AO 1
AO 2
AO 3
AO 4
AO 5
AO 6
AO 7
AO 8
Numer urządzenia
Prędkość transmisji
*) UWAGA: Rejestry 10 i 11 - można wpisać przesyłką 06
Rejestry 00…07 - można wpisać przesyłką 06
lub przesyłką 16.
Praca po włączeniu zasilania:
Po „RESTART” urządzenia, wartości wyjść są inicjalizowane
z pamięci nieulotnej EEPROM.
Zapis do pamięci nieulotnej BACKUP następuje okresowo
co 5 minut.
Praca konwertera z nastawami fabrycznymi:
podłączyć zworę na wyjście RES
zaprogramować wybrany numer urządzenia i prędkość transmisji
rozłączyć zworę na wyjściu RES
Zwarcie wyjścia RES ustawia pracę łącza komunikacyjnego na nastawach fabrycznych tzn.
numer urządzenia = 247 (Ø F7 hex)
prędkość transmisji = 1 (9600b/s)
WYMIARY GABARYTOWE:
1
3
_
+
6
COM
A
7
8
9
+
10
_
AO8
RES
11
+
12
_
AO7
Konwerter As 701
35
90
58
4
B
MODBUS/Analog
+AO1 +AO2
_
_
+AO3 +AO4 +AO5
_
_
_
+AO6
_
13
17
23
14
15
16
18
19
20
21
22
24
70
SCHEMAT IDEOWY
ZACISK
1
3
4
6
SPOSÓB PODŁĄCZENIA
1
3
_
+
4
6
B
A
COM
7
8
RES
9
10
+
_
AO8
11
12
_
+
AO7
Konwerter As 701
MODBUS/Analog
+AO1
+AO2
+AO3
+AO4
+AO5
+AO6
13
15
17
19
21
23
_
14
_
16
_
18
_
Produkcja i dystrybucja:
20
_
22
_
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
+
LED1
B
A
LED2
RESET
+
+
+
+
+
+
+
+
-
Zasilanie 24VDC
Sygnalizacja zasilania
RS485 MODBUS RTU
Sygnalizacja transmisji
Powrót do nastaw fabr.
Wyjście analogowe 8
Wyjście analogowe 7
Wyjście analogowe 1
Wyjście analogowe 2
Wyjście analogowe 3
Wyjście analogowe 4
Wyjście analogowe 5
Wyjście analogowe 6
24
LABOR – ASTER
04–218 Warszawa, ul. Czechowicka 19
tel. (22) 610 71 80 ; 610.89.45; fax. (22) 610.89.48.
E- mail: [email protected]
[email protected]
www.labor-automatyka.pl
Producent zastrzega sobie możliwość dokonywania zmian w wyrobie
