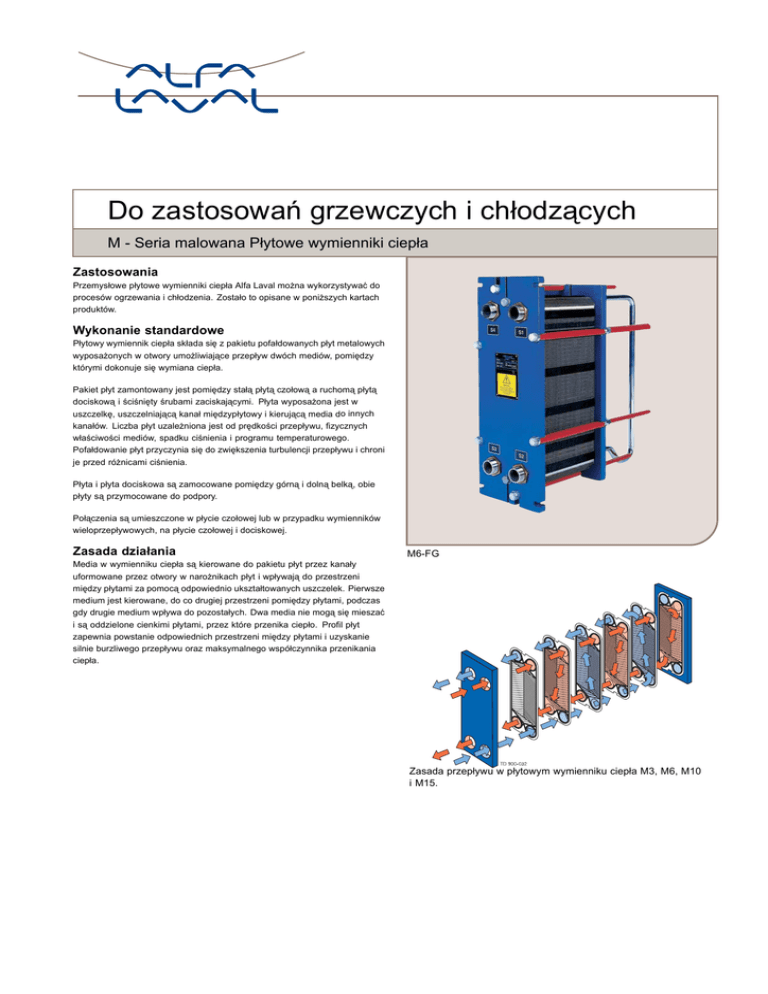

ky Do zastosowań grzewczych i chłodzących
ky
M - Seria malowana Płytowe wymienniki ciepła
Zastosowania
Przemysłowe płytowe wymienniki ciepła Alfa Laval można wykorzystywać do
procesów ogrzewania i chłodzenia. Zostało to opisane w poniższych kartach
produktów.
Wykonanie standardowe
Płytowy wymiennik ciepła składa się z pakietu pofałdowanych płyt metalowych
wyposażonych w otwory umożliwiające przepływ dwóch mediów, pomiędzy
którymi dokonuje się wymiana ciepła.
Pakiet płyt zamontowany jest pomiędzy stałą płytą czołową a ruchomą płytą
dociskową i ściśnięty śrubami zaciskającymi. Płyta wyposażona jest w
uszczelkę, uszczelniającą kanał międzypłytowy i kierującą media do innych
kanałów. Liczba płyt uzależniona jest od prędkości przepływu, fizycznych
właściwości mediów, spadku ciśnienia i programu temperaturowego.
Pofałdowanie płyt przyczynia się do zwiększenia turbulencji przepływu i chroni
je przed różnicami ciśnienia.
Płyta i płyta dociskowa są zamocowane pomiędzy górną i dolną belką, obie
płyty są przymocowane do podpory.
Połączenia są umieszczone w płycie czołowej lub w przypadku wymienników
wieloprzepływowych, na płycie czołowej i dociskowej.
Zasada działania
M6-FG
Media w wymienniku ciepła są kierowane do pakietu płyt przez kanały
uformowane przez otwory w narożnikach płyt i wpływają do przestrzeni
między płytami za pomocą odpowiednio ukształtowanych uszczelek. Pierwsze
.
medium jest kierowane, do co drugiej przestrzeni pomiędzy płytami, podczas
gdy drugie medium wpływa do pozostałych. Dwa media nie mogą się mieszać
i są oddzielone cienkimi płytami, przez które przenika ciepło. Profil płyt
zapewnia powstanie odpowiednich przestrzeni między płytami i uzyskanie
silnie burzliwego przepływu oraz maksymalnego współczynnika przenikania
ciepła.
Zasada przepływu w płytowym wymienniku ciepła M3, M6, M10
i M15.
M3
Typowe parametry pracy
Wymiary
Natężenie przepływu cieczy
Do 4 kg/s (60 gpm), zależy od medium, dopuszczalnego spadku ciśnienia
i programu temperaturowego.
Zakres wydajności
50 do 250 kW.
Typy płyt
M3 i M3-X, gdzie M3 zapewnia przepływ równoległy oraz podwójne płyty
ścienne M3D.
Typy ramy
FG.
Standardowe materiały
Płyta czołowa (stała)
Stal zabezpieczona powłoką epoksydową.
Kroćce
Stal kwasoodporna AISI 316, tytan.
Wymiary (mm)
Płyty
Stal kwasoodporna AISI 316, tytan.
Podstawowe dane wymagane do obliczeń
Uszczelki
M3
M3D
Liczba śrub może się zmieniać w zależności od ciśnienia znamionowego.
Nitryl, EPDM, HeatSealF™.
Nitryl, EPDM.
Dane techniczne
Kody zbiorników ciśnieniowych, PED, ASME, Mechaniczne ciśnienie
projektowe pvcALS™ (g) / temperatura.
FG
FG
PED, pvcALS™
ASME
1,6 MPa / 180°C
150 psig / 350°F
Maksymalna powierzchnia wymiany ciepła
3,9 m2 (40 sq. ft).
Połączenia
FG
PED
FG
pvcALS™
FG
pvcALS™
FG
ASME
Rozmiar
1¼"
Rozmiar
1¼"
Rozmiar
1¼"
Rozmiar
1¼"
Rurowe gwintowane ISO-R 1¼"
Rurowe gwintowane ISO-G 1¼" lub
gwint ISO-R1¼"
Gwint wewnętrzny ISO-G 1¼", stal
węglowa
Rurowe gwintowane NPT 1¼"
-
Natężenia przepływu lub obciążenie cieplne.
Program temperaturowy.
Właściwości fizyczne cieczy (w przypadku braku wody).
Wymagane ciśnienie robocze.
Maksymalny dopuszczalny spadek ciśnienia.
Dostępne ciśnienie pary.
M6
Typowe parametry pracy
Wymiary
Natężenie przepływu cieczy
Do 16 kg/s (250 gpm), zależy od medium, dopuszczalnego spadku ciśnienia i
programu temperaturowego.
Zakres wydajności
300 do 800 kW.
Typy płyty
M6, M6M i M6MD.
Typy ramy
FM, FG i FD.
Standardowe materiały
Płyta czołowa (stała)
Stal zabezpieczona powłoką epoksydową
Wymiary mm (cale)
Kroćce
Stal węglowa.
Wkładka metalowa: Stal nierdzewna, tytan.
Wykładane gumą: Nitryl, EPDM.
Typ
M6-FM
M6-FG
M6-FD
Płyty
Stal kwasoodporna AISI 316 / AISI 304
Tytan (tylko M6M).
Kody zbiorników ciśnieniowych, PED, ASME, Mechaniczne ciśnienie
projektowe pvcALS™ (g) / temperatura.
pvcALS™
PED
ASME
pvcALS™
PED, pvcALS™
ASME
1,0 MPa / 160°C
1,6 MPa / 180°C *)
150 psig / 320°F
1,6 MPa / 180°C
2,5 MPa / 160°C
300 psig / 320°F
*) Rama FG posiada również atest dla 1,2 MPa/200ºC umożlwiiający
wykorzystanie w układach parowych bez zaworów bezpieczeństwa.
Maksymalna powierzchnia wymiany ciepła
390 m2 (4,200 sq. ft).
Połączenia
Połączenia rurowe (z wyjątkiem ramy FD)
Rozmiar 50 mm
Rozmiar 50 mm
Rozmiar 50 mm
ISO G2", NPT 2"
ISO G2"
Połączenia kołnierzowe
FM
pvcALS™
FG
PED
FG
FG
ASME
pvcALS™
FD
PED
FD
ASME
Rozmiar 50
mm
Rozmiar 50
mm
Rozmiar 2"
Rozmiar 50
mm
Rozmiar 50
mm
Rozmiar 2"
h
140 (5½)
140 (5½)
150 (6)
Podstawowe dane wymagane do obliczeń
Dane techniczne
Gwintowane prosto
Spawane prosto
Gwintowany port
wlotowy
W
320 (125/8)
320 (125/8)
330 (125/8)
Liczba śrub zaciskowych może się zmieniać w zależności od ciśnienia
znamionowego.
Uszczelki
M6: Nitryl, EPDM, HeatSeal F™.
M6M: Nitryl, EPDM, HeatSeal F™.
FM
FG
FG
FG
FD
FD
H
920 (367/32)
920 (367/32)
940 (37)
DIN/GB/GOST PN10,
ASME CI. 150
DIN 2501 PN16, ASME CI. 150
ASME CI. 150
DIN/GB/GOST PN16,
ASME CI. 150
DIN 2501 PN25, ASME CI. 30
ASME CI. 300
-
Natężenia przepływu lub obciążenie cieplne.
Program temperaturowy.
Właściwości fizyczne cieczy (w przypadku braku wody).
Wymagane ciśnienie robocze.
Maksymalny dopuszczalny spadek ciśnienia.
Dostępne ciśnienie pary.
M10
Typowe parametry pracy
Wymiary
Natężenie przepływu cieczy
Do 50 kg/s, zależy od medium, dopuszczalnego spadku ciśnienia i programu
temperaturowego.
Zakres wydajności
0,7 do 3,0 MW.
Typy płyty
M10B, M10M i M10MD.
Typy ramy
FM, FG i FD.
Standardowe materiały
Płyta czołowa (stała)
Stal zabezpieczona powłoką epoksydową.
Kroćce
Stal węglowa.
Wkładka: Stal nierdzewna, guma, tytan.
Płyty
Stal nierdzewna AISI 316/AISI 304, tytan, Alloy 20/18/6.
Uszczelki
M10B: Nitryl, EPDM
M10M: Nitryl, EPDM, HeatSeal F™, HNBR, EPDMF, Viton®G
Dane techniczne
Mechaniczne ciśnienie projektowe (g) / temperatura
FM
FG
FG ASME
FD
FD ASME
1,0 MPa / 160°C
1,6 MPa / 180°C *)
150 psig / 350°F
2,5 MPa / 160°C
300 psig / 320°F
*) Rama FG posiada również atest dla 1,2 MPa/200ºC umożlwiiający
wykorzystanie w układach parowych bez zaworów bezpieczeństwa.
Maksymalna powierzchnia wymiany ciepła
M10B: 90 m2 (970 sq. ft)
M10M: 60 m2 (650 sq. ft)
Połączenia
FM – Rozmiar 100 mm
FG – Rozmiar 100 mm
FD – Rozmiar 100 mm
FD – Rozmiar 100 mm
DIN 2501 PN10 lub ANSI 150
DIN 2501 PN16 lub ANSI 150
DIN 2501 PN25 lub ANSI 150
DIN 2501 PN25 lub ANSI 300 (ASME)
Wymiary (mm)
Typ
M10-FM
M10-FG
M10-FD
M10-FD ASME
H
1.084
1.084
981
1.084
W
470
470
470
470
h
215
215
131
215
Liczba śrub zaciskowych może się zmieniać w zależności od ciśnienia
znamionowego.
Podstawowe dane wymagane do obliczeń
-
Natężenia przepływu lub obciążenie cieplne.
Program temperaturowy.
Właściwości fizyczne cieczy (w przypadku braku wody).
Wymagane ciśnienie robocze.
Maksymalny dopuszczalny spadek ciśnienia.
Dostępne ciśnienie pary.
M15
Typowe parametry pracy
Natężenie przepływu cieczy
Do 80 kg/s (1 300 gpm), zależy od medium, dopuszczalnego spadku ciśnienia
i programu temperaturowego.
Typy płyty
M15B, M15E i M15M.
Typ ramy
FL, FM, FG i FD.
Standardowe materiały
Płyta czołowa (stała)
Stal zabezpieczona powłoką epoksydową.
Kroćce
Stal węglowa.
Wkładka metalowa: Stal nierdzewna, tytan.
Wykładane gumą: Nitryl, EPDM.
Płyty
Stal kwasoodporna AISI 316 / AISI 304 .
Tytan.
Alloy C-276 .
Alloy 254 SMO.
Uszczelki (Clip-on, Tape-on, klejone)
Nitryl
EPDM
AL-EPDM
Nitryl uwodorniony
Viton® G
Dane techniczne
Kody zbiorników ciśnieniowych, PED, ASME, Mechaniczne ciśnienie
projektowe pvcALS™
(g) / temperatura
FL
FM
FG
FG
FD
FD
pvcALS™
PED, pvcALS™
PED, pvcALS
ASME
PED, pvcALS™
ASME
0,6 MPa / 130°C
1,0 MPa / 180°C
1,6 MPa / 180°C
150 psig / 350°F
3,0 MPa / 180°C
300 psig / 350°F
Maksymalna powierzchnia wymiany ciepła
390 m² (4,200 sq. ft).
Połączenia
FL
pvcALS™
FM
PED
FM
pvcALS™
FG
PED
FG
pvcALS™
FG
FD
ASME
PED
FD
ASME
Rozmiar
mm
Rozmiar
mm
Rozmiar
mm
Rozmiar
mm
Rozmiar
mm
Rozmiar
Rozmiar
mm
Rozmiar
150
6"
150
DIN/GB/GOST PN10,
ASME CI. 150, JIS 10K
DIN 2501 PN16, ASME CI.
150
DIN/GB/GOST PN10,
ASME CI. 150, JIS 10K
DIN 2501 PN16, ASME CI.
150
DIN/GB/GOST PN16,
ASME CI. 150, JIS 16K
ASME CI. 150
DIN 250 PN25, ASME CI. 300
6"
ASME CI. 300
150
150
150
150
Wymiary
Wymiary mm (cale)
Typ
M15-FL
M15-FM
M15-FG
M15-FD
H
1.815 (71½)
maks. 1941
(76½)
maks. 1941
(76½)
maks. 2036
(80)
W
610 (24)
610 (24)
h
275 (10¾)
275 (10¾)
650 (25½)
275 (10¾)
650 (25½)
370 (14½)
Liczba śrub zaciskowych może się zmieniać w zależności od ciśnienia
znamionowego.
Podstawowe dane wymagane do obliczeń
-
Natężenia przepływu lub obciążenie cieplne.
Program temperaturowy.
Właściwości fizyczne cieczy (w przypadku braku wody).
Wymagane ciśnienie robocze.
Maksymalny dopuszczalny spadek ciśnienia.
Dostępne ciśnienie pary.
.
ESE00168EN 0601
Alfa Laval Polska Sp. z o.o.
ul. Rzymowskiego 53, 02-697 Warszawa
tel.: (22) 336-64-64, fax: (22) 336-64-60
www.alfalaval.pl
Alfa Laval zastrzega sobie prawo do wprowadzania zmian w
specyfikacji bez wcze?niejszego powiadamiania.
