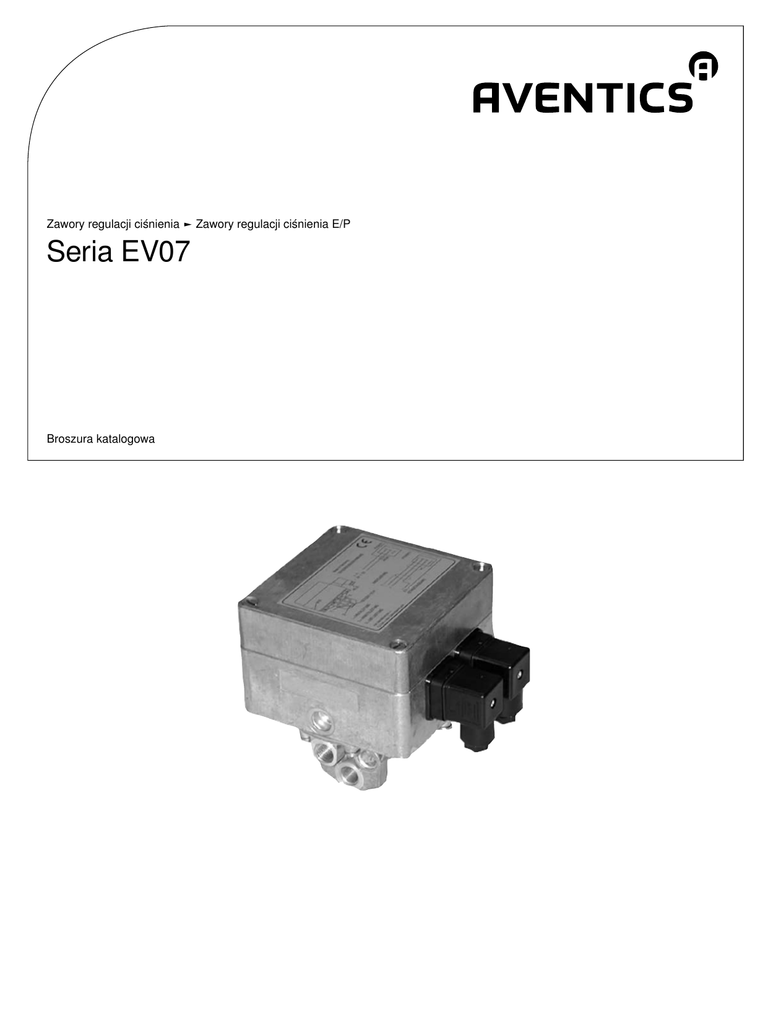

Seria EV07

Zawory regulacji ciśnienia ► Zawory regulacji ciśnienia E/P
Seria EV07
Broszura katalogowa
2
Seria EV07
Zawór regulacji ciśnienia E/P, Seria EV07
► Qn= 800 l/min ► wyjście króćca sprężonego powietrza: G 1/4 ► Przyłącze elektr.:
Wtyczka, EN 175301-803, kształt A ► złącze sygnałowe: wejście i wyjście, Wtyczka, EN
175301-803, kształt A ► Zawory wysterowania wstępnego
Tłumiki akustyczne, Seria SI1
► Brąz spiekany
3
Akcesoria Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
Katalog elementów pneumatycznych, PDF online, stan 2016-09-23, © AVENTICS S.à r.l., zmiany zastrzeżone
7
3
► Qn= 800 l/min ► wyjście króćca sprężonego powietrza: G 1/4 ► Przyłącze elektr.: Wtyczka, EN 175301-803,
kształt A ► złącze sygnałowe: wejście i wyjście, Wtyczka, EN 175301-803, kształt A ► Zawory wysterowania
wstępnego
P561_028
Konstrukcja
zawór osadowy
zasterowanie
Analogowy
Certyfikaty
Deklaracja zgodności CE
Temperatura otoczenia min./maks.
+5°C / +50°C
Temperatura medium min./maks.
+5°C / +50°C
Medium
Sprężone powietrze
Maks. wielkość cząstek
50 µm
Maks. zawartość oleju w sprężonym powietrzu
0,1 mg/m³
Qn
800 l/min
Położenie montażowe
pionowy
Ciśnienie robocze
Patrz tabela u dołu
Histereza
0,04 bar
Napięcie robocze DC
24 V
Tolerancja napięcia DC
-20% / +20%
Dozwolone falistość harmoniczna
5%
Pobór prądu max.
0,2 mA
stopień ochrony
IP54
Króciec sprężonego powietrza wejście
G 1/4
Króciec sprężonego powietrza, wyjście
G 1/4
przyłącze sprężonego powietrza, odpowietrzanie
G 1/4
Ciężar
2 kg
Materiały:
Obudowa
odlew ciśnieniowy aluminiowy
Uszczelka
Kauczuk nitrylowy
przepływ znamionowy Qn przy ciśnieniu roboczym 7 bar, przy ciśnieniu wtórnym 6 bar i Δp = 0,2 bar
Uwagi Techniczne
■ Należy zachować min. wartość ciśnienia sterującego, gdyż w przeciwnym razie może dojść do błędnych załączeń i ew. awarii zaworu!
■ Punkt rosy pod ciśnieniem musi leżeć co najmniej 15 °C poniżej temperatury otoczenia i medium i może wynosić max. 3 °C.
■ Zawartość oleju w sprężonym powietrzu musi być stała przez cały okres żywotności.
■ Stosuj wyłączne oleje zaaprobowane przez firmę AVENTICS, patrz rozdział „Informacje Techniczne“.
■ Stopień ochrony jest zapewniony tylko wtedy, gdy wtyczka jest prawidłowo zamocowana. Bliższe informacje patrz instrukcja obsługi.
Ciśnienie Zakres regulacji
robocze
ciśnienia
max.
min./max.
[bar]
[bar]
Wejście wartości
zadanej
Wyjście wartości
rzeczywistej
Ad.
Numer materiałowy
8
0,1 / 6
0 - 20
mA
0 - 20
mA
-
5610102050
8
0,1 / 6
0 - 20
mA
4 - 20
mA
-
5610102060
8
0,1 / 6
0 - 10
V
-
-
1)
5610102070
8
0,1 / 6
4 - 20
mA
4 - 20
mA
-
5610102150
11
0,15 / 10
4 - 20
mA
4 - 20
mA
-
5610102170
1) wyjście 10V stałe do zasilania potencjometru regulacji wartości zadanej.
ciśnienie robocze min. = 0,5 bar + max. wymagane ciśnienie wtórne
Możliwość ustawiania punktu 0 i zakresa charakterystyki wyjściowej. Zalecany zakres dla urządzenia wspomaganego wewnętrznie wynosi 0,1...6 bar.
Pogrubione numery materiałowe są dostępne w centralnym magazynie w Niemczech, informacje szczegółowe patrz Koszyk
4
wstępnego
17,5
3)
57,5
2)
3
46
2
1
30
140
85
20
1)
17,5
50,5
49
M10
60
30
Rozmiary
20
29
120
100
161
125
1,5
80
4)
5)
D561_010
1) gwint mocujący
2) PG 9
3) króćce gwintowane 1 - 3 = G1/4 ISO 228/1:2000
4) wtyczka 1
5) wtyczka 2
5
wstępnego
schemat działania
D561_020
a) Wejście wartości zadanej b) Wyjście wartości rzeczywistej
Zawór regulacji ciśnienia E/P steruje ciśnieniem zgodnie z wartością zadaną w postaci analogowego sygnału elektrycznego.
Zintegrowany moduł elektroniczny przeprowadza porównanie między wartością zadaną i ciśnieniem w przewodzie roboczym (wartością rzeczywistą).
Regulator generuje elektryczne sygnały nastawcze, które przez dwa zawory pilotowe (M1, M2) napowietrzają lub odpowietrzają komorę sterującą Z zaworu
przekaźnikowego, aż zostanie osiągnięte zalecane ciśnienie w przewodzie roboczym.
1) Ciśnienie robocze
2) Ciśnienie robocze
3) odpowietrznik
Fig. 1, Wykres i funkcje wtyków przy zasterowaniu prądem z wyjściem wartości rzeczywistej
[bar]
10
6
1)
5
4
5
3
0V
{ 0/4 ... 20 mA
0/4 ... 20 mA
3) {
0V
2)
1
0
4)
M 0,5 A
2
0
{
0V
+ 24 V DC
0 4 8 12 16 20
4
8 12 16 20
1
2
A)
1
2
3
B)
[mA]
D561_031
1) zasilanie napięciem
2) zasterowanie prądem (obciążenie wtórne 100 Ω, max. 50 mA).
Potencjał złącza (+) i (-) układu zasterowania prądem musi leżeć w zakresie 0 - 12 V odniesionym do wtyczki 1 styk 1.
3) wyjście wartości rzeczywistej (max. oporność całkowita następnych urządzeń < 300 Ω).
Wartość rzeczywista jest mierzona między wtyczką 2, styk 3 i wtyczką 1, styk 1. Wartość rzeczywista jest krótkotrwale wytrzymała na zwarcie.
4) Instalacja zasilająca musi zostać zabezpieczona bezpiecznikiem zewnętrznym M 0,5 A.
W celu zapewnienia nieszkodliwości elektromagnetycznej wtyczkę 2 należy podłączyć przez kabel ekranowany. A) wtyczka
1 B) wtyczka 2
6
wstępnego
Fig. 2, Wykres i funkcje wtyków przy zasterowaniu napięciem z wyjściem wartości rzeczywistej
D561_040
2) zasterowanie napięciem
3) instalacja zasilająca musi zostać zabezpieczona bezpiecznikiem zewnętrznym M 0,5 A.
W celu zapewnienia nieszkodliwości elektromagnetycznej wtyczkę 2 należy podłączyć przez kabel ekranowany.
A) wtyczka 1 B) wtyczka 2
Fig. 3, Wykres i funkcje wtyków przy zasterowaniu potencjometrem bez wyjścia wartości rzeczywistej
D561_050
2) zasterowanie potencjometrem (0 - 2 kΩ (min.), 0 - 10 kΩ (max.))
3) instalacja zasilająca musi zostać zabezpieczona bezpiecznikiem zewnętrznym M 0,5 A.
W celu zapewnienia nieszkodliwości elektromagnetycznej wtyczkę 2 należy podłączyć przez kabel ekranowany.
A) wtyczka 1
B) wtyczka 2
7
Seria EV07
Akcesoria
Tłumiki akustyczne, Seria SI1
► Brąz spiekany
Ciśnienie robocze min/max
0 bar / 10 bar
Temperatura otoczenia min./maks.
-25°C / +80°C
Medium
Sprężone powietrze
Materiały:
Tłumiki akustyczne
Brąz spiekany
Gwint
Mosiądz
P100_060
Króciec sprężonego
powietrza
G 1/4
Poziom ciśnienia
akustycznego
[dB]
Qn Min. ilość zamówienia
[l/min]
79
[Szt.]
2900
10
Rozmiary
D100_061
Numer materiałowy
1827000001
Przyłącze G
SW
ØD
L1
L2
G 1/4
17
8,5
25
8
Poziom ciśnienia akustycznego zmierzony przy 6 bar w odległości 1 m
Ciężar
[kg]
0,02
Numer materiałowy
1827000001
AVENTICS GmbH
Ulmer Straße 4
30880 Laatzen, GERMANY
Phone +49 511 2136-0
Fax +49 511 2136-269
www.aventics.com
[email protected]
Dalsze adresy znajdują się na stronie
www.aventics.com/contact
Przedstawione produkty AVENTICS
nadają się wyłącznie do zastosowań
przemysłowych. Przed
zastosowaniem produktu prosimy o
dokładne zapoznanie się z całą
dokumentacją danego wyrobu.
Należy przestrzegać regulacji i
przepisów prawnych obowiązujących
w danym kraju. W przypadku
integracji produktu z aplikacjami
należy stosować się do informacji
podanych przez producenta
urządzenia, aby zagwarantować
bezpieczne stosowanie produktów.
Podane dane służą jedynie do opisu
produktu. Z naszych danych nie
można wnioskować o określonych
właściwościach lub przydatności do
określonego celu. Dane te nie
zwalniają użytkownika z własnej
oceny i kontroli. Należy pamiętać, że
nasze produkty podlegają
naturalnemu procesowi zużycia i
starzenia.
23-09-2016
Strona tytułowa przedstawia przykładową konfigurację. Dlatego dostarczony produkt może różnić się od produktu
przedstawionego na ilustracji. Zmiany zastrzeżone. © AVENTICS S.à r.l., również w przypadku praw ochronnych.
Posiadamy upoważnienie do kopiowania, dalszego przekazywania i wszelkie inne upoważnienia. PDF online
