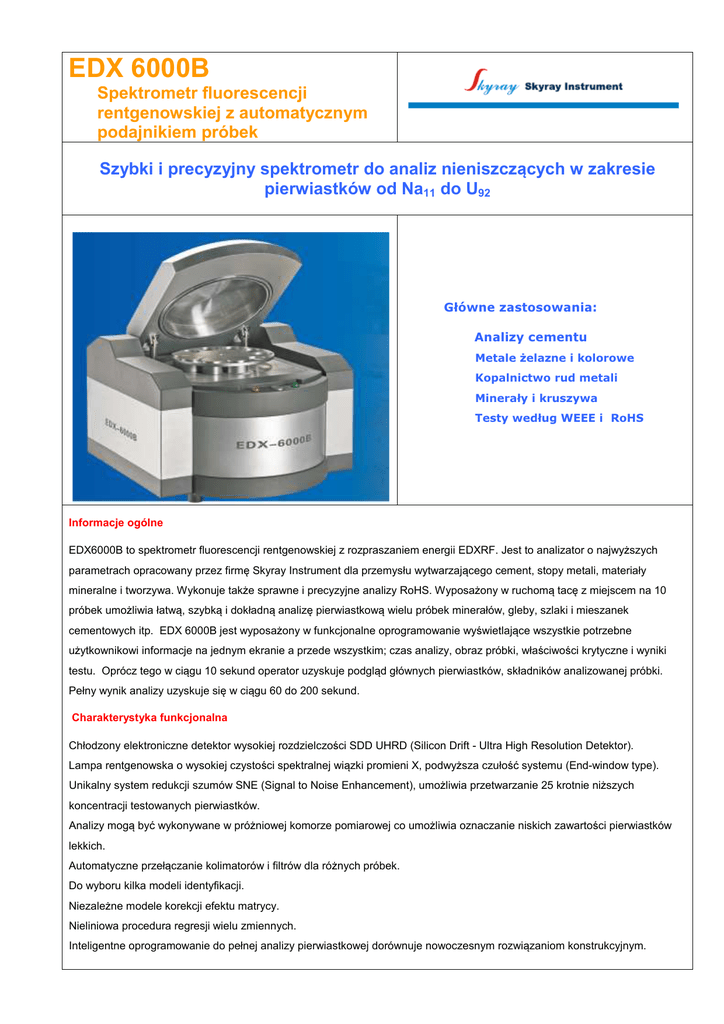

edx 6000b - broszura w pdf do pobrania

EDX 6000B
Spektrometr fluorescencji
rentgenowskiej z automatycznym
podajnikiem próbek
Szybki i precyzyjny spektrometr do analiz nieniszczących w zakresie
pierwiastków od Na11 do U92
Główne zastosowania:
Analizy cementu
Metale żelazne i kolorowe
Kopalnictwo rud metali
Minerały i kruszywa
Testy według WEEE i RoHS
Informacje ogólne
EDX6000B to spektrometr fluorescencji rentgenowskiej z rozpraszaniem energii EDXRF. Jest to analizator o najwyższych
parametrach opracowany przez firmę Skyray Instrument dla przemysłu wytwarzającego cement, stopy metali, materiały
mineralne i tworzywa. Wykonuje także sprawne i precyzyjne analizy RoHS. Wyposażony w ruchomą tacę z miejscem na 10
próbek umożliwia łatwą, szybką i dokładną analizę pierwiastkową wielu próbek minerałów, gleby, szlaki i mieszanek
cementowych itp. EDX 6000B jest wyposażony w funkcjonalne oprogramowanie wyświetlające wszystkie potrzebne
użytkownikowi informacje na jednym ekranie a przede wszystkim; czas analizy, obraz próbki, właściwości krytyczne i wyniki
testu. Oprócz tego w ciągu 10 sekund operator uzyskuje podgląd głównych pierwiastków, składników analizowanej próbki.
Pełny wynik analizy uzyskuje się w ciągu 60 do 200 sekund.
Charakterystyka funkcjonalna
Chłodzony elektroniczne detektor wysokiej rozdzielczości SDD UHRD (Silicon Drift - Ultra High Resolution Detektor).
Lampa rentgenowska o wysokiej czystości spektralnej wiązki promieni X, podwyższa czułość systemu (End-window type).
Unikalny system redukcji szumów SNE (Signal to Noise Enhancement), umożliwia przetwarzanie 25 krotnie niższych
koncentracji testowanych pierwiastków.
Analizy mogą być wykonywane w próżniowej komorze pomiarowej co umożliwia oznaczanie niskich zawartości pierwiastków
lekkich.
Automatyczne przełączanie kolimatorów i filtrów dla różnych próbek.
Do wyboru kilka modeli identyfikacji.
Niezależne modele korekcji efektu matrycy.
Nieliniowa procedura regresji wielu zmiennych.
Inteligentne oprogramowanie do pełnej analizy pierwiastkowej dorównuje nowoczesnym rozwiązaniom konstrukcyjnym.
Specyfikacja techniczna
Metoda pomiaru:
Oznaczane pierwiastki:
Zakres analizowanych
koncentracji:
Zdolność jednoczesnej analizy:
Najniższy poziom detekcji
według dyrektywy RoHS
Pomiary grubości powłok
galwanicznych:
Dokładność analizy:
Stabilność:
Postać analizowanych próbek:
Czas analizy:
Temperatura otoczenia (praca):
Wilgotność otoczenia przy
pracy:
Napięcie sieci zasilającej:
Wymiary analizatora:
Wymiary komory pomiarowej:
Wymiary kubków analitycznych:
EDXRF spektrometria fluorescencji rentgenowskiej z
rozpraszaniem energii,
Na11 do U92
od 1ppm do 99.99%
24 pierwiastki
Cd/Pb/Cr/Hg/Br : 1ppm.
więcej niż 11 powłok plazmowych, o grubości 0.005µm każda,
pięć powłok galwanicznych
0.05% (przy koncentracji powyżej 96%)
0,001 % (8 godzin w temperaturze 20ºC±0,2 ºC
proszki, płyny, materiały stałe,
60 - 200 sekund
15 - 30℃
≤ 70%
220V ± 5V
szerokość 568 x wysokość 325 x głębokość 512 ( mm ),
Ø 260mm, wysokość 38mm
Ø 44mm, wysokość 22 mm,
Konfiguracja standardowa
Lampa rentgenowska typu :end-window” z ultra cienkim oknem,
- napięcie programowane od 5kV do 50 kV, prąd lampy programowany: w zakresie od 1 do 1000 µA
Chłodzony elektronicznie Detektor SSD UHRD,
Układ redukcji szumów/wzmacniania sygnału, (Signal-to-Noise Enhancer (SNE)
Wbudowana kamera wysokiej rozdzielczości CMOS HD umożliwia dobrą obserwację próbki,
Układ wzmacniający wiązkę światła,
Mechanizm automatycznego przełączania kolimatorów i filtrów,
Wielokanałowy analizator sygnału o podwyższonej czułości w paśmie metali,
Automatyczny podajnik próbek z tacą na dziesięć kubków pomiarowych,
Podstawowe funkcje oprogramowania
Analiza jakościowa
Pomiary i analiza danych pomiarowych
Analiza ilościowa
Metoda krzywej kalibracyjnej
Obsługowe
Podgląd warunków pracy analizatora
Gromadzenie i wydruk wyników analizy
Wyniki analizy rudy miedzi: próbka CRM Nr GBW 07169
Widmo pokazuje główne składniki próbki : Al, Si, S, Cu, Fe oraz mniejszą zawartość Mg, K, Ca, As, Mn, Zn, Pb.
Certyfikowany
GBW 07169
skład w %
MgO
Al2O3
SiO2
S
K2O
CaO
MnO
Fe2O3
Cu
Zn
As
Pb
1.5785
17.3741
47.8318
4.6705
1.5004
4.6732
0.1392
13.1062
5.4983
0.6264
0.5863
1.1263
Kalibracja została wykonana przy użyciu pięciu próbek CRM:
GBW 07233, GBW 07234, GBW 07166, GBW 07169, GBW 07170),
Wyniki wielokrotnej analizy próbki referencyjnej GBW 07169 ( % )
Próbka
MgO
Al2O3
SiO2
S
K2O
CaO
MnO
Fe2O3
Cu
Zn
As
Pb
GBW07169-1
1.6443
17.384
47.8453
4.6273
1.4744
4.6787
0.1404
13.1868
5.4987
0.6276
0.5913
1.1466
GBW07169-2
1.6693
17.4526
47.7205
4.6747
1.4927
4.6759
0.1333
13.0587
5.5205
0.6193
0.5823
1.1435
GBW07169-3
1.5898
17.3934
47.769
4.6912
1.5267
4.656
0.1439
13.1998
5.4878
0.6444
0.5899
1.158
GBW07169-4
1.3966
17.3078
47.8317
4.6649
1.5198
4.6736
0.1475
13.1818
5.4818
0.6497
0.5789
1.1219
GBW07169-5
1.6273
17.4545
47.87
4.6549
1.487
4.6786
0.1382
13.065
5.4896
0.6175
0.5864
1.1181
GBW07169-6
1.5398
17.3702
47.7976
4.6815
1.5284
4.6486
0.1355
13.1223
5.5166
0.6117
0.5822
1.1159
GBW07169-7
1.642
17.4393
47.8373
4.6928
1.5223
4.6857
0.1372
13.0202
5.4882
0.6321
0.596
1.1149
GBW07169-8
1.5409
17.3268
47.933
4.6678
1.4861
4.6879
0.1343
13.0864
5.5318
0.6181
0.5794
1.1132
GBW07169-9
1.5375
17.2105
47.86
4.67
1.47
4.67
0.141
13.04
5.49
0.61
0.59
1.12
GBW07169-10
1.567
17.2671
47.8078
4.6701
1.4835
4.6778
0.1332
13.1928
5.4979
0.6298
0.5818
1.1246
GBW07169-11
1.6091
17.5088
47.8772
4.6803
1.5134
4.6724
0.1465
13.0139
5.4785
0.6306
0.5915
1.1128
Average
1.5785
17.3741
47.8318
4.6705
1.5004
4.6732
0.1392
13.1062
5.4983
0.6264
0.5863
1.1263
Standard Deviation
0.0761
0.0896
0.0573
0.0182
0.0220
0.0117
0.0051
0.0731
0.0172
0.0127
0.0057
0.0156
RSD
4.82%
0.52%
0.12%
0.39%
1.46%
0.25%
3.68%
0.56%
0.31%
2.03%
0.98%
1.39%
Wymagania instalacyjne
Temperatura
15ºC – 30 ºC
Wilgotność
35% - 70%
Zasilanie
230V ± 5V
Zastosowania
Cementownie – analiza wsadu produkcyjnego i wyrobów gotowych
Huty i odlewnie – analiza metali żelaznych i kolorowych, analiza szlaki
Przemysł wydobywczy rud metali i minerałów
Kontrola jakości surowców produkcyjnych i dostaw kooperacyjnych
Uczelnie i Instytuty branżowe – analiza wielo pierwiastkowa ED XRF do celów naukowych i dydaktycznych
Oznaczanie metali ciężkich według dyrektywy RoHS i WEEE.
Produkcja: Skyray Instrument Co. Ltd.
Dystrybucja i serwis:
B&M TRADING / B&M COMPUTERS
05-126 Nieporęt, ul. Kmicica 17
Tel/Fax. +48-22 772 47 46, Tel. komórkowy :+48-667 989 734,
www.bimtrading.eu, [email protected]
