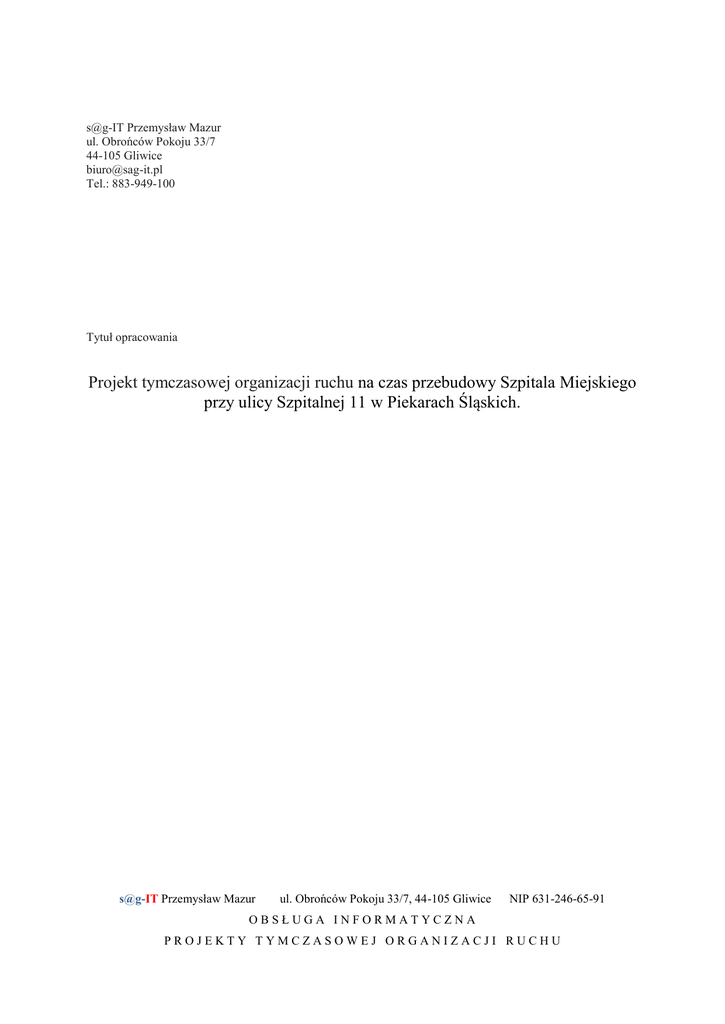

Tytuł opracowania
Projekt tymczasowej organizacji ruchu na czas przebudowy Szpitala Miejskiego
przy ulicy Szpitalnej 11 w Piekarach Śląskich.
s@g-IT Przemysław Mazur
ul. Obrońców Pokoju 33/7, 44-105 Gliwice
NIP 631-246-65-91
OBSŁUGA INFORMATYCZNA
PROJEKTY TYMCZASOWEJ ORGANIZACJI RUCHU
Projekt tymczasowej organizacji ruchu na czas przebudowy Szpitala Miejskiego przy ulicy Szpitalnej 11 w
Piekarach Śląskich.
I
II
III
IV
V
Spis treści
DANE OGÓLNE........................................................................................................................................... 3
OPIS INWESTYCJI ...................................................................................................................................... 3
OPIS STANU ISTNIEJĄCEGO ................................................................................................................... 3
PROJEKTOWANE ROZWIĄZANIE .......................................................................................................... 3
WARUNKI PROWADZENIA ROBÓT ....................................................................................................... 5
strona 2
Projekt tymczasowej organizacji ruchu na czas przebudowy Szpitala Miejskiego przy ulicy Szpitalnej 11 w
Piekarach Śląskich.
I
Dane ogólne
Niniejsze opracowanie obejmuje projekt tymczasowej organizacji ruchu na czas przebudowy Szpitala
Miejskiego przy ulicy Szpitalnej 11 w Piekarach Śląskich.
I.1
Podstawa opracowania.
-
-
II
Mapa zasadnicza w skali 1: 1000,
Warunki techniczne określone przez zamawiającego,
Rozporządzenie Ministra Transportu i Gospodarki Morskiej „w sprawie warunków technicznych,
jakim powinny odpowiadać drogi publiczne i ich usytuowanie” DZ. U. Nr 43, poz. 430 z dnia
14.05.1999r.
Rozporządzenie Ministra Transportu i Gospodarki Morskiej „w sprawie szczegółowych warunków
zarządzania ruchem na drogach” DZ. U. Nr 99, poz. 1006 z dnia 10.11.2000r.
Rozporządzenie Ministra Infrastruktury z dnia 03.07.2003r. w sprawie szczegółowych warunków
technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i
warunków ich umieszczania na drogach (Dz. U. Nr 220 z 23.12.2003r. poz. 2181)
Ustawa Prawo o ruchu drogowym (Dz. U. Nr 108 z 20.06.2005r. poz. 908)
Opis Inwestycji
Lokalizacja
Inwestycja zlokalizowana jest przy skrzyżowaniu ulic Szpitalnej i Kościuszki w Piekarach Śląskich.
III
Opis stanu istniejącego
Ulica Kościuszki na rozpatrywanym odcinku posiada przekrój dwu pasowy,
jednoprzestrzenny. Szerokość jezdni na omawianym odcinku wynosi 9,0 m. Nawierzchnia jezdni
wykonana jest z betonu asfaltowego. Chodnik występuje po obu stronach ulicy. Ulica dwukierunkowa.
Ulica Szpitalna na rozpatrywanym odcinku posiada przekrój dwu pasowy, jednoprzestrzenny.
Szerokość jezdni na omawianym odcinku wynosi 6,0 m. Nawierzchnia jezdni wykonana jest z betonu
asfaltowego. Chodnik występuje po obu stronach ulicy. Ulica dwukierunkowa.
IV
Projektowane rozwiązanie
Roboty przeprowadzane będą w dwóch etapach w celu zmniejszenia utrudnień w ruchu
drogowym. Miejsce robót będzie zabezpieczone szczelnie barierami sztywnymi. W obu etapach
zostanie wyłączona z ruchu ul. Kościuszki na odcinku od ul. Szpitalnej do skrzyżowania z ul. Wolności.
W drugim etapie zostanie zamknięty fragment chodnika w ciągu uli. Szpitalnej na czas wyburzenia
budynku.
Szczegóły organizacji ruchu:
Etap I:
- Etap ten obejmuje roboty związane z rozbudową szpitala. Zostanie wyłączona z ruchu ulica
Kościuszki.
- Na ulicy Kościuszki zostaną ustawione znaki:
o B-1 z U-20b i tablicą z informacją „Nie dotyczy pojazdów budowy” ustawione na jezdni
z obu stron zamkniętego fragmentu ulicy
o Zostanie wyznaczone tymczasowe przejście dla pieszych za pomocą znaków D-6,
o Przy istniejącym przejściu dla pieszych należy ustawić barierę U-20c wraz z B-41 i
informacją „Przejście drugą stroną ulicy”,
o Przy tymczasowych przejściu dla pieszych należy ustawić barierę U-20c wraz z B-41 i
informacją „Przejście drugą stroną ulicy
o Nad znakiem istniejącym B-36 i T-25c należy ustawić znak A-16,
o Nad znakiem istniejącym D-18 należy ustawić znak D-4a,
strona 3
Projekt tymczasowej organizacji ruchu na czas przebudowy Szpitala Miejskiego przy ulicy Szpitalnej 11 w
Piekarach Śląskich.
W odległości 10,0m od skrzyżowania z ul. Wolności należy ustawić tablicę z informacją
„Objazd do ul. Szpitalnej”,
Na ulicy Szpitalnej zostaną ustawione znaki:
o B-21/22 wraz z informacją „Nie dotyczy pojazdów budowy” ustawione obustronnie w
odległości około 20,0 m od skrzyżowania,
o W odległości 10,0m od skrzyżowania z ul. Żwirki należy ustawić tablicę z informacją
„Objazd”,
o Przy istniejącym przejściu dla pieszych należy ustawić tablicę z informacją „Objazd do
ul. Kościuszki”,
Na ulicy Żwirki zostaną ustawione znaki:
o W odległości 10,0m od skrzyżowania z ul. Szpitalną należy ustawić tablicę z informacją
„Koniec objazdu”,
o W odległości 10,0m od skrzyżowania z ul. Wolności należy ustawić tablicę z informacją
„Objazd”,
Na ulicy Wolności zostaną ustawione znaki:
o W odległości około 10,0 m od znaku istniejącego B-20 należy ustawić tablicę z
informacją „Koniec objazdu”,,
o W odległości 10,0m od znaku istniejącego B-20 należy ustawić tablicę z informacją
„Objazd”,
o W odległości 10,0m od znaku istniejącego B-20 należy ustawić tablicę z informacją
„Objazd do ul. Szpitalnej”,
Z przynajmniej tygodniowym wyprzedzeniem należy powiadomić firmy oraz mieszkańców
okolicznych posesji (mieszkańców ulicy Kościuszki) o wprowadzanych utrudnieniach i czasie
trwania robót.
Organizację ruchu tego etapu przedstawia rysunek nr 1.
o
-
-
-
Etap II:
-
-
Etap ten obejmuje roboty związane z rozbudową szpitala. Zostanie wyłączona z ruchu ulica
Kościuszki oraz zostanie wyburzony budynek.
Na ulicy Kościuszki zostaną ustawione znaki:
o B-1 z U-20b i tablicą z informacją „Nie dotyczy pojazdów budowy” ustawione na jezdni
z obu stron zamkniętego fragmentu ulicy
o Zostanie wyznaczone tymczasowe przejście dla pieszych za pomocą znaków D-6,
o Istniejące przejście dla pieszych należy zamknąć za pomocą znaków B-41 i U-20c,
o Przy tymczasowych przejściu dla pieszych należy ustawić barierę U-20c wraz z B-41 i
informacją „Przejście drugą stroną ulicy
o Nad znakiem istniejącym B-36 i T-25c należy ustawić znak A-16,
o Nad znakiem istniejącym D-18 należy ustawić znak D-4a,
o W odległości 10,0m od skrzyżowania z ul. Wolności należy ustawić tablicę z informacją
„Objazd do ul. Szpitalnej”,
o Teren wokół wyburzanego budynku należy ogrodzić płotem,
Na ulicy Szpitalnej zostaną ustawione znaki:
o B-21/22 wraz z informacją „Nie dotyczy pojazdów budowy” ustawione obustronnie w
odległości około 20,0 m od skrzyżowania,
o Zostanie wyznaczone tymczasowe przejście dla pieszych za pomocą znaków D-6 i T-27,
o Przy tymczasowym przejściu dla pieszych należy ustawić barierę U-20c wraz z B-41 i
informacją „Przejście drugą stroną ulicy”,
o Należy utwardzić zieleniec do szerokości 1,5m,
o Istniejące przejście dla pieszych należy zamknąć za pomocą znaków B-41 i U-20c i
informacją „Do przejścia dla pieszych”,
o Przy istniejącym przejściu dla pieszych na wysokości szkoły, należy umieścić informację
„Dojście do ul. Janty i Okrzei”,
o W odległości 10,0m od skrzyżowania z ul. Żwirki należy ustawić tablicę z informacją
strona 4
Projekt tymczasowej organizacji ruchu na czas przebudowy Szpitala Miejskiego przy ulicy Szpitalnej 11 w
Piekarach Śląskich.
„Objazd”,
Przy istniejącym przejściu dla pieszych należy ustawić tablicę z informacją „Objazd do
ul. Kościuszki”,
Na ulicy Żwirki zostaną ustawione znaki:
o W odległości 10,0m od skrzyżowania z ul. Szpitalną należy ustawić tablicę z informacją
„Koniec objazdu”,
o W odległości 10,0m od skrzyżowania z ul. Wolności należy ustawić tablicę z informacją
„Objazd”,
Na ulicy Wolności zostaną ustawione znaki:
o W odległości około 10,0 m od znaku istniejącego B-20 należy ustawić tablicę z
informacją „Koniec objazdu”,,
o W odległości 10,0m od znaku istniejącego B-20 należy ustawić tablicę z informacją
„Objazd”,
o W odległości 10,0m od znaku istniejącego B-20 należy ustawić tablicę z informacją
„Objazd do ul. Szpitalnej”,
Z przynajmniej tygodniowym wyprzedzeniem należy powiadomić firmy oraz mieszkańców
okolicznych posesji (mieszkańców ulicy Kościuszki) o wprowadzanych utrudnieniach i czasie
trwania robót.
Organizację ruchu tego etapu przedstawia rysunek nr 2.
o
-
-
-
V
Warunki prowadzenia robót

Przed rozpoczęciem robót należy poinformować z odpowiednim wyprzedzeniem mieszkańców
okolicznych posesji, garaży i zakłady pracy o planowanych utrudnieniach w ruchu

Przed rozpoczynaniem kolejnych odcinków robót, poprzednie należy przywrócić do stanu pierwotnego
lub umożliwiającego bezpieczne prowadzenie ruchu,
Termin prowadzenia robót:
26.01.2015 – 30.05.2016r
strona 5
Projekt tymczasowej organizacji ruchu na czas przebudowy Szpitala Miejskiego przy ulicy Szpitalnej 11 w
Piekarach Śląskich.
strona 6
