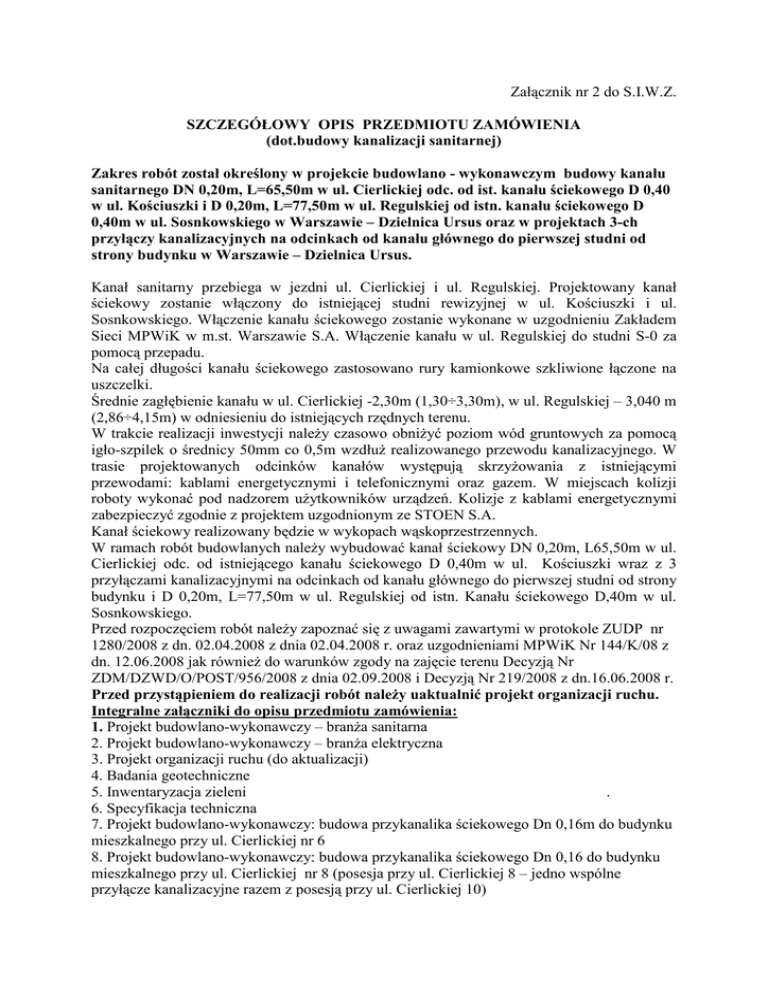

Załącznik nr 2 do S.I.W.Z. SZCZEGÓŁOWY OPIS PRZEDMIOTU

Załącznik nr 2 do S.I.W.Z.
SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA
(dot.budowy kanalizacji sanitarnej)
Zakres robót został określony w projekcie budowlano - wykonawczym budowy kanału
sanitarnego DN 0,20m, L=65,50m w ul. Cierlickiej odc. od ist. kanału ściekowego D 0,40
w ul. Kościuszki i D 0,20m, L=77,50m w ul. Regulskiej od istn. kanału ściekowego D
0,40m w ul. Sosnkowskiego w Warszawie – Dzielnica Ursus oraz w projektach 3-ch
przyłączy kanalizacyjnych na odcinkach od kanału głównego do pierwszej studni od
strony budynku w Warszawie – Dzielnica Ursus.
Kanał sanitarny przebiega w jezdni ul. Cierlickiej i ul. Regulskiej. Projektowany kanał
ściekowy zostanie włączony do istniejącej studni rewizyjnej w ul. Kościuszki i ul.
Sosnkowskiego. Włączenie kanału ściekowego zostanie wykonane w uzgodnieniu Zakładem
Sieci MPWiK w m.st. Warszawie S.A. Włączenie kanału w ul. Regulskiej do studni S-0 za
pomocą przepadu.
Na całej długości kanału ściekowego zastosowano rury kamionkowe szkliwione łączone na
uszczelki.
Średnie zagłębienie kanału w ul. Cierlickiej -2,30m (1,30÷3,30m), w ul. Regulskiej – 3,040 m
(2,86÷4,15m) w odniesieniu do istniejących rzędnych terenu.
W trakcie realizacji inwestycji naleŜy czasowo obniŜyć poziom wód gruntowych za pomocą
igło-szpilek o średnicy 50mm co 0,5m wzdłuŜ realizowanego przewodu kanalizacyjnego. W
trasie projektowanych odcinków kanałów występują skrzyŜowania z istniejącymi
przewodami: kablami energetycznymi i telefonicznymi oraz gazem. W miejscach kolizji
roboty wykonać pod nadzorem uŜytkowników urządzeń. Kolizje z kablami energetycznymi
zabezpieczyć zgodnie z projektem uzgodnionym ze STOEN S.A.
Kanał ściekowy realizowany będzie w wykopach wąskoprzestrzennych.
W ramach robót budowlanych naleŜy wybudować kanał ściekowy DN 0,20m, L65,50m w ul.
Cierlickiej odc. od istniejącego kanału ściekowego D 0,40m w ul. Kościuszki wraz z 3
przyłączami kanalizacyjnymi na odcinkach od kanału głównego do pierwszej studni od strony
budynku i D 0,20m, L=77,50m w ul. Regulskiej od istn. Kanału ściekowego D,40m w ul.
Sosnkowskiego.
Przed rozpoczęciem robót naleŜy zapoznać się z uwagami zawartymi w protokole ZUDP nr
1280/2008 z dn. 02.04.2008 z dnia 02.04.2008 r. oraz uzgodnieniami MPWiK Nr 144/K/08 z
dn. 12.06.2008 jak równieŜ do warunków zgody na zajęcie terenu Decyzją Nr
ZDM/DZWD/O/POST/956/2008 z dnia 02.09.2008 i Decyzją Nr 219/2008 z dn.16.06.2008 r.
Przed przystąpieniem do realizacji robót naleŜy uaktualnić projekt organizacji ruchu.
Integralne załączniki do opisu przedmiotu zamówienia:
1. Projekt budowlano-wykonawczy – branŜa sanitarna
2. Projekt budowlano-wykonawczy – branŜa elektryczna
3. Projekt organizacji ruchu (do aktualizacji)
4. Badania geotechniczne
5. Inwentaryzacja zieleni
.
6. Specyfikacja techniczna
7. Projekt budowlano-wykonawczy: budowa przykanalika ściekowego Dn 0,16m do budynku
mieszkalnego przy ul. Cierlickiej nr 6
8. Projekt budowlano-wykonawczy: budowa przykanalika ściekowego Dn 0,16 do budynku
mieszkalnego przy ul. Cierlickiej nr 8 (posesja przy ul. Cierlickiej 8 – jedno wspólne
przyłącze kanalizacyjne razem z posesją przy ul. Cierlickiej 10)
8. Projekt budowlano-wykonawczy: budowa przykanalika ściekowego Dn 0,16m do budynku
mieszkalnego przy ul. Cierlickiej nr 17
DO SZCZEGÓŁOWEGO OPISU PRZEDMIOTU ZAMÓWIENIA ZAŁĄCZONO:
1. Pozwolenie na budowę – Decyzja nr 252/A/2008 z dn. 28 października 2008 wydana
przez Prezydenta m.st. Warszawy (jako załącznik nr 2a do niniejszego opisu
przedmiotu zamówienia).
2. Prawo dysponowania terenem – Decyzja nr ZDM/DZWD/O/POST/959/2008 z dnia
02.09.2008 r (jako załącznik nr 2b do niniejszego opisu przedmiotu zamówienia).
3. Prawo dysponowania terenem – Decyzja nr 219/2008 z dnia 16.06.2008 r (jako załącznik
nr 2c do niniejszego opisu przedmiotu zamówienia).
PRZYKANALIKI.
ROZLICZENIE WYKONANYCH PRZYKANALIKÓW NASTĄPI KOSZTORYSEM
POWYKONAWCZYM:
Projekt budowlano wykonawczy przykanalika Dn 0,16 m do budynku Cierlicka nr 6
Projekt budowlano wykonawczy przykanalika Dn 0,16 m do budynku Cierlicka nr 8
Projekt budowlano wykonawczy przykanalika Dn 0,16 m do budynku Cierlicka nr 17
SPOSÓB OBLICZENIA CENY:
Zamawiający zastrzega, Ŝe Wykonawca określając wynagrodzenie za wykonanie 3
przyłączy kanalizacyjnych, o których mowa w Formularzu ofertowym (stanowiącym
załącznik nr 3 do S.I.W.Z.):
a/ nie moŜe wskazać wartości wyŜszej od wartości 28.127,12 złotych (netto).
b/ nie moŜe wykazać wartości wyŜszych od wartości cen jednostkowych podanych dla
poszczególnych rodzajów robót w oparciu o tabelę umieszczoną poniŜej:
„Zestawienie cen jednostkowych”
LP
1
2
3
4
5
6
7
Rodzaj robót
Przyłącze
Przyłącze
Przyłącze
Studnia z kręgów
Studnia z kręgów
Studnia z kręgów
Studnia WAVIN
nawierzchnia
Jezdnia ziemna
Kostka
Asfalt
Jezdnia ziemna
Kostka
Asfalt
Bez nawierzchni
J.m.
1 mb
1 mb
1 mb
1 szt.
1 szt.
1 szt.
1 szt.
Cena jedn. zł netto
357,26
432,81
554,74
3052,95
3390,21
3857,71
1924,74
