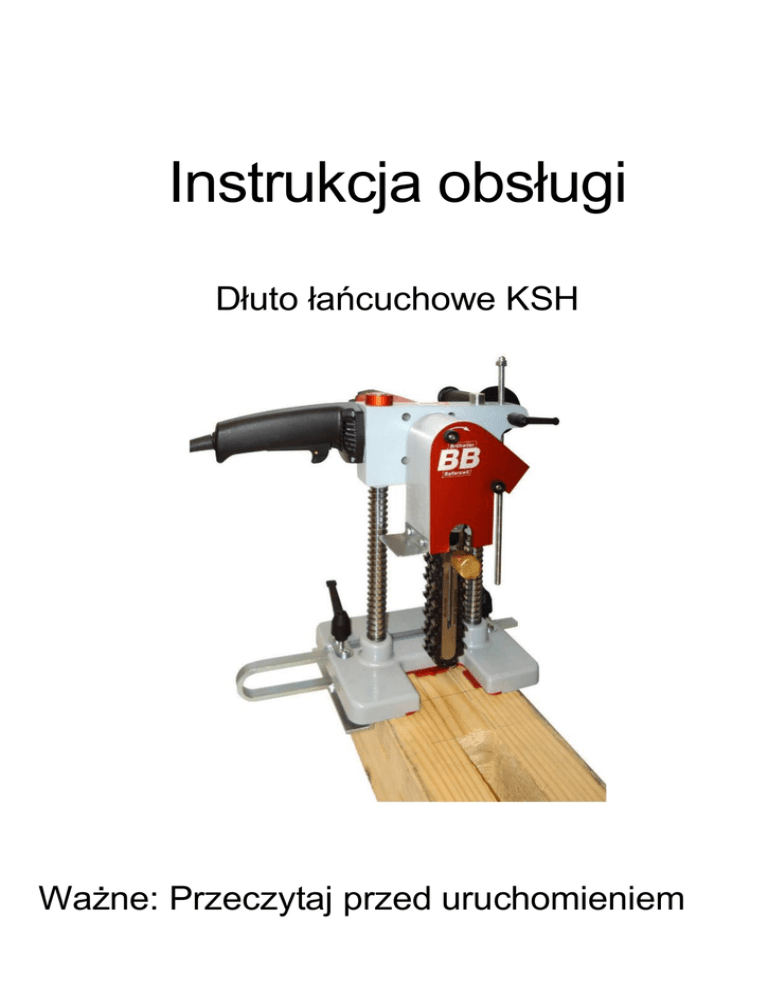

Instrukcja obsługi
Dłuto łańcuchowe KSH
Ważne: Przeczytaj przed uruchomieniem
Szanowny kliencie,
Gratulujemy zakupu najwyższej jakości maszyny, która będzie Ci
wiernie służyć podczas wykonywania Twojej pracy.
Jest to szwajcarski wyrób, który został wykonany z najwyższą precyzją i
starannością. Aby maszyny nie uszkodziła nieprawidłowa obsługa ani nie
spowodowała ona zranień użytkownika istotne jest to, aby dokładnie
zapoznać się z instrukcją obsługi.
Użytkownik musi mieć ukończony przewidziany prawem minimalny wiek i
posiadać wystarczającą wiedzę fachową.
W razie jakichkolwiek pytań dotyczących obsługi i eksploatacji maszyny
skontaktuj się z nami lub sprzedawcą.
Producent:
Twój dealer:
Brühwiler Maschinen AG
Hauptstrasse 1
CH-8362 Balterswil Tel.
0041 71 973 80 40 Fax
0041 71 973 80 49
[email protected]
www.bb-maschinen.ch
Spis treści
1.
Dane techniczne
2.
Zakres dostawy
3.
Demontaż zestawu łańcucha
4.
Montaż zestawu łańcucha
5.
Naciąganie łańcucha
6.
Smarowanie łańcucha
7.
Smarowanie prowadnicy
8.
Praca z szablonem
9.
Praca
z
ogranicznikiem
głębokości
10. Deklaracja zgodności CE
1. Dane techniczne
Nazwa maszyny:
Model:
Napięcie znamionowe:
Moc pobierana:
Częstotliwość:
Prędkość obrotowa bez obciążenia
Waga netto bez zestawu
2. Zakres dostawy
- Ogranicznik boczny
- Zestaw łańcuchowy według wyboru
- Różne narzędzia
- Instrukcja obsługi
- Ogólne zasady bezpieczeństwa
Dłuto łańcuchowe
KSH
230 V
1400 Wat S6-40%
50-60 Hz
4100 1 / min
7,6 kg
Uwaga! W przypadku wszelkich prac nad
frezującym należy wyłączyć wtyczkę z gniazdka.
3. Demontaż zestawu łańcucha
1. Zdejmij pokrywę ochronną
lekko odkręcając dwie śruby.
2. Za pomocą klucza płaskiego
10 mm poluzuj nakrętkę
kontrującą w tylnej części
szyny.
3. Następnie poluzuj śrubę
napinającą.
zestawem
4. Za pomocą klucza
płaskiego 15 mm poluzuj i
zdejmij nakrętkę na
prowadnicy .
5. Przesuń prowadnicę do
góry i ją wyjmij.
6. Zdejmij łańcuch tnący
(Uwaga ryzyko
skaleczenia).
4. Montaż zestawu łańcucha
1. Zawieś łańcuch tnący na kole
zębatym napędu. Zwrócić
uwagę na kierunek
frezowania. (Uwaga ryzyko
skaleczenia)
2. Zdejmij nakrętkę przy śrubie
mocującej miecz. Najpierw
wstaw szynę prowadzącą w
dole łańcucha a następnie u
góry w rowek prowadzący.
Następnie zamocuj nakrętkę
za pomocą klucza płaskiego
15mm. (Nie należy mocno
dokręcać)
3. Za pomocą klucza płaskiego
10 mm naciągnij śrubę
naprężającą umieszczoną z
tyłu szyny prowadzącej.
4. Łańcuch przy pociągnięciu w
bok powinien mieć 3-4mm
luzu.
5. Za pomocą klucza płaskiego
15 mm dokręć nakrętkę na
mocowaniu miecza.
6. Ponownie sprawdź naciąg
łańcucha. Jeśli jest to
konieczne ponownie poluzuj
nakrętkę i ją ponownie
wyreguluj.
7. Następnie dokręć nakrętkę
kontrująca za pomocą klucza
płaskiego 10mm tak, aby
śruba napinająca łańcucha nie
mogła się poluzować.
10. Zamontuj osłonę przed
wiórami.
5. Naciąganie łańcucha
1. Za pomocą klucza płaskiego
15mm poluzuj nakrętkę
mocująca na szynie
prowadzącej.
2. Poluzuj nakrętkę kontrującą z
tyłu szyny prowadzącej za
pomocą klucza płaskiego
10mm.
3. Za pomocą klucza płaskiego
10 mm napręż śrubę
naciągającą łańcuch.
4. Łańcuch przy pociągnięciu w
bok powinien mieć 3-4mm
luzu.
5. Za pomocą płaskiego klucza
15mm dokręć nakrętka przy szynie prowadzącej.
6. Dokręć nakrętkę kontrującą
przy śrubie napinającej
łańcuch.
6. Smarowanie łańcucha
Łańcuch może być smarowany
za pomocą spreju zarówno
wtedy, gdy jest zamontowany
jak i wtedy, gdy jest zdjęty.
7. Smarowanie prowadnicy
1. Zdemontuj tuleję mosiężną
przy szynie prowadzącej.
2. Wypełnij ją wysokiej jakości
smarem.
3. Przykręć tuleję mosiężną na
jej śrubie smarującej.
4. Przekręcaj tuleję aż do
momentu, gdy smar
wyciskany będzie z łożyska
szyny prowadzącej.
8. Praca z szablonem
Szablon jest pomocą przy wyregulowaniu maszyny do otworu na czop,
który ma być wydłutowany.
1. Przesuń maszynę w bok, aż
szablon spotka się z zarysem
otworu czopu. (Patrz strzałka)
2. Przesuń ogranicznik
boczny aż do belki i dokręć
za pomocą dźwigni ręcznej.
3. Przesuń maszynę w wzdłuż,
aż szablon spotka się z
początkiem zarysu otworu
czopu. (Patrz strzałka)
4. Teraz maszyna jest
wyregulowana na otwór.
Jeśli głębokość dłutowania
została już ustawiona można
rozpocząć pierwsze
dłutowanie.
5. Proces dłutowania należy
kontynuować, aż tylna część
szablonu spotka się z
końcowym zarysem otworu na
czop. (Patrz strzałka)
9. Praca z ogranicznikiem
głębokości
1. Wyłączoną maszynę należy
ustawić do dołu, aż zestaw
łańcucha oprze się na
drewnie.
2. Poluzować śrubę dźwigni
ręcznej przy ograniczniku
głębokości
i
ustawić
głębokość dłutowania za
pomocą metra.
3. Jeśli maszyna jest już
ustawiona na bokach i wzdłuż
można rozpocząć proces
dłutowania.
10. Deklaracja zgodności CE
Model KSH 100 /150
Niniejszym deklarujemy z pełną odpowiedzialnością,
że niniejszy produkt jest zgodny z następującymi
normami lub innymi dokumentami normatywnymi.
EN61029, EN55014, EN61000
Zgodnie z przepisami dyrektyw 98/37/WE i
89/336/EWG
Poziom ciśnienia akustycznego:92 dB (A)
Poziom mocy akustycznej: 103 dB (A)
Odchylenie wynosi:
3 dB (A)
- Należy nosić ochraniacze na uszy -
Heinz Brühwiler
Osoba odpowiedzialna:
Brühwiler Maschinen
AG Hauptstrasse 1
CH-8362 Balterswil
Switzerland
BB 1.2011
