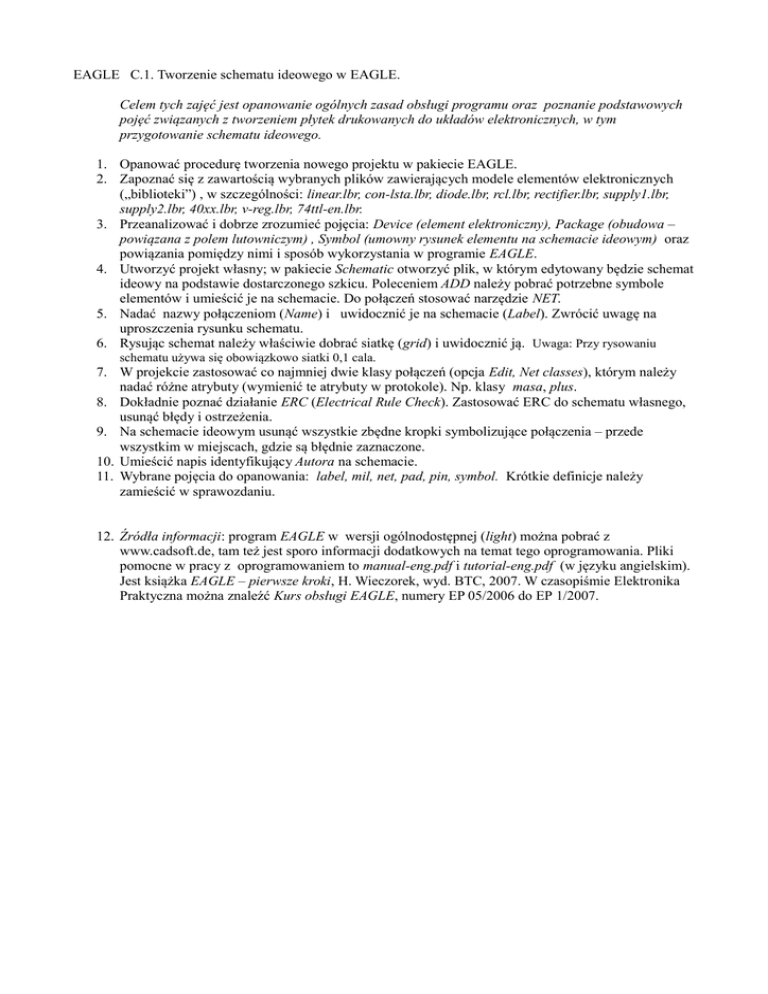

EAGLE C.1. Tworzenie schematu ideowego w EAGLE.
Celem tych zajęć jest opanowanie ogólnych zasad obsługi programu oraz poznanie podstawowych
pojęć związanych z tworzeniem płytek drukowanych do układów elektronicznych, w tym
przygotowanie schematu ideowego.
1. Opanować procedurę tworzenia nowego projektu w pakiecie EAGLE.
2. Zapoznać się z zawartością wybranych plików zawierających modele elementów elektronicznych
(„biblioteki”) , w szczególności: linear.lbr, con-lsta.lbr, diode.lbr, rcl.lbr, rectifier.lbr, supply1.lbr,
supply2.lbr, 40xx.lbr, v-reg.lbr, 74ttl-en.lbr.
3. Przeanalizować i dobrze zrozumieć pojęcia: Device (element elektroniczny), Package (obudowa –
powiązana z polem lutowniczym) , Symbol (umowny rysunek elementu na schemacie ideowym) oraz
powiązania pomiędzy nimi i sposób wykorzystania w programie EAGLE.
4. Utworzyć projekt własny; w pakiecie Schematic otworzyć plik, w którym edytowany będzie schemat
ideowy na podstawie dostarczonego szkicu. Poleceniem ADD należy pobrać potrzebne symbole
elementów i umieścić je na schemacie. Do połączeń stosować narzędzie NET.
5. Nadać nazwy połączeniom (Name) i uwidocznić je na schemacie (Label). Zwrócić uwagę na
uproszczenia rysunku schematu.
6. Rysując schemat należy właściwie dobrać siatkę (grid) i uwidocznić ją. Uwaga: Przy rysowaniu
schematu używa się obowiązkowo siatki 0,1 cala.
7. W projekcie zastosować co najmniej dwie klasy połączeń (opcja Edit, Net classes), którym należy
nadać różne atrybuty (wymienić te atrybuty w protokole). Np. klasy masa, plus.
8. Dokładnie poznać działanie ERC (Electrical Rule Check). Zastosować ERC do schematu własnego,
usunąć błędy i ostrzeżenia.
9. Na schemacie ideowym usunąć wszystkie zbędne kropki symbolizujące połączenia – przede
wszystkim w miejscach, gdzie są błędnie zaznaczone.
10. Umieścić napis identyfikujący Autora na schemacie.
11. Wybrane pojęcia do opanowania: label, mil, net, pad, pin, symbol. Krótkie definicje należy
zamieścić w sprawozdaniu.
12. Źródła informacji: program EAGLE w wersji ogólnodostępnej (light) można pobrać z
www.cadsoft.de, tam też jest sporo informacji dodatkowych na temat tego oprogramowania. Pliki
pomocne w pracy z oprogramowaniem to manual-eng.pdf i tutorial-eng.pdf (w języku angielskim).
Jest książka EAGLE – pierwsze kroki, H. Wieczorek, wyd. BTC, 2007. W czasopiśmie Elektronika
Praktyczna można znaleźć Kurs obsługi EAGLE, numery EP 05/2006 do EP 1/2007.
